Summary:

Особенности применения труб из термостойких полимерных материалов

Specifics of Use of Pipes made of Heat Resistant Polymer Materials

Keywords: polymer pipe, building water supply, maximum permitted working pressure, maximum permitted working temperature, thermal expansion coefficient, service life

Pipes used in building water supply systems must meet the modern requirements for environmental performance, simplicity and speed of installation, safe and reliable operation and possibility of simple disposal after the expiration of the service life. Various polymer pipes are used in inside hot and cold water supply systems: polyethylene, polypropylene, polyvinylchloride, polybutene, metal-polymer, glass-reinforced plastic, etc. Pipes are selected with consideration of the purpose and operating conditions, temperature of transported water or other media, as well as service life of pipelines.

Описание:

Трубы, применяемые в системах водоснабжения зданий, должны соответствовать современным требованиям экологичности, простоты и скорости монтажа, надежной и безопасной эксплуатации и возможности простой утилизации по истечении срока службы. Для устройства внутренних систем ГВС и ХВС применяют различные полимерные трубы: полиэтиленовые, полипропиленовые, поливинилхлоридные, полибутеновые, металлополимерные, стеклопластиковые и т.д. При выборе труб учитывают назначение и условия эксплуатации, температуру транспортируемой воды или иной среды, а также срок службы трубопроводов.

Особенности применения труб из термостойких полимерных материалов

Трубы, применяемые в системах водоснабжения зданий, должны соответствовать современным требованиям экологичности, простоты и скорости монтажа, надежной и безопасной эксплуатации и возможности простой утилизации по истечении срока службы. Для устройства внутренних систем ГВС и ХВС применяют различные полимерные трубы: полиэтиленовые, полипропиленовые, поливинилхлоридные, полибутеновые, металлополимерные, стеклопластиковые и т. д. При выборе труб учитывают назначение и условия эксплуатации, температуру транспортируемой воды или иной среды, а также срок службы трубопроводов.

Особенности применения труб из термостойких полимерных материалов

Аббревиатура сокращенных обозначений материалов труб приведена в соответствии с международными стандартами с целью сохранения единства обозначений:

  • РЕ (ПЭ) – полиэтилен;
  • PVC-U (НПВХ) – непластифицированный поливинилхлорид;
  • РР-Н (ПП-Г или ПП тип 1) – полипропилен гомополимер;
  • РР-В (ПП-Б или ПП тип 2) – полипропилен блоксополимер;
  • PP-R (ПП-Р или ПП тип 3) – полипропилен рандомсополимер;
  • PP-RCT (ПП тип 4) – полипропилен рандомсополимер повышенной термостойкости с модифицированной кристалличностью;
  • РЕ-Х (ПЭ-С) – сшитый полиэтилен;
  • РВ (ПБ) – полибутен;
  • PVC–C (ХПВХ) – хлорированный поливинил-хлорид;
  • PE-RT (ПЭ-ПТ) – полиэтилен повышенной термостойкости.

Трубы из РЕ, РР-Н, РР-В, PP-R, PP-RCT, РЕ-Х, РВ, PE-RT выпускают в виде прямых отрезков, в бухтах или на катушках, как установлено в технической документации изготовителя. Трубы из PVC-U и PVC–C выпускают в виде прямых отрезков.

Для соединения труб и установки на них арматуры изготавливают специальные соединения.

Фитинги для соединения при помощи сварки изготавливают из РЕ, РР-Н, РР-В, PP-R, PP-RCT, РВ, РЕ-Х, PE-RT и сваривают с трубами из того же материала. Их различают по способу сварки:

  • фитинги с трубными концами для сварки встык труб из РЕ, PE-RT, РР-Н, РР-В, PP-R, PP-RCT;
  • фитинги с раструбами для сварки нагретым инструментом труб из РЕ, РР-Н, РР-В, PP-R, PP-RCT, РВ, PE-RT;
  • фитинги с раструбами с закладными электронагревателями (электросварные) для труб из РЕ, РР-Н, РР-В, PP-R, PP-RCT, РВ, PE-RT.

Фитинги с раструбами для клеевых соединений изготавливают из PVC-U и PVC-C и склеивают с трубами из того же материала.

Фитинги раструбные с эластичными уплотнениями (не несущие осевые нагрузки) изготавливают из PVC-U.

Фитинги механического типа соединения изготавливают из полимерных материалов и/или металлов и могут быть следующих типов:

  • компрессионные – соединение осуществляется обжатием кольца по наружной поверхности трубы;
  • прессовые (обжимные) – соединение осуществляется обжатием фитинга или отдельного кольца по наружной поверхности трубы с помощью специального инструмента;
  • резьбовые разъемные – состоят из двух элементов, соединяемых накидной гайкой с эластичным уплотнением;
  • фитинги быстрого соединения (пуш-фитинги) – соединяемые усилием нажатия без применения нагрева или инструмента;
  • фланцевые.

Фитинги комбинированные имеют закладную деталь с внутренней или наружной трубной резьбой в полимерный корпус фитинга с раструбом (трубным концом) под сварку или склейку. Конструкция и размеры фитингов из термопластов и металлов должны соответ-ствовать нормативным и техническим документам на изделия.

Металлополимерные трубы соединяют с бронзовыми и латунными соединительными деталями (компрессионное соединение и опрессовка). По такому же принципу возможно соединение и труб из сшитого полиэтилена при условии, что фитинги и арматура подходят по геометрическим параметрам. Кроме того, трубы из сшитого полиэтилена можно соединять с деталями из полисульфона или поливинилденфторида (опрессовываемое соединение).

Для труб из полипропилена подходят соединительные детали из того же материала (раструбная и/или раструбно-стыковая сварка оплавлением). Для присоединения к ним труб или арматуры из других материалов используются полипропиленовые изделия с вплавленными в них металлическими вкладышами с внутренней резьбой.

Трубы из хлорированного поливинилхлорида склеивают между собой и с соединительными деталями из того же материала. Для склеивания используют зазорозаполняющие клеи.

Полибутеновые трубы применяют в комплекте с соединительными деталями как из металла, так и из полимерных материалов (сварка, как у труб из полипропилена, а также компрессионное и/или опрессовываемое соединение, аналогичное сборке металлополимерных труб).

Производители пластиковых труб продолжают совершенствовать технологию соединения труб и арматуры, что позволяет одновре-менно увеличивать скорость монтажа системы и в то же время увеличивать надежность создаваемых при монтаже соединений.

Трубные изделия отечественного производства должны соответствовать техническим условиям, ГОСТ 32415–2013 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия», трубы зарубежных производителей по «ISO 10508:2006 Plastics piping systems for hot and cold water installations – Guidance for classification and design. Трубы и фитинги из термопластов для систем снабжения горячей и холодной водой», а также DIN 16833–2009 «Polyethylene Pipes of Raised Temperature Resistance. Трубы из полиэтилена с высокой термостойкостью. Общие требования к качеству, испытания». При проектировании и монтаже систем, состоящих из этих труб, необходимо руководствоваться сводами правил.

Согласно стандарту ISO 10508 области применения труб различных классов определены следующим образом.

Класс 1 (распределительные системы горячей воды 60 °C, срок службы – 50 лет).

Класс 2 (распределительные системы горячей воды 70 °C, срок службы – 50 лет).

Класс 4 (напольное отопление, низкотемпературные радиаторы, срок службы – 50 лет. Причем предполагается, что в течение 50 лет система будет работать: 2,5 года – при температуре 20 °C, 20 лет – при температуре 40 °C, 25 лет – при температуре 60 °C и 2,5 года – при температуре 70 °C).

Класс 5 (высокотемпературные радиаторы, срок службы – 50 лет. Причем предполагается, что в течение 50 лет система будет работать: 14 лет – при температуре 20 °C, 25 лет – при температуре 60 °C, 10 лет – при температуре 80 °C и 1 год – при температуре 90 °C).

Для каждого материала и каждой серии S рассчитана величина максимального рабочего давления (4, 6, 8, 10 бар) для конкретного класса эксплуатации. Например, для трубы PP-RCT-S3,2 информация на трубе будет представлена в следующем виде: Class 1/10 bar, 2/10 bar, 4/10 bar, 5/8 bar. Это означает, что труба может быть использована:

  • для систем распределения горячей воды при температуре 60 °C, рабочем давлении 10 бар и сроке эксплуатации 50 лет (класс 1/10);
  • для систем распределения горячей воды при температуре 70 °C, рабочем давлении 10 бар и сроке эксплуатации 50 лет (класс 2/10);
  • для напольного отопления и низкотемпературных радиаторов при рабочем давлением 10 бар и сроке эксплуатации 50 лет (класс 4/10);
  • для высокотемпературных радиаторов при рабочем давлении 8 бар и сроке эксплуатации 50 лет (класс 5–8).

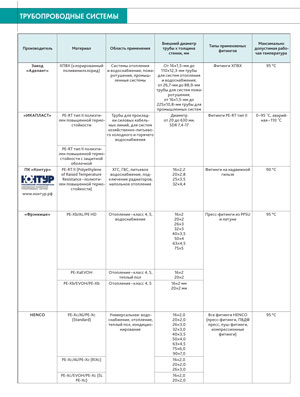

Таблица
