Насосы VANDJORD TPE: комплектное решение для систем циркуляции

Практика эксплуатации современных циркуляционных систем

В течение длительного времени стандартом проектирования циркуляционных контуров было использование двух нерегулируемых насосов, работающих по схеме «основной/резервный», что обусловлено нормативными требованиями к резервированию критически важной инфраструктуры. При этом проектировщикам и специалистам эксплуатирующих организаций не понаслышке знакома специфика проектирования и гидравлических расчетов. Она имеет несколько составляющих:

• проектирование гидравлической системы почти всегда сопровождается применением множества коэффициентов запаса. В результате насосное оборудование, установленное по проекту, зачастую имеет избыточные параметры и по факту работает вне оптимального рабочего диапазона. Это ведет к снижению КПД, перерасходу электроэнергии, повышенному износу оборудования и снижению общей эффективности системы;

• даже если расчет выполнен идеально, со временем параметры системы меняются: в трубах накапливаются отложения, собственники жилья устанавливают оборудование, не отвечающее требованиям проекта, постепенно меняются климат и режим потребления и т. д.;

• в современных зданиях широко применяются радиаторные терморегуляторы и другая климатическая автоматика, использование которой вносит свои коррективы в балансировку гидравлических систем.

Необходимость преодоления этих факторов породила два ключевых запроса. Во-первых, возникла потребность в более точной настройке и управлении производительностью циркуляционных насосов для адаптации к рабочим параметрам системы. Во-вторых, по мере внедрения систем диспетчеризации и погодозависимой автоматики появилась потребность интеграции насосного оборудования с этими системами.

Частотный преобразователь – необходимость, а не опция

Эффективность системы определяется работой насосного агрегата в оптимальной для данной системы точке, которая, с одной стороны, соответствует всем проектным параметрам, а с другой – обеспечивает максимальную эффективность работы самого агрегата. При использовании нерегулируемых насосов возможности адаптации гидравличес-ких параметров под реалии системы серьезно ограничены. Частотный преобразователь (ПЧ) решает эту проблему. Он позволяет не только компенсировать ошибки проектирования, но и купировать возможные последствия постепенного дрейфа параметров системы в процессе эксплуатации.

Сфера применения и возможности использования частотно регулируемых насосов необычайно широки благодаря разнообразию режимов эксплуатации. Например, агрегаты VANDJORD серии TPE в зависимости от задачи могут работать в нескольких режимах.

1. Поддержание постоянного давления: обеспечивает стабильный напор в системе независимо от изменения расхода. Используется в коллекторных системах отопления (например, в жилых и коммерческих зданиях с зональным теплоснабжением), в контурах охлаждения фанкойлов с двухходовыми клапанами, в защитных контурах узлов обвязки воздухонагревателей и воздухоохладителей в центральных приточных машинах. Пример индустриального применения – системы группового охлаждения пресс-форм термопласт-автоматов для защиты от гидроудара, а также иные промышленные системы.

2. Поддержание постоянного перепада давления: подходит для систем с переменным гидравлическим сопротивлением, где необходимо поддерживать разность давлений между подачей и обраткой. Классический пример – двухтрубная система отопления многоэтажного дома. Другие возможные варианты применения – главный циркуляционный контур системы «чиллер/фанкойлы» с переменным расходом. В промышленности может использоваться, например, для насосов в контурах рубашек охлаждения химических реакторов.

3. Постоянная частота вращения: режим управления с фиксированными уставками для специализированных задач. Примеры – контур первичного (котлового) кольца в котельной или ИТП, испарительный контур чиллера, работа насоса в режиме защиты калорифера системы вентиляции от замерзания в зимний период. Вариант промышленного использования – подача хладагента на градирню для обеспечения расчетного расхода воды.

4. Режим внешнего управления (с использованием внешнего контроллера). Используется в самых разных ситуациях, например для регулирования системы отопления по температурному графику или датчику температуры, для управления насосом смесительного узла приточной вентмашины или управления подачей теплоносителя в теплообменник на технологических участках, где требуются специальные сценарии, недостижимые встроенным функционалом.

Преимущества интегрированного решения

Долгое время рынок насосного оборудования предлагал заказчикам приобретать базовые насосы и самостоятельно оснащать их частотными преобразователями, шкафами управления, датчиками и системами защиты. Многим казалось, что подобный подход дает свободу выбора и позволяет контролировать все детали комплектации. Однако на практике он сопряжен с существенными рисками.

• Сложности интеграции. Сборка комплексного решения из компонентов разных производителей требует высокой квалификации монтажников и наладчиков, а также значительных затрат времени.

• Несовместимость и ненадежность. Не все компоненты могут корректно работать в паре. В частности, при подключении ПЧ к двигателю насоса могут возникать неочевидные проблемы, связанные с появлением в сети гармоник, наводок, паразитных токов, дополнительным нагревом двигателя, акустическими и механическими резонансами и пр. Диагностировать и устранять их на этапе пусконаладки бывает очень сложно.

• Высокая стоимость владения. Помимо начальной стоимости компонентов и монтажа любая неисправность в самосборной системе требует привлечения узких специалистов, что удорожает обслуживание и увеличивает время простоя.

• Отсутствие единой гарантии. В случае возникновения проблем бывает сложно определить, какой из компонентов вышел из строя, что порождает споры между поставщиками и затягивает ремонт.

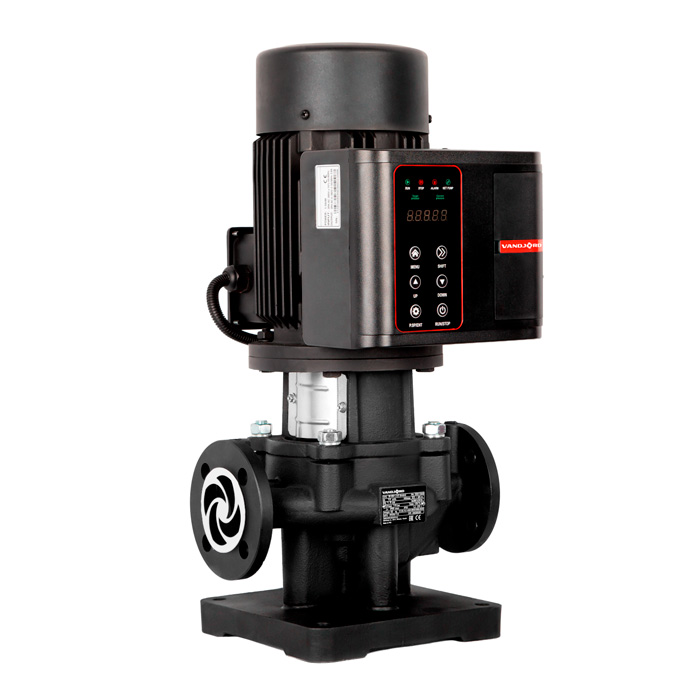

Насосы VANDJORD TPE – это полностью готовое к эксплуатации комплектное решение, которое закрывает для заказчика все обозначенные вопросы. При его создании были учтены все требования к совместимости компонентов, а конструкция изделия оптимизирована для обеспечения максимальной надежности и долговечности. Комплектный продукт отличают:

• простота монтажа и пусконаладки. Инженеру достаточно подключить насос согласно инструкции, вывести необходимые сигналы и настроить требуемый режим работы. Отпадает необходимость в сборке «конструктора»;

• встроенные защиты. Насос оснащен интегрированными системами защиты от перегрева, перегрузки, залипания вала, а также функцией отслеживания «сухого хода». Это гарантирует, что в критической ситуации агрегат автоматически отключится и подаст сигнал об ошибке, а не выйдет из строя;

• готовые алгоритмы резервирования. Режимы работы в многонасосной схеме, включая каскад, реализованы на уровне встроенного ПО, что позволяет собрать надежную систему без внешнего шкафа управления;

• расширенный диапазон производительности. Встроенный ПЧ может разгонять двигатель до 110 % от стандартной частоты вращения. Это позволяет расширить границы применения оборудования, часто без необходимости перехода на более мощный типоразмер;

• упрощенная система управления и контроля с возможностью диспетчеризации по протоколу Modbus RTU позволяет оперативно получать информацию о состоянии насоса, удаленно программировать режим его работы и своевременно планировать техническое обслуживание.

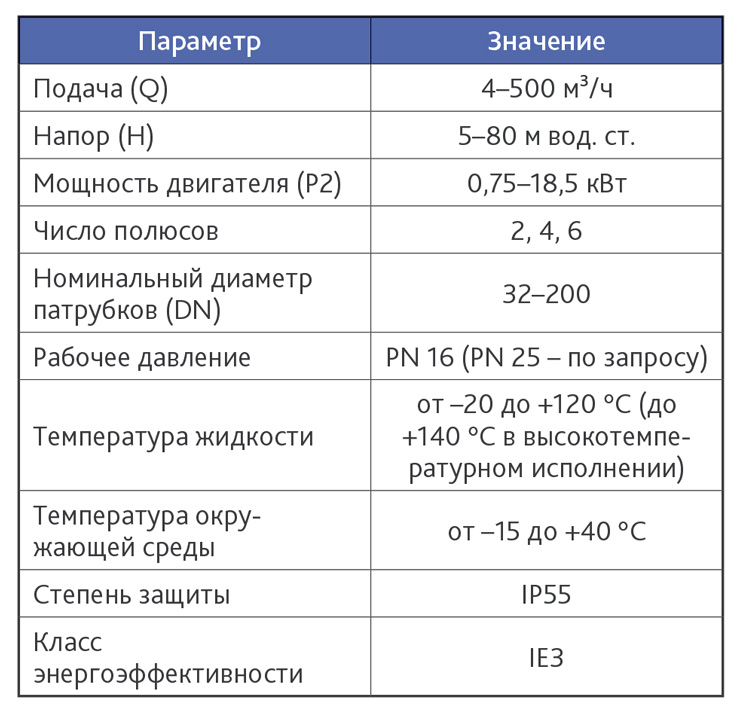

Сводные параметры серии VANDJORD TPE

Линейка насосов TPE охватывает широкий спектр типоразмеров, позволяя подобрать оборудование под различные задачи – от небольших циркуляционных контуров до систем промышленного масштаба.

Применение комплектных циркуляционных насосов VANDJORD TPE обеспечит системе высокую энергоэффективность и эксплуатационную надежность. Интеграция частотного преобразователя позволяет агрегату непрерывно работать в зоне оптимального КПД, адаптируясь к реальным параметрам системы. Снижение энергопотребления сокращает операционные затраты и обеспечивает быструю окупаемость инвестиций. Дополнительными преимуществами являются встроенные защиты, готовые алгоритмы резервирования и расширенный диапазон производительности. Эти преимущества минимизируют риски аварий, предотвращают дорогостоящий ремонт и снижают общую стоимость владения оборудованием на протяжении жизненного цикла.
