Мультизональные системы VRF Energolux нового поколения: простое решение сложных задач

Новая линейка VRF Energolux разработана непосредственно под эти задачи. Обновленный модельный ряд включает решения для любых объектов – от компактных систем для квартир, загородных домов до полноразмерных модулей для масштабных проектов.

Соблюдение архитектурных ограничений

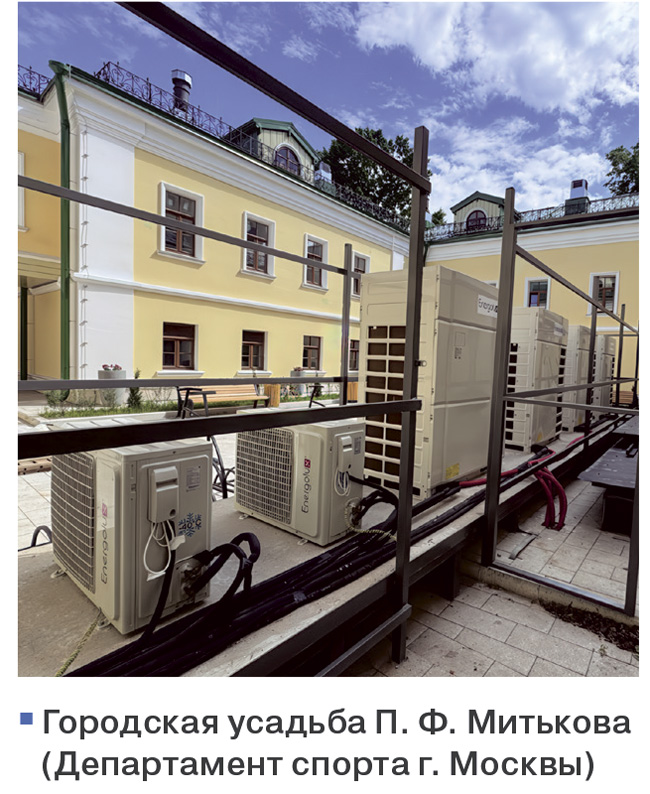

Плотность городской застройки и современные фасадные решения делают все более сложным размещение наружных блоков систем кондиционирования. Применение серии mini малой производительности (модели SMZ1U, SMZ3U, SMZUi) мощностью от 8 до 33,5 кВт полностью решают эту задачу. Они обладают минимальными габаритами и массой. Блоки можно разместить на технических балконах или внутри декоративных корзин на фасаде. Глубина таких наружных блоков позволяет ставить их на отливы около стен.

Для объектов, где требуется только охлаждение, разработана серия SMZ1U-CEBI (8–18 кВт). Она обеспечивает стабильную работу при суммарной длине трасс до 300 м и перепаде высот до 50 м. Линейка серии CEBI представлена как в компактном, так и в полноразмерном модульном исполнении.

Для масштабных проектов данной мощности может быть недостаточно. В этом случае мы предлагаем применение серии SMZUm с горизонтальным выбросом воздуха (мощность 40–61,5 кВт). Главная конструктивная особенность – модульность, компактность и небольшой вес. Объединение до четырех модулей в один контур обеспечивает производительность до 246 кВт и позволяет подключить до 80 внутренних блоков.

Параметры трассы: общая длина – 560 м, перепад высот – 50 м, удаленность от 1-го рефнета – 90 м.

Такое проектное решение позволяет равномерно распределить нагрузку по этажам.

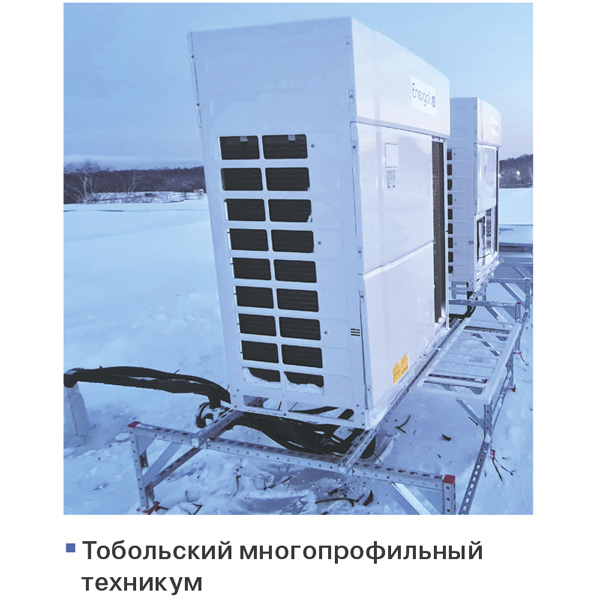

Надежные спиральные компрессоры Hitachi с технологией EVI позволяют системе стабильно ра­ботать на обогрев при температуре наружного воз­духа до –30 °С, избавляя инженера от необходимости закладывать избыточ­ную мощность наружных блоков.

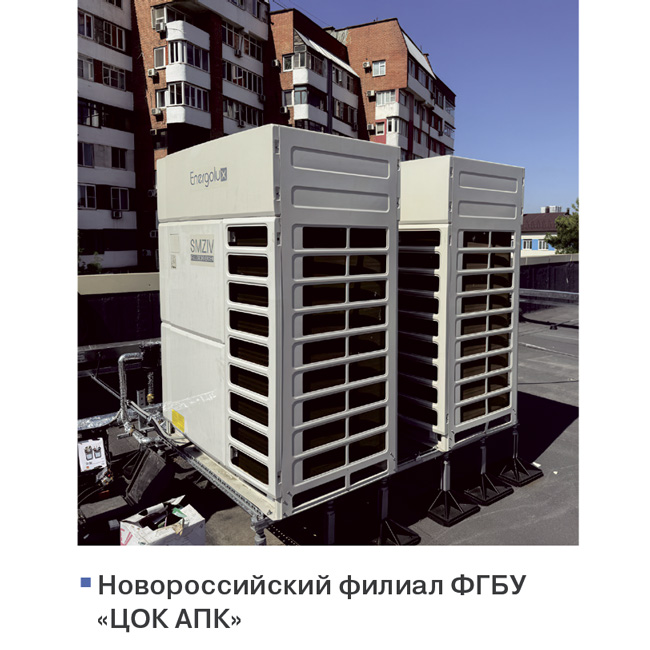

Флагманская серия полноразмерных наружных блоков SMZU-V5 представлена мощностью модулей до 101 кВт и до 360 кВт в системе из четырех модулей. Полная свобода монтажа: суммарная длина трасс – 1000 м, фактическое рас­стояние до самого удаленного внутреннего блока – 200 м, допустимый перепад высот между наружным и внутренними блоками – 110 м.

Проектирование крупных объектов с большой площадью остекления часто осложняется тем, что в помещениях на южной стороне требуется охлаждение, на северной – обогрев. Эксплуатация типовых двухтрубных систем будет сопровождается некорректной работой автоматики.

Решением проблемы стали трехтрубные системы с рекуперацией тепла серии SMZUR-V4AI мощностью до 246 кВт. Логика работы гарантирует одновременную независимую работу внутренних блоков на холод и тепло. Дополнительно данную серию можно использовать для круглогодичного подогрева воды для ГВС и теплых полов с помощью бустерных баков, что превращает систему в универсальный комплекс кондиционирования и отопления.

Недостаточная точность дросселирования неизбежно ведет к колебаниям температуры в помещениях. Для решения этой проблемы в системах Energolux реализовано двухступенчатое регулирование расхода хладагента. Контроль осуществляется с помощью электронных расширительных вентилей – основного ЭРВ на 3000 ступеней

и дополнительного ЭРВ контура переохладителя на 480 ступеней. Это обеспечивает высокую точность поддержания температуры, минимальные шумовые характеристики и оптимальное потребление электроэнергии.

Проектирование объектов в черте плотной городской застройки часто заходит в тупик. Стандартные наружные блоки генерируют высокий уровень звуковой мощности. Для решения данной задачи были разработаны программные и конструктивные подходы.

• Принудительный режим. Автоматика принудительно лимитирует частоту вращения компрессора и вентиляторов, удерживая уровень шума в пределах 40 дБ(А).
• Ночной режим. Чтобы избежать потери производительности в пиковые часы, система автоматически выбирает один из девяти режимов. Например, активирует ограничение через 8 часов после пика тепловой нагрузки и возвращается к стандартному рабочему циклу через 9 часов.

Совместная работа систем кондиционирования и вентиляции

Технология VRF Energolux позволяет объединять фреоновые секции испарителей вентиляционных установок и стандартные внутренние блоки в общую сеть. Интеграция выполняется благодаря модулям DX-KIT (серия SDX...G2) мощностью 2,8–84 кВт. Данное решение позволяет сократить длину трассы и оптимизировать бюджет проекта.

Включение VRF-систем в единую систему управления зданием (BMS) традиционно требует закупки интерфейсных шлюзов.

Пульты управления нового поколения со встроенными Wi-Fi-модулями позволяют организовывать удаленный контроль систем через мобильное приложение.

Проводной индивидуальный SWC73MZ3WF и центральный SCC58G1 пульты позволяют осуществлять прямую интеграцию без применения дополнительных шлюзов, упрощая общую топологию сети диспетчеризации.

Для интеграции в масштабную систему управления зданием BMS по протоколам ModBus и BACnet используются интерфейсные шлюзы SIU40G1 и SIU42G1.

Программа Energolux VRF Selector автоматизирует расчет диаметров фреонопроводов, вычисление объема дозаправки хладагента и проверку вашего проекта с выгрузкой технического отчета.

Актуальная библиотека BIM-моделей для Revit упрощает интеграцию оборудования Energolux в единую трехмерную модель проектируемого объекта.

Технические задания на проектирование все чаще предусматривают раздельный учет по энергопотреблению, это ключевая задача для комплексов апартаментов. Данное решение реализуется на базе модулей EPCSG-02 и ELDMS-03, которые обеспечивают автоматизированный расчет и распределение фактически потребленной электроэнергии между отдельными помещениями. Ваш заказчик получает готовый инструмент для выставления счетов на основе реальных объемов эксплуатации систем.

Обновленный модельный ряд VRF Energolux представляет собой комплексное и сбалансированное инженерное решение, где каждая функция направлена на решение конкретной технической проблемы. Большая протяженность трасс, компрессоры Hitachi с технологией EVI, легкая интеграция в сети BMS позволяют создавать эффективные решения для проектов любой сложности. Это обеспечивает долгосрочную выгоду на всех этапах проектирования и последующей эксплуатации систем.

Узнать подробнее о продуктах Energolux можно на сайте energolux.ru.com
