Достижение нулевого углеродного следа в единой системе «энергоэффективный дом – электромобиль». Часть 2

Сектор зданий в России входит в число наиболее энергоемких отраслей, и именно в нем можно достичь наиболее значительных результатов по экономии энергии и, соответственно, снижению выбросов парниковых газов. Это подтверждается результатами экспериментального исследования единой системы «энергоэффективный дом – электромобиль», использующей в качестве основных источников энергии тепловой насос и солнечные панели.

Расход электроэнергии при эксплуатации электромобиля

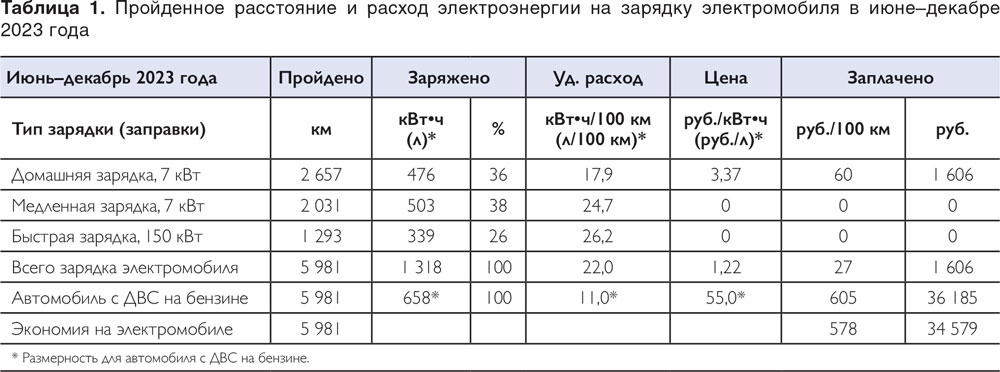

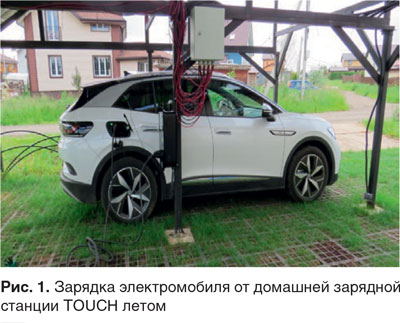

Эксплуатация электромобиля Volkswagen ID.4 Crozz началась в июне 2023 года. При пройденном расстоянии 5 981 км расход электроэнергии на зарядку составил 1 318 кВт•ч, что составляет 22 кВт•ч/100 км (табл. 1). Зарядка осуществлялась на домашней зарядной станции TOUCH (рис. 1), доля которой составила 36 % от всей электроэнергии, а также на бесплатных медленных (38 %) и быстрых (26 %) зарядках сети «Энергия Москвы».

Стоимость зарядки электромобиля от солнечной электростанции составила 1 606 руб. Если сравнить эти затраты с ценой на бензин, удельный расход которого составляет 11 л/100 км, то мы увидим, что на бензин потребуется более чем в 22 раза больше средств, чем для зарядки электромобиля.

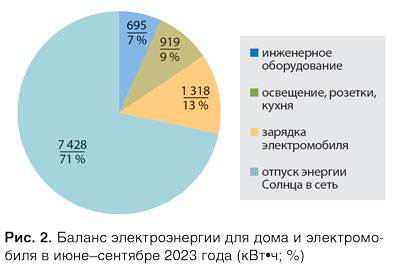

Из баланса электроэнергии видно (рис. 2), что на зарядку электромобиля в июне–сентябре 2023 года было истрачено 13 % электроэнергии, а в сеть было выдано 71 %. Если всю выработанную возобновляемую электроэнергию направить на зарядку электромобилей, то за указанные 4 месяца можно было бы зарядить более 6 электромобилей.

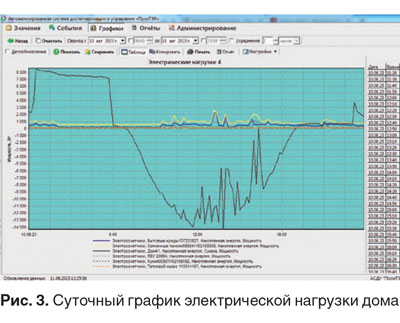

Зарядка электромобиля от домашней зарядной станции осуществлялась в основном по ночному тарифу. Суточный график электрической нагрузки дома (рис. 3) за 1 день (10 августа 2023 года) показывает, что за 5,5 ночных часа на зарядку электромобиля потребовалось 33,9 кВт•ч при средней мощности зарядки 6,2 кВт. Днем солнечная электростанция выработала 118,6 кВт•ч и выдала в сеть 94,8 кВт•ч, то есть почти в 3 раза больше.

Быстрая зарядка (рис. 4) постоянным током на GB/T DC 150 кВт высоковольтной батареи (ВВБ) электромобиля Volkswagen ID.4 Crozz осуществляется за 42 мин, на что было истрачено 43,3 кВт•ч. При этом запас хода электромобиля увеличился с 107 км (25 %) до 354 км (80 %), а мощность зарядки изменялась в пределах 48–66 кВт.

За 7 месяцев 2023 года было установлено, что удельный расход электроэнергии на электромобиль сильно зависит от температуры окружающего воздуха (рис. 5). Причем на более коротких дистанциях эта зависимость проявляется значительно сильнее.

Анализ статистических данных о 203 поездках на электромобиле, выполненный в программе Statgraphics Centurion XV [2], показал, что на удельный расход электроэнергии помимо температуры воздуха и дистанции существенное влияние оказывает средняя скорость поездки. Была получена регрессионная зависимость удельного расхода электроэнергии E [кВт•ч/100 км] от температуры наружного воздуха T [°С], дистанции L [км] и средней скорости поездки V [км/ч]:

E = 13,5864 – 1,85421 • T + 0,0264191 • T2 +
 + 39,6578 / L + 321,72 / V +
+ 0,0236357 • T • V – 342,521 / (L • V).

Зависимость имеет достаточно высокое значение коэффициента детерминации R2 = 86,85 %.

Коэффициент детерминации R2 – это доля дисперсии зависимой переменной, объясняемая рассматриваемой моделью зависимости, то есть объясняющими переменными. На практике, если коэффициент детерминации близок к 1, это указывает на то, что модель работает очень хорошо (имеет высокую значимость), а если к 0, то это означает низкую значимость модели, когда входная переменная плохо объясняет поведение выходной, так как зависимость между ними отсутствует

При  изменении температуры наружного воздуха от –16 до +31 °С, дистанции пробега электромобиля от 1 до 88 км и средней скорости от 5 до 58 км удельный расход электроэнергии колебался в диапазоне от 12 до 71 кВт•ч/100 км.

Таким образом, было показано, что использование солнечных панелей на крыше дома и на навесе зарядной станции для электромобиля фактически позволяет «обнулить» энергопотреб-ление системы «энергоэффективное здание – электромобиль».

Конечно, удачный пример одного энергоэффективного здания не может служить основанием для обобщения в масштабах всей страны, но он способен показать путь к достижению нулевого углеродного следа для многих других зданий – индивидуальных и многоквартирных домов, а также общественных строений.

Электроснабжение исследуемого дома

Рассмотрим электроснабжение исследуемого дома с января по декабрь 2023 года (рис. 6) на основе данных системы мониторинга «ПолиТЭР». За год домом было потреблено 7,3 МВт•ч электроэнергии, выработка солнечной электростанции составила 19,5 МВт•ч, из сети поступило 7,9 МВт•ч, отпуск электроэнергии в сеть составил 15,0 МВт•ч. Стоит отметить, что все компоненты строительной и инженерной части дома реализованы с использованием имеющихся на рынке материа-лов и оборудования.

Таким образом, баланс отпуска и поступления электроэнергии составил 15,0 – 7,9 = 7,1 МВт•ч/год. То есть превышение положительного баланса отпуска и поступления над поступлением составляет (15,0 – 7,9) / 7,9 • 100 % = 90 %. В данном случае экономия электроэнергии как сумма потребления и отпуска в сеть составляет: 7,3 + 15,0 = 22,3 МВт•ч. Именно столько потребовалось бы электроэнергии из общей сети для энергоснабжения дома, если бы не было установленных ВИЭ.

Снижение углеродного следа в системе «энергоэффективный дом – электромобиль»

Определим снижение выбросов парниковых газов.

• За счет использования ВИЭ и утепления дома.

По данным ПАО «Мосэнерго» за 2020 год [3], удельный расход топлива на электроэнергию составлял 224,1 г у. т./кВт•ч. На ТЭЦ Москвы для производства электрической и тепловой энергии сжигается практически только природный газ [4]. Согласно методике определения выбросов парниковых газов3 коэффициент выбросов СО2 для природного газа составляет 1,59 г СО2/г у. т. На каждый киловатт-час электроэнергии от ТЭЦ приходится 224,1 • 1,59 = 356 г СО2/кВт•ч.

Согласно [5] в результате энергетического моделирования для классического дома, построенного по нормативам тепловой защиты зданий в Москве, получена удельная нагрузка на отопление 105,1 кВт•ч/(м2•год). Это в 2,8 раза больше, чем для утепленного энергоэффективного дома. Разность расхода энергии на отопление классического и энергоэффективного домов составляет 12,6 МВт•ч в год. Тогда снижение расхода энергии за счет перехода от классического дома к энергоэффективному с использованием солнечной энергии составит: 22,3 + 12,6 = 34,9 МВт•ч в год.
Снижение углеродного следа от перечисленных энерго-сберегающих мероприятий составит: 34,9 • 356 = 12 424 кг СО2 в год.

• За счет замены бензинового автомобиля электромобилем.

Автомобиль на бензине за предыдущие несколько лет проходил в среднем 10 тыс. км в год со средним расходом бензина 11 л/100 км. За год было истрачено 1 100 л, или 825 кг бензина, учитывая, что его плотность равна 0,75 кг/л. Если перевести в условное топливо через топливный эквивалент бензина 1,49 кг у. т./кг, то получим 825 • 1,49 = 1 229 кг у. т. в год.

Коэффициент выбросов СО2 для бензина составляет 2,03 кг СО2/кг у. т. Тогда эффект снижения углеродного следа за счет перехода на электромобиль, заряжаемый от солнечной энергии, составит: 1 229 • 2,03 = 2 495 кг СО2 в год.

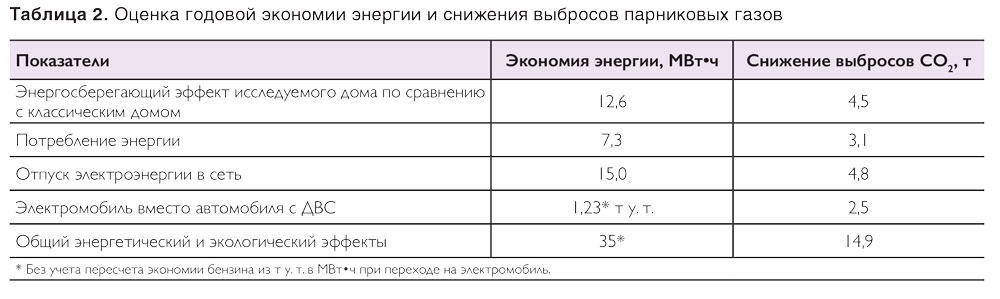

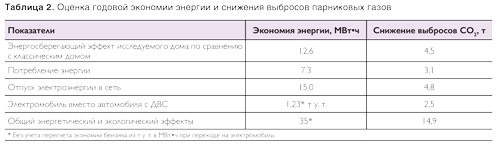

Таким образом, суммарное снижение выбросов парниковых газов для дома с нулевым углеродным следом составит: 12 424 + 2 495 = 14 919 кг СО2 в год, или примерно 14,9 т СО2/год.

Достижение целей углеродной нейтральности в России

В 2020 году согласно указу президента РФ № 6665 необходимо обеспечить «к 2030 году сокращение выбросов парниковых газов до 70 % относительно уровня 1990 года».На основе этого указа в 2021 году разработана «Стратегия социально-экономического развития Российской Федерации с низким уровнем выбросов парниковых газов до 2050 года», в которой говорится, что «реализация целевого (интенсивного) сценария приведет в 2050 году к сокращению нетто-выбросов парниковых газов на 60 % по сравнению с уровнем 2019 года и на 80 % по сравнению с уровнем 1990 года». Предполагается, что этого удастся добиться как за счет сокращения непосредственно выбросов парниковых газов, так и за счет компенсации лесами.

В октябре 2021 года президент РФ В. В. Путин на «Российской энергетической неделе» отметил: «Россия будет добиваться достижения углеродной нейтральности не позднее 2060 года» [6]. Такие страны, как Китай, Бразилия, Казахстан и другие, также объявили о намерении достичь углеродной нейтральности к 2060 году.

Поскольку сектор зданий России является крупнейшим потребителем энергии [7], он обладает и значительным потенциалом энергосбережения и, соответственно, снижения выбросов парниковых газов [4]. Дома с малым потреблением энергии уже существуют. Однако данный проект существенно отличается от остальных, прежде всего тем, что выполнялся на основе серьезной экспериментальной научно-технической базы НИУ «МЭИ», на которой опытные ученые совместно с молодыми специалистами разрабатывают и реализуют новые научные идеи и проекты. Так, в Институте энергоэффективности и водородных технологий НИУ «МЭИ» созданы два новых учебных курса: «Проектирование энергоэффективных зданий на основе BIM- и BEM-технологий» и «Цифровые технологии и инженерное оборудование энерго-эффективных зданий». Это позволяет подготовить научно-технические кадры, способные добиться поставленных целей по углеродной нейтральности России к 2060 году.
