Каталог систем и материалов ПЕНОПЛЭКС для ArchiCAD

На сегодня библиотека BIM элементов ArchiCAD с техническими решениями компании ПЕНОПЛЭКС – одна из крупнейших в отрасли. В библиотеке множество строительных материалов, 109 систем, 131 детализированное решение.

В BIM-моделях также подробно представлены узлы примыкания тепло- и гидроизоляции к защищаемым элементам зданий и сооружений. Например, узел примыкания кровли к парапетам, узел устройства деформационного шва.

Наличие интерактивных каталогов, содержащих информацию по разным параметрам, позволяет точно рассчитать объемы и площади строительных материалов.

Состав и структура каталога

Каталог ArchiCAD содержит в себе:

  1. 16 строительных материалов ПЕНОПЛЭКС;
  2. 109 систем, из которых 56 имеют в своем составе узлы, представленные сложными профилями с модификаторами смещения и объектами ArchiCAD.

Структура каталога представляет собой файлы в формате PLN (для версии 22 и позже):

  1. сводный файл со всеми системами, строительными материалами и сложными профилями;
  2. отдельные файлы по каждой системе и дополнительные материалы к ним при наличии.

Дополнительно для каждой системы предоставлен графический материал в формате PDF.

Содержимое файла каталога

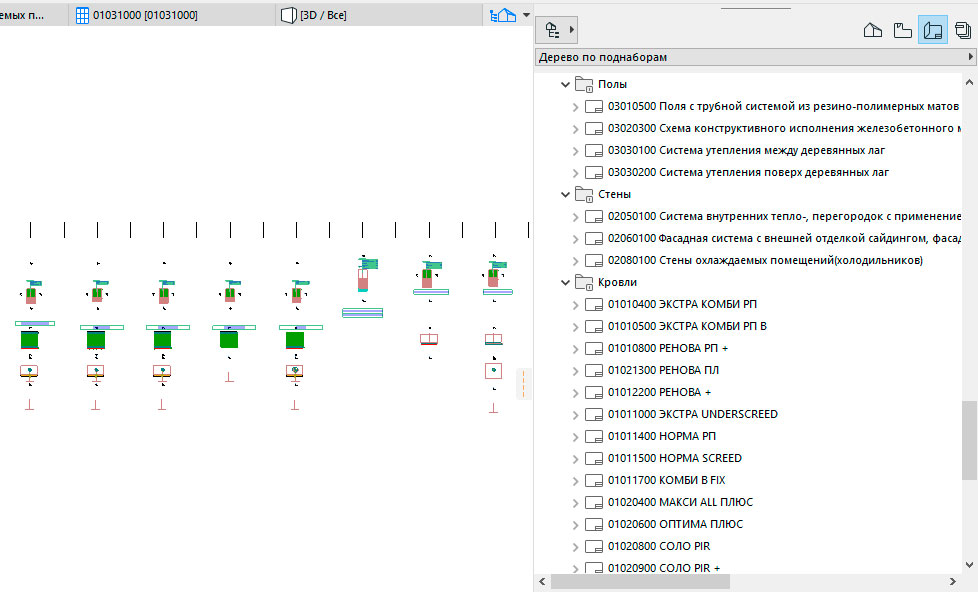

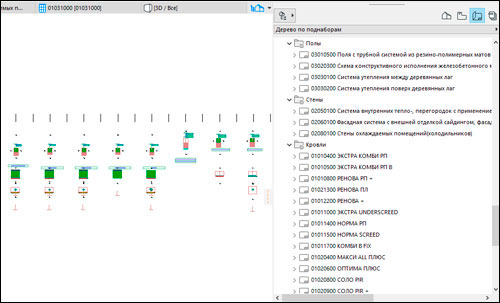

В карте проекта на 1-м этаже размещены все представленные системы. При наличии дополнительных материалов под системой располагаются примеры использования узлов.

В книге макетов чертежи и трехмерные схемы всех систем объединены по типам.

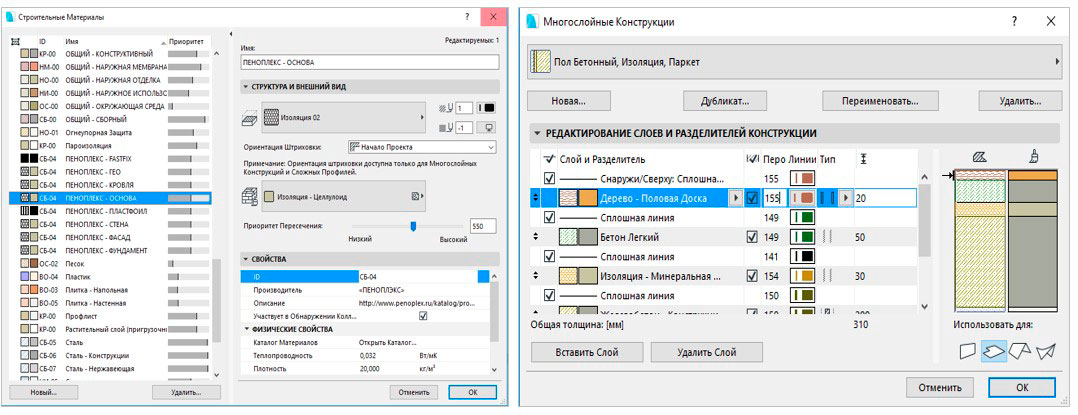

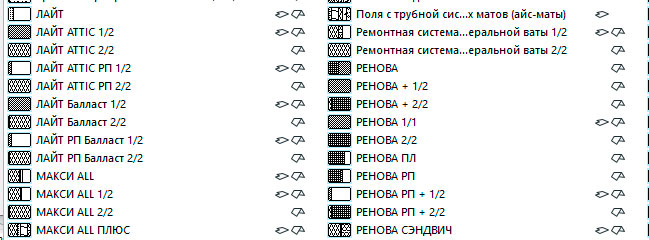

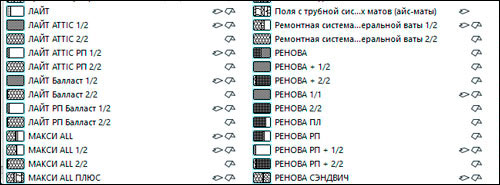

Строительные материалы

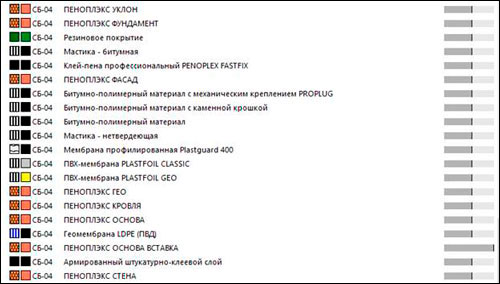

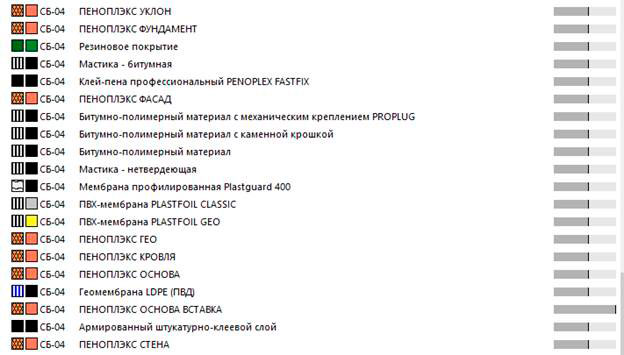

В каталоге содержатся материалы компании ПЕНОПЛЭКС следующих торговых марок: теплоизоляция из экструзионного пенополистирола торговой марки ПЕНОПЛЭКС®, гидроизоляционные ПВХ-мембраны PLASTFOIL® и профилированные мембраны PLASTGUARD®, стеклохолст PLASTFOIL CANVAS®, геотекстиль TERRAISOL®. Также каталог включает вспомогательные строительные материалы для формирования многослойных конструкций.

Многослойные конструкции

Каждая система ПЕНОПЛЭКС состоит из одной или нескольких многослойных конструкций.

Системы полов, фундаментов и стен представлены в виде одной многослойной конструкции, включающей все слои системы.

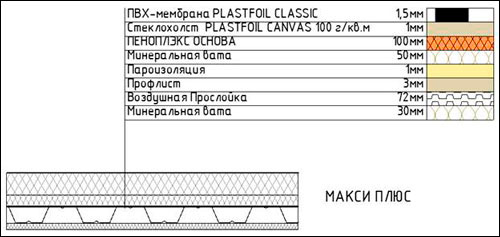

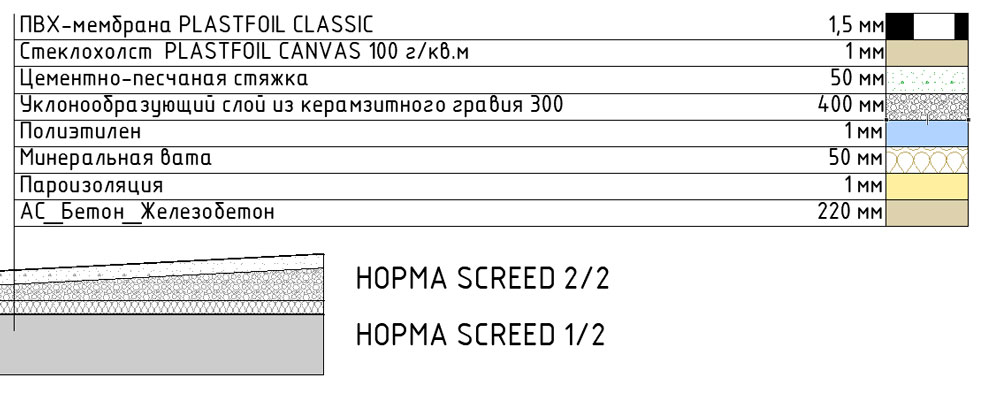

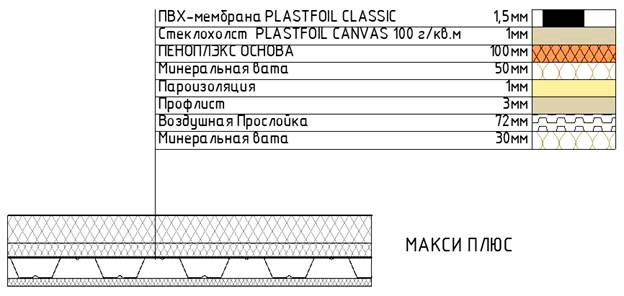

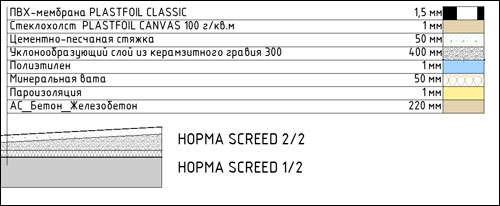

Системы кровли чаще всего представлены двумя многослойными конструкциями. Индексом 1/2 обозначен нижний набор слоев, чаще всего применяемый для элемента модели Перекрытие или Кровля с уклоном 0%. Индексом 2/2 представлен верхний набор слоев, предназначенный для Кровли с уклоном более 0%. Между собой взаимодействие многослойных конструкций происходит при помощи операций твердотельного моделирования.

Некоторые системы кровель могут включать в себя многослойные конструкции с индексами и единые многослойные конструкции, если их использование допускает основание с уклоном.

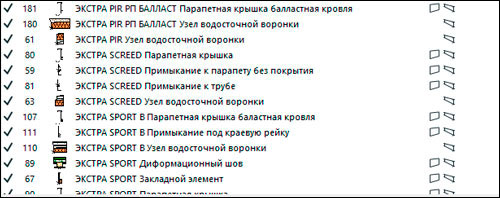

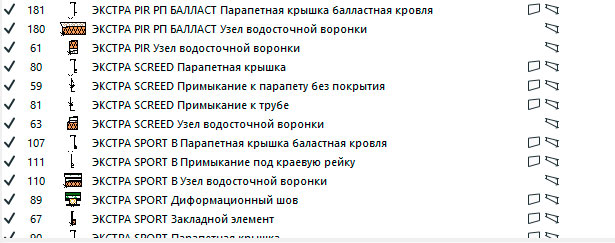

Сложные профили

Часть систем включает в себя не только многослойные конструкции, но также и сложные профили.

Некоторые системы фундаментов представлены только сложным профилем.

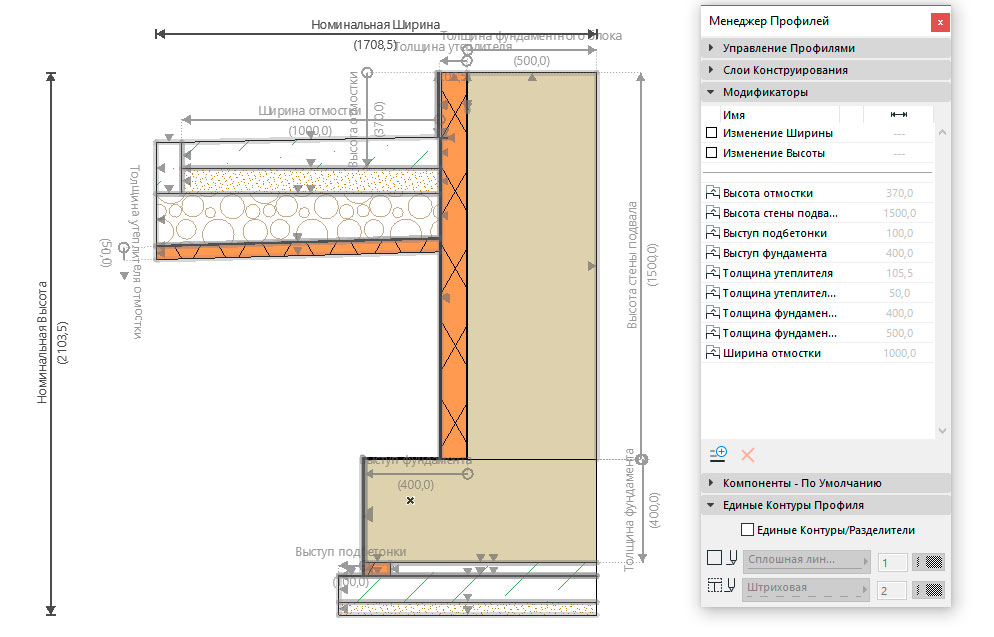

Сложный профиль помимо строительных материалов из каталога имеет в своей структуре модификаторы растяжения и смещения, позволяющие адаптировать узлы под свои нужды. В случае, когда модификаторами нельзя получить требуемую форму, либо требуется изменение толщин или типов материалов, возможно редактирование самих сложных профилей.

Где скачать BIM-библиотеки систем и материалов ПЕНОПЛЭКС

BIM-библиотеки ПЕНОПЛЭКС разработаны не только для программного обеспечения ArchiCAD, но также и для российской BIM-системы Renga и для программного обеспечения Autodesk Revit. Все решения выполнены с учетом стандартов моделирования и оформления в конкретной программе. Множество разработанных файлов позволяют использовать библиотеки при разных уровнях интеграции в проект.

Все BIM-библиотеки систем и материалов ПЕНОПЛЭКС доступны на данных ресурсах:

• На сайте компании ПЕНОПЛЭКС на странице «Модели семейств ПЕНОПЛЭКС»

• На странице компании ПЕНОПЛЭКС на портале BIMLIB.

На портале BIMLIB есть возможность перейти на страницу конкретной системы и скачать файлы под необходимое ПО, в том числе загрузить альбом узлов в DWG формате, а также посмотреть модель в формате AR (дополненной реальности).

Компания ПЕНОПЛЭКС стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие и расширение BIM-библиотек материалов и систем ПЕНОПЛЭКС.
