ПАК АСУО. Он состоит из микроэлектронных компонентов • сохранение в энергонезависимой памяти серийного
с программным управлением, обеспечивающих возможность номера, подключенного по интерфейсу RS-485 теплосчет-
индивидуального регулирования и поддержания темпера- чика, параметров общего количества потребленного тепла
туры воздуха в квартире многоквартирного дома (МКД) в и температуры теплоносителя;
соответствии с требованиями ГОСТ 30494–2011, СанПиН • управление сервоприводами в количестве от одного до
2.1.2.2645-10 и СНиП 41-01–2003. Заводская настройка кон- четырех штук для индивидуального регулирования темпера-
троллера обеспечивает индивидуальную установку и поддер- туры в одно-, двух-, трех- либо четырехкомнатной квартире;
жание температуры в жилых помещениях в отопительный • обмен данными по интерфейсу RS-485 с выносным
период в диапазоне от 18 до 26 °C. При невозможности пультом для считывания заданной на пульте температуры
удержания температуры в указанном диапазоне контроллер помещения, установленного режима работы и текущей
передает по интерфейсу RS-485 на верхний уровень сигнал температуры с датчиков температуры, подключенных к вы-
предупреждения, а при выходе за допустимые температур- носному пульту;
ные пределы, 14 и 28 °C , контроллер выдает сигнал ошибки. • опрос датчиков системы протечки и реакцию на их
В зависимости от выбранной комплектации ПАК АСУО кон- срабатывание в виде передачи сообщения выносному пульту
троллер может управлять одновременно четырьмя регулиру- по интерфейсу RS-485;
ющими клапанами ВКСР с приводом ВЭП, а также считывать • опрос датчика открытия двери и реакцию на его сраба-
и передавать информацию теплосчетчика-регистратора ПАК тывание путем включения звукового извещателя и передачи
АСУО, счетчиков горячей и холодной воды модулей ХВС сообщения выносному пульту по интерфейсу RS-485;
и ГВС квартиры. Для реализации функций диспетчериза- • обмен данными с устройством верхнего уровня по
ции вся информация, полученная с ПАК АСУО, передается интерфейсу RS-485, в роли которого выступает программа
на устройство сбора и передачи данных. Передача данных автоматизации процесса измерений;
предусмотрена по интерфейсу RS-485. • считывание сигналов протечки от модуля интегриро-
ванной системы СОДК по гальваноразвязанному интерфейсу.
Устройство сбора и передачи данных (УСПД) яв- ПО автоматизации процесса измерений осуществляет:
ляется общедомовым устройством и служит для сбора и • считывание снятых контроллером показаний тепло-
передачи информационных данных от всех контроллеров счетчика-регистратора;
ПАК АСУО, установленных в МКД, на внешний MQTT- • выполнение программы тестирования основного функ-
сервер. УСПД состоит из промышленного контроллера ционала контроллера, в том числе установку сервоприводом
Wiren Board 8 и модулей расширения с развязанными ин- штока затвора регулирующего клапана в заданное поло-
терфейсами RS-485. жение, считывание показаний теплосчетчика, считывание
показаний счетчиков ХВС и ГВС, управление перекрытием
Система оперативно-дистанционного контроля защитных кранов теплоснабжения, ХВС и ГВС при регистра-
(СОДК), реализованная в ПАК АСУО для обеспечения ции аварийного события системой СОДК;
защитных функций от протечки системы отопления квар- • обеспечение функционала, необходимого для подбо-
тиры, является собственной разработкой ООО «КРОНОС ра оптимального алгоритма регулирования температуры, в
ГРУПП». В случае обнаружения протечки контроллером следующем объеме: установка и сохранение коэффициентов
ПАК АСУО осуществляется регистрация протечки, произо- PID (PI) регулятора, времени рабочего цикла PID (PI) регуля-
шедшей в системе отопления, и выдача команды защитным тора, получение информации о нормируемой температуре в
кранам на перекрытие с включением звукового информа- обслуживаемой зоне помещения, снимаемой с датчика тем-
ционного извещателя. Аналогичным образом в случае об- пературы, последующая установка положения сервопривода
наружения аварийной ситуации (протечки) и регистрации в соответствии с алгоритмом регулирования.
протечки в линиях холодного
и горячего водоснабжения
(ХВС и ГВС) датчиками про- выносной RS-485 ТЕПЛОКОНТРОЛЛЕР RS-485 Общедомовой мобильного
Сервер
УСПД.
пульт c
течки контроллер перекрывает сенсорным ТЕПЛОКОНТРОЛЛЕР (связь через приложения
ТЕПЛОКОНТРОЛЛЕР
ТЕПЛОКОНТРОЛЛЕР
подачу воды в линиях ХВС и TFT экраном (регулировка) Ethernet)
ГВС. Перекрытие производится Канал РСО
посредством шаровых кранов с RS-485
сервоприводом. датчики Беспроводной Удалённый Смартфон
температуры контроллер на MQTT Пользователя:
-Мобильное
и протечки ESP32 приложение
С помощью встроенного КРОНОС сервер -приложение Алиса
программного обеспечения
(ПО) контроллера, управляемо-
го командами выносного пульта, покупной BLE BLE Яндекс WIFI WIFI роутер ЯНДЕКС
датчик
+АЛИСА
аппаратная часть осуществляет температуры станция
установку и поддержание тем-

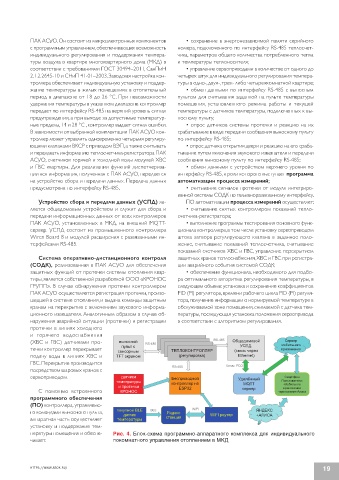

пературы помещения и обеспе- Рис. 4. Блок­схема программно­аппаратного комплекса для индивидуального
чивает: покомнатного управления отоплением в МКД
