Отопительно-вентиляционные системы зданий гостиничного типа

При выборе отопительно-вентиляционных систем и оборудования для зданий гостиничного типа необходимо учитывать их специфику и особенности применения

ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ОТОПИТЕЛЬНО-ВЕНТИЛЯЦИОННЫХ СИСТЕМ

Отопительно-вентиляционные системы гостиничных номеров вполне сравнимы с аналогичными системами жилых зданий. Отличия состоят в более жестких требованиях к:

- бесшумности работы. В большинстве случаев все гостиничные номера являются спальными комнатами;

- качеству воздуха. В гостиничных номерах целесообразно обеспечивать более интенсивную вентиляцию по сравнению со зданиями гражданского назначения с целью предотвращения “накопления запахов” ковровыми покрытиями, гардинами, мебелью и т.п.;

- гибкости работы. Не всегда номера в гостинице полностью заселены. В целях экономии электроэнергии установленные системы должны обеспечивать возможность дистанционного выключения (например, с поста службы размещения) систем отопления и вентиляции в свободных номерах, либо в тех номерах, где гости временно отсутствуют.

Для того, чтобы гость не испытывал дискомфорта в момент, когда он входит в номер, где до этого в течение некоторого времени никто не проживал, отопительно-вентиляционная система гостиницы должна быть готова привести заселяемый номер в комфортный режим в самые короткие сроки;

- легкости в обслуживании. В гостинице время, затраченное на обслуживание установленной в комнате отопительно-вентиляционной системы, есть время чистого простоя номера и, следовательно, влечет за собой прямые финансовые потери.

Таким образом, рекомендуется, чтобы все элементы отопительно-вентиляционных систем гостиничных номеров и, особенно тех, которые обслуживают все или группу номеров, были максимально надежными и требовали минимальных работ по обслуживанию, даже если стоимость таких систем будет более высокой.

Как правило, в номерах необходимо поддерживать температуру воздуха 26°С при относительной влажности 50% в летний период и 20°С при относительной влажности 50% зимой.

Однако, если планируются заезды иностранных гостей, целесообразно снизить на пару градусов летнюю температуру и настолько же повысить зимнюю.

Иностранные гости, особенно из стран Азии, Ближнего Востока и Северной Америки, считают для себя более привычным в доме совершенно иной температурный режим, нежели итальянцы. В Соединенных Штатах в жилых помещениях, поддерживается постоянная температура 24°С и летом, и зимой.

При устройстве отопительно-вентиляционных систем могут применяться различные технические решения.

Системы “SPLIT” и “MULTISPLIT”

Для реконструкции старого гостиничного фонда рекомендуются отопительно-вентиляционные установки “Split” настенного типа или установленные  в подвесном потолке за входной дверью.

Такие системы позволяют обеспечить:

• возможность оперативного ремонта и обслуживания оборудования в одной или нескольких комнатах, не затрагивая остальные гостиничные номера;

• кратчайшие сроки установки систем;

• возможность использования аппаратов типа тепловой насос (с сохранением уровня затрат на установку). В этом случае в регионах с более теплым климатом, например на морском побережье, комнаты, первоначально предназначавшиеся только для проживания летом, могут использоваться и в зимний период;

• низкую стоимость отопительно-вентиляционной системы; для одного гостиничного номера среднего уровня - около 3 000 000 ит. лир, если это системы охлаждения, и 3 500 000 – для тепловых насосов.

• централизованное управление отопительно-вентиляционной системой, при котором портье имеет возможность отключать оборудование в незанятых гостиничных номерах;

• практическую бесшумность работы внутренних и внешних блоков.

Современные “Split” системы, например, с изменяемым объемным расходом холодильного агента (VRV) отличаются большой экономичностью и могут иметь до шестнадцати внутренних блоков при одном внешнем.

Большим недостатком “Split” и “Multisplit” систем, если не применять напольные внутренние блоки с внешним воздухозабором (а таковые не всегда можно найти), является практическое отсутствие необходимой вентиляции комнат. Для вентиляции при использовании “Split” систем обычно применяется центральная система с подачей воздуха в каждое жилое помещение.

Системы с вентиляторными конвекторами (fancoil)

Такие системы применяются главным образом во вновь строящихся гостиницах. Как правило, при строительстве предусматривается установка аппарата за подвесным потолком у входа в номер, забор рециркуляционного воздуха производится снизу, а приток – в горизонтальном направлении (см. рис. 1).

установки вентиляторного конвектора (fancoil)

Рисунок 1. (подробнее)

Схема типовой установки вентиляторного конвектора (fancoil) в гостиничном номере.

Аппарат встраивается, как правило, в подшивном потолке у входной двери. Воздухозабор рециркуляционного воздуха - снизу. Подача наружного воздуха – через оборудованное регулируемой заслонкой отверстие в задней стенке. Приток воздуха в номер - через регулируемый воздухораспределитель. Во избежание вибрации во всех соединениях аппарата с элементами конструкции здания применяются виброизолирующие элементы

Среди аппаратов данного типа для использования в гостиничном хозяйстве пригодными в наибольшей степени считаются:

• аппараты с двухтрубной обвязкой. Подача вентиляционного наружного воздуха от центральной установки осуществляется по воздуховодам, проложенным в коридоре и выведенным в корпус аппарата. Таким образом обеспечивается необходимый приток воздуха для вентиляции помещения (от 10 до 25 л/с на каждого постояльца). Кроме того, в случаях, когда в переходный период часть комнат должна отапливаться, а другая - быть умеренно прохладной, охлаждение может обеспечиваться посредством подачи в номер наружного воздуха, имеющего температуру 14-15°С, тогда как в трубопроводе теплообменников будет продолжать циркулировать горячая вода.

Чтобы гарантировать оптимальное управление температурой воздуха в помещениях, регулирование необходимо осуществлять посредством клапана, управляемого соответствующим термостатом контроля температуры воздуха в помещении, который регулирует подачу воды в теплообменник.

• аппараты с четырехтрубной обвязкой. Распределение воздуха осуществляется аналогично схеме, описанной выше (аппараты с двухтрубной обвязкой).

В этих случаях температура первичного воздуха значения не имеет, поскольку охлаждение и отопление номеров в межсезонный период обеспечивается одновременной циркуляцией горячей и холодной воды в двух распределительных контурах. Регулирование работы аппарата производится посредством имеющихся в каждом контуре клапанов (двухходового либо трехходового), действующих поочередно, в зависимости от сигнала, поступающего от термостата регулирования температуры воздуха в помещении.

В силу высокой стоимости аппараты такого типа применяются в случаях, когда использование других систем представляется невозможным. Типичный случай – гостиничные номера с большой площадью остекления, некоторые из которых в определенное время в зимний период требуется иногда охлаждать (и довольно значительно).

Системы с регулируемым расходом воздуха

Такие системы в настоящее время быстро распространяются в Соединенных Штатах. Они целиком воздушные и обеспечивают регулируемое смешение первичного и рециркуляционного воздуха на входе в помещение. При этом объем приточного воздуха остается постоянным. В конструкции используется смесительная коробка (рис. 2), оборудованная регулятором расхода первичного воздуха, поступающего по воздуховодам (регулятор управляется термостатом контроля температуры воздуха в помещении), и вентилятором, который забирает воздух из помещения, подмешивает к нему первичный воздух и поддерживает на постоянном уровне воздушный поток поступающий в помещение.

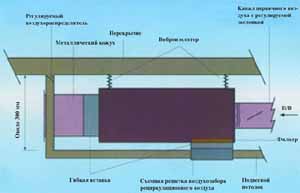

Схема аппарата со смесительной коробкой

Рисунок 2. (подробнее)

Схема аппарата со смесительной коробкой. Аппараты данного типа широко применяются в Соединенных Штатах в отопительно-вентиляционных системах гостиничного хозяйства. Их преимущество – регулируемый расход первичного воздуха и поддержание на практически неизменном уровне расхода приточного воздуха. В силу особенностей конструкции, аппараты позволяют использовать первичный воздух с низкой температурой (до 7 °С); при этом применяются стандартные воздухораспределители и обеспечивается значительная экономия средств на оборудовании воздуховодов

Таким образом, становится возможным избежать уменьшения объема приточного воздуха (“воздушный провал”), когда нагрузка охлаждения помещения (и, следовательно, расход первичного воздуха) падает слишком низко. Теплообменник обеспечивает подачу тепла, необходимого в зимний период. Теплообменник работает вместе с регулятором расхода первичного воздуха, который полностью никогда не отключается и обеспечивает необходимую вентиляцию помещений.

В результате для всех постояльцев гостиницы гарантируется возможность одновременного обеспечения отопления и охлаждения. Аппараты данного типа вобрали в себя преимущества воздушных отопительно-вентиляционных систем с регулируемым расходом воздуха (снижение затрат по эксплуатации вентилятора, возможность использования высокоскоростных воздуховодов и проч.) и преимущества установок с постоянным расходом воздуха (отсутствие “воздушных провалов”, использования стандартных воздухораспределителей).

Возможность смешивания воздуха из помещения с первичным воздухом позволяет использовать первичный воздух, имеющий очень низкую температуру (10-7°С), избегая при этом проблем с воздухораспределением. В силу данной особенности уменьшаются размеры воздуховодов, снижаются эксплуатационные расходы вентилятора: в самом деле, при температуре воздуха в помещении 26°С объем воздуха, необходимого, к примеру, с температурой 9°С для ассимиляции теплоизбытков  составляет 64% от объема требуемого воздуха с температурой 15°С.

Насколько нам известно, в настоящее время в Италии аппараты со смесительными коробками пока не эксплуатируются. Однако, они есть на рынке и заслуживают того, чтобы о них знали.

Тепловая нагрузка

Летний период

Основную нагрузку гостиничных номеров составляют теплопоступления через ограждающие конструкции, ее расчет особой сложности не представляет.

В качестве дополнительных могут рассматриваться следующие нагрузки:

• от людей, 65 Вт/чел явного тепла и 65 Вт/чел скрытого;

• от освещения, для которого, в среднем, можно установить нагрузку от 5 до 10 Вт/м2, если иное не предусмотрено требованиями архитектора проекта.

Теоретически в период пиковой нагрузки (то есть днем) свет должен быть выключен. Однако данные значения будет все-таки лучше принять во внимание, поскольку чаще всего свет в помещениях жильцы не выключают;

• от бытовых электрических приборов. В гостиничных номерах к данной категории можно отнести лишь холодильник, который, как правило, выделяет не более нескольких десятков Вт. Другие источники, например, фен, можно смело исключить, поскольку его применение крайне ограничено по времени;

• от наружного воздуха. Его тепло следует рассматривать с учетом внешних климатических условий. Что касается объемного расхода, его значение рассматривается на основе показателя 15 л/с на каждый гостиничный номер в соответствии с требованиями норм ASHRAE-1989.

Зимний период

О зимней нагрузке можно сказать немного.

Это всего лишь:

• теплопотери самого гостиничного здания, рассчитываемые по проектным данным в зависимости от теплоизоляции сооружения и в соответствии с требованиями Закона 10/91;

• наружный воздух, составляющая которого в нагрузке рассчитывается по проектным условиям для тех же значений объемного расхода, что в летний период.

В случае отопления следует учесть явное тепло от людей и от освещения. По нашему мнению, однако, его не следует принимать в расчет при оценке теплопотерь, поскольку таким образом обеспечивается более быстрый запуск (и отключение) отопительно-вентиляционной системы в рабочий режим. С этой целью было бы неплохо предусмотреть превышение мощности установленных комнатных аппаратов примерно на 20%, но не учитывать его при определении мощности источника тепла, потому что вряд ли когда-либо потребуется запустить и вывести в рабочий режим все гостиничные номера одновременно.

Другие соображения

Оборудование для производства холода (холодильная установка либо конденсаторно-компрессорный блок “Split” систем) должны размещаться так, чтобы шум их работы не доставлял неудобств постояльцам гостиницы. Необходимо удостовериться в том, что, по крайней мере, ночью (то есть, когда отопительно-вентиляционная установка работает на низких оборотах) шум от работы механизмов целиком покрывается шумовым фоном внешней среды. В противном случае следует отрегулировать систему таким образом, чтобы уровень шума не выходил за допустимые пределы.

С особой тщательностью следует выбирать по параметрам шумности аппараты, которые планируется установить в помещениях. При их выборе необходимо учитывать, что максимальный слышимый уровень шума должен составлять 30 NC (35 dBA) на минимальной скорости (при работе в ночной период).

Обычно соблюдение данных требований не составляет особой проблемы, если применяется “Split” система, поскольку внутренние блоки, как правило, имеют достаточно низкий уровень шума. В случае использования систем с вентиляторными конвекторами (fancoil) необходимо производить их выбор по средней скорости вентилятора, потому что на максимальной скорости шум этих аппаратов превышает уровень, допустимый для ночного периода.

Пример расчета стоимости отопительно-вентиляционной системы

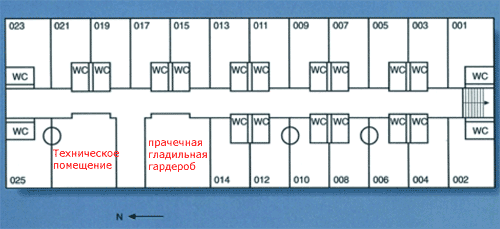

План мотеля, рассматриваемого в качестве примера расчета вентиляционно-отопительной системы

Рисунок 3.

План мотеля, рассматриваемого в качестве примера расчета вентиляционно-отопительной системы. Здание спроектировано для строительства в дальнем пригороде Милана. Общая площадь двадцати гостиничных номеров, для которых необходимо организовать вентиляцию и отопление (включая санузлы), составляет 370 м2 кубатурой примерно 1040 м3

Пример расчета, который мы здесь рассмотрим, относится к мотелю в дальнем пригороде Милана.

Здание мотеля одноэтажное, номера расположены по обеим сторонам центрального коридора (см. рис. 3). Потолочное перекрытие коридора допускает установку подвесного потолка. В западной части здания есть помещение, где на нулевом уровне можно оборудовать небольшой тепловой пункт, а на крыше установить холодильную установку и оборудование для обработки первичного воздуха.

В гостинице предусмотрены 20 двойных номеров общей площадью около 370 м2 (включая санузлы) при высоте потолков 2,8 м.

Общий объем, подлежащий вентиляции и отоплению, составляет примерно 1040 м3. Служба размещения, ресторан, кухня и административно-хозяйственные службы расположены в другом здании, обслуживаемом отдельной вентиляционно-отопительной системой, которая в данной статье не рассматривается.

С учетом места расположения мотеля и типа постояльцев (жители Италии, следующие проездом) следует ориентироваться на такие показатели:

Летний период

• Температура воздуха в помещении 26°С, относительная влажность – 50 + 10%;

• Температура наружного воздуха 32°С, относительная влажность – 50 + 10%.

Зимний период

• Температура воздуха в помещении 20°С, относительная влажность – 45 + 15%;

• Температура наружного воздуха - 5°С, относительная влажность – 100%.

Состав отопительно-вентиляционной системы

В силу конструктивных особенностей по действующим строительным нормам и правилам такому зданию при больших площадях остекления (данное обстоятельство на рисунке не отражено) требуется минимальное аэроосвещение, что в свою очередь обусловило выбор системы с вентиляторными конвекторами (fancoil).

Как было уже отмечено, для установок этого типа минимальный воздухообмен составляет 15 л/с на один гостиничный номер. Однако, в нашем конкретном случае был предусмотрен значительно больший объем наружного воздуха (25 л/с на человека), поскольку из-за непрерывной смены постояльцев (turn over) необходимо в кратчайшие сроки обеспечить устранение остаточных запахов (сигаретный дым и проч.).

Кроме того, для гостиничных структур такого типа не является исключением заселение одного и того же номера несколько раз в день.

В рассматриваемом случае вентиляция помещений обеспечивается подачей обработанного наружного воздуха в центральном кондиционере и распределением его в номера по сети воздуховодов к fancoil, установленным в подвесном потолке прихожей с понижением на 40 см от уровня потолочного перекрытия.

Удаление воздуха - вытяжной системой из санузлов, имеющих объем около 9 м3.

Количество первичного воздуха достаточно для вентиляции санузлов, поскольку 20-и объемов в час с запасом хватает, чтобы обеспечивать в них смену воздуха каждые три минуты.

Управление работой fancoil осуществляется посредством электронного трехходового клапана, установленного на теплообменнике, регулируемом термостатом контроля температуры воздуха в помещении.

Таким образом, устраняются циклические включения и выключения вентилятора, которые будут действовать на нервы во время сна, если вывести термостат непосредственно на вентилятор.

Термостаты в обязательном порядке оснащаются переключателем “лето/зима”, который во избежание всякого рода недоразумений управляется с центрального пульта технической службы.

Охлажденная вода производится холодильным агрегатом с воздушным конденсатором, установленным на крыше технической комнаты. В самой комнате, расположенной в западной части здания, оборудован тепловой пункт. Кроме того, там размещены насосные агрегаты, расширительный бак, бак-аккумулятор и котел.

Горячая вода для системы горячего водоснабжения производится отдельным тепловым генератором, который в нашем примере не рассматривается.

Агрегат обработки воздуха установлен снаружи вблизи холодильного агрегата.

С учетом расположения насосов, распределительная сеть, в целях обеспечения ее сбалансированности, построена в виде контура Тикельмана (Tickelmann) с инверсионным возвратом. Для обеспечения необходимого поглощения влаги и поддержания холодного резерва летом и в межсезонье первичный воздух должен подаваться при температуре 14°С с фиксированным контролем.

В зимний период первичный воздух должен иметь ту же температуру, поскольку управление fancoil посредством трехходового клапана позволяет осуществлять последующий подогрев воздуха, избегая холодных воздушных течений. Кроме того, даже при отсутствии подачи тепла, то есть когда регулирующий клапан полностью закрыт, температура подаваемого воздуха никогда не будет слишком холодной, потому что точка смешивания первичного воздуха и воздуха из помещения не должна опускаться ниже 18°С.

Как уже подчеркивалось, кондиционер первичного воздуха (см. рис. 4) размещается в помещении, прилегающем к тепловому пункту, и имеет клапан наружного воздуха с электроприводом. Клапан закрывается при выключении двигателя вентилятора и включении термостата для предотвращения замерзания воды в теплообменнике. В состав кондиционера входят также фильтры предварительной очистки, карманные  фильтры, степень очистки - 85%, калорифер, увлажняющий блок, воздухоохладитель и вентилятор.

Фиксированное переключение “лето/зима” предусматривает наличие подающего модулирующего термостата, отрегулированного на 14°С, и контролирует последовательно положение трехходового клапана теплообменников.

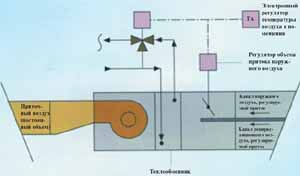

Схема узла обработки воздуха и гидравлической установки

Рисунок 4. (подробнее)

Схема узла обработки воздуха и гидравлической установки в качестве примера регулирования работы системы в рассматриваемом проекте

Нагрузка в летний период

Общая нагрузка на fancoil соответствует разнице между максимальной одновременной нагрузкой по явному теплу (26830 Вт). Тепло наружного воздуха не учитывается на этом этапе, а также при определении типоразмеров fancoil, поскольку нужно принять в расчет неизбежные потери тепла трубопроводов, обеспечить наличие некоторого резерва мощности и ускорение запуска вентиляционно-отопительных систем гостиничных номеров.

А вот нагрузка на воздухоохладитель узла обработки первичного воздуха, составляет при этом 24200 Вт. Данное значение является суммой:

• скрытого тепла помещения - 2200 Вт;

• скрытого тепла по наружному воздуху - 14800 Вт;

• явного тепла по наружному воздуху - 7200 Вт.

Значение нагрузки на холодильную установку, в соответствии с которой она выбирается, рассчитывается как сумма:

(26380 + 24200) = 51030 Вт

Нагрузка в зимний период

Тепловая мощность, которую должен будет производить тепловой генератор, является суммой:

• теплопотерь - 26390 Вт;

• явного тепла по наружному воздуху - 7200 Вт;

• общей нагрузки, необходимой для обработки наружного воздуха (см. рис. 5), т. е. 45000 Вт.

Значение нагрузки на тепловой генератор, в соответствии с которым он подбирается, рассчитывается следующим образом:

(26390 + 7200 + 45000) = 78590 Вт,

из которых (26390 + 7200) = 33590 Вт нагрузка fancoil, а 45000 Вт – на калорифер узла обработки воздуха.

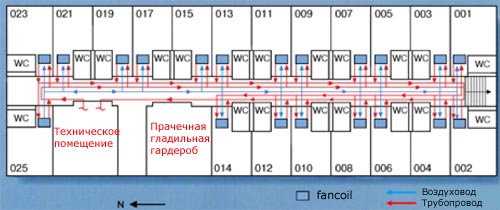

Однорядная схема распределения воздуха и распределения воды по fancoil

Рисунок 5.

Однорядная схема распределения воздуха и распределения воды по fancoil вентиляционно-отопительным терминалам в рассматриваемом нами примере.

В целях упрощения чертежа линии отвода конденсата опущены

Выбор fancoil

С учетом типологии применения в нашем случае необходимы горизонтальные встраиваемые fancoil. Поскольку в системе, где используется наружный воздух, fancoil ассимилируют только явное тепло, в режиме охлаждения необходимо, чтобы температура поверхности теплообменника никогда не опускалась ниже точки росы воздуха помещения.

Все это можно обеспечить, если организовать в fancoil циркуляцию воды с температурой от 10 до 15°С, приготовляемой в пластинчатом теплообменнике, куда подается вода температурой от 9 до 14°С от холодильной установки для питания воздухоохладителя кондиционера.

С целью не допустить вертикального расслоения, горячая вода, подаваемая в fancoil в зимний период, должна иметь температуру 50°С. Как и охлажденная вода, в данном случае горячая вода температурой 50°С будет производиться тем же пластинчатым теплообменником, в который в зимний период подается вода из котла температурой 80°С, используемая для теплоснабжения кондиционера.

Для гарантии требуемой бесшумности, рабочие агрегаты должны выбираться по максимальным показателям звукового давления 35 dBA на минимальной скорости, которая, вероятно, будет применяться только при работе в ночной период.

В самом деле, в режиме охлаждения ночная нагрузка ограничена. В режиме отопления мощность агрегатов избыточна.

Выбранный поставщик оборудования производит fancoil с тангенциальным вентилятором, модели которого, подходящие по типоразмерам для рассматриваемого случая, имеют уровень звукового давления в пределах от 36 до 49 dBA на максимальной скорости (включаемой при работе в режиме охлаждения) и от 25 до 34 dBA на минимальной скорости.

Распределение воды по fancoil обеспечивается в контуре с инверсионным возвратом по трубопроводу, выполненному из черной стали с теплоизоляцией. Конденсат отводится по ПВХ-трубам подведенным к канализационному сливу каждого номера мотеля.

Должно быть предусмотрено:

• 8 вентиляционно-конвекторных агрегатов размера 05;

• 10 вентиляционно-конвекторных агрегатов размера 04;

• 2 вентиляционно-конвекторных агрегата размера 06.

Кроме того, потребуются:

• 18 комплектов - подающий короб + воздухораспределитель из анодированного алюминия с двойным рядом регулируемых решеток 200 х 600 мм для fancoil размеров 04 и 05;

• 2 аналогичных комплекта 200 х 800 мм для fancoil размера 06.

А также:

• 18 воздухозаборных решеток из анодированного алюминия для терминалов размеров 04 и 05;

• 2 аналогичных решетки для терминалов размера 06.

У выбранных агрегатов максимальная потеря давления составляет около 6 кПа. Данный показатель следует учесть при закупке водяных насосов.

Выбор холодильной установки

Выбор холодильной установки производится по сумме нагрузок fancoil плюс нагрузка на воздухоохладитель - это примерно 51 кВт.

Чтобы обеспечить необходимое осушение воздуха, подбирается разность температур 9°С - 14°С.

Объемный расход воды, соответствующий такой разности температур, составляет 2,44 л/с, тогда как расчетная наружная температура 32°С по сухому термометру (B.S.), то есть соответствует требованиям проекта по климатическим условиям эксплуатации объекта.

По проекту выбранный нами агрегат имеет мощность 54 кВт. Следовательно, он в состоянии гарантировать определенный запас мощности на случай, если климатические  условия выйдут за рамки проектных значений (в условиях Паданской равнины это весьма вероятно). При этом агрегат потребляет 16,6 кВт, а его показатель СОР составляет 3,25. Потери нагрузки такой холодильной установки составляют 15 кПа, если объемный расход обрабатываемой воды находится на проектом уровне, то есть составляет 2,44 л/с.

Шум от агрегата в открытом пространстве на дистанции 10 м составляет 48 dBA. Такой показатель более чем приемлем, к тому же агрегат установлен на крыше технического помещения в западной части жилого корпуса мотеля, где никто его особо “слушать” не будет.

Выбор кондиционера

Кондиционер обработки первичного воздуха устанавливается снаружи. Имеет корпус, выполненный из панелей пераллюмана. Схема кондиционера приведена на рис. 4.

Кондиционер обеспечивает объемный расход воздуха 1000 л/с, при этом давление составляет 150 Па, что на этапе предварительного расчета является достаточным для проектируемой системы воздуховодов.

Схема системы (ее расчетные детали мы опустим, поскольку сути данной статьи они не касаются) приведена на рис. 5. Там же приведена схема распределения воды в сети fancoil (ее расчетные детали мы так же опустим; кстати, отметим, что для простоты изложения на рисунке опущена схема линий отвода конденсата).

Как представлено на рис. 6, воздухоохладитель должен снизить температуру воздуха с 32°С относительной влажностью 50% до 14°С относительной влажностью 94%, что обеспечивается холодной водой с параметрами 9°С –14°С.

На том же рисунке видно, что в режиме отопления воздух должен нагреваться от – 5°С до 32°С, тогда как увлажнитель должен обеспечить практически насыщенный воздух температурой 14°С.

В калорифер подается вода, имеющая температуру 80°С. Распределительная сеть та же, по которой в режиме охлаждения в воздухоохладитель подается охлажденная вода.

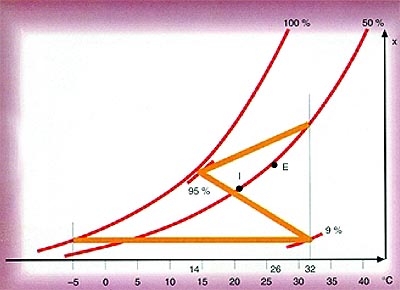

Психрометрическая диаграмма работы кондиционера

Рисунок 6.

Психрометрическая диаграмма работы кондиционера

Выбор насосов и теплообменника

Горячая вода, необходимая для отопления в зимний период, производится тепловым генератором, имеющим мощность 80 кВт. Генератор подключается к главному распределительному контуру (открываются отсекающие клапаны и закрываются отсекающие клапаны холодильной установки).

Следовательно, достаточно, если насосы главного контура будут рассчитаны на условия летней эксплуатации, которые являются наименее благоприятными.

Насосы должны быть рассчитаны на объемный расход воды 2,44 л/с с напором 150 кПа. Такое давление на этапе предварительного расчета системы представляется достаточным. Таким образом, мы должны остановить наш выбор на сдвоенном насосе соответствующей мощности.

Что касается распределения воды для fancoil, то главная сеть питает непосредственно пластинчатый теплообменник (по соображениям предосторожности теплообменник выбирался по сумме максимальных нагрузок fancoil, то есть на 36,7 кВт с водой температурой 9/14°С в первичном контуре и 10/15°С во вторичном). Вторичный контур теплообменника управляется трехходовым клапаном с фиксированной регулировкой на 10°С. Из характеристик fancoil видно, что мощность насосов во вторичном контуре соответствует 1,752 л/с. То есть насосы для вторичного контура должны выбираться из указанного расчета мощности для напора 150 кПа, - эти характеристики на данном этапе представляются достаточными для обеспечения работы системы. Вновь наш выбор мы останавливаем на cдвоенном насосе, имеющем соответствующие показатели.

Выбор воздуховодов

Приточный воздуховод прокладывается в подвесном потолке по центральному коридору вместе с трубопроводом, подводящим воду на fancoil

Подробная проработка сети воздуховодов, которая в целях обеспечения минимальной шумности эксплуатации была рассчитана на довольно малую скорость (4 м/с), не входит в задачу автора и, следовательно, рассмотрена здесь не будет.

Следует только отметить, что сеть воздуховодов в целом имеет ориентировочный вес 850 кг и общую площадь около 80 м2.

Расчетные потери давления составляют 150 Па. Воздуховоды выполняются из оцинкованной стали с изоляцией из пенополиуретана.

Сеть распределения воды

Холодильный агрегат размещается на крыше технической комнаты, в которой размещается тепловой пункт. Там же установлены насосы, теплообменники, расширительные баки и бак- аккумулятор главного контура распределения воды (емкостью около 750 л).

Общая протяженность трубопровода главного контура (с инверсионным возвратом) составляет около 30 м собственно главного контура (средний диаметр 2”) и примерно 160 м контура распределения воды на fancoil (средний диаметр 1-1/2”). Все линии имеют теплоизоляцию.

Как таковой сети отвода конденсата нет, поскольку к каждому терминалу подведена сливная ПВХ-труба диаметром 1”, выходящая непосредственно в ближайший сантехнический слив.

Смета расходов

В результате с учетом требований проекта и характеристик выбранного оборудования можно составить смету расходов по оборудованию вентиляционно-отопительной системы, приведенную в таблице 1.

По соображениям краткости изложения многие статьи указанной сметы (например, комплект управления, рабочая сила, трубопроводы) имеют весьма схематичное описание и выражены лишь итоговыми цифрами, полученными непосредственно от поставщиков изделий, работ и услуг. Нам представляется, что на этапе составления ориентировочной сметы более детальный анализ данных расходов смысла не имеет.

Заключение

Мы рассмотрели в данной статье пример вентиляционно-отопительной системы высшего качества, предназначенной для средних и малых мотелей в пригородной зоне. Приведенные данные позволяют рассчитать некоторые любопытные параметры, которые могут оказаться полезными при проектировании аналогичных структур.

Это, в частности:

• стоимость вентиляционно-отопительного оборудования на 1 м2 гостиничной площади ит. лир 110220000/370 = 298000 ит. лир/м2

• стоимость вентиляционно-отопительного оборудования на 1 м3 гостиничной площади ит. лир 110220000/1040 = 106000 ит. лир/м3

• стоимость вентиляционно-отопительного оборудования на 1 гостиничный номер ит. лир 110220000/20 = 5510000 ит. лир за номер.

Предложенная система сама по себе представляется нам вполне “богатой” (значительные объемы подаваемого наружного воздуха, применение на терминалах регулирующих трехходовых клапанов, карманные фильтры кондиционера первичного воздуха и проч.). Очевидно, однако, что и ее можно усовершенствовать.

Сметные расходы вырастут, если в силу особенностей здания потребуется организация инфраструктуры с четырьмя трубопроводами в системе fancoil.

В этом случае стоимость дополнительных работ, обусловленных необходимостью разделения контуров циркуляции fancoil, установки второй сети распределения воды, установки на терминал второго трехходового клапана, приведет к увеличению сметных расходов на 20 – 30 % в зависимости от особенностей вентиляционно-отопительной системы.



Джорджо Рекалькати

Перепечатано из журнала RCI №3/96

перевод с итальянского С.Н. Булекова

Поделиться статьей в социальных сетях:

Статья опубликована в журнале “АВОК” за №1'1999

распечатать статью распечатать статью


Реклама
Реклама на нашем сайте
Яндекс цитирования

Подписка на журналы

АВОК
АВОК
Энергосбережение
Энергосбережение
Сантехника
Сантехника
Онлайн-словарь АВОК!


Реклама на нашем сайте
