Каковы будут главные требования к цифровым информационным моделям для прохождения экспертизы?

What will be the Main Requirements to Digital Information Models to Pass Expert Assessment?

D. N. Davydov, Head of the Project Office for Implementation of Information Modeling Systems in Moscow State Expert Review

Keywords: BIM, information modeling technologies, digital information model, project, expert review

Today Moscow is working on implementation of the information modeling technology in the building sector of the city, and the main objective is to provide a single standard for all stakeholders of the building process in the Capital.

Описание:

Москва сегодня работает над внедрением технологии информационного моделирования в деятельность строительного комплекса города, главной задачей при этом является обеспечение единого стандарта для всех участников строительного процесса в столице.

Каковы будут главные требования к цифровым информационным моделям для прохождения экспертизы?

Москва, поддержанная Минстроем России в качестве пилотного субъекта РФ по переходу на технологию информационного моделирования (ТИМ), сегодня работает над внедрением ТИМ в деятельность строительного комплекса города, и в первую очередь главная задача – обеспечение единого стандарта для всех участников строительного процесса в столице.

BIM

BIM – это принципиально новый подход к проектированию в строительной отрасли. Термин пришел из-за рубежа и его перевод имеет различные интерпретации. С английского языка он может быть переведен как «информационная модель здания» или «информационное моделирование здания». В российском строительном сообществе сформировалось устойчивое словосочетание «технология информационного моделирования», под которым также понимается BIM. На государственном уровне понятие BIM имеет более широкое значение и более комплексную трактовку, нежели информационное моделирование зданий. Имеют место следующие особенности понимания этого термина в России.

  • Российским аналогом аббревиатуры BIM является аббревиатура ТИМ, хотя надо заметить, что этот термин не совсем точно передает суть процесса строительства объектов капитального строительства ОКС.
  • Объектом информационного моделирования могут быть не только здания, но и сооружения, т.е. ОКС.
  • Процесс взаимодействия участников строительства, в результате которого формируются сведения, включающие цифровые информационные модели и прочие документы в электронной форме, сопровождающие объект капитального строительства на протяжении всего жизненного цикла, более точно отражает термин «информационное сопровождение объекта капитального строительства».

С учетом перечисленных выше особенностей Мосгосэкспертизой были предложены следующие термины и определения:

  • Информационная модель объекта капитального строительства (информационная модель) – совокупность цифровых информационных моделей и документов в электронной форме об объекте капитального строительства, формируемых на протяжении его жизненного цикла (при проведении инженерных изысканий, подготовке обоснования инвестиций, проектировании, строительстве, эксплуатации, реконструкции, капитальном ремонте и выводе из эксплуатации).
  • Цифровая информационная модель объекта капитального строительства (цифровая информационная модель) – объектно-ориентированное параметрическое пространственное представление физических и функциональных характеристик объекта капитального строительства, созданное с помощью специализированных систем автоматизированного проектирования, содержащее набор атрибутов по объекту, по каждому элементу объекта, необходимых для решения задач в течение жизненного цикла (при проведении инженерных изысканий, подготовке обоснования инвестиций, проектировании, строительстве, эксплуатации, реконструкции, капитальном ремонте и выводе из эксплуатации).
  • Информационное сопровождение объекта капитального строительства –  процесс формирования и ведения информационных моделей объектов капитального строительства в результате взаимодействия застройщика, технического заказчика и лиц, выполняющих инженерные изыскания, подготовку обоснования инвестиций, разработку цифровых информационных моделей, подготовку проектной документации, в том числе на основе цифровых информационных моделей, строительство, эксплуатацию, реконструкцию, капитальный ремонт и вывод из эксплуатации.

Важнейшим этапом во внедрении технологии информационного моделирования является разработка требований к цифровым информационным моделям объекта капитального строительства для каждой стадии жизненного цикла. Целью разработки требований к цифровым информационным моделям на государственном уровне являются стандартизация подхода к проектированию с применением технологии информационного моделирования и, как следствие, организация удобного и эффективного взаимодействия участников реализации проекта объекта капитального строительства. Это поможет не только оптимизировать процесс строительства и сэкономить деньги инвестора (в том числе государства), но и повысить качество и безопасность построенных объектов для граждан. В этом вопросе большую роль играют аспекты, касающиеся как формата используемых данных, так и правил разработки цифровых информационных моделей на разных стадиях жизненного цикла и методов работы с данными.

Требования к цифровым информационным моделям

Рисунок 1.

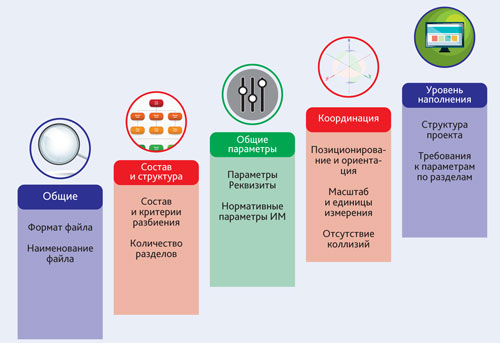

Требования к цифровым информационным моделям

К настоящему моменту, с учетом мирового опыта и особенностей работы Строительного комплекса Москвы, разработаны требования к цифровым информационным моделям для прохождения экспертизы при использовании технологии информационного моделирования (далее – требования к цифровым информационным моделям), предназначенные для представления проектов в Мосгосэкспертизу для проведения государственной экспертизы проектной документации объектов капитального строительства. Требования к цифровым информационным моделям сформулированы для таких объектов, как многоквартирные дома, амбулаторно-поликлинические и учебно-воспитательные объекты. На сегодняшний день одной из основных задач Мосгосэкспертизы является организация совместной работы застройщиков, проектировщиков и других компаний с учетом новой составляющей – технологии информационного моделирования. Требования к цифровым информационным моделям станут ключом к достижению этой цели.

Установление требований к цифровым информационным моделям объектов капитального строительства является первым большим шагом в становлении ТИМ в Москве. Требования к цифровым информационным моделям обеспечивают нормативные, информационные и технологические условия для оказания услуг по экспертизе проектов, выполненных с применением технологии информационного моделирования. Кроме того, они позволят провести технологическую оптимизацию проверок. Мы уверены, что благодаря требованиям к цифровым информационным моделям качество проведения экспертизы выйдет на новый уровень.

С 2014 года Мосгосэкспертиза успела накопить серьезный опыт проведения экспертизы цифровых информационных моделей – всего за это время мы проверили 13 комплектов проектной документации, выполненных с применением технологии информационного моделирования. Поэтому сегодня мы точно знаем, какие особенности нужно учитывать при формировании требований к цифровым информационным моделям, чтобы облегчить работу проектировщиков и экспертов. Требования к цифровым информационным моделям – один из первостепенных вопросов, которые возникают, когда мы говорим о подаче проекта в экспертизу и о возможности обработать полный объем данных, заложенных в информационную модель. Требования к цифровым информационным моделям также учитывают технические и организационные особенности, возникающие при подаче проекта.

Рисунок 2.

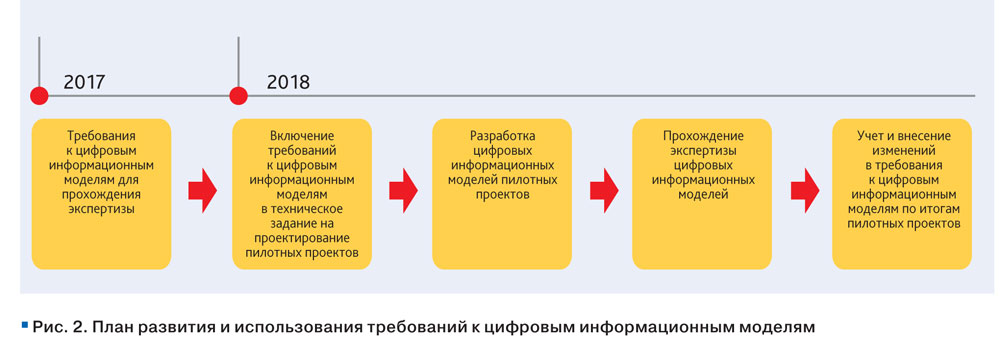

План развития и использования требований к цифровым информационным моделям

Требования к цифровым информационным моделям имеют понятную и четкую структуру с иерархией от общего к частному. Это важный момент, которому было уделено немало времени, поскольку и проектировщики, и эксперты должны однозначно понимать, трактовать и применять их на практике.

Общие требования к цифровым информационным моделям содержат требования к формату, размеру и наименованию файлов цифровых информационных моделей. Выполнение этих требований позволит однозначно идентифицировать принадлежность файлов к конкретному проекту, что очень важно с учетом того, что проект может насчитывать от трех до десяти (и более) цифровых информационных моделей в зависимости от размера и сложности объекта. Имя файла также позволит распознать раздел, подраздел или части раздела для проверки состава проекта.

Требования к составу и структуре сводной цифровой информационной модели объекта капитального строительства представляют указания к составу и критериям разбиения на отдельные цифровые информационные модели (например, по разделам проектной документации), а также регламентируют допустимое количество разделов.

Требования к параметрам, общим для всех цифровых информационных моделей, можно разбить на требования к параметрам-реквизитам, которые необходимы для однозначной идентификации различных цифровых информационных моделей, и требования к нормативным параметрам.  Последние обязательно должны содержать общие проектные, климатические и технико-экономические показатели.

Требования к координации цифровой информационной модели обеспечивают применение единых единиц измерения, точное позиционирование и ориентацию цифровых информационных моделей в проекте, а также возможность проверки проекта на отсутствие коллизий.

Требования к количеству разделов сводной цифровой информационной модели определяют обязательный порядок представления разделов и подразделов проектной документации, подготовленной на основе цифровых информационных моделей. Обязательным является выполнение на основе цифровых информационных моделей следующих разделов проектной документации:

  • «Архитектурные решения»,
  • «Конструктивные и объемно-планировочные решения»,
  • «Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений».

Требования к уровню проработки цифровых информационных моделей определяют степень графической и информационной детализации цифровых информационных моделей, необходимой для прохождения экспертизы.

Нормативные требования разделов «Мероприятия по обеспечению пожарной безопасности», «Мероприятия по обеспечению доступа инвалидов» и «Мероприятия по обеспечению соблюдения требований энергетической эффективности и требований оснащенности зданий, строений и сооружений приборами учета используемых энергетических ресурсов» включены в разделы «Архитектурные решения», «Конструктивные и объемно-планировочные решения» и «Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений» в виде дополнительных обязательных параметров.

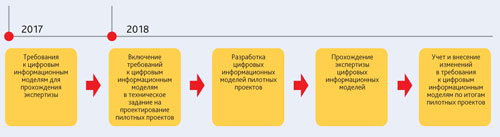

В настоящее время требования к цифровым информационным моделям проходят апробацию при проектировании «пилотных» объектов капитального строительства в Москве. План развития и использования требований к цифровым информационным моделям представлен на рис. 2.

Наряду с требованиями к цифровым информационным моделям подготовлена московская строительная система классификаторов для разработки цифровых информационных моделей, которая будет более подробно рассмотрена в следующем номере.

На настоящий момент подготовлен исчерпывающий список требований к цифровым информационным моделям для прохождения экспертизы при использовании ТИМ. Это означает, что экспертизу проектов в ближайшее время ожидает настоящая технологическая революция с внедрением новых процедур проверки цифровых информационных моделей.
