Программа подбора VRF системы LG MULTI V

Как известно, центральные системы кондиционирования с переменным расходом хладагента (VRF-системы) появились в 80-х годах двадцатого века как альтернатива традиционным водо-воздушным системам на базе холодильных машин. Появление этих систем было вызвано, в первую очередь, поиском путей снижения энергетических затрат на систему кондиционирования здания, величина которых может составлять почти половину от всей энергии, которая потребляется современным зданием. Именно благодаря своей энергетической эффективности, которая значительно превышает эффективность систем кондиционирования с промежуточным теплоносителем, VRF-системы с каждым годом все более широко применяются в строительстве общественных и жилых зданий. При проектировании любой системы кондиционирования необходимо учитывать множество факторов, влияющих на работу системы, и, в конечном итоге, на параметры микроклимата в помещениях, которые она обслуживает. Самым сложным является определение реальных рабочих параметров системы: холодо- и теплопроизводительности, потребляемой мощности при изменяющихся параметрах окружающей среды снаружи и внутри здания при изменении тепловых нагрузок в помещениях. Но самое главное, необходимо оценить величину потерь теплоты в трубопроводах при передаче энергии в различные помещения здания. Вначале проектирование этих систем осуществлялось вручную с использованием методик, разработанных их производителями. Например, чтобы вычислить потери тепло- или холодопроизводительности системы, связанные с длиной и разветвленностью трубопроводов между наружным и внутренними блоками, при расчете производительности для каждого в отдельности ответвления трубопровода необходимо было определить сначала поправочный коэффициент, на который умножались номинальные значения производительности, взятые при заданных температурах снаружи и внутри здания. Эти поправочные коэффициенты вычислялись по графикам, построенным на основе нелинейного анализа экспериментальных данных по тепло- и холодопроизводительности системы для различной протяженности трубопроводов при стандартных условиях для одного внутреннего блока. (См. Рис. 1)

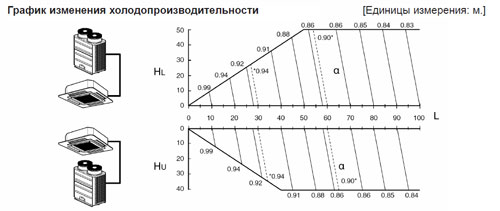

Рисунок 1. График определения поправочного коэффициента ? изменения холодопроизводительности системы с наружным блоком 10НР

HL - расстояние по вертикали между наружным и внутренним блоком, где внутренний блок расположен ниже наружного; HU - расстояние по вертикали между наружным и внутренним блоком, где внутренний блок расположен выше наружного; L – эквивалентная длина участка трубопровода. Как видно из вышесказанного, даже при высокой сосредоточенности и аккуратности инженера, производящего расчет системы, состоящей из одного наружного и, например, десяти внутренних блоков различных типов и производительности, расположенных на разных расстояниях от наружного блока, нельзя было с уверенностью избежать ошибок в таком расчете. Следует заметить, что правильность принятого проектного решения очень важна для заказчика, поскольку позволяет минимизировать затраты как на создание, так и на последующую эксплуатацию системы кондиционирования. Поэтому компания LG Electronics разработала специальное программное обеспечение LATS MULTI V для удобства проектирования системы MULTI V, максимально облегчающее работу проектировщика по подбору оборудования и принадлежностей, из которых состоит система, и проведению ее поверочного расчета. Программа LATS MULTI V была разработана на основе стандартов ASHRAE, экспериментальных данных, полученных производителем оборудования в процессе натурных испытаний VRF-систем, а также математических моделей расчета параметров потоков жидкостей и газов (Рис. 2). В результате эта удобная для пользователя программа выдает в графическом виде полную информацию об объекте, его помещениях и тепловых нагрузках в каждом из них, а также о параметрах проектируемой системы кондиционирования: количестве, типах и расположении наружных и внутренних блоков, их реальной производительности при заданных условиях эксплуатации, а также рассчитывает диаметры трубопроводов и требуемое количество хладагента.

Рисунок 2. Заставка при открытии программы LATS-Multi V

Перед началом проектирования системы задаются данные по расчетным параметрам воздуха снаружи и внутри помещения. Для этого в программу интегрирована база данных NASA по климатическим параметрам всех регионов мира, из которой проектировщик, выбирая регион или город, получает нужные значения температуры и влажности наружного воздуха в зависимости от того, для какого режима работы системы делается расчет: охлаждения или нагрева. Далее процесс проектирования СКВ идет по общепринятому алгоритму: 1. Расчет тепловых нагрузок в кондиционируемых помещениях 2. Выбор моделей и размещение внутренних блоков 3. Выбор типа и определение необходимого количества VRF систем 4. Определение мест расположения наружных блоков и трассировка трубопроводов 5. Проектирование сети электропитания наружных и внутренних блоков 6. Определение состава и элементов системы управления и трассировка кабеля управляющей системы Если тепловые нагрузки в помещениях вычисляются вручную, то расчет проводится для стационарных условий, т.е. при постоянных параметрах воздуха в помещении и снаружи, а также при постоянных тепловыделениях внутри помещения и неизменном во времени солнечном облучении. Однако, в качестве одного из инструментов расчета может быть также использована программа LATS-Load, разработанная LG Electronics. Применение этой программы позволяет учитывать изменения тепловой нагрузки во времени. Для этого требуется задание расчетной модели конструкции здания с указанием его расположения относительно сторон света, толщины стен, конструкций перекрытий и покрытий, величины остекления, а также графика загруженности помещений людьми, периодичностью работы основного технологического оборудования, освещения и т.п. Такое подробное задание условий эксплуатации помещения позволяет выполнить расчет тепловой нагрузки в динамических условиях, т.е. с учетом неравномерности тепловой нагрузки во времени и теплоаккумулирующей способности конструкции здания. Далее полученные тем или иным способом расчетные значения тепловых нагрузок вводятся в Программу LATS Multi V. (Рис. 3)

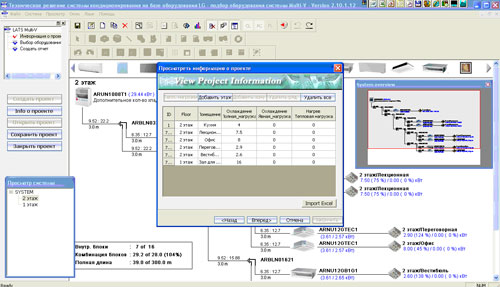

Рисунок 3. Окно ввода значений тепловых нагрузок в помещениях

Следующий этап заключается в подборе элементов системы кондиционирования: внутренних и наружных блоков, а также принадлежностей, куда входят и различные устройства управления (от индивидуальных до центральных). Все параметры этих элементов содержатся в базе данных, интегрированной в программу, и проектировщику остается лишь выбрать необходимый элемент, используя удобный графический интерфейс. Требуемый тип внутреннего блока, отображаемый в графическом меню программы, «переносится» мышкой и «привязывается» к требуемому помещению, а затем выбирается его типо-размер в зависимости от ранее заданной тепловой нагрузки. При этом проектировщик сразу видит реальную производительность блоков при ранее заданных параметрах воздуха. После того, как определена структура мультизональной системы и выбраны внутренние блоки, выбирается наружный блок и задаются расстояния между блоками как по вертикали, так и по горизонтали. Далее программа производит автоматическую проверку соответствия построенной схемы системы требованиям и ограничениям, заданным производителем оборудования. В результате определяются типо-размеры разветвителей, диаметры трубопроводов, а также количество хладагента, которое необходимо дозаправить в систему с учетом реальной длины трубопроводов. (Рис. 4).

Рисунок 4. Принципиальная гидравлическая схема системы MULTI V

Результаты расчета системы экспортируются в MS EXCEL в виде расширенного технико-коммерческого предложения, включающего в себя схемные решения системы (гидравлическую, электрическую схемы, схему системы управления), спецификацию компонентов системы с указанием их кратких технических характеристик и стоимости. В результате работы программа LATS Multi V позволяет оценить эффективность функционирования VRF-системы при различных режимах работы, проанализировать технологию кондиционирования всего здания и подобрать необходимую для обеспечения этой технологии систему управления. На данный момент программа полностью русифицирована. Получить программу можно у официальных дистрибьюторов LG Electronics, или загрузить с сайта www.lgmultiv.ru
