Модель современного дома с плоской крышей и примерами водосточных систем Raincon – Sita

Эксплуатируемые плоские кровли, облагороженные под открытые террасы или озелененные участки, становятся все более популярными. Такие решения позволяют создать дополнительные зоны отдыха, улучшить микроклимат в доме и повысить уровень приватности. Однако для успешного воплощения этих идей необходимо тщательно продумать все аспекты проектирования и монтажа водосточной системы, учитывая специфику эксплуатации плоских крыш и требования нормативных документов.

Проектирование и монтаж водосточных систем для плоских кровель требуют соблюдения ряда правил и рекомендаций, основанных на многолетнем опыте и анализе типичных проблем, таких как протечки и заливы. Особое внимание следует уделить выбору комплектующих, включая воронки, патрубки, переходники, дренажные решетки, шахты, трубы и фитинги. Качество, прочность, надежность и долговечность этих элементов являются ключевыми факторами, определяющими эффективность и долговечность всей системы. Ошибки и ненадежность выбранных изделий неминуемо приводят к протечкам и дорогостоящему ремонту.

О компании

Компания ООО «СтройКровКомплект XXI», являясь официальным дистрибьютором немецкой фирмы Sita Bauelemente GmbH, представляет на российском рынке новый бренд RainCon для водосточных и канализационных систем из нержавеющей стали. Специалисты компании имеют длительный опыт работы в компании Sita Bauelemente GmbH и могут профессионально консультировать по сложным вопросам проектирования систем водостоков в промышленном и жилищном строительстве. Продукция RainCon соответствует российским и международным стандартам качества и предназначена для использования в системах высокой надежности.

Компания предлагает проверенные временем технические решения по обеспечению надежных систем водостока с плоских крыш, основанные на 50-летнем опыте немецкой компании Sita Bauelemente GmbH и правилах, прописанных в следующих документах:

• СП 30.13330.2020 «Внутренний водопровод и канализация зданий. СНиП 2.04.01-85*»;
• СП 17.13330.2017 «СНиП II-26-76 Кровли»;
• ГОСТ Р 58956-2020 «Воронки кровельные для внутренних водостоков. Общие технические условия»;
• ГОСТ Р 58875-2020 «Зеленые» стандарты. Озеленяемые и эксплуатируемые крыши зданий и сооружений. Технические и экологические требования».

Такие решения успешно реализованы и уже работают на значимых объектах жилищного и промышленного строительства, таких как: ЖК «Русские Сезоны» / Москва, ул. Большая Ордынка (кровля, фасад), «Сборочное производство космических аппаратов» / МО, г. Щелково (кровля, фасад), апарт-отель Zen Garden / Санкт-Петербург, пр. Добролюбова, д. 18 А (кровля, фасад), гостиница «Колос» г. Сочи (кровля, террасы, фасад), гольф-клуб / г. Казань (кровля, фасад), ЖК «Айвазовский» / г. Казань (кровля, фасад), храм г. Альметьевск (кровля, фасад), ЖК «Сидней Сити» / Москва (фасад), ЖК «Таллер Лофт» / Москва (кровля, фасад), ЖК «Мифы» / г. Казань (кровля, фасад), «Инфекционная клиническая больница № 1» / Москва, Волоколамское шоссе 63, стр. 2 (канализация), завод безалкогольных напитков «Черноголовка» / г. Черноголовка, ул. Солнечная, участок № 3 (канализация), Великолукский мясокомбинат / Псковская обл., г. Великие Луки (канализация), закрытый клубный дом «Барвиха» (кровля, террасы, фасад), Депозитарий им. Пушкина / Москва (кровля, фасад), ЖК «Садовые Кварталы» /Москва, ул. Ефремова (фасад), и это далеко не полный список объектов.

Опыт компании, полученный при проектировании узлов для современных жилищных комплексов и административных зданий, оказался особенно актуален и востребован для мало­этажных коттеджей с плоскими кровлями. Данный опыт позволяет избежать массы ошибок в проектировании и монтаже сложных систем водостоков, обеспечив тем самым безаварийную эксплуатацию зданий и сохранив при этом уют и общий комфорт в доме.

Водосточная система RainCon – Sita

На примере модели современного дома с плоской крышей мы предлагаем ознакомиться с узлами водосточных систем RainCon – Sita. По QR-коду доступен обзорный видеоролик, с общим планом крыши коттеджа и детализацией узлов по зонам.

Тип кровельного пирога, представленный в модели, – классический, где снизу вверх расположены следующие слои: пароизоляция, теплоизоляция и гидроизоляция. Материалы каждого из слоев могут быть различными и подбираются специалистами исходя из материала перекрытий, запрошенных технических решений и ценовых предпочтений. Технические решения компании RainCon – грамотное обустройство кровельного пространства уже над гидроизоляцией, основой которого служат кровельные воронки RainCon – Sita, зарекомендовавшие себя максимальной надежностью и длительным сроком безаварийной эксплуатации, в том числе в странах ЕС.

Рекомендованные воронки и детали узлов водосточных систем RainCon – Sita для домов с плоскими крышами изготавливаются из нержавеющей стали AISI 304 или вспененного полиуретана PU (специальная формула), что обеспечивает стабильность деталей и узлов в процессе эксплуатации на срок более 50 лет.

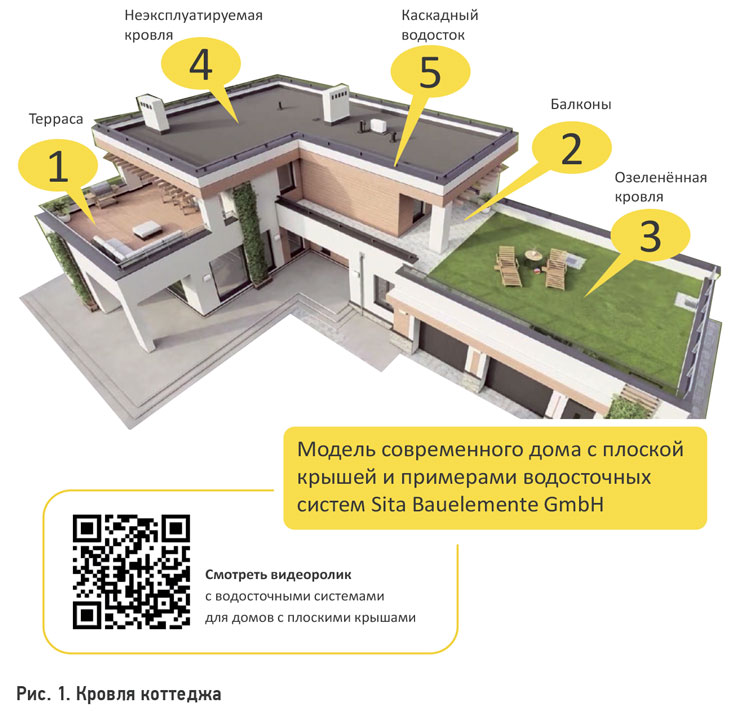

На рис. 1 представлена стандартная разбивка крыши коттеджа на зоны по назначению и использованию: зона 1 – террасы, зона 2 – балконы, зона 3 – озелененная кровля, расположены на крыше первого этажа; зона 4 – неэксплуатируемая кровля второго этажа; зона 5 – каскадный водосток со второго этажа через балкон первого этажа с выводом в ливневую канализацию или на грунт.

Рекомендуем предварительно посмотреть обзорный видеоролик, доступный по QR-коду. После просмотра сформируется единая картина водосточных систем, применяемых в коттеджах.

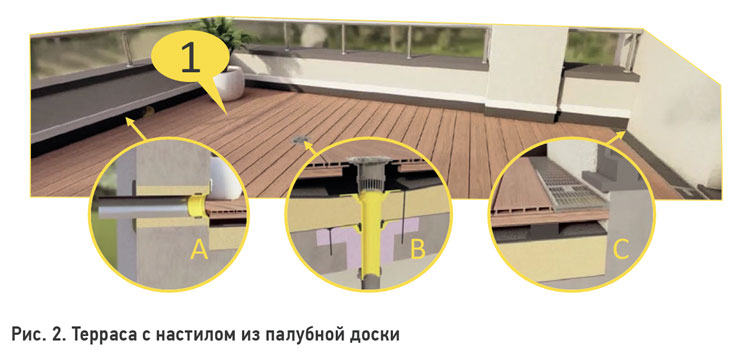

На рис. 2 (зона 1) представлена терраса с настилом из ДПК, детально прорисованными узлами и составными элементами:

• А – аварийный водосток, необходимый для защиты от перелива воды внутрь помещения при залповом дожде или засоре основного водостока. Состав узла: воронка SitaEasy Plus и выпускная труба из нержавеющей стали RC;
• В – основной водосток террасы принимает воду со всей площади гидроизоляционного слоя, закрытого сверху настилом из ДПК на винтовых опорах. Вода протекает сквозь щели между досками настила и стекает по уклону к воронке. Балконная насадка выполняет роль ревизии и листвоуловителя. Состав узла: воронка SitaCompact/RC Compact, надставной элемент SitaCompact, балконная надставка Sita/RC;
• С – дренажный желоб SitaDrain Wood, установленный перед дверью в основное помещение, ускоряет отвод воды от двери и сглаживает порог между внутренним помещением и открытой террасой.

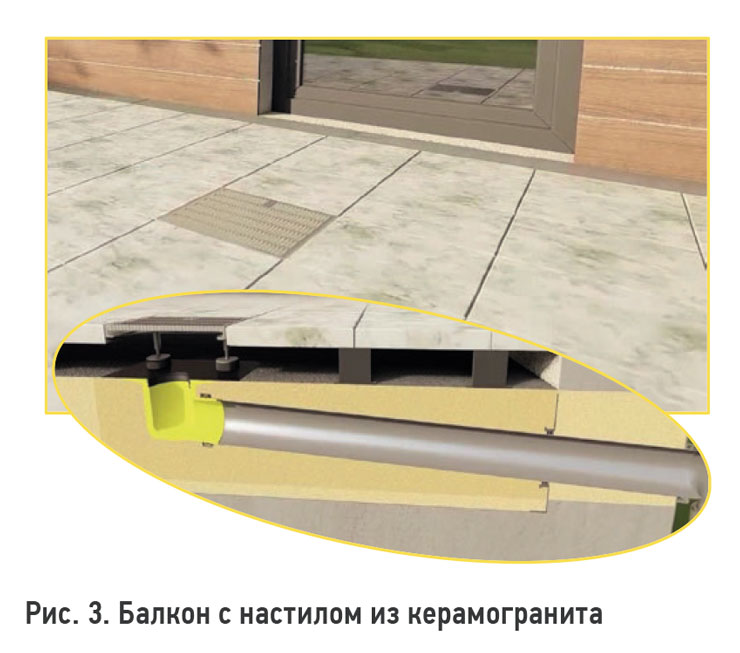

На рис. 3 (зона 2) представлен балкон с настилом из керамогранита на винтовых опорах и узел водостока в составе: кровельная воронка для балконов и террас SitaCompact/RC Compact угловая, дренажная решетка SitaDrain Terra/RC Drain Terra и система нержавеющих труб RC Pipe.

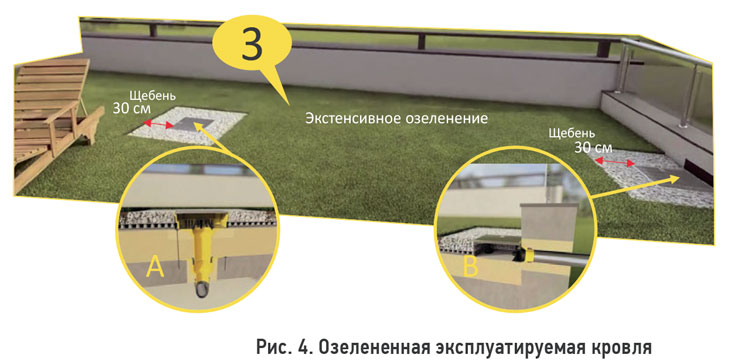

На рис. 4 (зона 3) показан пример организации водостоков с озелененной крыши:

• А – основной водосток собирает воду со всей площади озелененной кровли по уклону гидроизоляции к воронке. Для предотвращения попадания грунта в воронку по периметру установленной над воронкой шахты озеленения отсыпается барьер из щебня шириной 30 см и глубиной до дренажной мембраны. Состав узла: шахта озеленения SitaGreen, воронка SitaTrendy с надставным элементом SitaTrendy и листвоуловителем, отводная труба из нержавеющей стали Sita/RC Pipe;
• В – аварийный (дополнительный) водосток организован с переливом воды через парапет и служит для предотвращения подтопления газона в случае сильного дождя или засора основного водостока. Состав узла: дренажная решетка SitaDrain Terra/RC Drain Terra с защитной перфорированной планкой, парапетная воронка SitaEasy с листвоуловителем, отводная труба из нержавеющей стали SitaPipe/RC Pipe, пароизоляционная плата и фасадная плата.

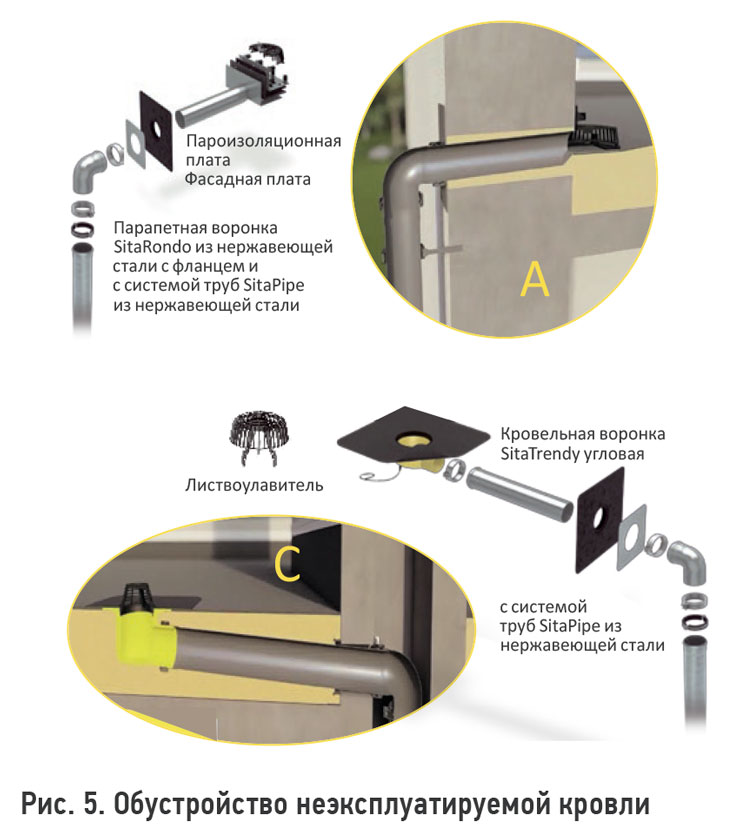

• На рис. 5 (зона 4) представлено обустройство водостока с неэксплуатируемой кровли второго этажа:
• А – аварийный водосток через парапет служит для отведения осадков, превышающих допустимый расчетный уровень воды в стояк, идущий вдоль фасада здания со сбросом воды на грунт. Состав узла: парапетная воронка SitaRondo/RC Rondo из нержавеющей стали, пароизоляционная плата, фасадная плата, система нержавеющих труб SitaPipe/RC Pipe.
• С – основной водосток с кровли представлен угловой кровельной воронкой с выводом потока воды через парапет в стояк и сбросом на грунт. Состав узла: кровельная воронка SitaTrendy угловая, пароизоляционная плата, фасадная плата, система нержавеющих труб RC Pipe.

В заключение следует отметить, что компания ООО «СтройКровКомплект XXI» будет рада оказать услуги по расчету водосточных систем RainCon-Sita для вашего загородного дома, а также предоставить протокол расчета и спецификацию.

ckko21.ru; raincon.ru
