Сертификация футбольного стадиона «Казань Арена» по стандартам зеленого строительства. Обязательные требования. Часть 2

В настоящей статье завершим рассмотрение критериев системы сертификации «РУСО. Футбольные стадионы», выполнение которых необходимо в обязательном порядке и которые гармонизируют национальную систему сертификации с международными системами LEED, BREEAM, DGNB и др.

Сертификация футбольного стадиона
«Казань Арена» по стандартам зеленого строительства

Критерий 3. Снижение внутреннего водопотребления

Критерий направлен на сбережение водных ресурсов и обеспечение рационального водопользования в результате снижения внутреннего водопотребления в здании. Критерий 3 включает три индикатора.

3.1. Обеспечить снижение удельного потребления воды на человека в год по отношению к нормативному значению (без учета расхода воды из системы оборотного водоснабжения, «серых» стоков и ливневых вод) не менее чем на 20 %. Индикатор регламентирует обеспечение снижения удельного потребления воды на человека в год в здании по отношению к нормативному значению (без учета расхода воды из системы оборотного водоснабжения, «серых» стоков и ливневых вод) не менее чем на 20 % по отношению к нормативным значениям.

При сертификации стадиона «Казань Арена» были проведены прямые лабораторные измерения в реальных условиях эксплуатации с учетом количества посетителей. По сравнению с нормативным значением снижение удельного водопотребления составило 56 %.

3.2. Предусмотреть систему контроля и регулирования давления воды у конечных потребителей. Индикатор регламентирует установку и использование системы контроля и регулирования давления воды у конечных потребителей, что позволяет избежать излишнего расхода воды и сократить тем самым ее потребление. Регуляторы давления, устанавливаемые в системе хозяйственно-питьевого водопровода, должны обеспечивать после себя расчетное давление как при статистическом, так и при динамическом режиме работы системы. Допускается применение арматуры со встроенными регуляторами расхода воды.

3.3. Предусмотреть применение водосберегающих смывных бачков, душевых сеток, писсуаров, смесителей. Индикатор регламентирует установку и использование водосберегающих смывных бачков, душевых сеток, писсуаров, смесителей. Следует предусматривать установку современной водоразборной и наполнительной арматуры, обеспечивающую сокращение расхода питьевой воды. Рекомендуется применение водоразборной арматуры с керамическими уплотнениями, смесителей с одной рукояткой, термостатических смесителей, полуавтоматической и автоматической арматуры.

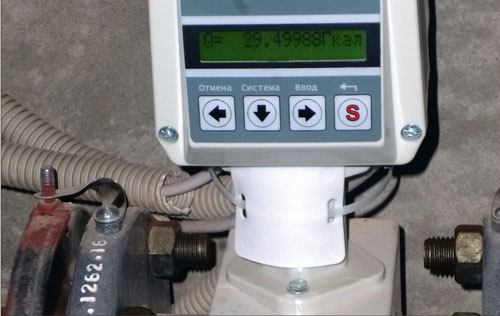

Приборы учета одного из арендаторов
Рис. 1.

Приборы учета одного из арендаторов

Критерий 4. Учет потребления воды

Критерий направлен на сбережение водных ресурсов и рациональное водопользование в результате учета потребления воды в здании с целью контроля водопотребления и упорядочения оплаты за потребление холодной и горячей воды. Критерий 4 включает один индикатор.

4.1. Предусмотреть учет расхода воды в целом по объекту. Индикатор регламентирует установку и использование приборов учета расхода воды в здании. Установка и использование приборов учета для измерения водопотребления осуществляются в соответствии с действующими нормативными документами.

Критерий 5. Контроль выполнения требований при вводе объекта в эксплуатацию

Критерий направлен на повышение энергетической эффективности здания, на снижение водопотребления, обеспечение воздушно-теплового комфорта и обеспечение надежности за счет осуществления контроля выполнения соответствующих требований при вводе объекта в эксплуатацию, а также за счет использования энергопотребляющего оборудования, маркированного не ниже первых двух классов энергетической эффективности. Критерий 5 включает два индикатора.

5.1. Разработка плана мероприятий заказчиком или иной уполномоченной стороной по контролю выполнения требований энергетической эффективности, водосбережения, воздушно-теплового комфорта и надежности; проведение тестовых измерений, представление промежуточных и итогового отчетов заказчику. Индикатор регламентирует разработку плана мероприятий заказчиком или иной уполномоченной стороной по контролю выполнения требований энергетической эффективности, водосбережения, воздушно-теплового комфорта и надежности; проведение тестовых измерений, представление промежуточных и итогового отчетов заказчику в соответствии с требованиями ГОСТ ISO 9001, ГОСТ Р ISO 14001, ГОСТ Р ISO 50001.

5.2. Доля используемого в здании энергопотребляющего оборудования, маркированного не ниже первых двух классов энергетической эффективности от общего объема должна составлять не менее 60 %. Индикатор регламентирует использование в здании энергопотребляющего оборудования, маркированного не ниже первых двух классов энергетической эффективности в объеме не менее 60 %.

При сертификации стадиона «Казань Арена» был проведен анализ проектной документации, в частности спецификаций инженерного оборудования, а также визуальное обследование. Расчет показал, что доля такого оборудования составляет 84,6 %.

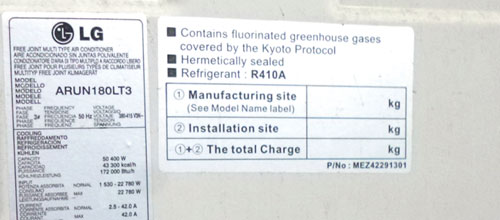

Фотофиксация использования озонобезопасного хладогента
Рис. 2.

Фотофиксация использования озонобезопасного хладогента

Критерий 6. Минимальный уровень энергетической эффективности объекта

Критерий направлен на повышение энергетической эффективности здания за счет обеспечения снижения расхода тепловой и электрической энергии, на сохранение невозобновляемых энергетических ресурсов и снижение вредного воздействия на окружающую среду вследствие эмиссии диоксида углерода (CO2) в атмосферу. Критерий 6 включает пять индикаторов.

6.1. Обеспечить снижение базового удельного расхода тепловой энергии на отопление не менее чем на 5 %. Индикатор регламентирует снижение базового удельного расхода тепловой энергии на отопление не менее чем на 5 % по отношению к нормативному значению. При сертификации проекта здания определяется процентное соотношение разницы удельной проектной и базовой величины удельного расхода тепловой энергии на отопление, который приведен в проектной документации и в энергетическом паспорте здания. Для перевода величины удельного расхода тепловой энергии на отопление в сопоставимое значение определяется показатель «градусо-сутки» как произведение продолжительности отопительного периода на перепад температуры. Произведение исходной величины и показателя «градусо-сутки» дает сопоставимое значение базовой величины в кВт·ч/м2 в год. При сертификации построенного и сданного в эксплуатацию здания определяется процентное соотношение разницы удельной фактической и базовой величин удельного расхода тепловой энергии на отопление, рассчитанных по данным эксплуатирующей организации и энергетического паспорта здания.

Остальные индикаторы определяются аналогично.

6.2. Обеспечить снижение базового удельного расхода тепловой энергии на горячее водоснабжение не менее чем на 5 %.

6.3. Обеспечить снижение базового удельного расхода электроэнергии на освещение не менее чем на 5 %.

6.4. Обеспечить снижение базового удельного расхода электроэнергии на электроприводы инженерного оборудования, включая насосы, вентиляторы, лифты, эскалаторы, траволаторы не менее чем на 5 %.

6.5. Обеспечить снижение базового удельного расхода электроэнергии на системы кондиционирования не менее чем на 5 %.

При сертификации стадиона «Казань Арена» были проведены прямые лабораторные измерения энергопотребления в реальных условиях эксплуатации, которые подтвердили выполнение требований критерия.

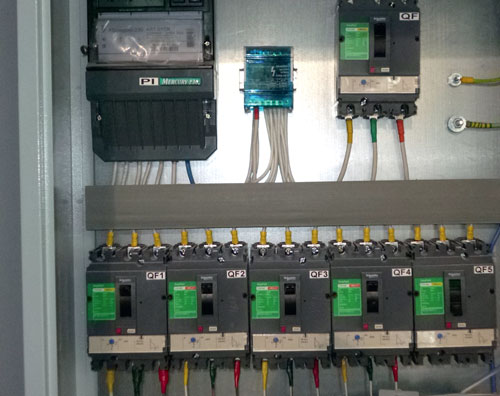

Учет энергопотребления
Рис. 3.

Учет энергопотребления

Критерий 7. Учет потребления энергии

Критерий направлен на организацию учета различных видов энергии, тепловой и электрической, в целом по объекту и по отдельным функциональным частям объекта. Организация учета позволяет оценивать энергопотребление отдельных систем здания и стимулировать пользователей к экономии энергии. Критерий 7 включает один индикатор.

7.1. Предусмотреть учет расхода тепловой и электрической энергии в целом по объекту, а также по отдельным зонам (арендаторам, зонам различного функционального назначения). Индикатор регламентирует установку и использование приборов учета тепловой и электрической энергии в целом по объекту, а также по отдельным зонам (арендаторам, зонам различного функционального назначения).

На стадионе «Казань Арена» все помещения арендаторов оборудованы счетчиками электрической и тепловой энергии, а также и воды.

Критерий 8. Контроль использования озонобезопасных хладагентов

Критерий направлен на минимизацию вредного воздействия на окружающую среду вследствие использования озоноразрушающих хладагентов. Критерий 8 включает один индикатор.

8.1. Обеспечить использование только озонобезопасных хладагентов – хладагентов, не содержащих атомов хлора (фторуглероды (FС), гидрофторуглероды (НFС), углеводороды (НС) и др.). Индикатор регламентирует использование в системах охлаждения, кондиционирования, а также в бытовых приборах (холодильных камерах, морозилках и т. д.) только озонобезопасных хладагентов, которые не содержат атомов хлора. Использование озонобезопасных хладагентов регламентировано ратификацией Российской Федерации Монреальского протокола.

Анализ проектной документации показал, что в инженерных системах стадиона «Казань Арена» используется озонобезопасный хладагент R410A. Эти данные были затем подтверждены в результате визуального осмотра и фотофиксации.

Критерий 9. Санитарная защита и утилизация отходов

Критерий направлен на обеспечение и сохранение санитарно-гигиенического и санитарно-эпидемиологического благополучия на прилегающей территории здания, а также на обеспечение возможности утилизации отходов с целью их повторного использования после соответствующей переработки. Критерий 9 включает три индикатора.

9.1. Предусмотреть использование герметичных мусоропроводов и отсеков с автономной механической вентиляцией. Индикатор регламентирует устройство и использование герметичных мусоропроводов и отсеков автономной механической вентиляции.

На стадионе «Казань Арена» накопление мусора производится в герметичные отсеки, оборудованные вентиляцией, что соответствует требованиям индикатора.

9.2. Организовать первичную сортировку отходов. Индикатор регламентирует организацию первичной сортировки отходов в здании и на прилегающей территории.

Изначально такие мероприятия на стадионе не были предусмотрены. Они были реализованы уже в ходе работы по сертификации стадиона. Экспертной группой был представлен перечень корректирующих мероприятий, в числе которых указывались и требования по выполнению данного индикатора. В результате были установлены контейнеры для раздельного сбора мусора и заключен договор на вывоз вторичного сырья.

9.3. Предусмотреть оборудованные места временного накопления и утилизации использованных ртутных отходов. Индикатор регламентирует устройство специальных выделенных мест для временного накопления и утилизации ртутных отходов на прилегающей территории.

На стадионе «Казань Арена» это мероприятие было преду-смотрено изначально. Это подтвердили и данные проектной документации (раздел «Охрана окружающей среды»), и визуальное обследование.

Критерий 10. Утилизация строительных отходов

Критерий направлен на обеспечение минимизации вредного воздействия на окружающую среду вследствие производства строительных работ путем утилизации и повторного использования строительных отходов. Критерий 10 включает один индикатор.

10.1. Разработать план мероприятий по использованию и утилизации строительных отходов, подлежащих переработке и повторному использованию. Индикатор регламентирует разработку плана мероприятий по сбору, использованию, обезвреживанию, транспортированию, размещению строительных отходов, их утилизации и повторному использованию.

При сертификации стадиона «Казань Арена» были получены справки об объемах строительных отходов различных видов, направленных на утилизацию в специализированные организации.

Критерий 11. Минимальный уровень воздушно-теплового комфорта

Критерий направлен на поддержание в помещениях минимально допустимых параметров микроклимата (включая температуру, относительную влажность и подвижность воздуха, а также концентрацию углекислого газа – индикатор качества воздуха) в рабочей зоне. Качество внутреннего воздуха влияет на здоровье людей. Критерий 11 включает один индикатор.

11.1. Обеспечить минимальные требования воздушно-теплового комфорта с учетом показателей PMV и PPD и критериев локального теплового комфорта. Индикатор регламентирует поддержание заданных параметров воздушного и теплового режимов в помещении в соответствии с ГОСТ 30494, включая такие параметры, как:

  • концентрация углекислого газа, ppm;
  • температура воздуха, °C;
  • результирующая температура, °C;
  • относительная влажность, %;
  • скорость движения воздуха, м/с.

При сертификации стадиона «Казань Арена» эти показатели были определены в результате прямых измерений.

Критерий 12. Контроль зон курения

Критерий направлен на охрану здоровья людей от воздействия окружающего табачного дыма и последствий потребления табака. Критерий 12 включает один индикатор.

12.1. Предусмотреть запрет на курение во всех общественных зонах здания с выделением специального места на открытом воздухе. Индикатор регламентирует запрет на курение во всех общественных зонах здания и устройство специальных выделенных и оснащенных зон для курения табака на открытом воздухе согласно требованиям Федерального закона № 15-ФЗ от 23 февраля 2013 г.

На стадионе «Казань Арена» это мероприятие было преду-смотрено изначально, что подтвердили данные визуального обследования.

Заключение

Одной из отличительных особенностей системы добровольной сертификации (СДС) «РУСО. Футбольные стадионы» является их опора на национальные строительные нормы в части архитектуры, конструкций, генерального плана, инженерии. По существу, требования СДС на 80–90 % корреспондируют с действующими отечественными нормативами. В связи с этим процесс подтверждения обязательных требований не встретил серьезных затруднений. Очень помогло в работе то обстоятельство, что заказчиком был представлен полный комплект имеющейся документации, рабочей и исполнительной. Ее анализ позволил установить выполнение ряда требований. Кроме того, были получены и подтверждающие документы от смежных организаций: производителей работ, проектной организации, местных органов исполнительной власти и т. д. Часть требований была выполнена уже в ходе работ по сертификации, в частности установлена система сбора ливневых вод и устроен раздельный сбор мусора. Это не потребовало больших капитальных затрат.
