VTS BIM – новые технологии при проектировании систем вентиляции и кондиционирования воздуха

Описание:

Бурное развитие информационных технологий привело к появлению принципиально нового подхода в архитектурно-строительном проектировании. Building Information Modeling (BIM)- технология информационного моделирования объектовявляется развитием хорошо известной сегодня системы автоматизированного проектирования (САПР). Основным отличием от последней, помимо трехмерного черчения, является наличие у модели базы данных, содержащей подробную информацию о технологических, технических, архитектурных, инженерно-строительных, сметных, экономических характеристиках объекта. В зависимости от конкретных требований база может дополняться юридической, эксплуатационной, экологической и другой информацией.

Ключевые слова: BIM, VTS, BIM технологии

VTS BIM – новые технологии при проектировании систем вентиляции и кондиционирования воздуха

Бурное развитие информационных технологий привело к появлению принципиально нового подхода в архитектурно-строительном проектировании. Building Information Modeling(BIM) - технология информационного моделирования объектовявляется развитием хорошо известной сегодня системы автоматизированного проектирования (САПР). Основным отличием от последней, помимо трехмерного черчения, является наличие у модели базы данных, содержащей подробную информацию о технологических, технических, архитектурных, инженерно-строительных, сметных, экономических характеристиках объекта. В зависимости от конкретных требований база может дополняться юридической, эксплуатационной, экологической и другой информацией.

Итак, развитие BIM технологий – логичный и необратимый процесс эволюции и прогресса в технологиях проектирования и строительства в стремлении сократить время реализации инвестиционных проектов. Применение BIM технологий позволяет организовать поставки компонентов в системе «Just in time», использовать эффективные методы экономии всех видов энергии, оптимизировать инвестиционные и эксплуатационные расходы. Использование BIM технологий ускоряет весь процесс проектирования и реализации инвестиционных проектов.

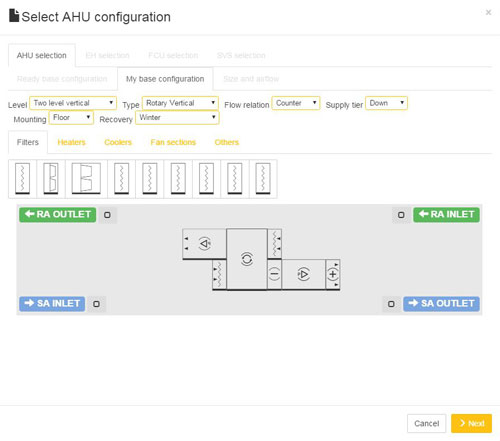

Процесс конфигурации агрегатов для вентиляции и кондиционирования VENTUS в программе подбора ClimaCAD OnLine 4.0

Рисунок 1.

Процесс конфигурации агрегатов для вентиляции и кондиционирования VENTUS в программе подбора ClimaCAD OnLine 4.0

Building Information Modeling (BIM) – это есть р азумное сосредоточение многочисленной информации об инвестиции в одном месте в рамках одной цифровой модели. BIM представляет собой цифровое отражение физических и функциональных свойств, как всего объекта, так и отдельных элементов инфраструктуры или компонентов, использованных при его возведении.

На рынке в настоящее время доступно большое число программ, поддерживающих концепцию BIM. Среди них можно назвать следующие: Autodesk Revit, Graphisoft ArchiCAD, BIMVision, Nemetschek Allplan, Nemetschek Vectorworks, Tekla Structures, SketchUp.

В отрасли MEP (Mechanical, Electrical, Plumbing) наиболее распространёнными являются модели в формате RFA (Revit). Данный формат файлов позволяет разработать многоотраслевую, параметрическую цифровую модель здания, благодаря чему возможно выполнение различных аналитических расчетов (например, энергетических, прочностных, эксплуатационных и т.п.), проводимых для оптимизации инвестиц ионных затрат, перед началом строительных работ. Качество производимых расчетов напрямую зависит от точности и достоверности данных, заложенных в модели. Поэтому представители всей отрасли проектирования стремятся к тому, чтобы использовать базы данных от производителей, поскольку они содержат все необходимые параметры, характеризующие отдельные элементы объекта и его инфраструктуры.

Базы данных от производителей

Всё больше производителей различного оборудования предоставляют цифровые модели своих изделий. Однако, часто представляются лишь примерные модели или модели, содержащие основные, номинальные рабочие параметры и примерные способы подключения к инженерным системам здания. Такие цифровые модели уместны в основном для технически простых устройств.

Цифровые модели агрегатов для вентиляции и кондиционирования воздуха компании VTS

Проектирование системы обеспечения микроклимата сооружения, включающая  агрегаты для вентиляции и кондиционирования воздуха и сеть воздуховодов должно обязательно производиться в комплексе. Для этого необходимо, что бы уже в начальной стадии проекта, для каждого помещения был определены параметры воздухообмена и обслуживаемая его система вентиляции.

Часто бывает так, что первоначальные данные претерпевают значительные изменения во время реализации проекта. Изменяются планы прокладки и обвязки трубопроводов, схемы подведения электроснабжения к вентиляционному агрегату, а также пути подключения к нему воздуховодов .

Регулярно типовые базы данных оборудования от производителей содержат неактуальные, т.е. неприспособленные к внесенным в проект изменениям параметры, что, в свою очередь, может приводить к ошибкам в расчетах инженерных сетей.Эти базы данных, правда, могут изменяться вручную, однако этот процесс требует значительных временных затрат.

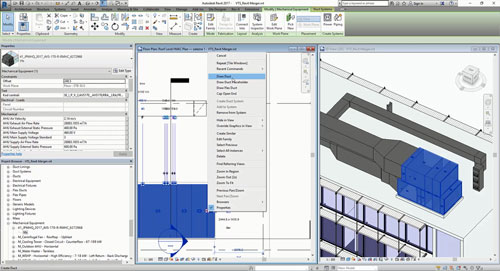

Моделирование воздуховодов, подводимых к вентиляционной установке VENTUS

Рисунок 2.

Моделирование воздуховодов, подводимых к вентиляционной установке VENTUS

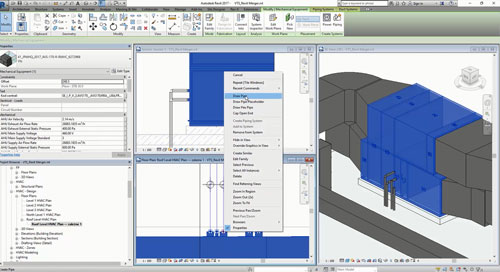

Пример моделирования гидравлических присоединений для вентиляционных агрегатов  VENTUS

Рисунок 3.

Пример моделирования гидравлических присоединений для вентиляционных агрегатов  VENTUS

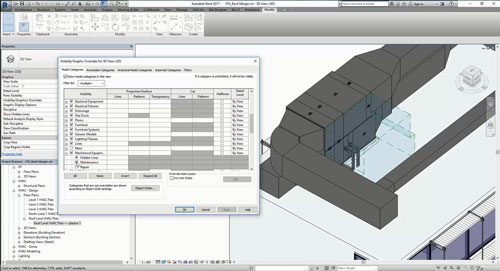

Примерная сервисная зона вентиляционного агрегата VENTUS

Рисунок 4.

Примерная сервисная зона вентиляционного агрегата VENTUS

Компания VTS, понимая специфику работы и потребности проектировщиков, пошла по пути создания цифровых моделей агрегатов для вентиляции и кондиционирования типоряда VENTUS в режиме он-лайн. Это стало возможнымблагодаря внедрению новой программы подбора оборудования ClimaCAD OnLine 4.0, которая может генерировать файлы в формате RFA.

Цифровые модели вентиляционных установок содержат всю необходимую техническую информацию для расчёта и присоединения (connector):

  • к системам воздуховодов;

  • к трубопроводов обвязки;

  • к системе канализации;

  • к системам электроснабжения.

    Кроме того модели содержатвсе габаритные и присоединительные размеры, информацию о зоне обслуживания устройства (maintenance) и сервисной зоне (repair).

    По пожеланию пользователя, все параметры могут быть представлены или в соответствии с европейской илис американскойсистемами единиц измерения. Всеприсоединения (connectors) могут использоваться в режиме Preset или Calculating без потери данных.

Цифровые модели воздушных завес WING и воздушно-отопительных агрегатов VOLCANO.

Компания VTS предоставляет также цифровые модели воздушных завес WING и нагревателей воздуха VOLCANO. Модели содержат электрические и гидравлические присоединения с соответствующими техническими данными. Представление оборудования в Revit выполнено таким образом, чтобы облегчить проектировщику интуитивный выбор правильн ого варианта его монтажа. Для агрегатов VOLCANO доступен выбор произвольн ого угл а наклона устройства относительно горизонтали, а также демонстраци я дальнобойности воздушной струи. Визуализация диапазона дальности воздушной струи облегчит проектировщику размещение оборудования так, чтобы они соответствовали требованиям и критериям проекта.

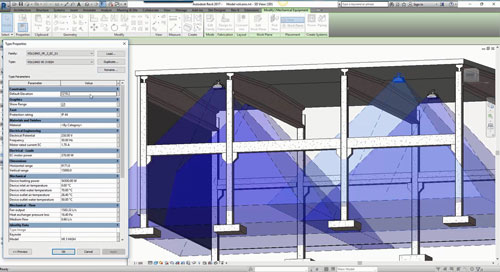

Использование в проекте воздушно-отопительных агрегатов VOLCANO

Рисунок 5.

Использование в проекте воздушно-отопительных агрегатов VOLCANO

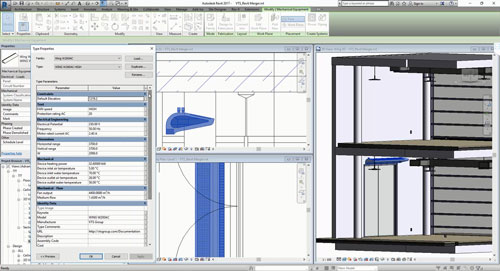

Использование воздушных завес WING в проекте

Рисунок 6.

Использование воздушных завес WING в проекте

Предоставление компанией VTS, так называемых, семейств для среды Autodesk Revit значительно облегчает проектировщикам моделирование инженерных систем здания на основе использования одной и той же платформы. В настоящее время генератор цифровых моделей оборудования он-лайн от VTS представляет собой уникальное решение в среде BIM. Он обеспечивает создание модел ей агрегатов для вентиляции и кондиционирования воздуха типоряда VENTUS практически «в текущем режиме» в произвольной конфигурации и с произвольными параметрами.
