Использование топливных элементов для энергоснабжения зданий

Часть 1

Наш журнал уже затрагивал тему использования топливных элементов в качестве автономного источника тепло- и электроснабжения зданий на примере высотного здания «Conde Nast Building & Four Times Square» (об этом здании см. «АВОК», 2003, № 3, с. 44).

В настоящей статье более подробно рассматривается принцип действия топливных элементов, их устройство, классификация, достоинства и недостатки, область применения, эффективность, история создания и современные перспективы использования. Во второй части статьи, которая будет опубликована в следующем номере журнала «АВОК», приводятся примеры объектов, на которых в качестве источников тепло- и электроснабжения (или только электроснабжения) использовались различные типы топливных элементов.

Введение

Топливные элементы представляют собой очень эффективный, надежный, долговечный и экологически чистый способ получения энергии.

Первоначально применявшиеся лишь в космической отрасли, в настоящее время топливные элементы все активней используются в самых разных областях — как стационарные электростанции, автономные источники тепло- и электроснабжения зданий, двигатели транспортных средств, источники питания ноутбуков и мобильных телефонов. Часть этих устройств является лабораторными прототипами, часть проходит предсерийные испытания или используется в демонстрационных целях, но многие модели выпускаются серийно и применяются в коммерческих проектах.

Принцип действия топливных элементов

Топливный элемент (электрохимический генератор) — устройство, которое преобразует химическую энергию топлива (водорода) в электрическую в процессе электрохимической реакции напрямую, в отличие от традиционных технологий, при которых используется сжигание твердого, жидкого и газообразного топлива. Прямое электрохимическое преобразование топлива очень эффективно и привлекательно с точки зрения экологии, поскольку в процессе работы выделяется минимальное количество загрязняющих веществ, а также отсутствуют сильные шумы и вибрации.

С практической точки зрения топливный элемент напоминает обычную гальваническую батарею. Отличие заключается в том, что изначально батарея заряжена, т. е. заполнена «топливом». В процессе работы «топливо» расходуется и батарея разряжается. В отличие от батареи топливный элемент для производства электрической энергии использует топливо, подаваемое от внешнего источника (рис. 1).

Для производства электрической энергии может использоваться не только чистый водород, но и другое водородосодержащее сырье, например, природный газ, аммиак, метанол или бензин. В качестве источника кислорода, также необходимого для реакции, используется обычный воздух.

При использовании чистого водорода в качестве топлива продуктами реакции помимо электрической энергии являются тепло и вода (или водяной пар), т. е. в атмосферу не выбрасываются газы, вызывающие загрязнение воздушной среды или вызывающие парниковый эффект. Если в качестве топлива используется водородосодержащее сырье, например, природный газ, побочным продуктом реакции будут и другие газы, например, оксиды углерода и азота, однако его количество значительно ниже, чем при сжигании такого же количества природного газа.

Процесс химического преобразования топлива с целью получения водорода называется реформингом, а соответствующее устройство — реформером.

Рисунок 1.

Схема топливного элемента

Достоинства и недостатки топливных элементов

Топливные элементы энергетически более эффективны, чем двигатели внутреннего сгорания, поскольку для топливных элементов нет термодинамического ограничения коэффициента использования энергии. Коэффициент полезного действия топливных элементов составляет 50 %, в то время как КПД двигателей внутреннего сгорания составляет 12—15 %, а КПД паротурбинных энергетических установок не превышает 40 %. При использовании тепла и воды эффективность топливных элементов еще больше увеличивается.

В отличие, например, от двигателей внутреннего сгорания КПД топливных элементов остается очень высоким и в том случае, когда они работают не на полной мощности. Кроме этого, мощность топливных элементов может быть увеличена простым добавлением отдельных блоков, при этом КПД не меняется, т. е. большие установки столь же эффективны, как и малые. Эти обстоятельства позволяют очень гибко подбирать состав оборудования в соответствии с пожеланиями заказчика и в конечном итоге приводят к снижению затрат на оборудование.

Важное преимущество топливных элементов — их экологичность. Выбросы в атмосферу загрязняющих веществ при эксплуатации топливных элементов настолько низки, что в некоторых районах США для их эксплуатации не требуется специального разрешения от государственных органов, контролирующих качество воздушной среды.

Топливные элементы можно размещать непосредственно в здании, при этом снижаются потери при транспортировке энергии, а тепло, образующееся в результате реакции, можно использовать для теплоснабжения или горячего водоснабжения здания. Автономные источники тепло- и электроснабжения могут быть очень выгодны в отдаленных районах и в регионах, для которых характерна нехватка электроэнергии и ее высокая стоимость, но в то же время имеются запасы водородосодержащего сырья (нефти, природного газа).

Рисунок 2.

Топливный элемент с щелочным электролитом, установленный на космическом корабле «Space Shuttle» производства «ONSI Corporation» (сейчас «United Technologies, Inc.»)

Достоинствами топливных элементов являются также доступность топлива, надежность (в топливном элементе отсутствуют движущиеся части), долговечность и простота эксплуатации.

Один из основных недостатков топливных элементов на сегодняшний день — их относительно высокая стоимость, но этот недостаток может быть вскоре преодолен — все больше компаний выпускают коммерческие образцы топливных элементов, они непрерывно совершенствуются, а их стоимость снижается.

Наиболее эффективно использование в качестве топлива чистого водорода, однако это потребует создания специальной инфраструктуры для его выработки и транспортировки. В настоящее время все коммерческие образцы используют природный газ и подобное топливо. Автотранспортные средства могут использовать обыкновенный бензин, что позволит сохранить существующую развитую сеть автозаправочных станций. Однако использование такого топлива приводит к вредным выбросам в атмосферу (хотя и очень низким) и усложняет (а следовательно, и удорожает) топливный элемент. В перспективе рассматривается возможность использования экологически чистых возобновляемых источников энергии (например, солнечной энергии или энергии ветра) для разложения воды на водород и кислород методом электролиза, а затем преобразования получившегося топлива в топливном элементе. Такие комбинированные установки, работающие в замкнутом цикле, могут представлять собой совершенно экологически чистый, надежный, долговечный и эффективный источник энергии.

Еще одна особенность топливных элементов состоит в том, что они наиболее эффективны при использовании одновременно как электрической, так и тепловой энергии. Однако возможность использования тепловой энергии есть не на каждом объекте. В случае использования топливных элементов только для выработки электрической энергии их КПД уменьшается, хотя превышает КПД «традиционных» установок.

Рисунок 3.

Топливный элемент на основе технологии PEM мощностью 5 кВт («United Technologies, Inc.»), установленный в багажнике автомобиля BMW 7-й серии, продемонстрированного на автосалоне во Франкфурте-на-Майне в 1999 году

История и современное использование топливных элементов

Принцип действия топливных элементов был открыт в 1839 году. Английский ученый Уильям Гроув (William Robert Grove, 1811—1896) обнаружил, что процесс электролиза — разложения воды на водород и кислород посредством электрического тока — обратим, т. е. водород и кислород можно объединять в молекулы воды без горения, но с выделением тепла и электрического тока. Прибор, в котором удалось провести такую реакцию, Гроув назвал «газовой батареей» («gas battery»), которая представляла собой первый топливный элемент.

Активное развитие технологий использования топливных элементов началось после Второй мировой войны, и связано оно с аэрокосмической отраслью. В это время велись поиски эффективного и надежного, но при этом достаточно компактного источника энергии. В 1960-х годах специалисты НАСА (National Aeronautics and Space Administration, NASA) выбрали топливные элементы в качестве источника энергии для космических кораблей программ «Apollo» (пилотируемые полеты к Луне), «Apollo-Soyuz», «Gemini» и «Skylab». На корабле «Apollo» были использованы три установки мощностью 1,5 кВт (пиковая мощность 2,2 кВт), использующие криогенный водород и кислород для производства электроэнергии, тепла и воды. Масса каждой установки составляла 113 кг. Эти три ячейки работали параллельно, но энергии, вырабатываемой одной установкой, было достаточно для безопасного возвращения. В течение 18 полетов топливные элементы наработали в общей сложности 10 000 часов без каких-либо отказов. В настоящее время топливные элементы применяются в космических кораблях многоразового использования «Space Shuttle», где используются три установки мощностью 12 Вт, которые вырабатывают всю электрическую энергию на борту космического корабля (рис. 2). Вода, получаемая в результате электрохимической реакции, используется в качестве питьевой, а также для охлаждения оборудования.

Рисунок 4.

Ноутбук с топливным элементом, работающем на метаноле, созданный компанией «NEC Corporation». Размеры ноутбука 270x270x40 мм, масса 2 кг. Время работы на одной зарядке (0,3 л метанола) около 2 ч. Серийный выпуск намечен на конец 2004 года

В нашей стране также велись работы по созданию топливных элементов для использования в космонавтике. Например, топливные элементы использовались для энергоснабжения советского корабля многоразового использования «Буран».

Разработки методов коммерческого использования топливных элементов начались в середине 1960-х годов. Эти разработки частично финансировались государственными организациями.

В настоящее время развитие технологий использования топливных элементов идет в нескольких направлениях. Это создание стационарных электростанций на топливных элементах (как для централизованного, так и для децентрализованного энергоснабжения), энергетических установок транспортных средств (созданы образцы автомобилей и автобусов на топливных элементах, в т. ч. и в нашей стране) (рис. 3), а также источников питания различных мобильных устройств (портативных компьютеров, мобильных телефонов и т. д.) (рис. 4).

Примеры использования топливных элементов в различных областях приведены в табл. 1.

Одной из первых коммерческих моделей топливных элементов, предназначенных для автономного тепло- и электроснабжения зданий, стала модель «PC25 Model A» производства компании «ONSI Corporation» (сейчас «United Technologies, Inc.»). Этот топливный элемент номинальной мощностью 200 кВт относится к типу элементов с электролитом на основе ортофосфорной кислоты (Phosphoric Acid Fuel Cells, PAFC). Цифра «25» в названии модели означает порядковый номер конструкции. Большинство предыдущих моделей были экспериментальными или испытательными образцами, например, модель «PC11» мощностью 12,5 кВт, появившаяся в 1970-х годах. В новых моделях увеличивалась мощность, снимаемая с отдельной топливной ячейки, а также уменьшалась стоимость киловатта произведенной энергии. В настоящее время одной из самых эффективных коммерческих моделей является топливный элемент «PC25 Model C». Как и модель «A», это полностью автоматический топливный элемент типа PAFC мощностью 200 кВт, предназначенный для установки непосредственно на обслуживаемом объекте в качестве автономного источника тепло- и электроснабжения. Такой топливный элемент может устанавливаться снаружи здания. Внешне он представляет собой параллелепипед длиной 5,5 м, шириной и высотой 3 м, массой 18 140 кг. Отличие от предыдущих моделей — усовершенствованный реформер и более высокая плотность тока.

Таблица 1
Область применения топливных элементов
Область
применения
Номинальная
мощность
Примеры использования
Стационарные
установки
5–250 кВт и
выше
Автономные источники тепло- и электроснабжения жилых, общественных и промышленных зданий, источники бесперебойного питания, резервные и аварийные источники электроснабжения
Портативные
установки
1–50 кВт Дорожные указатели, грузовые и железнодорожные рефрижераторы, инвалидные коляски, тележки для гольфа, космические корабли и спутники
Мобильные
установки
25–150 кВт Автомобили (опытные образцы создали, например, «DaimlerCrysler», «FIAT», «Ford», «General Motors», «Honda», «Hyundai», «Nissan», «Toyota», «Volkswagen», ВАЗ), автобусы (например, «MAN», «Neoplan», «Renault») и другие транспортные средства, военные корабли и субмарины
Микроустройства 1–500 Вт Мобильные телефоны, ноутбуки, карманные компьютеры (PDA), различные бытовые электронные устройства, современные военные приборы

В некоторых типах топливных элементов химический процесс может быть обращен: при подаче на электроды разности потенциалов воду можно разложить на водород и кислород, которые собираются на пористых электродах. При подключении нагрузки такой регенеративный топливный элемент начнет вырабатывать электрическую энергию.

Перспективное направление использования топливных элементов — использование их совместно с возобновляемыми источниками энергии, например, фотоэлектрическими панелями или ветроэнергетическими установками. Такая технология позволяет полностью избежать загрязнения атмосферы. Подобную систему планируется создать, например, в учебном центре Адама Джозефа Льюиса в Оберлине (см. «АВОК», 2002, № 5, с. 10). В настоящее время в качестве одного из источников энергии в этом здании используются солнечные батареи. Совместно со специалистами НАСА разработан проект использования фотоэлектрических панелей для получения водорода и кислорода из воды методом электролиза. Затем водород используется в топливных элементах для получения электрической энергии и горячей воды. Это позволит зданию поддерживать работоспособность всех систем при облачных днях и в ночное время.

Принцип действия топливных элементов

Рассмотрим принцип действия топливного элемента на примере простейшего элемента с протонообменной мембраной (Proton Exchange Membrane, PEM). Такой элемент состоит из полимерной мембраны, помещенной между анодом (положительным электродом) и катодом (отрицательным электродом) вместе с анодным и катодным катализаторами. Полимерная мембрана используется в качестве электролита. Схема PEM-элемента приведена на рис. 5.

Протонообменная мембрана (PEM) представляет собой тонкое (толщиной примерно в 2—7 листов обыкновенной бумаги) твердое органическое соединение. Эта мембрана функционирует как электролит: разделяет вещество на положительно и отрицательно заряженные ионы в присутствии воды.

На аноде происходит окислительный процесс, а на катоде — восстановительный. Анод и катод в PEM-элементе сделаны из пористого материала, представляющего собой смесь частичек углерода и платины. Платина выступает в роли катализатора, способствующего протеканию реакции диссоциации. Анод и катод выполнены пористыми для свободного прохождения сквозь них водорода и кислорода соответственно.

Анод и катод помещены между двумя металлическими пластинами, которые подводят к аноду и катоду водород и кислород, а отводят тепло и воду, а также электрическую энергию.

Молекулы водорода сквозь каналы в пластине поступают на анод, где происходит разложение молекул на отдельные атомы (рис. 6).

Рисунок 5. (подробнее)

Схема топливного элемента с протонообменной мембраной (PEM-элемента)

Рисунок 6. (подробнее)

Молекулы водорода сквозь каналы в пластине поступают на анод, где происходит разложение молекул на отдельные атомы

Рисунок 7. (подробнее)

В результате хемосорбции в присутствии катализатора атомы водорода превращаются в протоны

Рисунок 8. (подробнее)

Положительно заряженные ионы водорода через мембрану диффундируют к катоду, а поток электронов направляется к катоду через внешнюю электрическую цепь, к которой подключена нагрузка

Рисунок 9. (подробнее)

Кислород, подаваемый на катод, в присутствии катализатора вступает в химическую реакцию с ионами водорода из протонообменной мембраны и электронами из внешней электрической цепи. В результате химической реакции образуется вода

Затем в результате хемосорбции в присутствии катализатора атомы водорода, отдавая каждый по одному электрону e, превращаются в положительно заряженные ионы водорода H+, т. е. протоны (рис. 7).

Положительно заряженные ионы водорода (протоны) через мембрану диффундируют к катоду, а поток электронов направляется к катоду через внешнюю электрическую цепь, к которой подключена нагрузка (потребитель электрической энергии) (рис. 8).

Кислород, подаваемый на катод, в присутствии катализатора вступает в химическую реакцию с ионами водорода (протонами) из протонообменной мембраны и электронами из внешней электрической цепи (рис. 9). В результате химической реакции образуется вода.

Химическая реакция в топливном элементе других типов (например, с кислотным электролитом, в качестве которого используется раствор ортофосфорной кислоты H3PO4) абсолютно идентична химической реакции в топливном элементе с протонообменной мембраной.

В любом топливном элементе часть энергии химической реакции выделяется в виде тепла.

Поток электронов во внешней цепи представляет собой постоянный ток, который используется для совершения работы. Размыкание внешней цепи или прекращение движения ионов водорода останавливает химическую реакцию.

Количество электрической энергии, производимой топливным элементом, зависит от типа топливного элемента, геометрических размеров, температуры, давления газа. Отдельный топливный элемент обеспечивают ЭДС менее 1,16 В. Можно увеличить размеры топливных элементов, однако на практике используют несколько элементов, соединенных в батареи (рис. 10).

Рисунок 10.

Батарея топливных элементов

Устройство топливных элементов

Рассмотрим устройство топливного элемента на примере модели «PC25 Model C». Схема топливного элемента приведена на рис. 11.

Топливный элемент «PC25 Model C» состоит из трех основных частей: топливного процессора, собственно секции выработки энергии и преобразователя напряжения.

Основная часть топливного элемента — секция выработки энергии — представляет собой батарею, составленную из 256 отдельных топливных ячеек. В состав электродов топливных ячеек входит платиновый катализатор. Посредством этих ячеек вырабатывается постоянный электрический ток 1 400 ампер при напряжении 155 вольт. Размеры батареи — примерно 2,9 м в длину и 0,9 м в ширину и высоту.

Рисунок 11. (подробнее)

Схема топливного элемента

Поскольку электрохимический процесс идет при температуре 177 °C, необходимо нагреть батарею в момент пуска и отводить от нее тепло в процессе эксплуатации. Для этого в состав топливного элемента входит отдельный водяной контур, а батарея оборудована специальными охлаждающими пластинами.

Рисунок 12. (подробнее)

Схема физических и электрохимических процессов в топливном элементе

Топливный процессор позволяет преобразовать природный газ в водород, необходимый для электрохимической реакции. Этот процесс называется реформингом. Основной элемент топливного процессора — реформер. В реформере природный газ (или другое водородсодержащее топливо) взаимодействует с водяным паром при высокой температуре (900 °C) и высоком давлении в присутствии катализатора — никеля. При этом происходят следующие химические реакции:

CH4 (метан) + H2O 3H2 + CO

(реакция эндотермическая, с поглощением тепла);

CO + H2O H2 + CO2

(реакция экзотермическая, с выделением тепла).

Общая реакция выражается уравнением:

CH4 (метан) + 2H2O 4H2 + CO2

(реакция эндотермическая, с поглощением тепла).

Для обеспечения высокой температуры, требуемой для преобразования природного газа, часть отработанного топлива из батареи топливных элементов направляется на горелку, которая поддерживает требуемую температуру реформера.

Пар, необходимый для реформинга, образуется из конденсата, образовавшегося при работе топливного элемента. При этом используется тепло, отводимое от батареи топливных ячеек (рис. 12).

В батарее топливных ячеек вырабатывается неустойчивый постоянный ток, который отличается низким напряжением и большой силой тока. Для преобразования его в переменный ток, отвечающий промышленным стандартам, используется преобразователь напряжения. Кроме этого, в состав блока преобразователя напряжения входят различные управляющие устройства и схемы защитной блокировки, позволяющие отключать топливный элемент в случае различных сбоев.

В таком топливном элементе примерно 40 % энергии топлива может быть преобразовано в электрическую энергию. Примерно столько же, около 40 % энергии топлива, может быть преобразовано в тепловую энергию, используемую затем в качестве источника тепла для отопления, горячего водоснабжения и подобных целей. Таким образом, суммарный КПД такой установки может достигать 80 %.

Важным достоинством такого источника тепло- и электроснабжения является возможность его автоматической работы. Для обслуживания владельцам объекта, на котором установлен топливный элемент, не требуется содержать специально обученный персонал — периодическое обслуживание может осуществляться работниками эксплуатирующей организации.

Типы топливных элементов

В настоящее время известно несколько типов топливных элементов, различающихся составом использованного электролита. Наибольшее распространение получили следующие четыре типа (табл. 2):

1. Топливные элементы с протонообменной мембраной (Proton Exchange Membrane Fuel Cells, PEMFC).

2. Топливные элементы на основе ортофосфорной (фосфорной) кислоты (Phosphoric Acid Fuel Cells, PAFC).

3. Топливные элементы на основе расплавленного карбоната (Molten Carbonate Fuel Cells, MCFC).

4. Твердотельные оксидные топливные элементы (Solid Oxide Fuel Cells, SOFC). В настоящее время самый большой парк топливных элементов построен на основе технологии PAFC.

Одной из ключевых характеристик разных типов топливных элементов является рабочая температура. Во многом именно температура определяет область применения топливных элементов. Например, высокая температура критична для ноутбуков, поэтому для этого сегмента рынка разрабатываются топливные элементы с протонообменной мембраной, отличающиеся низкими рабочими температурами.

Для автономного энергоснабжения зданий необходимы топливные элементы высокой установочной мощности, и при этом имеется возможность использования тепловой энергии, поэтому для этих целей могут использоваться и топливные элементы других типов.

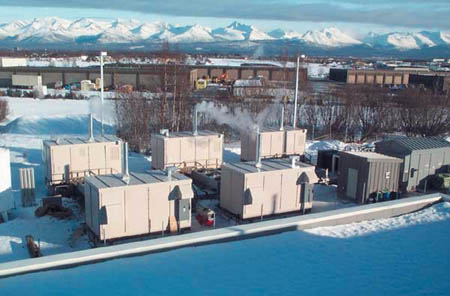

Рисунок 13.

Система энергоснабжения почтовой службы США на основе пяти топливных элементов «PC25» производства «ONSI Corporation» (сейчас «United Technologies, Inc.»), Анкоридж, Аляска, 2001

Топливные элементы с протонообменной мембраной (PEMFC)

Эти топливные элементы функционируют при относительно низких рабочих температурах (60—160 °C). Они отличаются высокой удельной мощностью, позволяют быстро регулировать выходную мощность, могут быть быстро включены. Недостаток этого типа элементов — высокие требования к качеству топлива, поскольку загрязненное топливо может вывести из строя мембрану. Номинальная мощность топливных элементов этого типа составляет 1—100 кВт.

Топливные элементы с протонообменной мембраной первоначально были разработаны корпорацией «General Electric» в 1960-х годах по заказу НАСА. Этот тип топливного элемента использует твердотельный полимерный электролит, названный протонообменной мембраной (Proton Exchange Membrane, PEM). Через протонообменную мембрану могут перемещаться протоны, но через нее не проходят электроны, в результате чего между катодом и анодом возникает разность потенциалов. Из-за простоты и надежности такие топливные элементы использовались в качестве источника энергии на пилотируемом космическом корабле «Gemini».

Этот тип топливных элементов применяется в качестве источников питания для широкого спектра различных устройств, в т. ч. опытных образцов и прототипов, от мобильных телефонов до автобусов и стационарных систем питания. Низкая рабочая температура позволяет использовать такие элементы для питания различных типов сложных электронных устройств. Менее эффективно их применение в качестве источника тепло- и электроснабжения общественных и промышленных зданий, где требуются большие объемы тепловой энергии. В то же время, такие элементы перспективны в качестве автономного источника электроснабжения небольших жилых зданий типа коттеджей, построенных в регионах с жарким климатом.

Таблица 2
Типы топливных элементов
Тип элемента Рабочие
температуры,
°С
КПД выход
электрической
энергии), %
Суммарный
КПД, %
Топливные элементы с
протонообменной мембраной
(PEMFC)
60–160 30–35 50–70
Топливные элементы
на основе ортофосфорной
(фосфорной) кислоты (PAFC)
150–200 35 70–80
Топливные элементы на основе
расплавленного карбоната
(MCFC)
600–700 45–50 70–80
Твердотельные оксидные
топливные элементы (SOFC)
700–1 000 50–60 70–80

Топливные элементы на основе ортофосфорной кислоты (PAFC)

Испытания топливных элементов этого типа были проведены уже в начале 1970-х годов. Диапазон рабочих температур — 150—200 °C. Основная область применения — автономные источники тепло- и электроснабжения средней мощности (около 200 кВт).

В качестве электролита в этих топливных элементах используется раствор фосфорной кислоты. Электроды выполнены из бумаги, покрытой углеродом, в котором рассеян платиновый катализатор.

Электрический КПД топливных элементов PAFC составляет 37—42 %. Однако, поскольку эти топливные элементы работают при достаточно высокой температуре, то имеется возможность использовать пар, образующийся в результате работы. В этом случае общий КПД может достигать 80 %.

Для производства энергии водородсодержащее сырье необходимо преобразовать в чистый водород в процессе реформинга. Например, если в качестве топлива используется бензин, то необходимо удалить серосодержащие соединения, поскольку сера может вывести из строя платиновый катализатор.

Топливные элементы типа PAFC были первыми коммерческим топливными элементами, использование которых стало оправданным с экономической точки зрения. Наиболее распространенной моделью стал топливный элемент «PC25» мощностью 200 кВт производства «ONSI Corporation» (сейчас «United Technologies, Inc.») (рис. 13). Например, эти элементы используются в качестве источника тепловой и электрической энергии в полицейском участке в Центральном Парке Нью-Йорка или в качестве дополнительного источника энергии высотного здания «Conde Nast Building & Four Times Square». Самая большая установка этого типа проходит испытания в качестве электростанции мощностью 11 МВт, расположенной в Японии.

Топливные элементы на основе ортофосфорной кислоты используются и в качестве источника энергии в транспортных средствах. Например, в 1994 году корпорация «H-Power Corp.», Джорджтаунский университет и Министерство энергетики США оборудовали автобус энергетической установкой мощностью 50 кВт.

Топливные элементы на основе расплавленного карбоната (MCFC)

Топливные элементы данного типа функционируют при очень высоких температурах — 600—700 °C. Такие рабочие температуры позволяют использовать топливо непосредственно в самой ячейке, без использования отдельного реформера. Этот процесс получил название «внутренний реформинг». Он позволяет значительно упростить конструкцию топливного элемента.

Топливные элементы на основе расплавленного карбоната требуют значительного времени запуска и не позволяют оперативно регулировать выходную мощность, поэтому основная область их применения — крупные стационарные источники тепловой и электрической энергии. Однако они отличаются высокой эффективностью преобразования топлива — 60 % электрический КПД и до 85 % общий КПД.

В топливных элементах этого типа электролит состоит из солей карбоната калия и карбоната лития, нагретых примерно до 650 °C. В этих условиях соли находятся в расплавленном состоянии, образуя электролит. На аноде водород взаимодействует с ионами CO3, образуя воду, диоксид углерода и высвобождая электроны, которые направляются во внешнюю цепь, а на катоде кислород взаимодействует с диоксидом углерода и электронами из внешней цепи, вновь образуя ионы CO3.

Лабораторные образцы топливных элементов этого типа создали в конце 1950-х годов голландские ученые G. H. J. Broers и J. A. A. Ketelaar. В 1960-х годах с этими элементами работал инженер Френсис Бэкон (Francis T. Bacon), потомок известного английского писателя и ученого XVII века, поэтому иногда топливные элементы MCFC называют элементами Бэкона. В программах НАСА «Apollo», «Apollo-Soyuz» и «Scylab» в качестве источника энергоснабжения использовались именно такие топливные элементы (рис. 14). В эти же годы военное ведомство США испытывало несколько образцов топливных элементов MCFC производства «Texas Instruments», в которых в качестве топлива использовались армейские сорта бензина. В середине 1970-х годов Министерство энергетики США начало исследования, целью которых было создание стационарного топливного элемента на основе расплавленного карбоната, пригодного для практического применения. В 1990-х годах был введен в действие ряд коммерческих установок номинальной мощностью до 250 кВт, например, на авиабазе ВМФ США «Miramar» в Калифорнии. В 1996 году компания «FuelCell Energy, Inc.» запустила в опытную эксплуатацию предсерийную установку номинальной мощностью 2 МВт в Санта-Кларе, Калифорния.

Рисунок 14. (подробнее)

Топливный элемент на основе расплавленного карбоната (MCFC), установленный на космическом корабле «Apollo» (экспонат Музея космической истории, Аламогордо, штат Нью-Мексико, США)

Твердотельные оксидные топливные элементы (SOFC)

Твердотельные оксидные топливные элементы отличаются простотой конструкции и функционируют при очень высоких температурах — 700—1 000 °C. Такие высокие температуры позволяют использовать относительно «грязное», неочищенное топливо. Такие же особенности, как и у топливных элементов на основе расплавленного карбоната, определяют и сходную область применения — крупные стационарные источники тепловой и электрической энергии.

Твердотельные оксидные топливные элементы конструктивно отличаются от топливных элементов на основе технологий PAFC и MCFC. Анод, катод и электролит изготовлены из специальных сортов керамики. Наиболее часто в качестве электролита используются смесь оксида циркония и оксида кальция, но могут использоваться и другие оксиды. Электролит образует кристаллическую решетку, покрытую с обеих сторон пористым электродным материалом. Конструктивно такие элементы выполняются в виде трубок или плоских плат, что позволяет при их изготовлении использовать технологии, широко применяемые в электронной промышленности. В результате твердотельные оксидные топливные элементы могут работать при очень высоких температурах, поэтому их выгодно использовать для производства и электрической, и тепловой энергии.

При высоких рабочих температурах на катоде образуются ионы кислорода, которые мигрируют через кристаллическую решетку на анод, где взаимодействуют с ионами водорода, образуя воду и высвобождая свободные электроны. При этом водород выделяется из природного газа непосредственно в ячейке, т. е. нет необходимости в отдельном реформере.

Теоретические основы создания твердотельных оксидных топливных элементов были заложены еще в конце 1930-х годов, когда швейцарские ученые Бауэр (Emil Bauer) и Прейс (H. Preis) экспериментировали с цирконием, иттрием, церием, лантаном и вольфрамом, используя их в качестве электролитов.

Первые опытные образцы таких топливных элементов были созданы в конце 1950-х годов рядом американских и голландских компаний. Большинство этих компаний вскоре отказались от дальнейших исследований из-за технологических трудностей, однако одна из них, «Westinghouse Electric Corp.» (сейчас «Siemens Westinghouse Power Corporation»), продолжила работы. В настоящее время эта компания принимает предварительные заказы на коммерческую модель твердотельного оксидного топливного элемента трубчатой топологии, появление которой ожидается в этом году (рис. 15). Рыночный сегмент таких элементов — стационарные установки для производства тепловой и электрической энергии мощностью от 250 кВт до 5 МВт.

Рисунок 15.

Схема отдельной ячейки твердотельного оксидного топливного элемента (SOFC) трубчатой топологии производства компании «Siemens Westinghouse Power Corporation»

Топливные элементы типа SOFC продемонстрировали очень высокую надежность. Например, прототип топливного элемента производства «Siemens Westinghouse» наработал 16 600 часов и продолжает работать, что стало самым длительным непрерывным сроком эксплуатации топливного элемента в мире.

Режим работы топливных элементов типа SOFC, с высокой температурой и высоким давлением, позволяет создавать гибридные установки, в которых выбросы топливных элементов вращают газовые турбины, используемые для выработки электрической энергии. Первая такая гибридная установка работает в Ирвайне, Калифорния. Номинальная мощность этой установки — 220 кВт, из них 200 кВт от топливного элемента и 20 кВт от микротурбинного генератора.

Продолжение статьи читайте в следующем номере журнала «АВОК».
