Влияние качества теплоснабжения на фактические тепловые нагрузки систем отопления и горячего водоснабжения многоквартирных домов
Опыт Кемерово

После оценки1 показателей качества тепловой энергии, идущей на отопление и поставляемой исследуемым зданиям в городе Кемерово, был сделан вывод, что теплоснабжающая организация регулярно не соблюдает показатели качества теплоснабжения, регламентированные действующей редакцией Постановления Правительства РФ2 № 808. Перейдем к определению влияния показателей качества теплоснабжения на фактические тепловые нагрузки многоквартирных домов и потребление тепловой энергии для горячего водоснабжения (ГВС).

Экспресс-энергоаудит многоквартирных домов в Кемерово включал визуальное обследование их внутридомовых систем горячего водоснабжения. Кроме того, по суточным параметрам горячего водоснабжения МКД (данные общедомового прибора учета (ОДПУ) за каждые сутки рассматриваемого периода) определялись следующие показатели:

• фактические температуры и расходы горячей воды на входе в систему ГВС;

• фактические температуры и расходы горячей воды в циркуляционном трубопроводе системы ГВС;

• фактическое потребление тепловой энергии (горячее водоснабжение) зданиями.

Отчеты по суточным параметрам горячего водоснабжения отобранных многоквартирных домов были предоставлены кемеровским филиалом ООО «Сибирская теплосбытовая компания», который помимо этого предоставил информацию по расчетным (договорным) тепловым нагрузкам систем ГВС зданий.

Определение показателей качества теплоснабжения и фактической тепловой нагрузки системы горячего водоснабжения многоквартирных домов

Определение фактических тепловых нагрузок систем ГВС многоквартирных домов и оценка соответствия фактических показателей качества горячего водоснабжения расчетным значениям проведено по формулам (1)–(5) (см. Расчетные формулы 1).

Следует отметить, что в договорах теплоснабжения приведены только максимальные тепловые нагрузки системы горячего водоснабжения многоквартирных домов, а в соответствии с требованиями Приказа3 Минрегиона России № 610 тепловая нагрузка системы ГВС жилых зданий устанавливается как средний часовой расход тепловой энергии за сутки максимального водопотребления непосредственно по данным общедомовых приборов учета.

Таким образом, для корректного сравнения фактической и договорной тепловых нагрузок МКД была пересчитана среднесуточная нагрузка ГВС, которая определялась по показаниям ОДПУ с учетом максимального водоразбора горячей воды в утренние и вечерние часы суток (формула (4)).

Анализ полученных данных

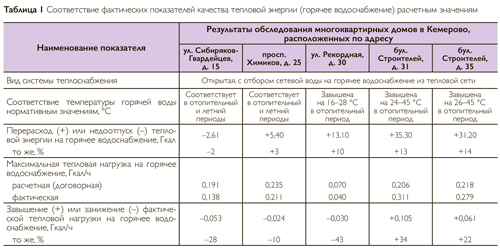

Результаты определения фактических тепловых нагрузок систем ГВС многоквартирных домов сведены в табл. 1, а также визуализированы на рис.1 и 2.

В тех многоквартирных домах, где установлены регуляторы температуры горячей воды, фактическое потребление тепловой энергии практически соответствует расчетным значениям (расхождение не превышает 2–3 %). Фактическая тепловая нагрузка на горячее водоснабжение в этих зданиях меньше договорных значений на 0,024–0,053 Гкал/ч.

Например, в МКД по адресу просп. Химиков, д. 25 фактическая температура воды на входе в систему ГВС была равна 59–76 °С и практически соответствовала нормативным значениям (не ниже 60 и не выше 75 °С). При этом фактическая тепловая нагрузка системы ГВС была меньше договорного значения на 0,024 Гкал/ч, или на 10 % (рис. 1). Однако в большинстве обследованных МКД температура горячей воды на входе в систему ГВС составляла 76–120 °С и была значительно выше нормативных значений.

Для открытых систем теплоснабжения этот факт свидетельствует о том, что отбор воды на горячее водоснабжение зданий осуществляется только из подающего трубопровода тепловой сети. При этом температура горячей воды в открытой системе теплоснабжения МКД не поддерживается на нормативном уровне (отсутствует регулятор температуры горячей воды).

В этих многоквартирных домах перерасход тепловой энергии на горячее водоснабжение из-за перегрева горячей воды составлял от 10 до 14 %. Фактическая тепловая нагрузка ГВС была выше расчетных (договорных) значений на 0,061–0,105 Гкал/ч.

Например, для МКД по адресу бул. Строителей, д. 31 регулярное завышение температуры горячей воды на входе в систему ГВС на 24…45 °С сопровождается перерасходом тепловой энергии и завышением фактической тепловой нагрузки горячего водоснабжения на 34 % (рис. 2).

Исходя из изложенного, можно сделать вывод, что в таких МКД винов-ником нарушения качества горячего водоснабжения являются потребители тепловой энергии (управляющие компании – УК), так как в обязанности потребителя входит установка и надлежащая эксплуатация регуляторов температуры воды в системах горячего водоснабжения зданий.

Сокращение размера платы за поставляемую тепловую энергию при несоблюдении теплоснабжающей организацией показателей качества теплоснабжения в точке поставки тепловой энергии

Согласно действующей редакции Постановления № 808, при несоблюдении теплоснабжающей организацией (ТСО) показателей качества теплоснабжения и допустимых перерывов в теплоснабжении должна быть снижена плата за тепловую энергию, поставляемую в жилые здания в целях оказания коммунальной услуги по отоплению. Но только в том случае, если показатели качества теплоснабжения включены в договор поставки тепловой энергии между ТСО и потребителем.

Фактом нарушения качества теплоснабжения, при котором необходимо определять изменение объема потребления теплоты и рассчитывать величину сокращения платы за поставленную тепловую энергию, считается:

• отклонение фактической температуры теплоносителя в подающем трубопроводе в точке поставки тепловой энергии более допустимых показателей (±3 % от значений, установленных температурным графиком при соответствующей температуре наружного воздуха);

• отклонение давления теплоносителя в подающем трубопроводе в точке поставки тепловой энергии более допустимых показателей. Следует отметить, что отклонение давления теплоносителя в подающем трубопроводе в точке поставки тепловой энергии как показатель недостаточно информативно. По его величине затруднительно оценить, насколько циркуляция (расход) теплоносителя в системе отопления МКД соответствует расчетным значениям;

• одновременное отклонение температуры и давления теплоносителя в подающем трубопроводе в точке поставки тепловой энергии за пределы допустимых значений.

Для отобранных многоквартирных домов расчет сокращения платы за поставленную тепловую энергию при фактах нарушения качества теплоснабжения со стороны ТСО проведен по формулам (6)–(8) (см. Формулы 2).

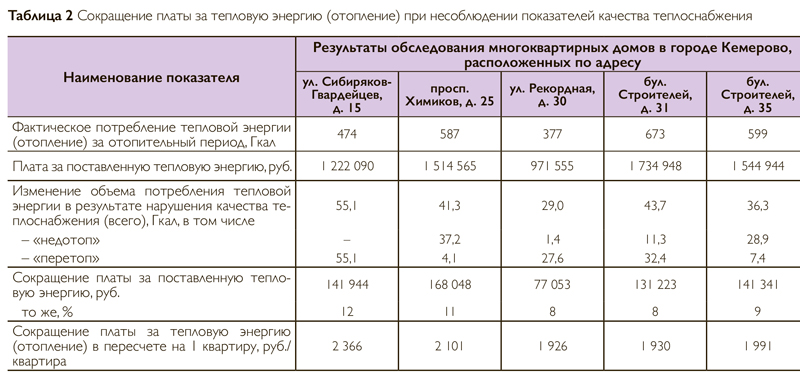

Анализ результатов расчета (табл. 2) показывает, что при регулярной претензионной работе потребителей с ТСО по несоблюдению показателей качества теплоснабжения возможно существенно сократить плату за тепловую энергию, поставляемую в жилые здания в целях оказания коммунальной услуги по отоплению. В качестве предварительной оценки для отобранных многоквартирных домов получены следующие результаты:

• для одного МКД сокращение платы за поставленную тепловую энергию составляет от 77 до 168 тыс. руб. (8–12 %);

• уменьшение платы за коммунальные услуги за отопительный период 2019–2020 годов в пересчете на 1 квартиру равно 1 926–2 366 руб./квартиру.

Выводы и рекомендации

Подводя итог, можно утверждать: чтобы сократить плату за поставленную тепловую энергию при регулярной претензионной работе потребителей с ТСО по несоблюдению показателей качества теплоснабжения, необходимо:

1. Дополнить действующую редакцию Постановления № 808, помимо показателя «температура теплоносителя в подающем трубопроводе в точке поставки тепловой энергии», следующими показателями качества теплоснабжения:

• температура теплоносителя в обратном трубопроводе в точке поставки тепловой энергии. При соблюдении ТСО параметров качества теплоснабжения величина температуры теплоносителя в обратном трубопроводе позволяет оценить, насколько потребитель выполняет свои обязательства по соблюдению показателей качества сетевой воды, возвращаемой в тепловую сеть и на источники теплоснабжения;

• расход теплоносителя в подающем трубопроводе в точке поставки тепловой энергии;

• отклонение фактических тепловых нагрузок потребителей (отопление, горячее водоснабжение) от расчетных значений.

Кроме того, в Постановлении № 808 такой параметр качества теплоснабжения, как давление теплоносителя в подающем трубопроводе, целесо-образно заменить на показатель «разность давлений теплоносителя (располагаемый напор) между подающим и обратным трубопроводом». Дело в том, что по величине располагаемого напора возможно более достоверно определить, насколько фактическая циркуляция (расход) теплоносителя в системе отопления здания соответствует расчетным значениям.

2. В договор теплоснабжения, который заключается между ТСО и потребителем тепловой энергии, в обязательном порядке должны быть включены следующие графики:

• температурный график отпуска теплоты в точке поставки тепловой энергии (зависимость температур теплоносителя в подающем и обратном трубопроводах от температуры наружного воздуха);

• график расхода теплоносителя в подающем трубопроводе в точке поставки тепловой энергии (зависимость расхода теплоносителя от температуры наружного воздуха);

• график отопительной тепловой нагрузки потребителя (зависимость отопительной тепловой нагрузки от температуры наружного воздуха).

Для корректного сопоставления фактических и расчетных (договорных) показателей качества теплоснабжения необходимо фиксировать среднесуточные температуры наружного воздуха за каждые сутки отопительного периода. Информация о средне-суточных температурах наружного воздуха за каждые сутки отопительного периода может быть получена с метеорологических сайтов, на которых имеются архивы фактической погоды для населенных пунктов Российской Федерации.

3. В договоре теплоснабжения необходимо предусматривать порядок мониторинга соблюдения показателей качества теплоснабжения (как со стороны ТСО, так и со стороны потребителя тепловой энергии). Целесообразно регулярно, не реже 1 раза в сутки, по показаниям ОДПУ определять потребление тепловой энергии, а также фиксировать показатели качества теплоснабжения и сопоставлять их с расчетными (договорными) значениями.

Помимо этого, в договоре теплоснабжения должен быть приведен алгоритм (формулы) для расчета снижения платы за поставленную тепловую энергию при несоблюдении ТСО показателей качества теплоснабжения.

Литература

  1. Юферев Ю. В., Артамонова И. В., Горшков А. С. Об анализе тепловых нагрузок потребителей при разработке и актуализации схем теплоснабжения // Новости теплоснабжения. 2017. № 7. С. 28–40.
  2. Борисов К. Б. Еще раз о проб-лемах анализа тепловых нагрузок в Схемах теплоснабжения // Новости теплоснабжения. 2017. № 10. С. 36–40.
  3. Зубанов А. А. Оценка эффективности работы систем теплопотребления зданий и сооружений: фантазии, теория и факты теплоэнергетики // Тепловичок Today. 2021. № 1. С. 18–29.
  4. Жане А. Д. Температурный график в отношениях ресурсоснабжения // Новости теплоснабжения. 2021. № 2. С. 60–63. ¢

1 Начало статьи читайте в журнале «Энергосбережение» № 7–2021.

2 Постановление Правительства Российской Федерации от 8 августа 2012 года № 808 «Правила организации теплоснабжения в Российской Федерации».

3 Приказ Министерства регионального развития Российской Федерации от 28 декабря 2009 года № 610 «Об утверждении Правил установления и изменения (пере- смотра) тепловых нагрузок».
