Децентрализованное энергоснабжение с использованием сжиженного природного газа

Развитие малой энергетики в России в ближайшие годы будет неразрывно связано с более широким использованием сжиженного природного газа (СПГ) [1, 2]. В настоящее время мировой рынок торговли СПГ стал наиболее динамично развивающимся рынком углеводородных энергоносителей, в среднем его прирост составляет 7 % в год [2]. Ведущими странами мира СПГ признан как один из перспективных энергоносителей на обозримое будущее.

По прогнозам специалистов, объем мировой торговли СПГ может возрасти к 2010 году до 150 млрд м3 и более. В США и странах Западной Европы доля СПГ в общем газопотреблении составляет более 20 %. Япония импортирует до 85 % (45 млрд м3) природного газа в сжиженном состоянии.

На этом фоне достижения России в области использования СПГ, как основного энергоносителя ХХI века, выглядят очень скромно, хотя запасы природного газа в России составляют около 40 % мировых (в России доказанные запасы природного газа составляют, по разным оценкам, от 48 до 64 трлн м3, при этом известны 20 крупных месторождений с запасами более 500 млрд м3), а себестоимость его существенно ниже нефтепродуктов. Сейчас западноевропейская цена на газ равна около 95 долларов за 1 000 м3, на российском рынке эта цена около 900 руб.

Первые шаги по использованию СПГ в энергосбережении в промышленности и коммунальном хозяйстве сделаны в Санкт-Петербурге и Ленинградской области [3, 4], где уже работают 2 опытно-промышленные установки по производству СПГ, и несколько удаленных котельных в области работают на привозном СПГ. При этом в полной мере используется все преимущества СПГ как топлива:

- сжижение природного газа увеличивает его плотность в 600 раз, что повышает эффективность и удобство хранения, транспортировки и потребления энергоносителя (в том числе и как моторного топлива для транспортных средств);

- СПГ – криогенная жидкость, которая хранится под небольшим избыточным давлением при температуре около 112 К (-161 °C) в емкости с теплоизоляцией, нетоксична;

- возможность газификации объектов, удаленных от магистральных трубопроводов на значительные расстояния, что позволяет также вовлекать в сельскохозяйственный оборот глубинные (удаленные) территории.

В настоящее время в ОАО «Газпром» разработана программа работ по решению актуальных задач газификации населенных пунктов, отдаленных от газопроводов. По оценкам специалистов ВНИИпромгаза, около 50 % населенных пунктов, нуждающихся в газификации, экономически целесообразно обеспечивать газовым топливом в виде привозного СПГ [5].

Другой причиной необходимости ускорения работ по использованию СПГ является то, что все крупнейшие месторождения природного газа в России находятся в удаленных районах, неблагоприятных для строительства транспортных газопроводов, и наиболее целесообразным представляется транспортировка газа в жидком состоянии. В XXI веке все основные российские газовые месторождения будут располагаться именно в таких районах (Баренцево море, шельф Карского моря, остров Сахалин и т. д.), что обуславливает необходимость строительства крупных заводов по производству СПГ в местах перспективных месторождений.

Структурная схема газификации населенных пунктов и обеспечения автотранспорта природным газом посредством внедрения технологии с использованием сжиженного природного газа

В свете вышеизложенного знаменательным событием стало появление документа «Отраслевая программа первоочередных работ в области получения и использования сжиженного природного газа на период 2003–2005 годов», утвержденного руководством ОАО «Газпром» в июле 2002 года. Программа определяет следующие основные группы работ:

- проведение НИРиОКР;

- строительство типовых комплексов получения и использования СПГ на АГНКС и газоредуцирующих станциях (ГРС) за счет средств ОАО «Газпром»;

- создание комплексов получения и реализации СПГ с привлечением средств внешних инвесторов, также предусмотрена разработка пакета нормативных документов и отраслевых стандартов с завершением этих работ в 2003 году.

Главными задачами НИОКР в области технологий СПГ в 2003–2005 годах являются:

- разработка предложений по формированию экономических механизмов (в области ценообразования, налогообложения и т. д.), обеспечивающих благоприятные рыночные условия для производства СПГ на объектах ОАО «Газпром» и его реализации;

- разработка и утверждение в установленном порядке нормативных документов, регламентирующих производство, хранение и транспортировку СПГ, требования по эксплуатации криогенного оборудования, качество СПГ и т. д. Цель работ заключается в формировании практически отсутствующей в настоящее время государственной и отраслевой нормативно-правовой базы в данной области деятельности;

- создание новых установок сжижения природного газа с высокими технико-экономическими показателями с учетом специфики их размещения на конкретных объектах;

- создание криогенного оборудования, отвечающего требованиям безопасности, с применением более дешевых материалов и упрощенных конструкций; цель работ заключается в создании и внедрении технологического оборудования, обеспечивающего снижение затрат на транспортировку и хранение СПГ;

- создание технологического оборудования, обеспечивающего использование СПГ на транспортных средствах.

Планируемый объем финансирования вышеперечисленных работ только в 2003 году составляет около 100 млн руб.

Значительная роль в реализации вышеупомянутой программы отводится ОАО «Криогенмаш» (г. Балашиха, Московская область), осуществляющему разработки в области получения и исследования СПГ.

Рассмотрим преимущества использования СПГ на конкретном примере.

Для отопления одного из коттеджных поселков Московской области предполагается установить котельную установку ОАО «ЗИОСАБ» мощностью 2 МВт, обеспечивающую теплом жилую площадь 20 тыс. м2. Отопительный сезон составляет 5 760 ч. Имеется 2 варианта решения проблемы по обеспечению котельной топливом: проложить газопровод протяженностью 8 км диаметром 160–200 мм или обеспечить котельную установку привозным топливом. При этом целесообразно рассмотреть в качестве привозного котельного топлива: СПГ, сжиженный углеводородный газ (пропан-бутан) (СУГ), дизельное топливо (ДТ). Сопоставление стоимости 1 Гкал тепла, полученной при использовании трубопроводного природного газа (ПГ) и привозных энергоносителей, приведено в таблице.


Наименование затрат Стоимость, тыс. руб.
ПГ ДТ СУГ СПГ
А. Капитальные вложения
Котельная установка «ЗИОСАБ - 2000» 715,5 450,0 715,5 715,5
Прокладка газопровода 8 км 32 000,0 - - -
Система снабжения ДТ - 750,0 - -
Система снабжения СУГ - - 1 440,0 -
Система снабжения СПГ - - - 3 330,0
Бак резервного топлива (ДТ) 750,0 750,0 750,0 750,0
Всего оборудования 33 465,5 1 950,0 2 905,5 4 795,5
Строительно-монтажные работы (35 % от стоимости оборудования без учета прокладки газопровода) 513,0 680,0 1 016,9 1 678,4
Всего капитальных вложений 33 978,5 2 630,0 3 922,4 6 473,9
Б. Эксплуатационные расходы
Затраты на котельное топливо 979,2 7 811,2 6 720 3 608,5
Затраты на обслуживание 212,0 212,0 212,0 212,0
Амортизационные отчисления при сроке службы газопровода 30 лет, а оборудования - 15 лет 1 164,4 175,3 261,5 431,6
Всего эксплуатационных расходов 2 355,6 8 198,5 7 193,5 4 252,1
В. Себестоимость 1 Гкал 0,238 0,827 0,719 0,429
Г. Срок окупаемости капитальных вложений при отпускной цене 0,5 тыс. руб. за 1 Гкал, лет 8,61 - - 6,05

Из вышеприведенного ориентировочного расчета капитальных вложений, эксплуатационных расходов и себестоимости 1 Гкал тепла видно, что наибольшие капитальные вложения для организации автономного теплоснабжения приходятся на природный газ и связаны с необходимостью прокладки газопровода длиной 8 км. Несмотря на то что объем капитальных вложений при организации работы котельной на дизельном топливе на порядок меньше, себестоимость 1 Гкал выработанной тепловой энергии на 65 % больше отпускной цены. При использовании в качестве котельного топлива СУГ (пропан-бутан) себестоимость 1 Гкал также больше отпускной цены на 44 %, поэтому применение дизельного топлива и СУГ в качестве котельного топлива будет для потребителя не выгодно.

Себестоимость 1 Гкал, рассчитанная с использованием СПГ, на 80 % больше, чем с использованием трубопроводного природного газа, но и капитальные вложения для обеспечения работы котельной на природном газе по проложенному газопроводу на 424 % больше, чем это необходимо для перевода котельной на СПГ. Таким образом, расчетный срок окупаемости капитальных вложений при работе котельной на СПГ в 1,5 раза меньше, чем на природном газе, что и может оказаться определяющим фактором при выборе энергоносителя.

При расчете себестоимости 1 Гкал, полученной с использованием СПГ, цена 1 т СПГ была принята равной 3 500 руб. (с доставкой). Она предложена Московским газоперерабатывающим заводом, который в настоящее время завершает монтаж установки для сжижения природного газа производительностью 24 т СПГ в сутки. Установка базируется на автомобильной газозаправочной компрессорной станции (АГНКС-500), мощности которой по своему функциональному назначению практически используются только на 10–15 %.

Такое решение имеет ряд преимуществ в части снижения капитальных вложений на оборудование, т. к. на АГНКС создана необходимая инженерная инфраструктура, включающая компрессорные установки, блок осушки сжатого газа, необходимое электросиловое и вспомогательное, а также обеспечивающее противопожарную безопасность оборудование и т. п.

Удельные затраты на производство 1 т СПГ на АГНКС распределяются следующим образом [6]:

- амортизация – 23 %;

- электроэнергия – 19 %;

- зарплата работников АГНКС – 12 %;

- сырье-природный газ и вспомогательные материалы – 17 %;

- зарплата работников по обслуживанию и управлению установки по получению СПГ – 18 %;

- единый социальный налог – 11 %.

Из приведенных данных видно, что 54% от затрат на производство СПГ приходится на амортизацию, электроэнергию и зарплату работников АГНКС, обслуживающих компрессорное и электросиловое оборудование.

Очевидно, что себестоимость СПГ главным образом зависит от принятой технологии комплексной очистки природного газа и его сжижения.

Сжижение природного газа производится на уровне температур -140… -160 °C, и поэтому для оптимизации процесса имеются проверенные аналоги в области сжижения газов, его хранения, транспортирования и регазификации.

Известно, что при использовании перепада давления на городских или заводских ГРС или газоредуцирующих пунктах (ГРП) можно значительно снизить себестоимость производимого СПГ за счет уменьшения затрат на электроэнергию, на обслуживание компрессоров и электросилового оборудования, а также амортизационных отчислений.

По заказу ООО «Лентрансгаз» в ОАО «Криогенмаш» была разработана технология сжижения природного газа с использованием энергии перепада давления газа на ГРС на базе последних достижений науки и техники и накопленного опыта по внедрению детандер-компрессорных агрегатов для получения требуемой производительности [7].

На рисунке приводится принципиальная схема установки ожижения ПГ, разработанная применительно к ГРС «Никольская» (Ленинградская область) с расходом природного газа 8 000 нм3/ч, с расчетным давлением на входе в ГРС, равным 3,3 МПа, и на выходе – 0,28–0,6 МПа. Расчетная производительность установки по СПГ равна 24 т/сут.

Установка ожижения природного газа состоит из блока теплообменников вымораживателей (БТВ); системы охлаждения компримированного газа (СО); блока ожижения (БО); 2-ступенчатого турбодетандер-компрессорного агрегата (ТДКА); автоматизированной системы контроля и управления работой установки (АСКУ); арматуры, в том числе управляемой, и КИП.

Перед криогенной переработкой или сжижением газов, включая природный газ, к газу, поступающему в криогенный блок, предъявляются высокие требования по его осушке и очистке от компонентов, температура кристаллизации которых выше температуры газа в установке. Такие компоненты, вымораживаясь на поверхности теплообменников, снижают коэффициент теплопередачи, что приводит к ухудшению процессов теплообмена и в целом к нарушению технологического режима по сжижению газа. Кроме того, твердые частицы могут забивать дроссели, что приведет к нарушению работы установки. Как правило, в последнее время для комплексной очистки газа от влаги, углекислого газа и тяжелых углеводородов используют адсорбционный способ глубокой очистки газа на молекулярных ситах. Особенность комплексной очистки газа на периодически работающих адсорберах состоит в том, что пока один адсорбер работает в режиме очистки, другие адсорберы (или адсорбер) находятся в режиме регенерации для удаления продуктов очистки и восстановления поглотительной способности адсорбентов. Для регенерации используется очищенный нагретый газ, что связано с дополнительными затратами энергии и часто отвлечением части очищенного газа на нагрев и охлаждение адсорбента. При этом производительность блока адсорбционной очистки снижается на количество газа, направляемого на регенерацию. Это количество иногда может составлять более 20 % от расхода газа, подаваемого на блок очистки. Кроме того, допускаемая скорость газа в адсорберах небольшая, в пределах 0,2 м/с, что приводит к увеличению проходного сечения адсорберов, и, как следствие, увеличивается металлоемкость. Применяемые в настоящее время адсорбенты имеют избирательную способность, и если их адсорбционная способность по влаге довольно высокая, то по другим компонентам может быть очень низкой. Например, цеолит NaX имеет адсорбционную способность по воде 7–10 % по массе, а по углекислому газу всего 1–3 %, поэтому для очистки от углекислого газа требуется большое количество соответствующего адсорбента.

Вышеизложенные факторы приводят к выводу о том, что стоимость блока комплексной очистки природного газа в зависимости от состава газа и от количества очищаемых компонентов может составлять до 30–40 % от стоимости установки.

В разработанной установке по ожижению природного газа в связи с достаточно высокой чистотой природного газа (содержание СО2 не более 400 ррm) предусматривается только осушка газа, которую с целью снижения стоимости оборудования, по требованию заказчика, предусмотрено проводить способом вымораживания влаги.

Принцип работы установки заключается в следующем. Природный газ с расходом 8 000 нм3/ч и давлением 3,3 МПа поступает на турбокомпрессоры К1 и К2, работающие на 1 валу с турбодетандерами Д1 и Д2. В 2-ступенчатом турбокомпрессоре давление газа повышается до 4,5 МПа, затем сжатый газ последовательно охлаждется в теплообменниках Т3-2 и Т3-1 и поступает в вымораживатель, состоящий из 3 теплообменников Т11-1, Т11-2 и Т11-3 (или Т12-1, Т12-2 и Т12-3), где за счет использования холода обратного потока газа из теплообменника Т2-1 просходит вымораживание влаги. Очищенный газ после фильтра Ф1-2 разбивается на 2 потока. Один поток (большая часть) направляют в вымораживатель для рекуперации холода, а на выходе из вымораживателя через фильтр подают последовательно на турбодетандеры Д1 и Д2, а после них направляют в обратный поток на выходе из сепаратора С2-1. Второй поток направляют в теплообменник Т2-1, где после охлаждения дросселируют через дроссель ДР в сепаратор С2-1, в котором производят отделение жидкой фазы от его паров. Жидкую фазу (СПГ) направляют в накопитель и потребителю, а паровую фазу подают последовательно в теплообменник Т2-1, вымораживатель Т11 или Т12 и теплообменник Т3-2, а после него в магистраль низкого давления, расположенную после ГРС. Через определенное время работающий вымораживатель Т11 переводят на отогрев и продувку газом низкого давления из магистрали, а на рабочий режим переводят вымораживатель Т12.

Себестоимость СПГ, полученного по разработанной технологии, на 30–40 % ниже себестоимости СПГ, полученного на АГНКС, соответственно, себестоимость 1 Гкал тепла для рассмотренного выше случая с использованием СПГ, полученной на ГРС по предлагаемой технологии будет на 45–50 % ниже, чем приведенная в таблице и будет отличаться от себестоимости 1 Гкал, полученной на трубопроводном природном газе после его прокладки всего на 20–25 %, но в этом случае срок окупаемости капитальных вложений с использованием СПГ составит около 3 лет, против ранее полученных 6 лет, тогда как при трубопроводном природном газе эта окупаемость составляет около 9 лет.

В стране имеется значительное количество ГРС, где редуцируемый газ бесполезно теряет свое давление, а в отдельных случаях в зимний период приходится подводить еще энергию для подогрева газа перед его дросселированием. В то же время, используя практически бесплатную энергию перепада давления газа, можно получить общественно полезный, удобный и экологически безопасный энергоноситель – СПГ, с помощью которого можно газифицировать промышленные, социальные объекты и населенные пункты, не имеющие трубопроводного газоснабжения.

На ГРС, с учетом фактического расхода газа и его давления на входе и на выходе из ГРС, можно создать мини-заводы по производству СПГ производительностью от 12 до 120 т СПГ в сутки. Полученный СПГ может храниться в системах хранения на базе криогенных резервуаров типа БСХП производства ОАО «Криогенмаш».

Транспортирование СПГ осуществляется с помощью автомобильного транспорта. В ОАО «Криогенмаш» разработаны транспортные цистерны для СПГ ЦТП–8/0.25 (объемом 8 м3), ЦТП–15/0.8 (объемом 15 м3) и ЦТП–25/0.6 (объемом 25 м3), имеющие высокоэффективную экрановакуумную теплоизоляцию, которая обеспечивает бездренажное хранение СПГ до 15 суток.

Особый интерес представляют цистерны-контейнеры 15 м3 (20-футовый контейнер) и 32 м3 (40-футовый контейнер), которые позволяют транспортировать СПГ авто-, железнодорожным и речным транспортом.

Как показывает мировой опыт, наиболее оптимальным транспортным средством для доставки СПГ к потребителям является цистерна, выполненная в виде контейнера. Такая цистерна-контейнер представляет собой не только средство доставки СПГ, но и базовую часть системы хранения и газификации у потребителя. Доставка цистерн-контейнеров к потребителям осуществляется автомобильными трайлерами. Цистерны-контейнеры выгружаются на площадке установки потребителя, устанавливаются и закрепляются быстросъемными зажимами, затем с помощью металлорукавов цистерна-контейнер подсоединяется к испарителям-подогревателям и к трубопроводу, снабжающему потребителя газом.

СПГ также может быть использован в качестве моторного топлива, например в дизель-генераторах. На дизель-генераторах может быть получена электрическая энергия значительно ниже по стоимости, чем централизованно получаемая от крупных ТЭЦ и ГРЭС. При этом в результате утилизации тепла выхлопных газов можно одновременно получить высокопотенциальное тепло для отопления и горячего водоснабжения.

Например, при установке дизель-генератора, работающего на газе, мощностью 1 500 кВт можно ежегодно получать более 13 000 МВт•ч электроэнергии и около 10 000 Гкал тепловой энергии для отопления и горячего водоснабжения. Срок окупаемости капитальных вложений на приобретение дизель-генератора составляет 3–3,5 года.

Из вышеизложенного следует, что альтернативой для прекращения зависимости потребителей от крупных поставщиков электрической и тепловой энергии являются автономные объекты миниэнергетики с применением сжиженного природного газа.

Таким образом, автономное энергоснабжение небольших промышленных, социальных предприятий и населенных пунктов на базе миниэнергетики с использованием СПГ является привлекательной сферой для инвестиции объектов энергетики со сравнительно коротким сроком окупаемости капитальных вложений.

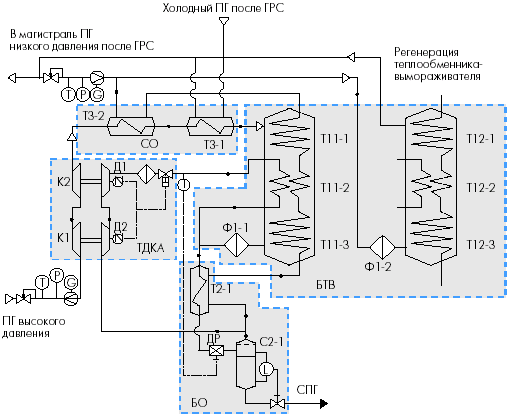

Принципиальная схема установки ожижения природного газа

Литература

1. Фаворский О. Н. Состояние и перспективы развития малой энергетики в России ближайших лет // Технология легких сплавов: Спец. выпуск. М.: Деловой мир 2000. 2002.

2. Кириллов Н. Г. Сжиженный природный газ: области применения и технологии производства // Холодильный бизнес. 2002. № 6. С. 8–11.

3. Сердюков С. Г., Ходорков И. Л. Санкт-Петербург и Ленинградская область. Перспективы создания демонстрационной зоны технологии и бизнеса СПГ в России // Холодильный бизнес. 2002. № 3. С. 28–31.

4. Сердюков С. Г., Ходорков И. Л. Типовой минизавод по производству сжиженного природного газа на газоредуцирующих станциях (ГРС) магистральных газопроводов // Холодильный бизнес. 2001. № 6. С. 36–38.

5. Рачевский Б. С. Нетрадиционные способы газификации // Газовая промышленность. 1999. № 6. С. 55.

6. Саркисян В. А. Экономические проблемы газификации и использования СПГ // АвтоГазоЗаправочный Комплекс. 2002. № 2. С. 45–49.

7. Установка сжижения природного газа на базе детандерно-компрессорного агрегата УСДК. Технико-коммерческое предложение ОАО «Криогенмаш». Балашиха, 2000. С. 58.
