Автоматическая и полуавтоматическая водоразборная арматура

Paolo Contini

В санузлах общего пользования применение подобных систем позволяет сократить потери воды и обеспечить оптимальные гигиенические условия

Санузлы административных зданий, школьных учреждений, ресторанов, больниц, пансионатов, спортивно-оздоровительных центров, магазинов и торговых центров (главным образом пищевой отрасли), служебных помещений, туристических баз и баз отдыха, мест дислоцирования войсковых частей, мест лишения свободы, вокзалов, аэропортов, судов и общественных заведений в широком смысле являются участками, где применение сантехнической арматуры с предустановленной продолжительностью подачи воды представляется особенно целесообразным. Пуск воды осуществляется (напрямую или опосредованно) самим пользователем, а закрывание кранов всегда происходит автоматически.

Как правило, в автоматическом режиме определяются продолжительность подачи воды, ее температура и напор струи.

Цель применения такого оборудования заключается главным образом в том, чтобы обеспечить комфортное удовлетворение потребностей пользователя и одновременно сокращение потерь воды и энергоресурсов.

Кроме того, во многих случаях – поскольку пользователь вообще не прикасается руками к водозапорной арматуре (узлы, оборудованные электронными и частично механическими запорными устройствами) либо имеет с ней минимальный контакт – места общего пользования обеспечивают оптимальную гигиену.

Сокращается расход воды и электричества в силу того, что:

- автоматическое запирание крана после сеанса пользования не дает потерь, обусловленных обычной человеческой небрежностью (осознанной или неосознанной), когда кран закрывается не до конца либо вообще оставляется открытым;

- предустановка рабочих параметров водоразборной точки (продолжительность подачи воды, температуры воды и напора) обеспечивает эксплуатационникам полную прозрачность и предсказуемость работы.

Предельные показатели продолжительность подачи, которая может варьироваться в определенном диапазоне, устанавливаются действующими нормативными актами. Температура воды зависит от регулировки смесителя, а напор определяется размерами сечения подающего водопроводного крана.

Различные типы устройств

На сегодня существуют следующие основные группы устройств:

- Водозапорные краны механического типа с предустановленной продолжительностью подачи воды (рис. 1). Пользователь открывает себе воду, воздействуя на ручку крана клавишного типа (поворотом рычага или нажатием педаль). Подача воды прекращается по истечении определенного времени, продолжительность которого устанавливается эксплуатационниками в зависимости от типа услуги. Чтобы снова открыть воду, необходимо повторно воздействовать на ручку крана.

- Водозапорные краны электронного типа, которые обеспечивают подачу и прекращение подачи воды исключительно в зависимости от присутствия пользователя в зоне обслуживания водоразбора.

Частота применения такого типа аппаратуры, как правило, весьма высокая, а сознательность граждан в местах общего пользования зачастую весьма условна (здесь нередки случаи прямого вандализма). Следовательно, краны данного типа должны быть достаточно прочными, рассчитанными на долгий срок службы, иметь несложную регулировку, высокую сопротивляемость к разрушительному воздействию (другими словами, не должно быть возможности снять краны без помощи специального оборудования) и легко обслуживаться.

Системы регулирования температуры и напора воды, к которым с внешней стороны крана не подобраться, должны оставаться недоступными для злоумышленников. Некоторые типы арматуры выполнены таким образом, что подачи воды не происходит, если пользователь намеренно блокирует нажимной кран в положении «пуск». Кроме того, запирание крана осуществляется постепенно, что позволяет избежать гидравлического удара.

Установка самозапирающейся сантехнической арматуры целесообразна на умывальниках и писсуарах, а также в душевых и туалетных кабинах.

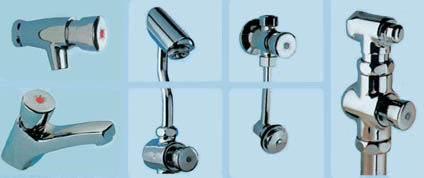

Рисунок 1.

Сантехническая арматура, приводимая в действие простым нажатием и закрывающаяся автоматически по истечении установленного времени.

Представлены следующие модели:

- для умывальников, с ручным приводом, устанавливается на стене или на панели умывальника, существуют также аналогичные модели с ножным приводом (напольная клавиша или педаль) и рычажным приводом (приводится в действие локтем или коленом);

- для душевых кабин, с ручным приводом, устройство может быть внешним либо встроенного типа, имеются модели кранов для душа, открываемые ногой, а также модели потолочного типа, приводимые в действие с помощью цепочки;

- для писсуаров, модели внешние и встроенные, в том числе с напольным приводом;

- для унитазов, внешнего и встроенного типов, зачастую с расходомером, могут применяться для промывки напольных клозетных чаш, к данной категории можно отнести также унитазы, смыв которых запускается вручную и прекращается автоматически с самопроизвольным возвратом рычага, как только он будет отпущен (производитель компания DTA srl).

Сантехническая арматура с ножным приводом

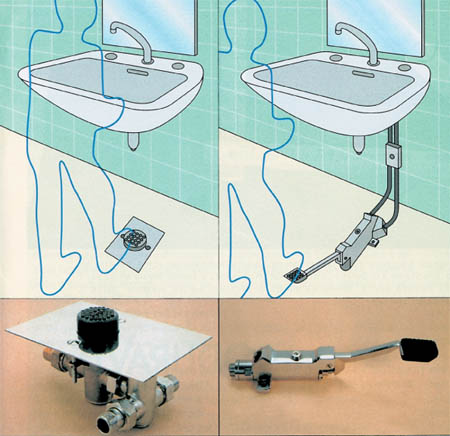

Рисунок 2.

Сантехническая арматура с ножным приводом может выполняться с приводом посредством нажимного напольного встроенного крана (рис. А) либо на основе педального привода, который монтируется в пол или стеновой плинтус (рис. Б). Вода подается при нажатии на клавишный выключатель или педаль и перекрывается при прекращении воздействия. Устройства такого типа, помимо того, что могут быть обычными кранами холодной воды, могут представлять собой краны смесительного типа и давать смесь холодной и горячей воды. К примеру, устройство, представленное на рис. Б, при легком нажатии на педаль подает вначале холодную воду, а при увеличении давления дает теплую воду. В краны встроены регулятор напора, предохранитель гидравлического удара и, во избежание ожогов, ограничитель температуры (производитель компания River / Mingori spa).

Полуавтоматический водоразборный кран с таймером и коленным приводом

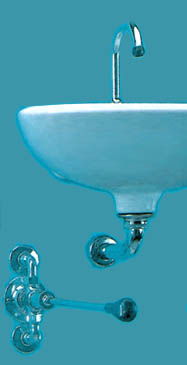

Рисунок 3.

Полуавтоматический водоразборный кран с таймером и коленным приводом. Привод монтируется в стену на высоте колена. С таким приводом пользователю не нужно даже прикасаться к крану. Данная модель рекомендуется для общественных заведений с особо жесткими требованиям к гигиене (медицинские учреждения, лаборатории разного рода, продуктовые магазины и т. п.) (производитель компания Giampieri srl).

Современное решение проблемы автоматического слива писсуаров

Рисунок 4.

Современное решение проблемы автоматического слива писсуаров. В его основе не обнаружение появления пользователя, а реакция на прохождение мочи по сливной трубе. Так называемое «интеллектуальное» колено устанавливается на выходе трубы в отдельном техническом помещении за стеной, т. е. пользователь не видит никаких кранов. Прохождение жидкости фиксируется специальным датчиком в соединительном колене. Как только оно прекращается, установленный здесь электронный блок посылает сигнал на электроклапан, который включает сливную воду.

Через 24 часа после последнего произведенного слива устройство автоматически производит контрольный слив (производитель фирма Presto Italia srl).

Краны с механическим приводом

Краны для умывальников обеспечивают подачу, как правило, только холодной воды либо предварительно подготовленной теплой воды установленной температуры. Иногда это краны «смесительного» типа, и пользователь имеет возможность самостоятельно регулировать температуру воды. На некоторых моделях повторным нажатием на кнопочный выключатель можно прекратить подачу воды прежде, чем истечет установленный срок.

Кнопочные краны смыва писсуаров имеют фиксированный расход воды. Краны для душевых кабин позволяют регулировать температуру воды, при этом в них поступает уже предварительно подготовленная вода, имеющая температуру, подходящую для мытья.

В некоторых случаях (к примеру, на турбазах) в душевых кабинах устанавливают водоподающие устройства со счетчиком, работающим на жетонах: опустив жетон, пользователь может получить воду на определенное время.

Электронные водозапорные краны

В водоподающих устройствах электронного типа непосредственное внешнее управление подачей воды как таковое отсутствует. Подача воды начинается автоматически, как только пользователь появляется в рабочей зоне санузла, и прекращается автоматически же с его уходом из зоны.

Присутствие пользователя в рабочей зоне санузла (умывальник, писсуар, сквозная душевая кабина) определяется датчиками обнаружения – это устройства, излучающие инфракрасные лучи, либо ультразвуковые сигналы, либо радиолокационные волны, способные выявить присутствие пользователя перед водоподающим краном. Они включают подачу воды, и пользователю нет необходимости даже прикасаться к крану.

Включение и выключение воды осуществляется при помощи электроклапана, встроенного в кран либо смонтированного отдельно. Электроклапан переключается, когда пользователь подносит руки под кран и убирает их из-под крана, когда он подходит к писсуару и затем отходит от него, когда человек встает под душевой лейкой и выходит из кабины.

Электропитание таких устройств низковольтное. Некоторые модели предназначены для подачи только холодной воды или предварительно смешанной определенной температуры. Другие, напротив, имеют смеситель с ручной установкой желаемой температуры. Часть устройств оснащается собственным термостатом.



Перепечатано с сокращениями из журнала GT № 11, 2002.

Перевод с итальянского С. Н. Булекова.

Сантехническая арматура и гигиена

В Италии обязательным для учреждений, специализирующихся на приготовлении, производстве и расфасовке материалов, предназначенных для употребления в пищу, является оснащение раковин и унитазов запорной арматурой, не предусматривающей ручное управление. Некоторые областные санитарно-гигиенические Положения устанавливают те же требования для санузлов общественных заведений.

В частности, под действие данных нормативных актов подпадают:

- заведения общественного питания (рестораны, кафе, закусочные, столовые, бары, кафе-мороженое, кондитерские, закусочные самообслуживания, производственные цеха предприятий общественного питания);

- общественные заведения, реализующие пищевые продукты и напитки (булочные, мясные, молочные магазины, гастрономы, кулинарии, супермаркеты);

- гостиничные предприятия и объекты коммунального проживания (гостиницы, общежития, дома отдыха, кемпинги, казармы, тюрьмы, общественные туалеты);

- клубные и театрально-зрелищные предприятия (театры, кинозалы, дискотеки, конференц-залы);

- медицинские учреждения (больницы, частные клиники, медицинские и стоматологические кабинеты, амбулатории);

- школьные и спортивно-оздоровительные учреждения (школы, спортивные залы, спортивные комплексы);

- государственные учреждения, суды и т. п.;

- предприятия и цеха по производству, приготовлению, расфасовке и хранению пищевых продуктов.

Расчет получаемой экономии

Рассмотрим его на примере обычного душа. Для душевой кабины, оборудованной обычными водозапорными кранами, средняя продолжительность принятия душа составляет 5 мин. при подаче воды из расчета 14 л/мин. Расход составляет 14 x 5 = 70 л воды. Механические самозапирающиеся краны, обеспечиващие достаточный комфорт пользователя, работают 4 мин. при 10 л/мин. Расход воды здесь составляет 10 x 4 = 40 л, что означает экономию 30 л воды при каждом принятии душа. А это ни много, ни мало целых 43%! Помимо сокращения потребления горячей воды с температурой 45°С (если, к примеру, до этой температуры ее необходимо нагреть от 10°С), мы имеем сокращение расхода тепла 30 x 35 = 1 050 ккал. Чтобы произвести такое количество тепла на газовом (метан) оборудовании (низшая теплота сгорания 8 250 ккал/м3, тепловая отдача 75%, средняя стоимость 0,51 евро/м3) потребуется 1 050 / 6 188 = 0,17 м3 метана, поскольку 1 м3 метана даст 8 250 xі 0,75 = 6 188 ккал.

Экономия денежных средств с учетом средней стоимости метана составит 0,17 x 0,51 = 0,0867 евро при каждом принятии душа, плюс к этому экономия воды.

Для гостиницы или базы отдыха, где в течение дня сантехнические мощности задействованы достаточно активно, экономия будет весьма и весьма существенной и вполне оправдывает вложение средств в замену традиционного оборудования.

Результаты установки водозапорной арматуры электронного типа еще более впечатляющие.
