Температурное расширение труб: комплексные решения UTECH

Технические особенности труб с терморасширением

При проектировании трубопроводных систем, которые предназначены для горячего водоснабжения, отопления и теплоснабжения, необходимо учитывать явление термического расширения. Аналогично тому, как стальные рельсы, расширяясь при нагревании, могут деформироваться и привести к авариям, трубы, подверженные перепадам температуры, также требуют особого внимания при проектировании опор для их крепления.

Для чего нужны скользящие неподвижные опоры

Тепловое удлинение трубопровода – это неизбежный процесс, который может создавать значительные нагрузки на опоры и другие элементы системы. Если не предусмотреть компенсацию этого удлинения, возникают риски деформации труб, повреждения соединений и даже разрушения всей конструкции. Именно поэтому в трубопроводных системах используются специальные элементы, такие как скользящие и неподвижные опоры, а также компенсаторы.

Скользящие опоры позволяют трубе перемещаться вдоль своей оси, компенсируя удлинение или сжатие, в то время как неподвижные опоры жестко фиксируют трубу в определенных точках, принимая на себя часть нагрузки и направляя расширение в нужную сторону. Правильное размещение и расчет этих опор – ключевой фактор надежной и долговечной работы трубопроводной системы.

Последствия температурного расширения труб

Что произойдет с трубой и опорами, если не предусмотреть технических решений для компенсации температурного расширения? Это приведет к неконтролируемым перемещениям, перегрузке опор, перераспределению усилий и, как следствие, к деформации и разрушению конструкции. Необходимо принимать меры для контроля теплового удлинения.

Существует несколько способов контроля теплового удлинения с помощью расстановки неподвижных опор:

• Неподвижная опора с одной стороны участка.
• Неподвижная опора в середине участка: перемещение распределяется в обе стороны и равно половине удлинения на всем участке.
• Неподвижные опоры с двух сторон участка: обязательно требуется установка компенсатора посередине.

Типы компенсаторов

В трубопроводных системах используются компенсаторы двух основных типов: естественные и специальные.

Естественные компенсаторы работают за счет изгиба трубы. Это достигается путем проектирования трубопровода с изгибами и петлями, позволяющими компенсировать напряжения, вызванные температурными колебаниями и другими факторами.

Специальные компенсаторы представляют собой устройства, сконструированные с применением особых элементов, таких как сильфоны, сальники и линзы. Их задача – целенаправленное поглощение деформаций в заданном участке трубопровода.

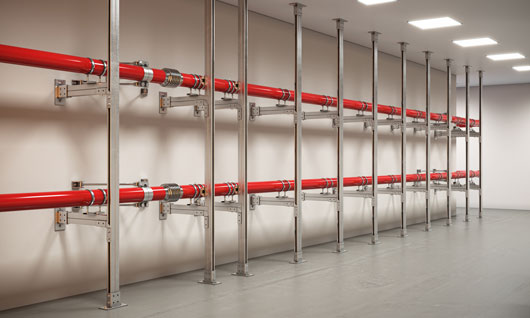

Сильфонные компенсаторы (осевые) – наиболее востребованный вид специальных компенсаторов.  Они предназначены для компенсации осевых перемещений трубопровода, возникающих под воздействием температурных изменений и механических нагрузок.  Функционирование таких компенсаторов основано на деформации гибкого элемента – сильфона.

Решения UTECH: текущее портфолио

UTECH предлагает широкий спектр опорных решений, включающий три основных типа: компактные фиксирующие опоры, легкие фиксирующие опоры и универсальные фиксирующие опоры. Все типы опор совместимы с хомутами MFP-PC диаметром от 21 до 326 мм. Дополнительно для крепления хомутов к профилям разработаны уголки MT-MX.

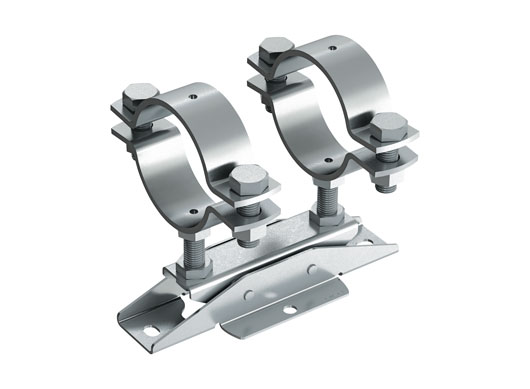

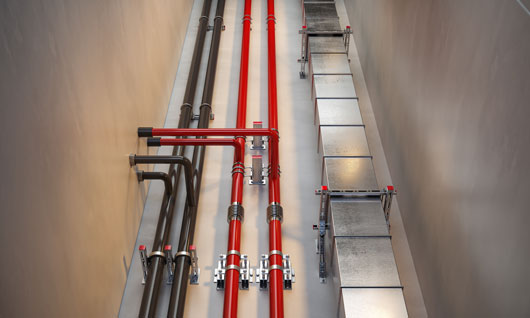

Компактная фиксирующая опора предназначена для стояков и подходит для решений при небольшом расстоянии от базового материала. Отличается легкостью и быстротой установки, обеспечивает звукоизоляцию и выдерживает осевые нагрузки до 8 кН.

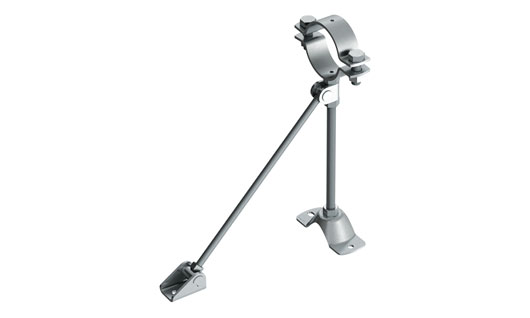

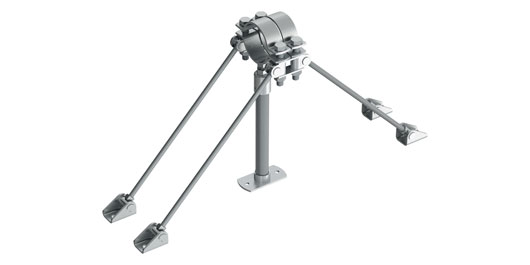

Универсальная фиксирующая опора характеризуется возможностью крепления на расстоянии до 2 метров от базового материала и выдерживает нагрузки до 36 кН. Угол наклона регулируется в диапазоне 35-45 градусов, что позволяет избегать попадания на арматуру и другие конструкции. Важно обеспечить, чтобы нагрузка прикладывалась таким образом, чтобы шпилька оттяжки работала на растяжение. В случае неизвестного направления нагрузки рекомендуется использовать оттяжки в двух направлениях.

Преимущества универсальной фиксирующей опоры:

• Адаптируемое решение
• Для установки до 2 м от базового материала
• Нагрузка до 36 кН

Преимущества легкой фиксирующей опоры:

• Подходит для большинства решений
• Регулировка для обхода арматуры
• Требуется только один размер анкера

Крепление хомутов к профилям, востребованное на вертикальных участках и стояках, осуществляется с помощью уголков MT-MX, адаптированных под различные соединительные болты хомутов.

Более подробно ознакомиться с решениями UTECH можно по ссылке: https://clc.to/8AHYzQ
