Многофункциональные торговые комплексы

Последние годы в нашей стране отмечаются достижениями в области городского строительства и архитектуры.

Все больше строится зданий, где собраны все существующие технические достижения, используются новые материалы, новое оборудование, новые решения. Проектируются и строятся многофункциональные здания и комплексы, включающие части зданий или группы помещений различного назначения.

Необходимость строительства таких зданий определяется задачами эксплуатационной и социальной потребности, экономической целесообразности и просто желанием архитекторов создавать новый облик зданий, микрорайонов.

Немалую часть в городском строительстве занимают многофункциональные торговые комплексы.

Современное строительство торговых комплексов характеризуется созданием объемно-планировочных решений с применением многоуровневых пространственных элементов (пассажей, атриумов), сочетанием различных функциональных зон.

Торговые многофункциональные комплексы – как объекты с массовым пребыванием людей – требуют решения вопросов, связанных с безопасным функционированием и надежностью работы инженерных систем, с обеспечением заданного микроклимата и энергосбережения.

ФГУП «СантехНИИпроект» (инженеры Т. И. Садовская, В. Н. Доронина, М. Я. Рыжик, С. С. Амирджанов, В. Д. Дюжинков, Н. К. Крутелева) разработал проект инженерных систем многофункционального торгового комплекса у Северного входа на ВВЦ (Всероссийский выставочный центр).

Архитектурно-планировочные и конструктивные решения

В основу архитектурно-планировочной концепции положена идея создания крупного градостроительного объекта, способного завершить формирование ансамбля площади перед Северным входом на ВВЦ. Основным композиционным элементом комплекса является выставочный павильон-постамент 1937 года со скульптурной группой «Рабочий и колхозница» на верхней площадке, выполняемый в режиме реконструкции в соответствии с проектом Б. Иофана. Проект комплекса разработан ГУП МНИИП (архитекторы и конструкторы С. В. Романов, Г. В. Астафьев, А. Г. Беляев, Р. П. Смирнов).

Архитектурно-планировочное решение комплекса предусматривает создание многофункционального объекта крупного торгового центра с расширенными функциями, т. е. помимо торговых площадей создаются рекреационно-развлекательные зоны.

Принятая схема функционального зонирования обусловила создание трехчастной композиции, включающей в себя центральный павильон – в виде объема выставочного павильона 1937 года со скульптурной группой на вершине и два разновеликих боковых павильона, объединенных общей темой фасадного решения. Главный фасад решен в виде концентрических полукруглых в плане террас, крытых наклонными кровлями из стекла и металла.

Многофункциональный комплекс представляет собой здание переменной этажности, от двух до трех этажей, с многосветными пространствами атриумов и пассажа, одним подземным этажом. Все павильоны многофункционального комплекса связаны на уровне 2-го этажа сквозным пассажем. Вертикальное и горизонтальное перемещение посетителей и товаров осуществляется лифтами, эскалаторами, лестницами. Общая площадь комплекса 64 000 м2.

Торговые помещения (гипермаркеты, супермаркеты, бутики) размещаются на 1 и 3 этажах. Административные помещения размещены на 1 и 2 этажах. На третьем этаже, кроме торговых помещений, размещаются четыре кинотеатра, боулинг на 12 дорожек, бильярдные, игровые автоматы, детский центр, интернет-кафе, фудкорт на 250 посадочных мест.

В подземном этаже комплекса размещаются складские помещения, дебаркадер длиной 150 м с разгрузочной платформой для 16 больших машин, венткамеры, ТП, ИТП, насосные холодо- и водоснабжения и т. д., два ресторана и кафе на 300, 200 и 100 посадочных мест с производственными помещениями, а также зона существующего восьмиуровневого подземного гаража общей площадью 60 000 м2.

Объемно-планировочные решения обеспечивают принцип гибкой планировки, торговые зоны создаются с помощью витрин-стеллажей, торговых прилавков, трансформируемых стеклянных перегородок (стеклопакетов), что позволяет в процессе эксплуатации менять структуру организации торговли, создавать салоны, бутики, зоны открытой торговли в зависимости от требований арендаторов.

Инженерное обеспечение здания

Предусматриваются инженерные системы и оборудование, обеспечивающие необходимые температурно-влажностные параметры, режимы освещения, условия хранения и экспонирования товаров. Здание оборудуется современными системами вентиляции, кондиционирования, отопления, водопровода и канализации, электроосвещения, спецпожаротушения, пожарной и охранной сигнализации и противодымной защиты при пожаре.

Применяется современное технологическое оборудование, соответствующее формам торговли в супермаркетах, гипермаркетах, а также для предприятий общественного питания и предприятий досуга.

Режим работы гипермаркета – 24 часа. Режим работы остальных помещений – двухсменный.

Противодымная защита при пожаре

Следует отметить, что в действующих нормативных документах РФ установлены требования на проектирование и строительство отдельных зданий различного назначения (жилых, общественных, производственных). Только в нормативном документе Московского правительства – МГСН 4.04-94 «Многофункциональные здания» – установлены некоторые требования для многофункциональных зданий. В частности, регламентируется необходимость разделения такого здания на пожарные отсеки не только в зависимости от площади этажа, но и от функционального назначения частей здания.

В связи с этим в начальной стадии проектирования многофункциональных зданий необходимо вместе с архитектором и представителем местных пожарных органов определить количество и площадь пожарных отсеков. Например, в рассматриваемом многофункциональном комплексе подземный этаж общей площадью 17 000 м2 (без учета площади автостоянки) делится в зависимости от функционального назначения и от площади помещений на семь пожарных отсеков (рис. 1). Каждый пожарный отсек отделяется от другого противопожарными преградами с пределом огнестойкости REI 150.

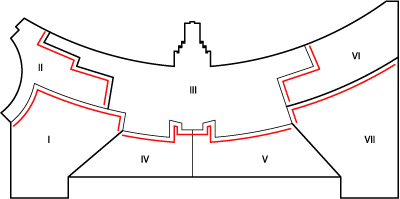

Рисунок 1.

Пожарные отсеки подземного этажа:

I, VII – техническая зона (насосные, венткамеры, бытовые помещения);

II, III, VI – загрузочно-складская зона;

IV, V – ресторанная зона

Многоуровневые (многосветные) пространства пассажа, атриумов, наличие различных функциональных зон большой площади с массовым пребыванием людей потребовали особых решений по противодымной вентиляции. Противодымная защита комплекса запроектирована на основании «Концептуальных положений основных технических решений», разработанных для этого объекта канд. техн. наук И. И. Ильминским.

Для блокирования распространения продуктов горения при пожаре в дебаркадере, эвакуационных коридорах, в блоках складских, административных и производственных помещений, в кинотеатрах и детском центре предусмотрены системы приточной противодымной вентиляции с механическим побуждением для подачи наружного воздуха при пожаре и для создания избыточного давления в лестнично-лифтовых узлах (всех лестничных клеток в пределах их подземных и надземных частей, всех лифтовых шахт и лифтовых холлов подземного уровня), в коридорах блоков складских помещений и коридорах административного блока, детского центра и кинозалов на объединенных выходах.

Для ограничения распространения продуктов горения при пожаре на путях эвакуации в сообщающихся объемах многоуровневых помещений пассажа, торговых залов, торговых галерей, торгово-выставочных залов, атриума предусмотрено совместное действие вытяжной и приточной противодымной вентиляции:

- системы вытяжной противодымной вентиляции с естественным побуждением через дымовые клапаны (люки) для удаления продуктов горения при пожаре непосредственно из сообщающихся объемов торговых залов, объединенных в общем пространстве пассажа, из помещений кинозалов, фойе кинозалов, боулинга и атриума;

- подача наружного воздуха в нижнюю часть этих объемов системами приточной противодымной вентиляции с искусственным побуждением.

Структурная схема систем противодымной вентиляции приведена на рис. 2.

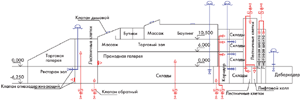

Рисунок 2. (увеличить)

Структурная схема противодымной вентиляции

Всего запроектировано 9 вытяжных и 28 приточных систем с искусственным побуждением и 24 вытяжных систем с естественным побуждением. Предусматривается установка вентиляторов и дымовых клапанов ООО «ВЕЗА» (Москва).

Дымовые клапаны (люки) систем дымоудаления с естественным побуждением размещаются на наклонной остекленной кровле здания. Все дымовые клапаны предусматриваются с пределом огнестойкости ЕI 60, оснащаются автоматически и дистанционно управляемым электромеханическим приводом типа BELIMO.

Удаление дыма предусмотрено крышными вентиляторами, сохраняющими работоспособность транспортирования газовоздушной среды с температурой 400 °C в течение двух часов. Вентиляторы дымоудаления расположены на кровле здания.

Подача наружного воздуха предусмотрена радиальными вентиляторами, расположенными в отдельных помещениях на кровле или в здании.

Воздуховоды систем кондиционирования, общеобменной и противодымной вентиляции проектируются класса «П» с огнезащитным покрытием, обеспечивающим предел огнестойкости воздуховодов не менее ЕI 150 для транзитных воздуховодов за пределами обслуживаемого пожарного отсека и предел огнестойкости согласно СНиП 2.04.05-91* для воздуховодов в пределах обслуживаемого пожарного отсека.

В системах вентиляции и кондиционирования для предотвращения проникновения дыма при пожаре в помещения предусматривается:

- установка огнезадерживающих клапанов с пределом огнестойкости не менее ЕI 60 на транзитных воздуховодах за пределами обслуживаемого пожарного отсека в местах пересечения ими ограждающих конструкций помещений для вентиляционного оборудования и ограждающих конструкций, разделяющих обслуживаемый и другой пожарные отсеки;

- установка огнезадерживающих клапанов с пределом огнестойкости согласно СНиП 2.04.05-91* на поэтажных сборных воздуховодах в местах присоединения их к вертикальному коллектору, на воздуховодах, обслуживающих помещения категории А, В (аккумуляторной, складов, АТС и др.).

В строящемся комплексе площадь торговых залов гипермаркета и супермаркета, галереи и сквозного пассажа превышает допустимую площадь для одного пожарного отсека в общественных зданиях. Для сохранения больших объемов помещений произведено условное деление их на пожарные отсеки. Отсутствующие внутренние пожарные стены заменены дренчерными противопожарными завесами. Кроме того, для предотвращения проникновения дыма при пожаре из одного условного пожарного отсека в другой для каждого отсека проектируются отдельные системы вентиляции и кондиционирования. При этом на пересечении транзитными воздуховодами дренчерных противопожарных завес предусматривается установка огнезадерживающих клапанов с пределом огнестойкости не менее ЕI 30.

Огнезадерживающие клапаны проектируются с ручным, автоматическим и дистанционным управлением, с приводами типа ВЕLIMO, с пределом огнестойкости согласно СНиП 2.04.05-91*.

Управление системами приточно-вытяжной противодымной вентиляции проектируется в автоматическом и дистанционном режимах.

Разработан алгоритм управления системами противодымной вентиляции при пожаре (табл. 1).

Таблица 1 (подробнее)

Алгоритм управления системами противодымной вентиляции

При пожаре предусматривается опережение (примерно на 20–30 с) включения систем приточной противодымной вентиляции относительно систем вытяжной противодымной вентиляции.

Отопление и теплоснабжение

Источником теплоснабжения комплекса является индивидуальный тепловой пункт (ИТП), расположенный в подземной части здания.

В ИТП готовится вода с заданными параметрами по температурному графику, и по магистральным трубопроводам она подается в помещения для вентиляционного оборудования.

Параметры теплоносителя:

- 110–60 °C – для системы теплоснабжения воздухонагревателей первого подогрева и воздушно-тепловых завес;

- 95–60 °C – для системы отопления и системы теплоснабжения вентиляторных доводчиков.

Для воздухонагревателей второго подогрева смесительными насосами, установленными у воздухонагревателей, приготавливается вода с постоянными параметрами 60–30 °C.

Уровень теплозащиты комплекса, величина сопротивления теплопередаче наружных стен, покрытий и остекления здания соответствуют минимальным значениям сопротивления теплопередаче наружных ограждений по второму этапу энергосбережения согласно

СНиП II-3-79*. Для остекления окон и фонарей используется двухкамерный стеклопакет в алюминиевых переплетах, с тонированным стеклом и наклейкой пленки «Солярекс». Такие окна снижают теплопоступление от солнечной радиации и теплопотери, при этом они хорошо пропускают свет.

В здании запроектированы системы центрального водяного отопления.

Системы отопления приняты двухтрубные с нижней разводкой магистральных трубопроводов, с горизонтальными ветками для групп помещений, с установкой автоматических радиаторных терморегуляторов прямого действия у нагревательных приборов.

Предусматриваются отдельные системы (ветки) для групп помещений разного назначения (ресторанные группы, склады, торгово-выставочная зона, детский центр, мультиплекс, гипермаркет, супермаркет и др.) с возможностью их самостоятельного включения или отключения, с установкой балансировочных клапанов, регуляторов перепада давления, запорно-регулирующей арматуры. В качестве нагревательных приборов приняты к использованию стальные радиаторы «Korado», трубопроводы – из стальных водогазопроводных труб. Нагревательные приборы устанавливаются открыто.

У основных входов в здание на отм. 0,000 м и у всех загрузочных ворот в подземном этаже предусматриваются воздушно-тепловые завесы с водяными воздухонагревателями с автоматическим включением их при снижении температуры воздуха ниже заданной.

Для помещений торговых галерей, пассажей, торговых залов, атриума, бильярдной, боулинга, фудкорта, интернет-кафе предусматриваются системы воздушного отопления с вентиляторными доводчиками, в которых нагревается рециркуляционный воздух помещения.

Для тепло- и холодоснабжения вентиляторных доводчиков запроектированы четырехтрубные системы с установкой балансировочных клапанов для групп вентиляторных доводчиков, обслуживающих помещения различного назначения. Теплоноситель – вода с параметрами 95–60 °C, хладоноситель – вода с параметрами 13–17 °C.

В помещениях с большой поверхностью остекления (фонарями) в фермах у основания фонарей предусматривается установка канальных вентиляторных конвекторов, которые обеспечат перемещение нагретого воздуха по наклонной поверхности остекления снизу вверх, устраняя сток холодного воздуха вниз от остекления и исключая образование конденсата.

Для экономии расхода тепловой энергии в помещениях с воздушным отоплением предполагается установить прерывистый режим отопления за счет снижения температуры воздуха в помещениях в ночное время до 14–15 °C с последующим подогревом его за два часа до начала работы.

Вентиляция и кондиционирование воздуха

Организация систем вентиляции и кондиционирования воздуха для многофункционального комплекса осуществляется на основании изучения объемно-планировочных решений здания, действующих нормативных документов на проектирование и строительство групп помещений, входящих в состав комплекса. Проектирование выполняется на основании технического задания на проектирование, согласованного с заказчиком и содержащего исходные данные на проектирование, требования по обеспечению микроклимата, указания по сроку службы систем, оборудования и др.

В многофункциональном здании системы вентиляции и кондиционирования воздуха организуются раздельно для групп помещений каждого пожарного отсека.

Внутри одного пожарного отсека предусматривается функциональное или конструктивное разделение групп помещений по системам.

Допускается размещение помещения для вентиляционного оборудования в другом пожарном отсеке. При этом транзитные воздуховоды, прокладываемые за пределами одного пожарного отсека, должны быть выполнены огнестойкими с пределом огнестойкости REI 150. Для помещений двух и более

пожарных отсеков можно предусматривать общие системы отопления, теплоснабжения и холодоснабжения.

Правильный выбор систем вентиляции и кондициоинрования с учетом объема помещений и режима работы, интенсивности тепло-, влагопоступлений обеспечивает повышение уровня комфорта для пользователя, сокращает эксплуатационные расходы. Также уровень комфорта повышает уменьшение размеров управляемых зон, более совершенные системы управления. Вполне отвечают этим требованиям системы с вентиляторными доводчиками в комбинации с центральными системами кондиционирования, обеспечивающими подачу достаточного объема очищенного наружного воздуха, при условии установки интегрированных модулей датчиков и возможности индивидуального позонного управления (регулирование температуры внутреннего воздуха по отдельным зонам по рециркуляционному воздуху в доводчиках).

В многофункциональном здании большой площади важно оптимизировать места размещения оборудования, шахт, прокладку труб, воздуховодов на основании анализа разных вариантов размещения и прокладки коммуникаций смежных разделов проекта.

В результате многих исследований установлено, что нередко при работе системы кондиционирования воздуха обеспечивается благоприятное тепловое состояние, но появляются жалобы на недостаточность свежего воздуха, в ряде случаев обнаруживается грязь, пыль в воздуховодах, пыль и скопления микроорганизмов в камерах увлажнения, в поддонах вентиляторных доводчиков, в вентиляционных каналах. Для создания достаточно благоприятных условий воздушной среды в помещениях, иными словами, для обеспечения качества воздушной среды очень важно подавать на одного человека не менее 60 м3/ч наружного воздуха. Минимально допустимое количество наружного воздуха в помещениях с кратковременным пребыванием людей (менее двух часов непрерывно) составляет 20 м3/ч.

Принятые расходы наружного воздуха на одного человека для рассматриваемого здания в помещениях различного назначения представлены в табл. 3.

Достаточно часто системы вентиляции неэффективны из-за наличия в воздухе загрязнений от внешних источников. Для обеспечения высокого качества воздуха в помещениях необходима более глубокая – двуступенчатая – очистка первичного воздуха:

- первая ступень – фильтры грубой очистки класса ЕU5 (эффективность пылеулавливания 60 %);

- вторая ступень – фильтры класса ЕU7 (эффективность 90 %).

Такая очистка обеспечивает защиту оборудования приточного воздуха и снижает содержание пыли до 30 % от первоначальной концентрации. Приготовление хладоносителя для вентиляторных доводчиков на 1–2 °C выше температуры точки росы внутреннего воздуха исключает конденсацию влаги на поверхности теплообменников доводчиков, исключает возможность загрязнения поддона, размножения бактерий.

Тепловая нагрузка торговых залов супермаркетов, в которых размещаются на больших участках охлаждающие прилавки, охлаждаемые витрины и прилавки для продажи пищевых продуктов, существенно отличается от тепловых нагрузок других торговых залов. При охлаждении продуктов в открытых охлаждаемых прилавках выделяется влага, которую необходимо учитывать при определении охлаждающей нагрузки систем кондиционирования. Повышенная влажность в помещении, с одной стороны, может стать причиной порчи продуктов, образования конденсата или инея на продуктах, а с другой стороны, увеличивает нагрузку на холодильные машины, предназначенные для охлаждения прилавков.

В таких помещениях необходимо контролировать относительную влажность воздуха. Оптимальные параметры для залов супермаркета:

t = 24 °C, j не более 55 %.

При проектировании систем кондиционирования также следует иметь в виду, что открытые охлаждающие прилавки и прилавки для продажи пищевых продуктов частично ассимилируют теплопоступления в помещении и снижают охладительную нагрузку на кондиционирование.

Отмечены только некоторые проблемы, влияющие на принятие решения при проектировании систем вентиляции и кондиционирования. В действительности существует много факторов, влияющих на выбор решения.

Для многофункционального торгового комплекса ВВЦ при существующих пожарных отсеках в здании и групп разного функционального назначения запроектировано 67 приточных и 102 вытяжных систем вентиляции, 38 тепловоздушных завес.

В здании запроектировано кондиционирование нескольких классов:

- первого класса – для помещений залов кафе и ресторанов, торговых залов, бутиков, кинозалов, детского центра, боулинга, бильярдной;

- второго класса – для помещений торгово-выставочной зоны, фойе и зимнего сада мультиплекса, охлаждаемых камер, фудкорта, интернет-кафе, административных и горячих цехов ресторанной части;

- третьего класса – для производственных помещений ресторанной части, атриума.

Расчетные параметры наружного воздуха приняты в соответствии со СНиП2.04.05-91*.

Расчетные параметры воздуха в основных помещениях приведены в табл. 2.

Воздухообмен в кондиционируемых помещениях определялся по расчету на ассимиляцию тепло- и влагоизбытков. Удельные тепловые нагрузки, т. е. суммарные теплопоступления от освещения или солнечной радиации, людей и от оборудования по основным помещениям, приведены в табл. 3.

Для торговых залов, пассажей, торговых галерей, атриума, бутиков, бильярдной, фудкорта, интернет-кафе, диспетчерских и административных помещений запроектированы комбинированные системы кондиционирования воздуха. Центральные (одноканальные, прямоточные, низкого давления) системы обеспечивают подачу воздуха в объеме минимального расхода наружного воздуха для людей. В кондиционерах предусматривается двухступенчатая очистка, нагрев и охлаждение воздуха. Параметры теплоносителя 110–60 °C, хладоносителя 7–12 °C.

Полная ассимиляция тепло- и влагоизбытков в помещениях обеспечивается второй системой – системой охлаждения с вентиляторными доводчиками, установленными в каждом кондиционируемом помещении. В вентиляторных доводчиках рециркуляционный воздух круглогодично охлаждается, обеспечивая поддержание заданной температуры в помещении (параметры хладоносителя 13–17 °C). В торговых залах, помещениях фудкорта, бильярдной дополнительно к водяной системе отопления запроектирована система воздушного отопления с вентиляторными доводчиками. В помещениях с воздушным отоплением в вентиляторных доводчиках рециркуляционный воздух в теплый и переходный периоды года охлаждается, в холодный период года нагревается, обеспечивая поддержание заданной температуры в помещении. Параметры теплоносителя 95–60 °C, хладоносителя 14–17 °C.

Для зала боулинга запроектирована прямоточная система кондиционирования – одноканальная, низкого давления, с двухступенчатой очисткой воздуха в воздушных фильтрах, с нагревом зимой, охлаждением летом и увлажнением воздуха в камерах орошения. Система обеспечивает поддержание относительной влажности круглый год в диапазоне от 45 до 55 %.

Системы приточно-вытяжной вентиляции предусматриваются раздельными для групп помещений различного назначения с учетом размещения их в разных пожарных отсеках.

В кондиционируемых помещениях предусматривается положительный дисбаланс (превышение расхода приточного воздуха над вытяжным). В целом по зданию обеспечивается баланс по расходу приточного и вытяжного воздуха.

В проекте использовано отечественное и импортное оборудование, арматура и материалы фирм-поставщиков, имеющих представительство и сервисные центры в Москве. Все оборудование, арматура и материалы имеют сертификаты соответствия требованиям норм Российской Федерации. Для систем вентиляции и кондиционирования воздуха запроектировано оборудование фирмы «Тrane» (Англия), вентиляторные доводчики фирмы «Daichi» (Франция), насосы фирмы «Grundfos» (Германия), запорная и регулирующая арматура «Oventrop» (Германия), «Noval».

Для обеспечения бесперебойной работы систем вентиляции и кондиционирования предусматривается резервирование электродвигателей насосов и вентиляторов для установок, обслуживающих работающие круглосуточно помещения гипермаркета.

Воздухораспределение

Воздухораспределение в административных помещениях, торговых залах, пассажах, торговых галереях принято по схеме «сверху-вверх», через воздухораспределительные устройства потолочного типа. В помещениях бутиков приточной воздух подается сверху, удаляется через открываемые двери в объем пассажей (Dt = 7–8 °C при высоте помещений 4,5–5 м).

При использовании комбинированных систем приточный воздух от СКВ и охлажденный воздух от вентиляторных доводчиков достаточно равномерно распределяется по большому объему помещений торговых залов. Такое решение обеспечивает возможность перепланировки помещений для арендаторов.

Для залов ресторанов запроектирована система вытесняющей вентиляции. Приточный воздух (Dt = 4–5 °C) раздается через напольные угловые воздухораспределители типа «Фламастер», удаление воздуха осуществляется через решетки в верхней части стен. Система воздухораспределения работает только в режиме охлаждения. Приточный воздух подается с небольшой скоростью и перепадом температур Dt = 4–5 °C, выталкивая нагретый и загрязненный воздух вверх и медленно перемещая его к вытяжным решеткам. Рестораны размещаются в подземной части здания. При этом исключается влияние изменения наружных климатических условий.

Температура приточного воздуха, объем приточного и вытяжного воздуха корректируются в зависимости от заполняемости залов по изменению тепловой нагрузки.

Таблица 2 (подробнее)

Расчетные параметры воздуха в помещениях

Таблицы (подробнее)

3. Удельные расходы

4. Основные удельные показатели

Холодоснабжение

Для комплекса запроектированы две холодильные станции, размещаемые на кровле левого и правого крыла здания. Это позволяет сократить длины и диаметры магистральных трубопроводов, улучшить гидравлику и надежность работы системы холодоснабжения.

Холодильные станции предназначены для охлаждения воды, используемой в качестве хладоносителя в центральных кондиционерах и в системе охлаждения с вентиляторными доводчиками.

В теплый период года работают холодильные машины с воздушным охлаждением конденсаторов. В холодный период года для охлаждения воды используются этиленгликолевые охладители, работающие по принципу «свободного охлаждения» и использующие для приготовления хладоносителя «холод» наружного воздуха. Системы охлаждения кондиционеров и вентиляторных доводчиков присоединяются к этиленгликолевым охладителям по закрытой схеме через теплообменники «вода – раствор этиленгликоля».

В холодный период года хладоноситель используется только в системах охлаждения с вентиляторными доводчиками. Принятые параметры хладоносителя: 7–12 °C – для кондиционеров, 13–17 °C – для вентиляторных доводчиков.

Относительно высокая температура хладоносителя для вентиляторных доводчиков позволяет использовать для его приготовления более длительный период системы «свободного охлаждения» и, соответственно, снижать электропотребление систем холодоснабжения.

Общая холодопотребность по зданию (4 200 кВт) определялась с учетом режима работы групп помещений разного функционального назначения, а также с учетом изменения тепловой нагрузки в здании в зависимости от ряда факторов.

К установке приняты пять холодильных машин фирмы «Trane» с винтовыми компрессорами, с воздушным охлаждением конденсаторов, работающих на озонобезопасном хладагенте R-134а.

Холодильные машины полностью автоматизированы, имеют станцию управления, необходимые приборы защиты, контроля и плавного регулирования производительности.

В системе «свободного охлаждения» запроектированы охладители фирмы «Guntner», оснащенные двухскоростными вентиляторами, что позволяет снижать расход электроэнергии при уменьшении холодопотребности систем охлаждения здания.

Автоматизированная система управления

Для управления системами отопления, вентиляции, кондиционирования, тепло- и холодоснабжения предусматривается автоматизированная система управления сантехническим оборудованием (АСУ СО). АСУ СО проектируется на базе компьютерной микропроцессорной техники, обеспечивающей передачу информации в цифровой форме на основе разработанных программ: локальную автоматизацию оборудования, диспетчеризацию этого оборудования, контроль за его работой, а также контроль за работой средств автоматизации.

Применение АСУ СО позволит оптимизировать процессы управления и регулирования, проведение технологических процессов обработки воздуха по энергосберегающим схемам, заложенным в программе; повысить надежность работы систем автоматизации и инженерного оборудования; обеспечить возможность быстрого обнаружения аварии в технологическом оборудовании, арматуре и трубопроводах.

Основные удельные показатели по проекту приведены в табл. 4.

Выводы

В настоящее время проектирование инженерных систем многофункциональных комплексов выполняется в соответствии с действующими нормативными документами для каждой части здания разного функционального назначения. Однако для проектирования и строительства многофункциональных торговых комплексов требуется корректировка действующих нормативных документов и разработка комплекса научно-методических материалов с учетом опыта проектируемых, строящихся и эксплуатируемых торговых комплексов.
