Полимерные фитинги для систем водоснабжения и коммуникаций фирмы "Plassim"

Использование труб из полимерных материалов для систем горячего и холодного водоснабжения в настоящее время нашло чрезвычайно широкое применение в мире. Во многих странах в законодательном порядке через систему нормативных документов, стандартов, инструкций и т.д. принята единая стратегия и разработаны эффективные методы по использованию труб из полимерных материалов для указанных выше целей. При этом на первый план выходят вопросы надежного и высококачественного соединения труб при помощи фитингов. Существует ряд методов и способов соединения. Для крепления фитинга на трубе используют сварку (для труб PE, PB и PP), склеивание (для труб PVC) или механические соединения. Один из самых распространенных – механический, основанный на использовании многоразовых и быстро устанавливаемых фитингов, практически не требующих дополнительного  монтажного оборудования.

Полимерные фитинги для систем водоснабжения и коммуникаций фирмы "Plassim"

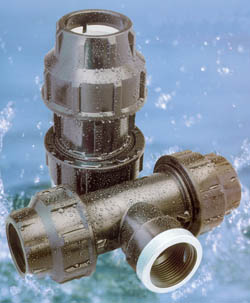

Израильская фирма Plassim – первая фирма на Ближнем Востоке и одна из старейших фирм в мире по проектированию и изготовлению полимерных фитингов для соединения полиэтиленовых труб, используемых в системах водоснабжения и телекоммуникаций. Вся продукция полностью отвечает международному сертификату качества ISO 9001, а также соответствует международным стандартам (соответствия, гигиены и т. д.) большинства технически ведущих стран мира, в том числе таких, как WRc (Англия), DVGW (Германия), КIWA (Голландия), QAS (Австралия).

Ряд конструктивных и технических особенностей, присущих только фитингам Plassim, позволяет им занимать лидирующие позиции на мировом рынке. Ассортимент фирмы Plassim – это полный перечень разнообразных соединительных фитингов всех типоразмеров и разных назначений.

Полимерные фитинги для систем водоснабжения и коммуникаций фирмы "Plassim" Полимерные фитинги для систем водоснабжения и коммуникаций фирмы "Plassim"

К основным достоинствам можно отнести применение специально разработанных материалов, надежность конструкции и отсутствие необходимости в разборке фитинга при монтаже, что значительно экономит время и полностью исключает потерю деталей. Особенностью является возможность затягивания накидной гайки до диаметров 50 мм включительно только рукой, легкость и быстрота установки фитинга и его демонтажа с трубы, эргономичная и современная форма.

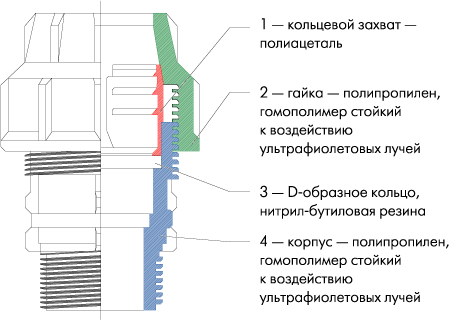

К конструктивным отличиям можно отнести:

– Использование профиля упорной резьбы, что полностью исключает ее самопроизвольное развинчивание при возможных вибрациях и гидроударах в системе, позволяет выдерживать большие односторонние осевые нагрузки и рывки и не позволяет виткам резьбы перескакивать один через другой. КПД упорной резьбы выше, чем у трапецеидальной резьбы, которую используют в настоящее время очень многие фирмы.

– Использование специального профиля резинового уплотнительного кольца, отличного от широко используемого сейчас многими фирмами круглого профиля, что обеспечивает надежную герметизацию трубы, даже при ее перегибах, полное исключение заворачивания уплотнения при монтаже трубы в фитинг, простота монтажа и выемки, а также полное исключение выпадения уплотнительного кольца из фитинга при разборке последнего.

– Использование гибкого кольцевого захвата, который равномерно охватывает трубу по периметру (чего нет у других фирм-производителей), обеспечивает надежный захват трубы простым закручиванием накидной гайки рукой и ее моментальное освобождение при откручивании гайки, легко и просто снимается с трубы без применения каких-либо инструментов, а также надежно удерживает резиновое уплотнительное кольцо на месте.

Качество и высокая надежность фитингов базируются на неукоснительном соблюдении и выполнении всех требований производственного цикла, комплекса проверок геометрических характеристик – профиля и параметров резьбы, размеров и формы посадочных мест и т. д., начиная от процесса литья деталей и до проведения гидравлических и прочностных испытаний и также этапа упаковки. Все детали подвергаются термообработке для полного снятия внутренних напряжений и, как следствие, полной стабилизации геометрических размеров изделия.

Полимерные фитинги для систем водоснабжения и коммуникаций фирмы "Plassim"

Самое пристальное внимание уделяется испытаниям, включающим цикл гидравлических проверок и испытаний на прочность. Гидравлические испытания выполняются в соответствии с DIN 8076-3 в несколько этапов, а именно сначала испытание под давлением 53 бар в течение 1 ч при температуре 20°C, а затем испытание под давлением 8 бар в течение 1 000 ч при температуре 95°C. Одновременно проводятся гидравлические испытания по проверке на изгиб соединения «труба – фитинг» давлением 42 бар в течение 1 ч при температуре 20°C.

Прочностные испытания основаны на проверке воздействия на фитинг осевых растягивающих усилий. Испытания выполняются в течение 1 ч растягивающей нагрузкой от 720 Н до 25 000 Н соответственно для диаметров 16–110 мм.

Фирма Plassim выпускает полный комплект всех видов и типоразмеров фитингов от 16 мм до 110 мм, соответствующих международным стандартам PN16 и предназначенных для 50-летней эксплуатации.

Значительный интерес и широкое применение на практике нашел ремонтный комплект фитингов Plassim. Если большая часть мировых фирм просто используют для этих целей обычные фитинги, которые слегка видоизменяются внутри, а затем применяют их для ремонта трубопроводов, то фирма Plassim разработала и успешно внедрила принципиально новый тип фитингов, предназначенных исключительно только для ремонтных работ. Ремонтный комплект полностью охватывает все типоразмеры диаметров труб от 20 до 110 мм. Конструктивной отличительной особенностью данных фитингов является использование нового упрочненного корпуса с увеличенной конструктивной длиной, что значительно повышает надежность и позволяет на много упростить и ускорить процесс ремонта поврежденного трубопровода.

Наряду с обычными фитингами фирма Plassim разработала новые типы универсальных переходных фитингов UNIFIT, позволяющих осуществлять соединение труб из различных материалов, а именно: труб из полиэтилена, свинцовых и медных труб, стальных труб с гальваническим покрытием, труб РVС. Комбинации соединяемых труб как по материалам, так и по диаметрам могут быть различными в зависимости от конкретных условий и требований. В основе данных фитингов лежит модульная, легко трансформируемая система, которая:

– охватывает весь диапазон вышеуказанных труб с наружным диаметром от 15 мм до 35 мм (как метрических, так и дюймовых);

–  одно и то же соединение предназначено для труб с разницей диаметров 6–8 мм;

– позволяет легко перестроить прямой фитинг на уголок, тройник, переходник, на фитинг с наружной или внутренней резьбой и т. д., что является важнейшим свойством универсальности и одним из главных отличий от существующих мировых аналогов;

– обеспечивает надежную герметизацию труб за счет использования сдвоенной системы резинового уплотнения, чего нет ни в одном аналогичном фитинге;

–  не требуется разборка фитинга при монтаже трубы, а сам процесс упрощен до минимума: труба вводится в фитинг до упора, а затем только затягиванием накидной гайки труба автоматически захватывается, проталкивается во внутрь фитинга и надежно герметизируется;

Полимерные фитинги для систем водоснабжения и коммуникаций фирмы "Plassim"

– компактна;

– позволяет легко перестроить любой выход обычного фитинга для полиэтиленовых труб в универсальную часть и обратно;

– предусмотрена возможность повторного использования фитинга.

Фитинги UNIFIT одобрены международным стандартом WRc (Англия) и используются для рабочих давлений над землей – 16 бар, под землей – 12 бар, выдерживают осевые растягивающие усилия до 4000 Н. Они могут поставляться как цельным соединением, так и комплектом только сменных деталей для дальнейшего переоснащения уже существующих фитингов.

Совершенно отдельной группой выделены фитинги COMFIT, которые являются специально разработанным фирмой Plassim новым классом соединений для полиэтиленовых труб, предназначенных, в свою очередь, для прокладки в них разных типов телекоммуникационных и оптико-волокнистых кабелей. В настоящее время фитинги СOMFIT получили мировое признание и широко используются большинством ведущих компаний, специализирующихся в области современной связи. Фитинги СOMFIT спроектированы с учетом специальных требований ведущих мировых проектных и монтажных компаний в области современной связи. СOMFIT основан на методе простого вталкивания трубы в фитинг (push-fit) с последующим автоматическим захватом и герметизацией трубы, что обеспечивает легкий, очень быстрый и эффективный монтаж.

К отличительным особенностям указанных фитингов можно отнести: высокую надежность, способность выдерживать вибрационные воздействия, значительные усилия осевого растяжения приложенных статически (до 5000 Н) и динамически в виде рывков (до 4000 Н), так и внутреннее давление в трубопроводе до 12 бар при температуре 60°C и 16 бар при температуре 20°C. СOMFIT выполнен специально для возможности использования его непосредственно в процеcсе работы землеройных и монтажных комбайнов, осуществляющих прокладку труб, а также при работах в узких каналах и траншеях. Это обеспечивается повышенной компактностью по сравнению с обычными фитингами для воды, а также специфической формой с повышенной обтекаемостью и полным отсутствием каких-либо выступов и углов. Фитинг защищен от солнечного ультрафиолетового излучения и может монтироваться при температурах до -20°C и эксплуатироваться от -40°C до + 80°C.



Выше приведена лишь часть продукции фирмы Plassim, которая может вызвать интерес на российском рынке.

Поделиться статьей в социальных сетях:

Статья опубликована в журнале “Сантехника” за №3'2002
