Реле – устройство, предназначенное для замыкания или размыкания выходной силовой цепи при изменении управляющего сигнала на входе. Компания Phoenix Compact выпускает широкий модельный ряд реле практически всех типов. Чаще всего применяются электромагнитные и твердотельные реле. Последние имеют целый ряд преимуществ. Благодаря отсутствию движущихся частей такие реле компактны, полностью бесшумны при эксплуатации, имеют повышенный срок службы и высокую скорость переключения. Силовая цепь может работать с токами до нескольких сотен ампер, а полная гальваническая развязка, отсутствие искры и высокая устойчивость к внешним электромагнитным полям позволяют использовать твердотельные реле на опасных объектах.

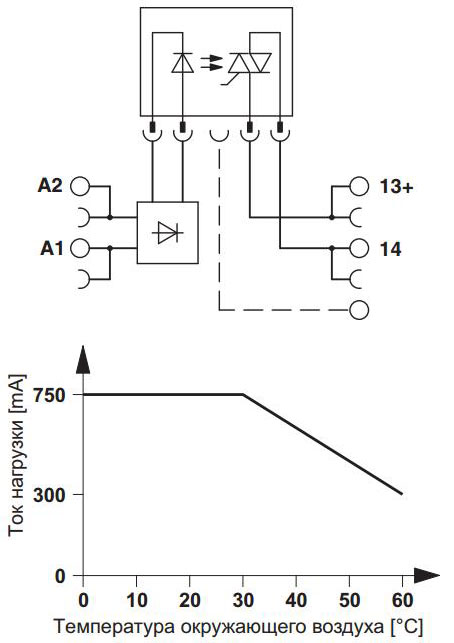

Модуль полупроводникового реле 2967840 PLC-OSC-24DC/230AC/1 предназначен для коммутации выходной силовой электроцепи 24...253 В AC при подаче входного управляющего напряжения 24 В DC (рис. 1). Модуль состоит из основной клеммы PLC-BSC…/21 с винтовыми зажимами и вставного миниатюрного твердотельного реле RT-III. Такой модуль позволяет отказаться от использования классических промежуточных клемм, к которым подключаются внешние цепи, что ведет к существенному уменьшению размера электрощита, а также - к экономии на клеммах.
Технические характеристики:
· Uвх (контакты A1, A2): 24 В DC;
· Uвых (контакты 13+, 14): 24...253 В AC;
· Iвых: 0,1...0,75 А (рис. 2);
· гальваническая развязка;
· ультратонкая конструкция, ШхГхВ: 6,2х96х80 мм;
· быстрое и удобное расключение проводов благодаря адаптеру V8 и вставным перемычкам;
· сечение подключаемого провода: 0,14...2,5 мм2;
· соответствие стандартам: МЭК 60664, EN 50178, МЭК 62103.
