Монтажные системы: как выбрать надежное решение без рисков для проекта

Что такое монтажные системы и где они применяются

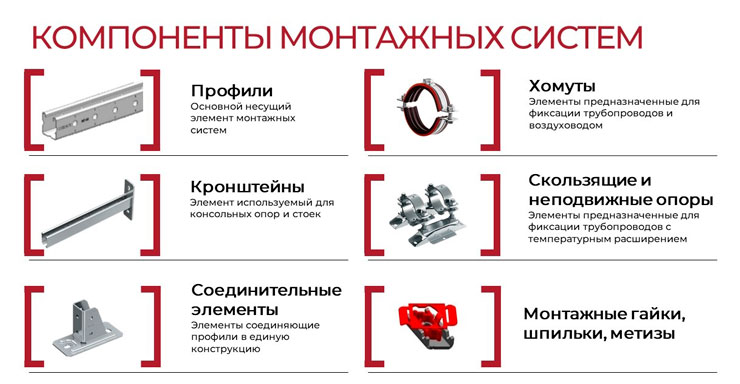

Современное строительство сложно представить без монтажных систем. Эти универсальные стальные конструкции, состоящие из перфорированных профилей, соединительных элементов и крепежа, стали незаменимым инструментом для монтажников и проектировщиков. По сути, это металлический «конструктор», из которого можно быстро собрать нужную конструкцию прямо на стройплощадке.

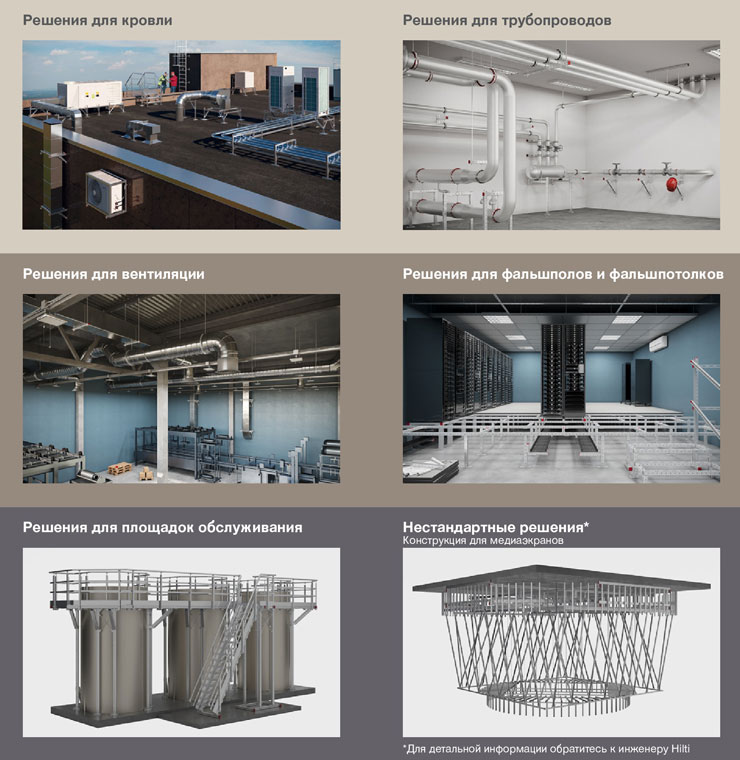

Используются такие системы повсеместно:

• Крепление вентиляционных воздуховодов, трубопроводов, кабельных трасс.
• Устройство опор и подвесов для инженерно-технического оборудования.
• Создание технологических эстакад, площадок обслуживания, фальшполов и фальшпотолков.
• Уникальные конструкции, например медиакубы для стадионов или несущие каркасы декоративных стен.

Ключевые преимущества монтажных систем

• Скорость и гибкость монтажа: Возможность регулировки размеров непосредственно на объекте позволяет обходить непредвиденные препятствия и оперативно вносить изменения в проект.
• Безопасность: Отсутствие необходимости в сварочных работах снижает риски возникновения пожара и поражения электрическим током.
• Экономическая эффективность: сокращаются сроки работ и трудозатраты.

Проблема выбора поставщика монтажных систем

Высокий спрос породил огромное разнообразие предложений. Профили разной толщины и геометрии, монтажные гайки с различной глубиной и шагом зубцов, десятки типов коннекторов — разобраться в этом многообразии непросто.

Возникает закономерный вопрос: как выбрать экономически выгодное решение, не жертвуя безопасностью и не переплачивая за псевдо-дешевые аналоги?

Проблема глубже, чем кажется: почему «каталогов» недостаточно?

Долгое время проектировщики и монтажники были вынуждены полагаться исключительно на данные из каталогов производителей. Это создавало несколько критических рисков:

• Невозможность объективного сравнения: Каждый производитель использовал собственные, ничем не регламентированные методики испытаний и коэффициенты запаса. «Рекомендуемая» нагрузка в 200 кг у одного бренда и такая же — у другого на деле означали разную реальную прочность. Сравнивать предложения было все равно что сравнивать километры с милями.
• Невыполнение требований закона: Согласно Федеральному закону № 384-ФЗ «О безопасности зданий и сооружений», несущая способность конструкций должна быть обоснована. Данные из каталога, не подкрепленные единой стандартизированной методикой, таким обоснованием не являются. Ответственность за это несут проектировщик, принявший эти данные в работу, и организация, осуществляющая монтаж по «рисункам» поставщика.
• «Серая зона» в проектировании: рассчитать соединение на основе «зубчатой» гайки по действующим СП было невозможно. Не существовало единых правил оценки качества, что ставило всех участников процесса в уязвимое положение.

Наше решение: инициирование разработки стандарта

Осознавая эти системные проблемы, компания UTECH, унаследовавшая тридцатилетний опыт создания монтажных систем, в 2020 году выступила инициатором разработки стандарта.

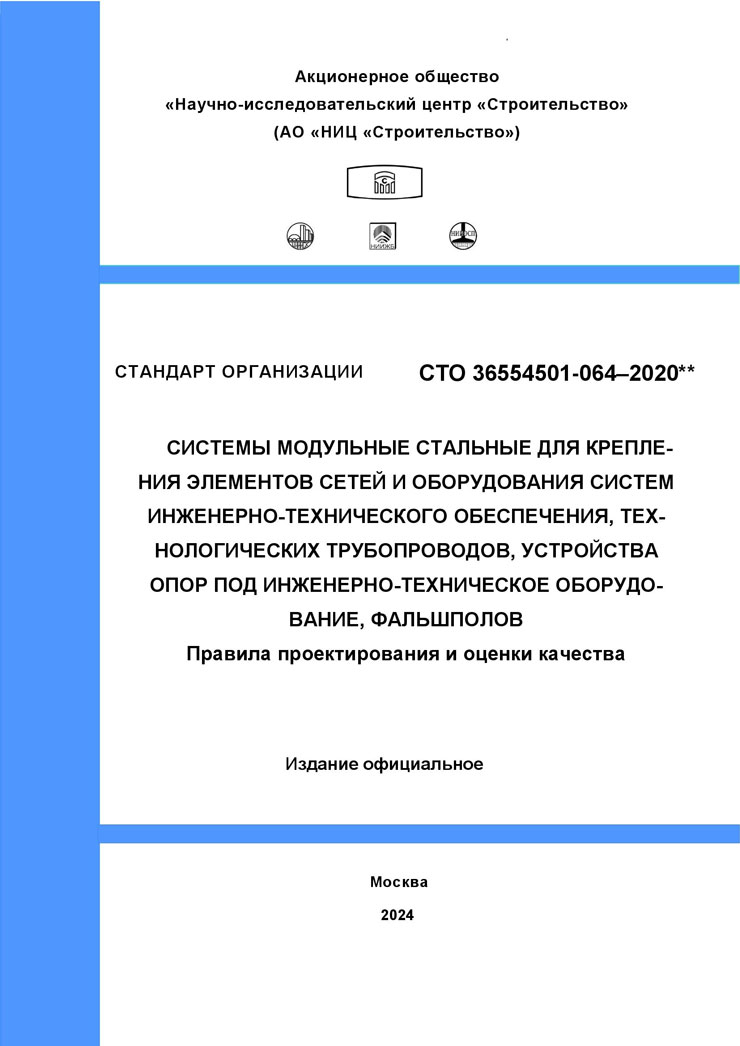

Вместе с АО «НИЦ «Строительство» был создан СТО 36554501-064-2020 «Системы модульные стальные... Правила проектирования и оценки качества».

Для чего это нужно?

СТО дал отрасли единую методику проектирования и оценки несущей способности. Теперь заказчик может:

• Сравнивать предложения разных производителей по объективным, а не «маркетинговым» критериям.
• Иметь документальное обоснование механической безопасности конструкций в соответствии с № 384-ФЗ.
• Быть уверенным в надежности и предсказуемости поведения конструкции.

Сравнение предложений: почему внешне похожие системы так отличаются

Многие производители стремятся снизить себестоимость за счет удешевления материалов и уменьшения коэффициентов запаса прочности. При этом в каталогах они указывают «рекомендуемую» или «допускаемую» нагрузку — понятия, не закрепленные в нормативных документах.

СТО 36554501-064-2020 позволяет сравнить не просто цены и цифры из каталогов, а равнозначность предложений в составе итоговой конструкции по всем значимым параметрам.

Подход UTECH: безопасность и инновации вместо удешевления

Мы не разделяем подход, связанный со снижением качества. Наша философия — повышать эффективность монтажа, безопасность и долговечность конструкций, одновременно снижая металлоемкость и риски для пользователей.

1. Использование высокопрочной стали

Это позволяет при одинаковых нагрузках уменьшить вес конструкций и количество узлов, что в итоге дает экономию.

2. Инновационная монтажная гайка MT-TL

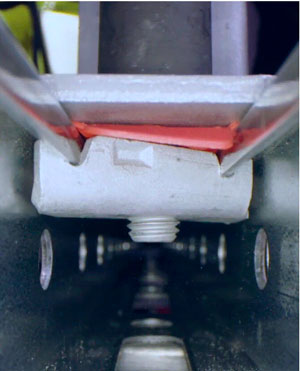

Чтобы обеспечить максимальную надежность соединения, была разработана монтажная гайка MT-TL.

Её ключевые преимущества:

• Высокая несущая способность: Гайка затягивается с регламентированным моментом и прорезает слой цинкового покрытия, надежно закрепляясь за основной металл профиля. Это гарантирует прочное сцепление, не зависящее от толщины защитного слоя.
• Бесконечно малый шаг регулировки для точной подгонки на объекте (на профиле нет насечек, гайка сама их создает в любом месте).
• Сохранение коррозионной стойкости: Гайка, врезаясь в профиль герметизирует место этого запланированного «повреждения», не давая попасть влаге и кислороду к стали, без которых коррозионный процесс невозможен, а катодная защита «цинк-сталь» позволяет быть дополнительно застрахованными, даже если влага все-таки попадет в соединение.

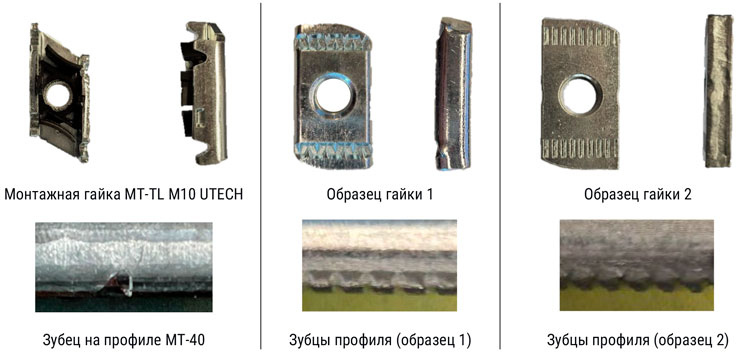

В чем слабость традиционных «зубчатых» гаек?

• Низкая прочность металла и малая глубина зубцов.
• При горячем цинковании зубцы профиля и гайки заполняются цинком. В результате и без того слабое зацепление становится нестабильным, а несущая способность соединения непредсказуемо снижается. Нами не был замечен ни один производитель, который учитывал бы этот критический нюанс.

Оценка несущей способности по стандарту

В соответствии со СТО 36554501-064-2020 (изм. 2), несущая способность узлов оценивается тремя способами:

• натурными испытаниями (наиболее точный метод, к которому мы стремимся);
• компьютерным моделированием;
• аналитическим расчетом.

Стандарт четко регламентирует порядок оценки и оформления технических паспортов, обеспечивая прозрачность свойств изделий.

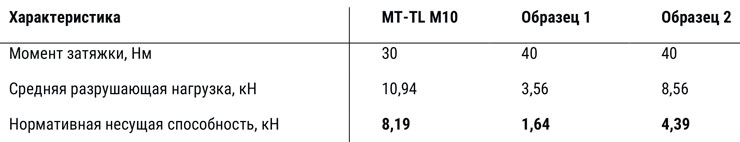

Нами были протестированы основные типы монтажных гаек, представленные на рынке РФ по методике СТО 36554501-064-2020 (изм. 2):

На нормативную несущую способность влияет среднее значение разрушающей нагрузки, а также разброс значений от среднего. Чем стабильнее ведет себя соединение, тем меньше неопределенность результата и выше гарантия несущей способности.

При сравнении соединений по единой методике видно, что внешне похожие системы могут значительно отличаться по несущей способности. Выше мы рассмотрели только монтажные гайки, но помимо них есть профили и соединители, а они также могут быть изготовлены из разной стали и иметь отличную геометрию и различные покрытия, от которых значительно зависит несущая способность всей конструкции. Ответы на эти вопросы можно найти в технических паспортах, разработанных по методике СТО 36554501-064-2020 (изм. 2). Теперь Вы знаете какие документы запросить у поставщика и на что в них обратить внимание.

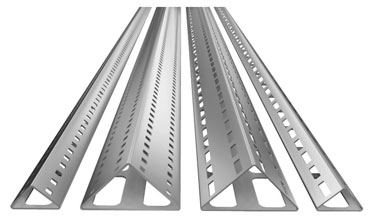

Новинка в нашем портфолио: треугольные профили

Мы постоянно улучшаем и пополняем ассортимент. Теперь в нем есть профили с поперечным сечением треугольной формы. Система получила название CH-T. Но зачем нужна новая система, если уже есть система MT? Безусловно, система MT, уже ставшая классической, является максимально универсальной и удобной в монтаже. В её составе большое количество коннекторов, а монтажная гайка MT-TL позволяет регулировать размеры с бесконечно малым шагом. Но иногда многообразие коннекторов является излишним и требуется более простое, но всё же удобное решение. Тогда в игру вступает система CH-T!

Преимущества системы CH-T:

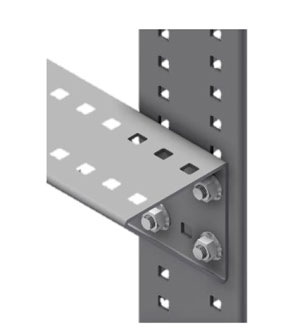

• Экономия на соединительных элементах: Профиль крепится к профилю напрямую, с помощью болта и гайки (бесконнекторные соединение).
• Экономия времени: Имея запас профилей и метизов на стройплощадке, вы избегаете простоев в ожидании специальных коннекторов.
• Высокая коррозионная стойкость: Система CH-T может быть изготовлена полностью из нержавеющей стали или из углеродистой стали с цинковым покрытием цинка много больше стандартных для монтажных систем 45 мкм, т.к. в ней нет зубчатых соединений

А как рассчитать конструкцию с профилями треугольного сечения?

Поскольку существующие стандарты не покрывали все нюансы расчета таких профилей, мы снова пошли проверенным путем. Совместно с АО «НИЦ «Строительство» и при участии лаборатории НИУ МГСУ была разработана и апробирована специальная методика.

Ее итог — новый стандарт СТО 36554501-078-2025 «Системы модульные стальные «UTECH» с применением монтажных профилей поперечного сечения треугольной формы. Правила проектирования».

Что учитывает новый стандарт:

• Коэффициенты для расчета устойчивости.
• Формулы для пересчета изгибающих моментов (переход с местных осей на главные оси сечения).
• Порядок учета потери местной устойчивости (явление редукции).
• Закрепляет понятие «бесконнекторное соединение».

Почему стоит выбрать UTECH?

• Безопасность и ответственность: Мы уделяем первостепенное внимание механической безопасности и разрабатываем документацию, позволяющую выполнять требования законодательства.
• Экспертиза и инновации: Сотрудничество с ведущими научно-исследовательскими институтами позволяет нам выводить на рынок действительно безопасные и технологичные решения.
• Экономическая эффективность: Упор на качественные материалы и продуманные решения ведет к снижению рисков, экономии на монтаже и долгосрочной надежности конструкции.
• Проектирование «под ключ»: Наши инженеры разработают для вас проект любой сложности — от крепления коммуникаций до сложных пространственных конструкций.

Выбирайте UTECH — выбирайте надежность, подкрепленную стандартами!
