Компенсация реактивной мощности как средство сокращения затрат

В последние годы наблюдается значительный рост производства и развитие инфраструктуры городов. В связи с этим увеличивается число и мощности электроприемников, использующихся на производствах в основных технологических и вспомогательных циклах, а объекты инфраструктуры применяют все большее количество осветительных аппаратов для рабочего освещения, рекламы и дизайна. Соответственно увеличивается потребляемая электрическая мощность.

В зависимости от вида используемого оборудования нагрузка подразделяется на активную, индуктивную и емкостную. Наиболее часто потребитель имеет дело со смешанными активно-индуктивными нагрузками. Соответственно, из электрической сети происходит потребление как активной, так и реактивной энергии.

Активная энергия преобразуется в полезную – механическую, тепловую и пр. энергии. Реактивная же энергия не связана с выполнением полезной работы, а расходуется на создание электромагнитных полей в электродвигателях, трансформаторах, индукционных печах, сварочных трансформаторах, дросселях и осветительных приборах. Показателем потребления реактивной энергии (мощности) является коэффициент мощности сosj. Он показывает соотношение активной мощности Р и полной мощности S, потребляемой электроприемниками из сети:

сosj = P / S.

Значения коэффициента мощности нескомпенсированного оборудования приведены в табл. 1, а усредненные значения коэффициента мощности для систем электроснабжения различных предприятий – в табл. 2. В оптимальном режиме показатель должен стремиться к единице и соответствовать нормативным требованиям.

Таким образом, видно, что при отсутствии компенсации реактивной мощности потребитель переплачивает за потребление реактивной энергии 30–40% общей стоимости.

Срок окупаемости конденсаторных установок можно оценить следующим образом:

T = З1/(З2 – З3),

где З1 – стоимость конденсаторной установки, руб.;

З2 – затраты на электроэнергию без компенсации, руб./мес.;

З3 – затраты на электроэнергию при применении конденсаторных установок, руб./мес.

Применение конденсаторных установок

Применение конденсаторных установок

Основы компенсации реактивной мощности

Реактивный ток дополнительно нагружает линии электропередачи, что приводит к увеличению сечений проводов и кабелей и соответственно к увеличению капитальных затрат на внешние и внутриплощадочные сети. Реактивная мощность наряду с активной мощностью учитывается поставщиком электроэнергии, а следовательно, подлежит оплате по действующим тарифам, поэтому составляет значительную часть счета за электроэнергию.

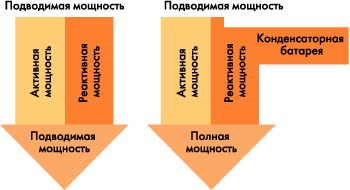

Наиболее действенным и эффективным способом снижения потребляемой из сети реактивной мощности является применение установок компенсации реактивной мощности (конденсаторных установок). Наглядно это представленно на рисунке.

Использование конденсаторных установок позволяет:

- разгрузить питающие линии электропередачи, трансформаторы и распределительные устройства;

- снизить расходы на оплату электроэнергии;

- при использовании определенного типа установок снизить уровень высших гармоник;

- подавить сетевые помехи, снизить несимметрию фаз;

- сделать распределительные сети более надежными и экономичными.

На практике коэффициент мощности после компенсации находится в пределах от 0,93 до 0,99.

Виды компенсации

Единичная компенсация

предпочтительна там, где:

- требуется компенсация мощных (свыше 20 кВт) потребителей;

- потребляемая мощность постоянна в течение длительного времени.

Групповая компенсация

применяется для случая компенсации нескольких расположенных рядом и включаемых одновременно индуктивных нагрузок, подключенных к одному распределительному устройству и компенсируемых одной конденсаторной батареей.

Единичная компенсация

Групповая компенсация

Централизованная компенсация

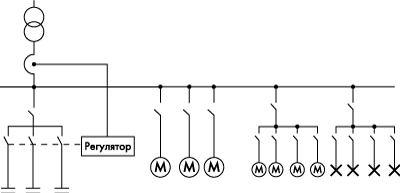

Для предприятий с изменяющейся потребностью в реактивной мощности постоянно включенные батареи конденсаторов не приемлемы, т. к. при этом может возникнуть режим недокомпенсации или перекомпенсации. В этом случае конденсаторная установка оснащается специализированным контроллером и коммутационно-защитной аппаратурой. При отклонении значения сosj от заданного значения контроллер подключает или отключает ступени конденсаторов. Преимущество централизованной компенсации заключается в следующем: включенная мощность конденсаторов соответствует потребляемой в конкретный момент времени реактивной мощности без перекомпенсации или недокомпенсации.

Централизованная компенсация

При выборе конденсаторной установки требуемая мощность конденсаторов может определяться как

Qc = P • (tgj1 – tgj2),

где tgj1 – коэффициент мощности потребителя до установки компенсирующих устройств;

tgj2 – коэффициент мощности после установки компенсирующих устройств (желаемый или задаваемый энергосистемой коэффициент).

P = Ew/T

где Ew – показания счетчика активной энергии, кВт•ч;

Eq – показатель счетчика реактивной энергии, кВАр•ч;

T – период снятия показаний счетчиков электроэнергии, ч.

Технико-экономический эффект, ожидаемый в результате применения конденсаторных установок, представлен в табл. 3.

Конденсаторные установки компенсации реактивной мощности

Для реализации задачи компенсации реактивной мощности на стороне 0,4 кВ ЗАО «ЭТМ» рекомендует использовать и предлагает к поставке конденсаторные установки типа УК, УКМ58, УКМ70 и УКМФ71, на стороне 6,3 и 10,5 кВ – установки типа УКЛ(П)-56 производства ЗАО «Электро-интернешнл». Данные конденсаторные установки являются наиболее адаптированными к требованиям российских энергосетей и потребителей. На протяжении длительного срока эксплуатации они зарекомендовали себя как качественное, надежное оборудование, позволяющее решать любые задачи компенсации реактивной мощности.

В зависимости от типоисполнения установки изготавливаются в различном конструктивном исполнении и комплектации (табл.4).

Преимущества установок обуславливаются использованием:

- самовосстанавливающихся сегментированных конденсаторов, что обеспечивает их надежность, долговечность и низкую стоимость при профилактических и ремонтных работах;

- специальных контакторов опережающего включения, увеличивающих срок службы контакторов;

- специальных контроллеров нескольких типов, обеспечивающих автоматическое регулирование cosj, в том числе с возможностью передачи данных на PC и возможностью контроля в сети высших гармоник тока и напряжения;

- индикации при неисправностях;

- фильтра высших гармонических;

- устройства терморегуляции;

- эмалевой или порошковой окраски (по желанию заказчика).

По желанию заказчика возможно изготовление и поставка конденсаторных установок напряжением 0,4 кВ, мощностью до 1 200 кВАр.

Вся продукция имеет соответствующие сертификаты.

ООО «ЭТМ» является официальным представителем завода «Электро-интернешнл» и предлагает услуги по расчету требуемой установки по заданным параметрам, поставке оборудования и отгрузке продукции со склада.

Таблица 1
Тип нагрузки Примерный коэффициент мощности
Асинхронный электродвигатель до 100 кВт 0,6-0,8
Асинхронный электродвигатель 100-250 кВт 0,8-0,9
Индукционная печь 0,2-0,6
Сварочный аппарат переменного тока 0,5-0,6
Электродуговая печь 0,6-0,8
Лампа дневного света 0,5-0,6
Таблица 2
Тип нагрузки Примерный коэффициент мощности
Хлебопекарное производство 0,6-0,7
Мясоперерабатывающее производство 0,6-0,7
Мебельное производство 0,6-0,7
Лесопильное производство 0,55-0,65
Молочные заводы 0,6-0,8
Механообрабатывающие заводы 0,5-0,6
Авторемонтные предприятия 0,7-0,8
Таблица 3
сosj1, без компенсации сosj2 с компенсацией Снижение величины тока и полной мощности, % Снижение величины тепловых потерь, %
0,5 0,9 44 69
0,5 1 50 75
0,6 0,9 33 55
0,6 1 40 64
0,7 0,9 22 39
0,7 1 30 51
0,8 1 20 36
Таблица 4
Типоиспол-нение Номинальное напряжение, кВ Диапазон мощности, кВАр Наличие регулятора Климатическое исполнение и категория размещения
УК 0,4 10-200 - УЗ
УКМ58 0,4 20-603 + УЗ (У1)
УКМ70 0,4 50-550 + УЗ (У1)
УКМФ71 0,4 25-300 + УЗ(У1)
УКЛ(П)56 6,3 или 10,5 450-1 800 - У1
УКЛ(П)57 6,3 или 10,5 450-1 800 - У1
