Атмосферные газовые горелки автономных теплогенераторов

Надежная и эффективная работа децентрализованной системы теплоснабжения здания в значительной степени зависит от теплотехнических и эксплуатационных характеристик автономного теплогенератора, обеспечивающего тепловой энергией системы отопления, вентиляции и горячего водоснабжения. В качестве первичного энергоносителя в подавляющем большинстве случаев используется химическая энергия ископаемого топлива, а для коммунально-бытовых целей в значительных объемах применяется газообразное углеводородное топливо: природный газ и регазифицированный сжиженный газ (пропан-бутановые смеси). Совершенно очевидно, что используемое в теплогенераторе газогорелочное устройство (ГГУ), как основное топливоиспользующее оборудование, будет в значительной степени определять его теплотехнические, экологические и потребительские качества.

Процесс сжигания газа состоит из последовательно протекающих стадий:

а) образование гомогенной газовоздушной смеси (топлива и окислителя);

б) подогрев смеси до температуры воспламенения;

в) химическое реагирование – собственно реакция горения.

Стадия смесеобразования оказывает существенное влияние на горение и может осуществляться или как предварительная (подготовительная) стадия, или происходить параллельно с другими процессами. В теплогенераторах малой мощности (до 300–500 кВт), используемых в автономных системах теплоснабжения, применяются дутьевые или эжекционные (их называют еще «атмосферные») газовые горелки. Основным преимуществом атмосферных ГГУ является их эксплуатация без наддувных вентиляторов для принудительной подачи воздуха. Процесс смесеобразования в них осуществляется за счет кинетической энергии газовой струи, выходящей из дозирующего сопла горелки, которая и эжектирует воздух. По степени завершения процесса предварительного смесеобразования газа с воздухом (перед воспламенением) атмосферные ГГУ подразделяются на следующие категории:

- диффузионные – без предварительного образования смеси газа и воздуха (иногда их обозначают «jet»);

- кинетические – с полным предварительным смешением газа и всего воздуха, требуемого для горения («premix»);

- диффузионно-кинетические – с неполным предварительным смешением части воздуха, необходимого для полного сгорания (первичного воздуха), и газа.

Стадии смесеобразования в атмосферных ГГУ являются наиболее важными, т. к. стабилизация пламени, глубина регулирования, экологические показатели и надежность эксплуатации ГГУ в значительной мере определяются именно обеспечением стабильности условий образования газовоздушной смеси в различных режимах горения.

Газообразное топливо

В коммунальной энергетике преимущественное использование получили природный газ и сжиженные пропан-бутановые смеси. Природный газ различных месторождений из трубопроводов высокого и среднего давлений после редуцирования в газорегулирующих установках (ГРС, ГРП, ГРУ) поступает в газопроводы низкого давления с нормируемым избыточным давлением газа до Ризб<500 мм вод. ст.=50 мбар. Обычно эксплуатационное давление газа в отечественных сетях низкого давления не превышает 18 мбар.

Сжиженные пропан-бутановые смеси поступают к потребителям в цистернах или баллонах. Перед сжиганием сжиженный газ регазифицируется. У потребителей малой мощности регазификация осуществляется путем снижения давления газовой фазы в емкости при отборе газа. Регулирование давления газовой фазы осуществляется местным регулятором, настраиваемым на низкое давление Ризб=20–35 мбар.

Состав магистрального природного газа зависит от месторождения или состава смеси газов различных месторождений и состоит преимущественно из метана СН4=65–98 % и небольшого количества более тяжелых углеводородов. Негорючими компонентами (балластом) в составе природного газа чаще всего являются азот и углекислый газ. Среднее значение низшей теплоты сгорания природного газа Qн=31–40 мДж/м3. Плотность при нормальных условиях r=0,72–0,85 кг/м3.

Сжиженные технические смеси пропан-бутана должны содержать не менее 93 % пропан-бутановых (С3Н84Н10) фракций. Среднее значение низшей теплоты сгорания, в пересчете на 1 м3 регазифицированной пропан-бутановой смеси при нормальных условиях, Qн=92,2 мДж/м3. Плотность при нормальных условиях r=2,2–2,4 кг/м3.

Особенности горения

Сжигание топлива осуществляется в атмосферном воздухе, состоящем из окислителя – кислорода О2 (21 %) и инертного, не участвующего в горении азота N2 (79 %). Теоретически необходимое для полного сжигания горючих компонентов газа количество воздуха рассчитывается по составу газа и для природного газа различных месторождений составляет Vо=8,5–10 м33, а для сжиженного газа Vо=24–30 м33. Как бы ни было совершенно ГГУ, его работа в режимах, соответствующих подаче на горение теоретически необходимого объема воздуха, сопровождается потерями от химической неполноты горения. Взаимная диффузия топлива и окислителя при образовании газовоздушной смеси затрудняется наличием балластных газов и образующихся продуктов сгорания, что объясняет необходимость работы ГГУ с большими расходами воздуха на горение. Соотношение действительного количества воздуха, поступающего на горение и теоретически необходимого, определяется коэффициентом избытка воздуха: a=Vд/V°.

Воспламенить гомогенную смесь природного газа и воздуха можно только в том случае, если соотношение газ-воздух находится между нижней (смесь «бедная», концентрация газа более 5,3 %, т. е. a≤1,8) и верхней границей воспламенения (смесь «богатая», концентрация газа менее 14 %, т. е. a>0,65). Результирующее значение коэффициента избытка воздуха для всех типов горелочных устройств a>1 и для атмосферных ГГУ, при работе с номинальной нагрузкой, находится в эксплуатационном диапазоне aэ=1,05–1,25. Значение коэффициента избытка воздуха на работающем теплогенераторе может быть определено на основании результатов газового анализа продуктов сгорания по содержанию в них кислорода О2 (%) или углекислого газа СО2 (%). Для природного и сжиженного газов среднего состава соотношение концентраций О2 и СО2 в продуктах полного сгорания в зависимости от коэффициента избытка воздуха, а также значения теоретической (калориметрической) температуры горения и полного объема продуктов сгорания приведены в табл. 1.

Как следует из приведенных в табл. 1 данных, разбавление продуктов сгорания избыточным воздухом (с ростом a) приводит к снижению теоретической температуры горения топлива и, следовательно, к снижению интенсивности теплообмена в топке теплогенератора, а также к увеличению объема продуктов сгорания и, как следствие, к росту потерь теплоты с уходящими газами (q2). Поэтому вполне оправданным является стремление работать с минимальными значениями коэффициента избытка воздуха. Однако эффективность работы конкретного ГГУ определяется не столько значением эксплуатационного коэффициента избытка воздуха, сколько полнотой сжигания горючих компонентов газа. Продукты неполного сгорания в дымовых газах: оксид углерода (СО), метан (СН4), водород (Н2) – не только загрязняют окружающую среду, но являются также прямыми потерями химической энергии топлива. Именно значение потерь от химической неполноты горения топлива (q3) в первую очередь определяет значение эксплуатационного коэффициента избытка воздуха ГГУ.

Таблица 1
Значения теоретической (калориметрической) температуры горения и полного объема продуктов сгорания
Коэф-
фициент избытка воздуха, a
Природный газ среднего состава Сжиженный газ среднего состава
СО2, % О2, % Теоретическая температура горения, °С Объем продуктов сгорания, м33 СО2, % О2, % Теоретическая температура горения, °С Объем продуктов сгорания, м33
1,00 11,80 0,00 2010 10,52 14,00 0,00 2110 29,60
1,05 11,20 1,00 1940 11,00 13,50 1,20 2030 30,97
1,10 10,70 1,95 1890 11,48 12,60 2,10 1970 32,34
1,15 10,20 2,80 1820 11,96 12,10 2,85 1910 33,71
1,20 9,80 3,60 1780 12,43 11,50 3,75 1835 35,08
1,25 9,40 4,20 1730 12,91 11,20 4,20 1800 36,45

Режимы работы атмосферных ГГУ

Малая кинетической энергия струи природного газа низкого давления существенно ограничивает возможности эжектирования воздуха при смесеобразовании в атмосферных ГГУ, а также ограничивает глубину регулирования при сохранении соотношения газ-воздух в смеси.

При диффузионном сжигании газа процесс смесеобразования совмещен с процессом горения, развивающимся при достижении контакта газа с окислителем. Высокие температуры в топках котлов обуславливают высокие скорости химического реагирования, а время протекания процесса горения будет полностью определяться интенсивностью процесса смесеобразования. Поэтому для получения относительно короткого диффузионного факела используются приемы максимальной интенсификации смесеобразования:

- деление потоков газа и воздуха (уменьшение единичной мощности отдельных горелок в составе блока, образующего ГГУ);

- закручивание смесеобразующих потоков на выходе, у корня факелов ГГУ;

- искусственная турбулизация в зоне смесеобразования и горения и др.

Выгодной особенностью диффузионного горения (без предварительного смесеобразования) является принципиальная невозможность «проскока» пламени внутрь ГГУ. Однако условия стабилизации фронта пламени по «отрыву», из-за малой скорости распространения пламени, и сравнительно большие размеры диффузионного факела существенно ограничивают тепловые напряжения топочного объема и мощность ГГУ в режимах максимальных нагрузок теплогенератора.

При кинетическом сжигании газа удается сократить время горения (максимально увеличить скорость распространения пламени), т. к. из времени горения практически исключается самый длительный процесс – смесеобразование. Таким образом, скорость горения будет определяться интенсивностью прогрева смеси и кинетикой химического реагирования. Учитывая значительные объемы воздуха, которые должны эжектироваться газовой струей для реализации кинетического процесса горения, при разработке атмосферных ГГУ с полным предварительным смешением стремятся минимизировать аэродинамические сопротивления узла эжекции и смешения, а также головки горелки. Стабилизация процесса горения в ГГУ полного предварительного смешения осуществляется в диапазонах скоростей выхода газовоздушной смеси из отверстий головки горелки, исключающих «проскок» и «отрыв» фронта пламени. Графически зона стабильной работы атмосферного ГГУ полного предварительного смешения на природном газе иллюстрируется (рис. 1) областью между кривыми «проскока» и «отрыва» пламени для значений a>1.

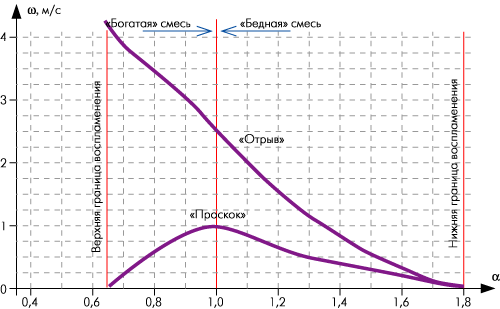

Зона устойчивого горения для атмосферной газовой горелки на природном газе

Рисунок 1.

Зона устойчивого горения для атмосферной газовой горелки на природном газе

Скорости «отрыва» и «проскока» пламени зависят от соотношения скорости выхода топливовоздушной смеси и скорости распространения пламени (т. е. от состава газа и коэффициента избытка первичного воздуха a’) и от условий стабилизации горения у корня каждого горящего факела ГГУ. Как следует из рис. 1, зона устойчивого горения ГГУ полного предварительного смешения (a’>1) весьма узкая. Так, при a=1,2 (для приведенной в качестве примера горелки на рис. 1) соотношение скоростей на выходе: wот/wпр = 1,45/0,73=2, т. е. диапазон устойчивого горения, соответствует глубине регулирования мощности горелки от 50 до 100 %.

Отдельную группу атмосферных ГГУ полного предварительного смешения представляют «беспламенные» инфракрасные горелки, в которых кинетическое сжигание топливовоздушной смеси осуществляется внутри пористой огнеупорной насадки или системы большого количества мелких каналов, изготовленных в виде блоков из огнеупорной керамики. Высокотемпературная насадка обеспечивает быстрый прогрев и воспламенение топливовоздушной смеси, короткопламенное сгорание которой практически полностью завершается внутри огнеупорной насадки. Высокотемпературная часть инфракрасных горелок может изготавливаться в виде плоских, цилиндрических, полусферических (или иных конфигураций) блоков, рационально размещаемых в топке теплогенератора соответствующей формы, что обеспечивает эффективный радиационный теплообмен. Однако стабильное горение в инфракрасных ГГУ имеет очень узкую область теплового режима работы высокотемпературной насадки (которая изготавливается с каналами меньше критического диаметра для природного или сжиженного газа) и по условиям беспламенного сжигания газа.

Расширить диапазон устойчивой работы ГГУ можно обогащая первичную смесь (уменьшая коэффициент избытка первичного воздуха a’ (рис. 1)), что уменьшает вероятность «проскока» пламени вплоть до исключения его по условиям воспламенения (a’<0,65 для природного газа). Вместе с тем увеличивается и скорость отрыва пламени за счет лучшей диффузии топлива из «богатой» смеси в основании факелов горелки, где вместе со вторичным воздухом формируется стабилизирующий очаг горения. Поэтому диффузионно-кинетические горелки с неполным предварительным смешением обладают большей глубиной регулирования и сравнительно лучшей стабилизацией пламени. Учитывая особенности работы атмосферных ГГУ, наибольшее распространение получили горелки неполного предварительного смешения с различными значениями коэффициента избытка первичного воздуха a’=0,45–0,85. Подача на горение вторичного воздуха осуществляется за счет разрежения в топке, создаваемого дымовой трубой или дымососом. Естественная тяга дымовой трубы зависит от температуры наружного воздуха, поэтому для стабилизации условий подачи вторичного воздуха часто применяется тягопрерыватель. Дымосос, используемый рядом производителей проточных настенных котлов с закрытой топкой, позволяет работать практически с постоянным разрежением в топке, незначительно зависящим от самотяги дымовой трубы. Вместе с тем модулирование мощности ГГУ, осуществляемое путем изменения давления газа перед газовыми соплами, неизбежно приводит к изменению соотношения первичного и вторичного воздуха, а также, соответственно, к изменению результирующего значения коэффициента избытка воздуха горелки. Количество вторичного воздуха, поступающего в топку, в малой степени зависит от режима работы ГГУ, поэтому при малых нагрузках происходит заметное разбавление продуктов сгорания избыточным воздухом. Изменяются условия теплообмена в поверхностях нагрева и эффективность работы котла в целом.

Рисунок 2 иллюстрирует изменение некоторых характеристик работы проточного водогрейного котла на природном газе, мощностью 30 кВт, при изменении его теплопроизводительности модулированием атмосферной горелки с использованием естественной тяги дымовой трубы и тягопрерывателя.

Избежать рассмотренных негативных эффектов позволяет позиционное регулирование работы ГГУ – «включено-выключено» в предварительно отрегулированном режиме номинальной мощности. Однако работа ГГУ в прерывистом режиме при частичных нагрузках на теплогенератор сопровождается колебанием температуры теплоносителя на выходе, что далеко не всегда допустимо по условиям эксплуатации, например в режиме горячего водоснабжения.

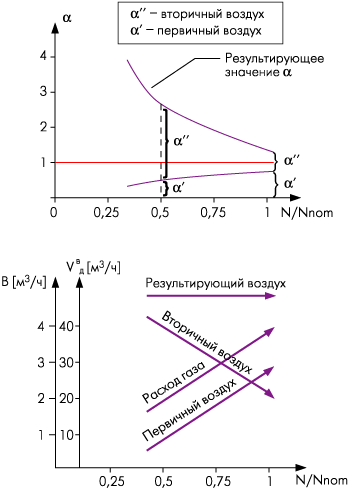

Изменение некоторых характеристик работы проточного водогрейного котла на природном газе, мощностью 30 кВт, при изменении его теплопроизводительности

Рисунок 2.

Изменение некоторых характеристик работы проточного водогрейного котла на природном газе, мощностью 30 кВт, при изменении его теплопроизводительности

Технические особенности атмосферных ГГУ

Для атмосферных ГГУ одной из самых важных является проблема регулирования мощности. По этой причине в последних разработках атмосферных ГГУ все чаще встречаются горелки полного предварительного смешения, в которых для подачи воздуха на горение дополнительно используется разряжение в топке (закрытая топка), которое компенсирует недостаток кинетической энергии эжектирующей струи газа. Такие горелки при небольшом возрастании коэффициента избытка воздуха на частичных нагрузках способны обеспечивать устойчивое горение в диапазоне от 20 до 100 % номинальной мощности. Также у производителей достаточно четко просматривается тенденция деления мощности горелки, необходимая мощность которой набирается в блок из 10–20 и более модулей малой мощности. Общими элементами блока являются устройства подачи топлива от единого газового коллектора, системы розжига, автоматика регулирования и безопасности. Такой технический прием позволяет значительно снизить аэродинамические потери при эжектировании воздуха, смесеобразовании и выходе газовоздушной смеси из головки горелки, а также дает возможность достаточно просто набирать необходимые мощности ГГУ для всего производимого типоряда теплогенераторов. Модульная конструкция горелки полного предварительного смешения, имея большую глубину регулирования, лучше адаптируется к колебаниям давления газа, характерным для отечественных газовых сетей низкого давления. Ряд производителей используют газовые сопла со сложной конфигурацией отверстия (иногда с несколькими отверстиями), что при истечении увеличивает поверхность газовой струи и улучшает эжекцию воздуха.

Продолжаются работы и по разработке атмосферных инфракрасных горелок, обеспечивающих высокую интенсивность теплообмена в топках теплогенераторов. Однако малая глубина регулирования этих горелок, достаточно длительный период разогрева (что особенно важно при позиционном регулировании) существенно ограничивают их применение, несмотря на все преимущества, реализовать которые в полной мере без применения дутьевого вентилятора весьма проблематично. В общем случае удельные нагрузки топочного объема котла для атмосферных ГГУ в 2–3 раза ниже, чем для дутьевых горелок.

Для бытового потребителя положительной особенностью работы атмосферных ГГУ являются низкие шумовые характеристики их работы – эквивалентный уровень звука 20–25 дБ (А), что обусловлено меньшей турбулизацией факела в топке и отсутствием шумов дутьевого вентилятора.

Экологические показатели

Режимы работы атмосферных ГГУ в диапазоне допустимых значений теплового напряжения объема топки Q/V [кВт/м3] и тепловые напряжения поперечного сечения топки (форсировка) Q/F [кВт/м2] в значительной степени определяются условиями интенсификации всех этапов процесса горения и возможностями стабилизации фронта воспламенения. Высота и конфигурация топки автономного теплогенератора должны исключать появление продуктов химической неполноты горения вследствие контакта (наброса) пламени с «холодной» поверхностью теплообмена и срыва реакции горения из-за переохлаждения реагирующих масс. В ГГУ с неполным предварительным смешением факел должен располагаться в топке так, чтобы обеспечивался равномерный подвод вторичного воздуха с требуемым избытком воздуха по всей высоте пламени.

Таким образом, атмосферное ГГУ разрабатывается для конкретной топки автономного теплогенератора и его использование в других теплогенераторах без соответствующей адаптации конструкции топки, как правило, невозможно.

В силу геометрических факторов в топках малого объема автономных теплогенераторов имеет место большее значение отношения поверхности топки к ее объему, чем в топках большого объема мощных котлов. Поэтому тепловые напряжения топочного объема в автономных теплогенераторах малой мощности достигают значений qV=1–2,1 мВт/м3, которые характерны для высокофорсированных мощных котельных агрегатов и, как правило, сопровождаются повышенным содержанием в продуктах сгорания загрязняющих окружающую среду выбросов монооксида углерода (СО) и оксидов азота (NО). Концентрация вредных выбросов в продуктах сгорания для современных теплогенераторов с атмосферными горелками регламентируется требованиями ряда ГОСТов. Предельные нормы концентрации вредных выбросов для сухих неразбавленных продуктов сгорания приведены в табл. 2.

Концентрация оксидов углерода (СО) в продуктах сгорания исправных и отрегулированных ГГУ в основном зависит от совершенства процесса смесеобразования и завершенности реакции окисления. Образование оксида углерода является промежуточной стадией горения газообразного топлива, поэтому недостаток кислорода и переохлаждения зоны горения обуславливают рост концентрации СО в продуктах сгорания. Оксиды азота в продуктах сгорания газообразного топлива имеют преимущественно термическое происхождение. При достаточно высоких температурах (более 1 800 °C) происходит окисление азота воздуха до монооксида азота (~97–98 % объемных NO), который затем в атмосфере окисляется до диоксида азота (NO2), а их суммарная концентрация пересчитывается на диоксид азота часто представляемая символом NOx. Источником термических оксидов азота являются высокотемпературные зоны газового факела, поэтому подавление их эмиссии связано с интенсивностью охлаждения зоны горения или снижением температуры в ней за счет рециркуляции в нее балластирующих масс продуктов сгорания.

Другой составляющей в объеме выбросов оксидов азота являются так называемые «быстрые» оксиды, источником которых является зона активного реагирования углеводородного топлива и окислителя (характеризующаяся высокой концентрацией активных радикалов) при недостатке последнего. Температурный уровень процесса образования «быстрых» оксидов азота (~1 200 °C) значительно ниже, чем термических, поэтому избежать их образования практически невозможно. Однако снизить эмиссию «быстрых» оксидов можно исключив дефицит окислителя в факеле путем увеличения первичного коэффициента избытка воздуха в атмосферных ГГУ или осуществив переход на горелки полного предварительного смешения.

Следует отметить, что технические возможности подавления процессов образования вредных выбросов в атмосферных ГГУ весьма ограниченны, поэтому, как правило, по экологическим показателям они уступают наддувным газовым горелкам.

Таблица 2
Предельные нормы концентрации вредных
выбросов для сухих неразбавленных продуктов сгорания
№ п/п Тип котла, горелки ГОСТ Выбросы
СО NOx
(в пересчете на NO2)
1 Теплогенераторы отопительные
с атмосферными ГГУ мощностью
до 70 кВт
Р 51733-2001 0,05 %
(625 мг/м3)
302, 6-8 1,5 мг/м3*
2 Теплогенераторы отопительные
с атмосферными ГГУ мощностью
до 1 00 кВт
20548-87 119 мг/м3 240 мг/м3
3 Теплогенераторы отопительные
мощностью 0, 1 -3, 1 5 кВт
(без разделения по типу ГГУ)
Р 50591-93 130 мг/м3 164- 100 мг/м3**

* В зависимости от класса теплогенератора (1-5 класс), по классификации ГОСТ Р 51733-2001.

** Для котлов с эжекционными ГГУ среднего давления в зависимости от даты запуска котла (до 01.01.97 или позднее).
