Компактная установка для подъема сточных вод с различными примесями

Компактные станции KT DUO предназначены для подъема сточных вод, содержащих различные предметы (тряпки, бумагу, щепки, камешки, песок и т. д.), которые приводят к засорам и повреждению насосов, применяемых в обычных подъемных установках (рис. 1, 2).

Общий вид компактной подъемной станции KT DUO
Габаритные размеры KT DUO

Рисунок 1. (увеличить)

Общий вид компактной подъемной станции KT DUO

Рисунок 2. (увеличить)

Габаритные размеры KT DUO

Основу KT DUO составляют подводящий трубопровод с двумя боковыми отводами, снабженными запорной арматурой, и две камеры отделения жидкости от различных предметов соединения с водосборной емкостью со встроенным датчиком уровня. Под камерами отделения расположены камеры сбора отделенных предметов. Эти камеры имеют перегородки и плавающие шаровые клапаны, с одной стороны которых расположены патрубки, через которые посредством обычных центробежных насосов подается собранная жидкость. С противоположной стороны расположен обратный клапан в комбинации с быстродействующей запорной арматурой и нагнетательный трубопровод.

Период наполнения

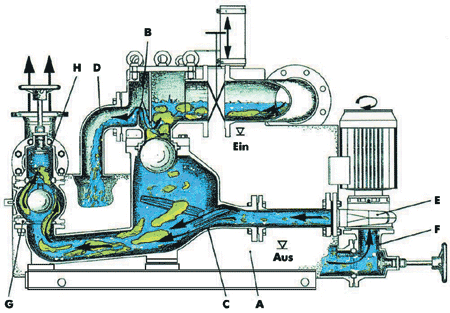

Рисунок 3.

Период наполнения

Период опорожнения

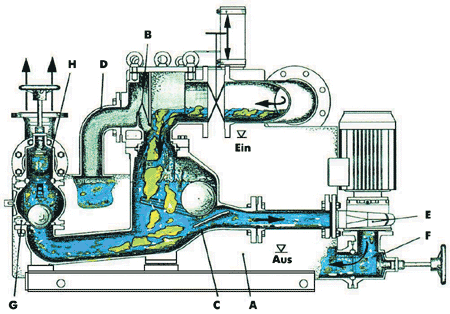

Рисунок 4.

Период опорожнения

Компактная станция KT DUO работает автоматически в двух режимах: наполнения (рис. 3) и опорожнения (рис. 4). В процессе наполнения насосы Е отключены, сточные воды самотоком поступают в одну или в обе камеры отделения В, где жидкость с мелкими взвешенными частицами через решетку поступает в водосборную емкость А, а оставшиеся крупные предметы попадают вниз в камеру сбора С. Плавающий шаровый клапан в это время находится внизу сбоку, прикрывая входной патрубок и предохраняя, таким образом, насос от засора. Обратный клапан G на напорном трубопроводе закрыт. По мере наполнения уровень жидкости достигает верхней отметки Ein, после чего начинает работать один из центробежных насосов (включение производится системой управления 2SG4 попеременно). Крыльчатки насосов снабжены острым ножом, предназначенным для размельчения оставшихся взвешенных частиц до кондиции, исключающей засор насоса. Далее поток жидкости устремляется в камеру сбора С, увлекая за собой собранные предметы и вынося их под давлением в напорную магистраль. При достижении жидкостью в водосборной емкости уровня нижней отметки Aus насос отключается, обратный клапан закрывает нагнетательный трубопровод, уровень жидкости в камере сбора падает, плавающий шаровый клапан занимает свою нижнюю позицию. Затем цикл повторяется.

Компактная станция для подъема сточных вод удобна в обслуживании и ремонте, поскольку выполнена таким образом, что к любому элементу обеспечен свободный доступ.

Основные преимущества:

- компактность;

- высокая надежность;

- минимальный износ;

- надежная автоматика включения и отключения с указателем уровня наполнения;

- легкость в обслуживании;

- байонетное соединение ротора с корпусом насоса обеспечивает легкий демонтаж, без резьбовых соединений;

- двойная насосная установка с маленькими габаритами и большой емкостью;

- водосборная емкость из стали со специальным защитным покрытием, гарантирующим большую долговечность;

- комбинация надежного обратного шарового клапана с быстродействующей запорной арматурой Н (рис. 3) с конусным клапаном.

Область применения

Компактная станция KT DUO для подъема сточных вод наиболее удачно подходит для использования в садовых товариществах с количеством членов 200 человек, кемпингах, небольших предприятиях и т. д.

Технические характеристики насосов

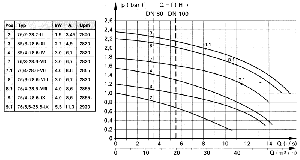

Рисунок 5. (увеличить)

Технические характеристики насосов
