Санитарно-техническая арматура
Классификация, НТД, изготовители и поставщики

Журнал «Сантехника» совместно с Маркетинговым центром по трубопроводной арматуре начинает серию публикаций, посвященных санитарно-технической арматуре и оборудованию. Резко возросшие объемы рекламных публикаций в печати, в Интернете, огромное число новых фирм – поставщиков арматуры на специализированных выставках обусловлены стремительным расширением рынка сантехнической арматуры и оборудования. Потребителю сантехнической арматуры достаточно трудно разобраться в номенклатуре и обозначениях ввиду запутанности терминов и классификации этого вида арматуры в отличие от промышленной трубопроводной арматуры. В этих статьях мы попытаемся осветить наиболее острые вопросы систематизации и разобраться в имеющейся проектно-технической документации, дать ответ, как отличить «фальшивую» арматуру от настоящей и сформулировать рекомендации по выбору оптимальной конструкции и типа сантехнической арматуры.

Управление жидкими и газообразными потоками в трубопроводных системах на любом промышленном производстве осуществляется с помощью устройств, объединенных общим названием «трубопроводная арматура». К арматуре относят и соединительные элементы трубопроводов – фланцы, тройники, компенсаторы, переходы и другие фитинги.

Трубопроводную арматуру разделяют на промышленную, сантехническую и специального назначения (лабораторная, пищевая и др.). Если в промышленной арматуре есть устоявшаяся классификация, то сантехническую арматуру выделить из всего оборудования, которое находится в помещения, достаточно сложно из-за запутанности определений и обозначений. Сантехнической арматурой оснащаются различные бытовые устройства: ванные установки, кухонные раковины и др. Изготавливается эта арматура в больших количествах на специальных предприятиях, имеет небольшие диаметры прохода и в большинстве своем управляется вручную, за исключением регуляторов давления и предохранительных клапанов для газа.

Жилое помещение оснащено санитарно-техническим, отопительным оборудованием и металлопродукцией

Санитарно-техническое оборудование – это ванны чугунные и стальные, колонки водогрейные для ванн, поддоны душевые, умывальники керамические (фарфоровые, полуфарфоровые, фаянсовые), пластмассовые, мраморные, полотенцесушители, раковины, мойки чугунные, стальные и пластмассовые, санитарно-техническое оборудование для туалетных комнат (унитазы керамические, писсуары, биде, бачки смывные, сидения для унитазов, крышка фарфоровая), арматура санитарно-техническая (краны водоразборные и туалетные, краны-смесители), запасные части к санитарно-технической арматуре (втулки, винты, гайки, ручка-переключатель, сетка душевая, трубка сливная, шланг гибкий и др.), экран ванны декоративный, кронштейны для умывальников и моек.

Трехходовой регулятор расхода холодной и горячей воды Четырехходовой кран для горячей воды

Трехходовой регулятор расхода холодной и горячей воды

Четырехходовой кран для горячей воды

Отопительное оборудование – это котлы и аппараты отопительные, бойлеры, запасные части к отопительному оборудованию, радиаторы чугунные и стальные, конвекторы отопительные, решетки колосниковые, заслонки поворотные, трубы печные, колена для печных труб, зольники, коробка для дымохода, решетка вентиляционная, решетка для поддувала.

Металлопродукция: трубы стальные водогазопроводные, водонапорные чугунные, чугунные канализационные. Соединительные детали к трубам: муфты, угольники, тройники, крестовины, отводы, краны, ниппели, контргайки, сгоны. Колена, отступы и патрубки; трубы водосточные, крепежные материалы и изделия: балки, швеллеры; чугунное литье, сталь сортовая, круглая и квадратная, угловая и полосовая, тонколистовая, оцинкованная, листовая, кровельная; жесть черная и белая; гвозди строительные, толевые, кровельные, оцинкованные шурупы, болты с гайками, проволока стальная, сетка металлическая, олово, припои.

Часть отопительного оборудования и металлопродукции содержит сантехническую арматуру. Например, вентили широко применяются во всех сферах и обладают наиболее плавной характеристикой регулирования параметров потока рабочей среды. На бытовом уровне мы часто встречаем их в качестве сантехнической арматуры. Сама конструкция позволяет применять их в огромном диапазоне систем.

Предохранительный клапан для нагревателя воды в ванной комнате Термостатический регулятор расхода

Предохранительный клапан для нагревателя воды в ванной комнате

Термостатический регулятор расхода

Классификация жилищно-коммунальной арматуры в Европейской арматурной ассоциации

Арматура санитарно-техническая

01 Арматура с механическим управлением

02 Арматура с термостатическим управлением

03 Арматура с электронным управлением

04 Смесители с одной рукояткой

05 Арматура санитарная автоматическая

06 Арматура санитарная для многоместных умывальников

07 Арматура запорная и раздаточная для водогрейных аппаратов

08 Арматура запорная и раздаточная для аппаратов под давлением

09 Арматура предохранительная для водогрейных аппаратов

10 Арматура спускная, сифоны

11 Душ, регуляторы струи

12 Клапаны смывные

13 Смывные бачки, арматура к ним

14 Арматура ванных комнат

15 Арматура специальная

Арматура водопроводная жилищно-коммунальная

01 Задвижки

02 Клапаны запорные проходные с прямым и наклонным шпинделем

03 Клапаны запорные угловые

04 Клапаны отключающие

05 Краны водопроводные спускные

06 Краны спускные автоматические

07 Краны водопроводные с обратным клапаном и прерывателем вакуума

08 Арматура для подключения стиральных машин

09 Арматура обратная

10 Клапаны-регуляторы до себя

11 Прерыватели вакуума, дыхательные клапаны

12 Осадители

13 Арматура защитная для шлангов

Арматура для отопительных систем и систем кондиционирования воздуха

01 Арматура запорная трубопроводная

02 Арматура распределительная

03 Клапаны обратные, сифоны

04 Арматура для котлов

05 Термостатические клапаны для регуляторов

06 Зонные клапаны

07 Клапаны регулирующие ручные для отопительных радиаторов

08 Резьбовые соединительные элементы

09 Клапаны-регуляторы для отопительных установок (регуляторы нагрева)

10 Регуляторы для систем вентиляции и кондиционирования воздуха

11 Приводные устройства для смесителей

12 Арматура смесительная

13 Клапаны-регуляторы и ограничители давления

14 Ограничители температуры

15 Клапаны электромагнитные для котельных установок на газе и мазуте

За последнее десятилетие в России многократно возрос интерес к сантехнической арматуре как со стороны производителей, число которых выросло в 5 раз, так и со стороны продавцов и дистрибьюторов, число которых уже сравнялось  с числом фирм, торгующих промышленной арматурой.

Дилерская сеть в России уже насчитывает более 300 крупных коммерческих фирм-поставщиков сантехнической арматуры. В каждом областном центре России как минимум 10–15 фирм и организаций в той или иной мере занимаются торговлей сантехнической арматурой как через сеть торговых домов и магазинов, так и оптовыми поставками. Бурное развитие арматурного производства и дилерской сети связано с высокой рентабельностью производства и сбыта трубопроводной арматуры, спрос на которую высок в течение всего года и в очень слабой степени зависит от сезонных факторов.

Перечень производителей сантехнической трубопроводной арматуры в России и странах СНГ

1. ОАО «Пензенский арматурный завод» (Пенза)

2. ЗАО «Можайский арматурный завод» (Московская область)

3. ОАО «Бологовский арматурный завод» (Тверская область)

4. ЗАО «Южураларматура-Сантехник» (Миасс)

5. АО «Кролевецкий арматурный завод» (Украина)

6. Харьковский завод № 5 Cантехизделий (Украина)

7. АО «Урал-Арма» (Уральский арматурный завод, Казахстан)

8. АО «Брянсксантехника» (Брянск)

9. ОАО «Сантехлит» (Брянск)

10. Гродненское УПП Белорусского общества глухих (Гродно)

11. УИН-89 (Днепропетровск)

12. Закарпатский арматурный завод (Кобылецкая поляна, Украина)

13. ЗАО «Промарматура» (Киев)

14. АО «Краснокутский арматурный завод» (Саратовская область)

15. АО «Крупинский арматурный завод» (Московская область)

16. АОЗТ «Завод «Сантехизделий»» (Санкт-Петербург)

17. АО «Львовский завод коммунального оборудования» (Украина)

18. ЗАО «Льговский завод промышленной арматуры» (Курская область)

19. АО «Аскольд» (Арсеньев, Приморского края)

20. АО «Армапром» (Миргородский арматурный завод)

21. Предприятие «Арм-Нижний Новгород» (Нижний Новгород)

22. АО «Запорожский арматурный завод» (Украина)

23. АО «Арма» (Киев)

24. Одесский завод коммунального оборудования (Украина)

25. АО «Осинский машиностроительный завод» (Пермская область)

26. ЗАО «Сантарм» (Ростов-на-Дону)

27. АО «Туласантехника» (Тула)

28. ЗАО «Уралсантехника» (Пермь)

29. АО «Завод «Буревестник»» (Гатчина, Ленинградская область)

30. АО «Завод «Сантехизделий»» (Уфа)

31. АО «Ульяновский механический завод»

32. АО «Новогрудский завод газовой аппаратуры» (Беларусь)

33. АО «Завод «Моссантехпром»» (Москва)

34. ООО «Башкирский арматурный завод» (Кумертау)

35. 57-й Металлообрабатывающий завод (Гатчина, Ленинградская область)

36. ОАО «Первоуральский завод сантехизделий» (Свердловская область)

37. АО «Волжский машиностроительный завод» (Рыбинск)

38. Днепропетровский завод коммунального машиностроения (Украина)

39. Томский электромеханический завод

40. АК «Корвет» (Курган)

41. АО «Армалит» (Санкт-Петербург)

42. АО «Сантехприбор» (Казань)

43. ЗАО «Завод «Сантехкомплект»» (Тюмень)

44. ОАО «Завод «Элекон»» (Казань)

45. Завод санитарно-технических заготовок (Казань)

46. ОАО «Санта» (Москва)

47. ЗАО «Думиничский завод» (Калуга)

48. ГПО «Богородский машиностроительный завод» (Нижний Новгород)

49. Завод «Нептун» (Ставрополь)

50. ГУП «Новосибирский приборостроительный завод»

Зарубежные фирмы – поставщики сантехнической арматуры в Россию

Италия: Volvosanitaria Bugatti, Ferrero, Rastelli, Pettinaroli, Enolgas, Barberi, IVR, R.B.M, IKMA, Italvalvole, Ravani, Frattelli Brandoni, Itap, General Fittings, STC, Giacomini, F.I.V., TIEMME, CO.E.S., Ekoplast, Valpres, Makan Peracini SRL AIRAGA Rubinetteria. Effebi

Германия: Ideal Standard, Wavin, Kromschroder, Teka, Viega,  KSB, Oventrop, Gotze, Rehau, SANHA Kalmer KG, Geberit

Франция Adareg, ACPE, Мalbrance, Litvin, «Трейлигаз», Socla, Tecofi, Adareg, ACPE, SPI Bat., Mecafrance, Bernard, Danfoss Water Valves, Delabie, Grone, Guareski, Hansa France, Meurant, Morel SA, Piel, Porcher, Presto, Watts Euroterm

Финляндия: Onninen, Purmo, Ouman, Vexve Oy, Hogfors, Ouman, Soffco, Oras Oy

Дания: Danfoss; Broen, Frese Armatur, Toni Armatur, NITODAN, Mora Armatur, Damixa, Arimex, Kararfa Metalindustri

США: Fernko

Австрия: Klinger, Herz Armaturen, Fertinger, Kludi Armaturen P.S.

Польша: Efar, Zetkama, Broen – DZT SA, Ferro, Bees

Норвегия: Mabo

Англия: Alfa Laval, Rotork, Dezurik, Yorkshire, Polypipe, Spirax Sarco

Япония: Hitachi, Nichimen

Болгария: Vidima Ideal

Чехия: Severoceska Armaturka

Испания: ORAS, Tebisa, Metalgrup, Sobime

Канада: Velan

Турция: Valf Sanayii, Firat

Швеция: Tour&Andersson

Голландия: Econosto, Reginox, Asco Joucomatic, Watts Ocean, Venlo Sanitair

Венгрия: Mofem

Испания: Standart Hidraulica

Бельгия: Henco

Тенденции в развитии сантехнической арматуры

Необходимо ожидать, расширения выпуска санитарно-технического  оборудования с автоматизированными системами управления. Качественный скачок в автоматизации сантехники будет связан с широким внедрением многопроцессорной техники.

Шаровые расходомеры для холодной воды Фитинги и переходы для сантехнического оборудования

Шаровые расходомеры для холодной воды

Фитинги и переходы для сантехнического оборудования

Уже сейчас в США и Великобритании созданы проекты жилых домов нового поколения Mil-lennium Homes со встроенной компьютерной системой управления подачи воды, газа, тепла, утилизации отходов, вентиляции, медицинской экспресс-диагностики и др. В эти проекты заложена арматура, которая автоматически управляется с сервера. На одном примере было показано, что только в ванной комнате должно быть установлено более 10 единиц арматуры нового поколения.

В 2001 г. в Чешире, Великобритания, разработали «туалет будущего», который, анализируя экскременты, сообщает о проблемах со здоровьем через Интернет. Футуристический туалет под названием VIP (Versatile Interactive Pan) разработан производителем сантехнического оборудования Twyford. VIP оснащен сиденьем, которое «активируется» с голоса, слив работает автоматически, передает BBC. «Футуристический туалет – это настоящий прорыв для нас. Унитаз не менялся с тех пор, как 120 лет назад его создал Томас Туифорд. Мы хотим изменить этот привычный предмет и оснастить его современными технологиями», – сказал представитель Twyford Терри Вулискрофт.

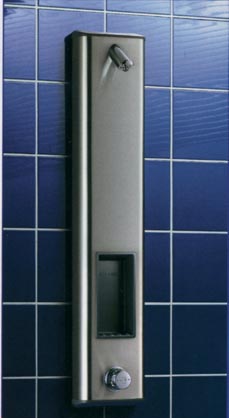

Душ в виде настенной панели

Душ в виде настенной панели

Смеситель, подключенный с помощью трех отверстий Сантехническая блочная арматура

Смеситель, подключенный с помощью трех отверстий

Сантехническая блочная арматура

«Туалет будущего» не только проанализирует здоровье, но и скорректирует рацион питания. Если, к примеру, человек страдает от запора, то туалет отправит в местный супермаркет заказ на фасоль или бобы. Продукты доставят в тот же день.

Пока VIP еще не запущен в производство, есть только экспериментальный экземпляр. При этом лет через пять футуристический туалет можно будет купить в магазине.

Функциональный смеситель для ванной комнаты Сантехническая арматура для лабораторных исследований

Функциональный смеситель для ванной комнаты

Сантехническая арматура для лабораторных исследований

На конгрессе Европейской арматурной ассоциации в Эдинбурге была продемонстрирована принципиальная схема описанного туалета. Только в унитаз вмонтировано 8–15 типоразмеров арматуры различного назначения. Всего в туалете будущего предполагается установить более 20 типоразмеров арматуры. Вся арматура связана с микропроцессором, который управляет всем установленным в квартире оборудованием.



По материалам информационно-справочного сервера

«Энциклопедия арматуростроения» www.valverus.sp.ru.

Автор проекта Д. Г. Грак

Таблица
Перечень основных стандартов и НТД на сантехническую арматуру
Тип Номер Название
ГОСТ 27679-88 Защита от шума в строительстве. Санитарно-техническая арматура. Метод лабораторных измерений шума.
ГОСТ 19681-94 Арматура санитарно-техническая водоразборная. Общие технические условия.
ГОСТ 21485-94 Бачки смывные и арматура к ним. Общие технические условия.
ГОСТ 21485.4-76 Бачки смывные и арматура к ним. Бачок смывной керамический с верхним пуском, с непосредственным присоединением к унитазу. Конструкция и основные размеры.
ГОСТ 21485.5-76 Бачки смывные и арматура к ним. Бачок смывной керамический с боковым пуском, с непосредственным присоединением к унитазу. Конструкция и основные размеры.
ГОСТ 23289-94 Арматура санитарно-техническая водосливная. Общие технические условия.
ГОСТ 9544-93 Арматура трубопроводная запорная. Нормы герметичности затворов.
ГОСТ 28338-89* Соединения трубопроводов и арматура. Проходы условные (размеры номинальные). Ряды.
ГОСТ 356-80 Арматура и детали трубопроводов. Давления условные пробные и рабочие. Ряды.
ГОСТ 4.114-84 СПКП. Арматура промышленная трубопроводная. Номенклатура основных показателей.
ГОСТ 12.2.063-81 ССБТ. Арматура промышленная трубопроводная. Общие требования безопасности.
ГОСТ 2.785-70 Система конструкторской документации. Обозначения условные графические. Арматура трубопроводная.
СТ СЭВ 5840-86 Защита от шума в строительстве. Санитарно-техническая арматура. Метод лабораторных измерений шума.
СТ СЭВ 522-87 Соединения трубопроводов и арматура. Проходы условные (размеры номинальные). Ряды.
СТ СЭВ 2816-80 Соединения трубопроводов и арматура. Проходы условные (размеры номинальные). Ряды.
СТ СЭВ 254-88 Соединения трубопроводов и арматура. Проходы условные (размеры номинальные). Ряды.
ИСО 6708-80 Соединения трубопроводов и арматура. Проходы условные (размеры номинальные). Ряды.
СТ СЭВ 253-76 Арматура и детали трубопроводов. Давления условные пробные и рабочие. Ряды.
СНиП I-Г.9-66 Газоснабжение. Наружные сети и сооружения. Материалы, арматура и детали.
СНиП I-Г.8-62 Газоснабжение. Внутренние устройства. Материалы, оборудование, арматура, детали.
СНиП I-Г.8-66 Газоснабжение. Внутренние устройства. Материалы, оборудование, арматура, детали и приборы.
Таблица 2
Перечень ГОСТов по сантехническому  оборудованию
ГОСТ 23289-94 Арматура санитарно-техническая водосливная. Технические условия.
ГОСТ 6127-52 Краны банные. Технические условия.
ГОСТ 13449-82 Изделия санитарные керамические. Методы испытаний.
ГОСТ 11310-90
(СТ СЭВ 6318-88)
Трубы и муфты асбестоцементные. Методы испытаний.
ГОСТ 17584-72 Муфты и соединительные детали чугунные для асбестоцементных напорных труб.
ГОСТ 15167-93 Изделия санитарные керамические. Общие технические условия (с Изменением № 1, утвержденным МНТКС 11.12.96).
ГОСТ 4.225-83 Система показателей качества продукции. Строительство. Трубы керамические канализационные и дренажные. Номенклатура показателей.
ГОСТ 16549-71 Краны пробковые проходные сальниковые муфтовые чугунные на Py<(=)10 кгс/см2 с заглушкой для спуска воды
ГОСТ 22689.0-89 Трубы полиэтиленовые канализационные и фасонные части к ним. Общие технические условия.
ГОСТ 22689.1-89 Трубы полиэтиленовые канализационные и фасонные части к ним. Сортамент.
ГОСТ 22689.2-89 Трубы полиэтиленовые канализационные и фасонные части к ним. Конструкция.
ГОСТ 1839-80 Трубы и муфты асбестоцементные для безнапорных трубопроводов. Технические условия (с Изменениями № 1, 2, 3).
ГОСТ 539-80 Трубы и муфты асбестоцементные напорные. Технические условия.
ГОСТ 19681-94 Арматура санитарно-техническая водоразборная. Общие технические условия.
ГОСТ 23695-94 Приборы санитарно-технические стальные эмалированные. Технические условия.
ГОСТ 10944-75 Краны регулирующие для нагревательных приборов систем водяного отопления зданий
ГОСТ 11614-94 Краны смывные полуавтоматические. Технические условия.
ГОСТ 30493-96 Изделия санитарные керамические. Типы и основные размеры.
ГОСТ 25809-96 Смесители и краны водоразборные. Типы и основные размеры.
ГОСТ 4.114-84 Система показателей качества продукции. Арматура промышленная трубопроводная. Номенклатура основных показателей.
ГОСТ 25150-82 Канализация. Термины и определения.
ГОСТ 15167-93 Изделия санитарные керамические. Общие технические условия.
Поделиться статьей в социальных сетях:

Статья опубликована в журнале “Сантехника” за №6'2001

распечатать статью распечатать статью


Реклама
Реклама на нашем сайте
Rambler's Top100 Rambler's Top100 Яндекс цитирования



Кондиционирование, отопление, вентиляция

Подписка на журналы

АВОК
АВОК
Энергосбережение
Энергосбережение
Сантехника
Сантехника
Онлайн-словарь АВОК!


Реклама на нашем сайте
