Технический обзор загружаемых семейств комплектующих компании ПЕНОПЛЭКС в Revit

В связи с расширением продуктового портфеля, компания ПЕНОПЛЭКС обновила свою BIМ-библиотеку для программного обеспечения Revit, добавив в нее новые загружаемые семейства комплектующих плоских кровель. Библиотека дополнена следующими семействами:

- аэратор;

- воронка кровельная с обогревом и без обогрева;

- воронка парапетная;

- краевые и прижимные рейки;

- кровельные дорожки.

BIM-библиотеки ПЕНОПЛЭКС для Revit содержат готовые загружаемые семейства, не входящие в набор стандартных решений программы. Проектировщику не нужно самому создавать эти модели, что позволяет сократить трудозатраты на оформление элементов информационных моделей и повысить точность расчета материалов и комплектующих. Например, можно загрузить в свой проект готовые элементы кровельных примыканий, кровельных дорожек, воронок и пр. Все загружаемые семейства корректно отображаются на разрезах, а материалы составных элементов, в том числе крепежа, автоматически выводятся в спецификации.

Все файлы библиотеки систем и материалов ПЕНОПЛЭК® для Revit созданы в версии Revit 2020 и разработаны в соответствии с «Руководством по созданию семейств Autodesk Revit» и Стандартом BIM 2.0. При создании использованы файлы общих параметров: ФОП BIM стандарт v 2.0 и ФОП ПЕНОПЛЭКС. Загружаемые семейства библиотеки создаются во внешних файлах с расширением ".rfa" и легко импортируются в проекты.

Аэратор кровельный

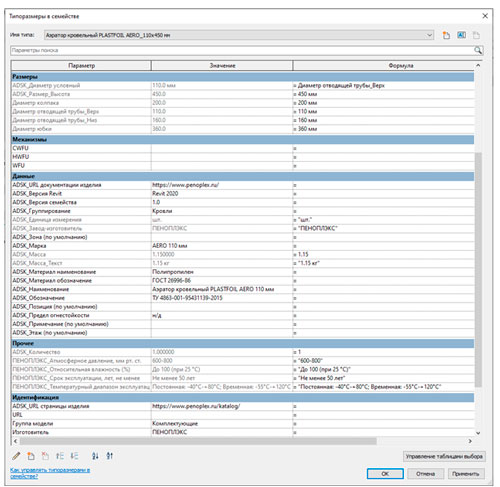

Модель Revit – аэратор кровельный PLASTFOIL AERO® – принадлежит семейству категории «Сантехнические приборы». Кровельный аэратор применяется при устройстве или для санации плоских кровель с целью отвода водяных паров. В семействе используются материалы стандартной библиотеки Autodesk, геометрия семейства разработана в двух уровнях детализации (высоком и низком), созданы элементы условно-графического отображения (УГО).

Высокий уровень детализации Низкий уровень детализации – Линии УГО

Высокий уровень детализации

Низкий уровень детализации – Линии УГО

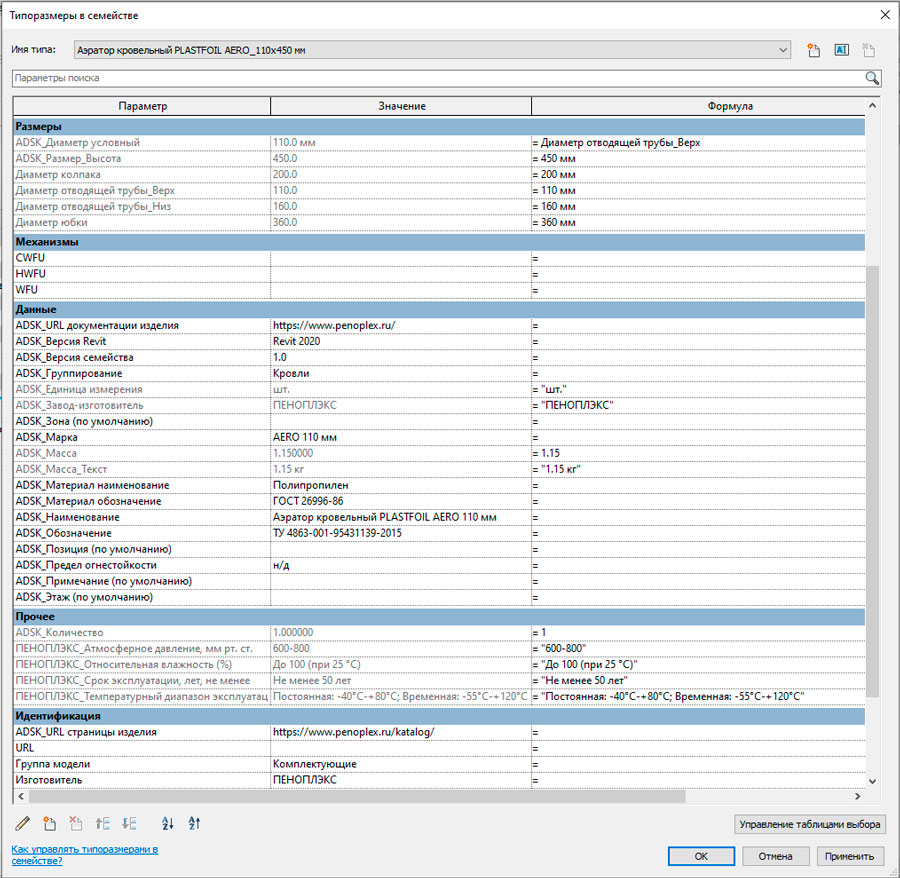

Параметры семейства

Дополнительно созданы справочные параметры, описывающие необходимые условия эксплуатации:

- ПЕНОПЛЭКС_Атмосферное давление, мм рт. ст.

- ПЕНОПЛЭКС_Относительная влажность, %

- ПЕНОПЛЭКС_Температурный диапазон эксплуатации, °С

- ПЕНОПЛЭКС_Срок эксплуатации, лет, не менее

Воронка кровельная с обогревом

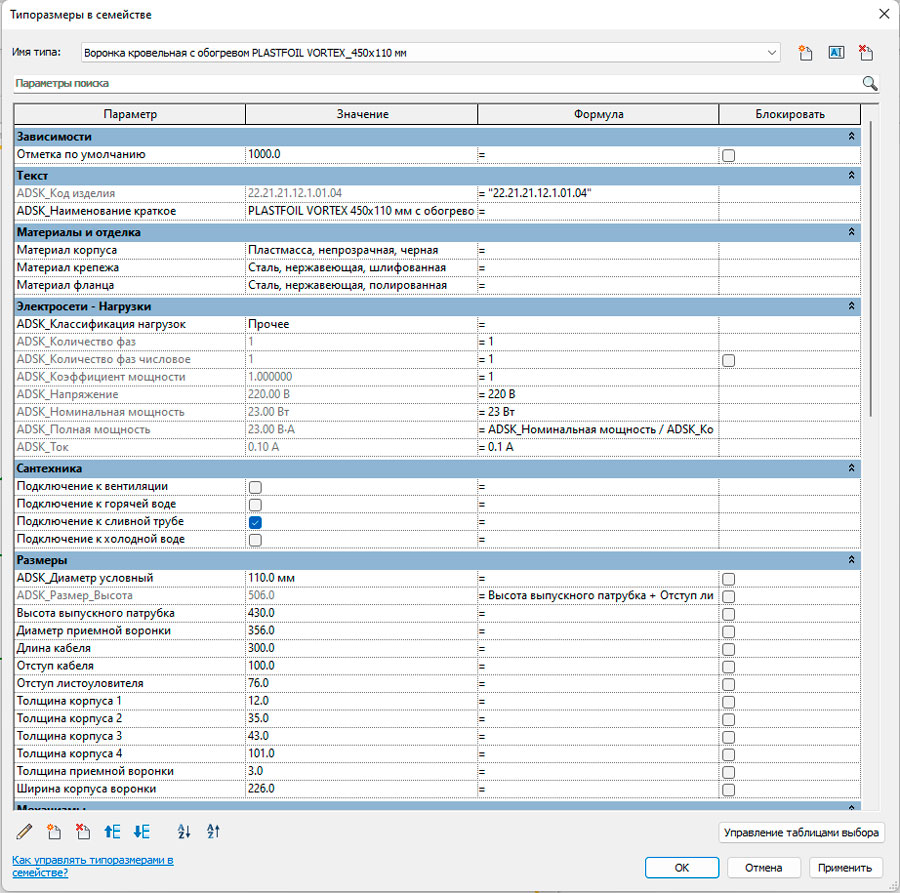

Модель Revit «Воронка кровельная с обогревом PLASTFOIL® VORTEX» относится к семейству категории «Сантехнические приборы». Представляет собой воронку с корпусом из полипропилена и прижимным фланцем из нержавеющей стали, а также с листвоуловителем. Семейство содержит 2 типоразмера:

- Воронка кровельная с обогревом PLASTFOIL VORTEX_450х110 мм;

- Воронка кровельная с обогревом PLASTFOIL VORTEX_450х160 мм;

Дополнительно разработано семейство кровельных воронок без системы обогрева, которое также содержит 2 типоразмера:

- Воронка кровельная без обогрева PLASTFOIL VORTEX_450х110 мм;

- Воронка кровельная без обогрева PLASTFOIL VORTEX_450х160 мм;

В семействе используются материалы стандартной библиотеки Autodesk. Геометрия семейства разработана в трех уровнях детализации, созданы элементы УГО (условно-графического отображения).



Высокий уровень детализации Высокий уровень детализации

Высокий уровень детализации

Средний уровень детализации

Низкий уровень детализации – Линии УГО

Низкий уровень детализации – Линии УГО

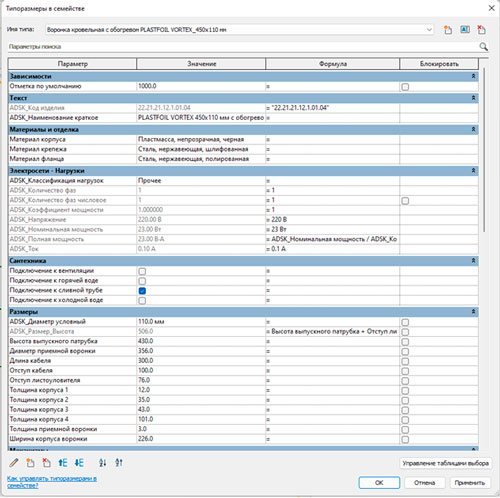

Параметры семейства

Дополнительно созданы справочные параметры, описывающие необходимые условия эксплуатации:

- ПЕНОПЛЭКС_Максимально разрешенная нагрузка, не более, кг

- ПЕНОПЛЭКС_Максимальный расход, л/с

- ПЕНОПЛЭКС_Максмальная температура внутренней поверхности воронки, °C

- ПЕНОПЛЭКС_Срок эксплуатации, лет, не менее

- ПЕНОПЛЭКС_Температура отводимой жидкости, не более °С

- ПЕНОПЛЭКС_Температурный диапазон эксплуатации, °С

Воронка парапетная

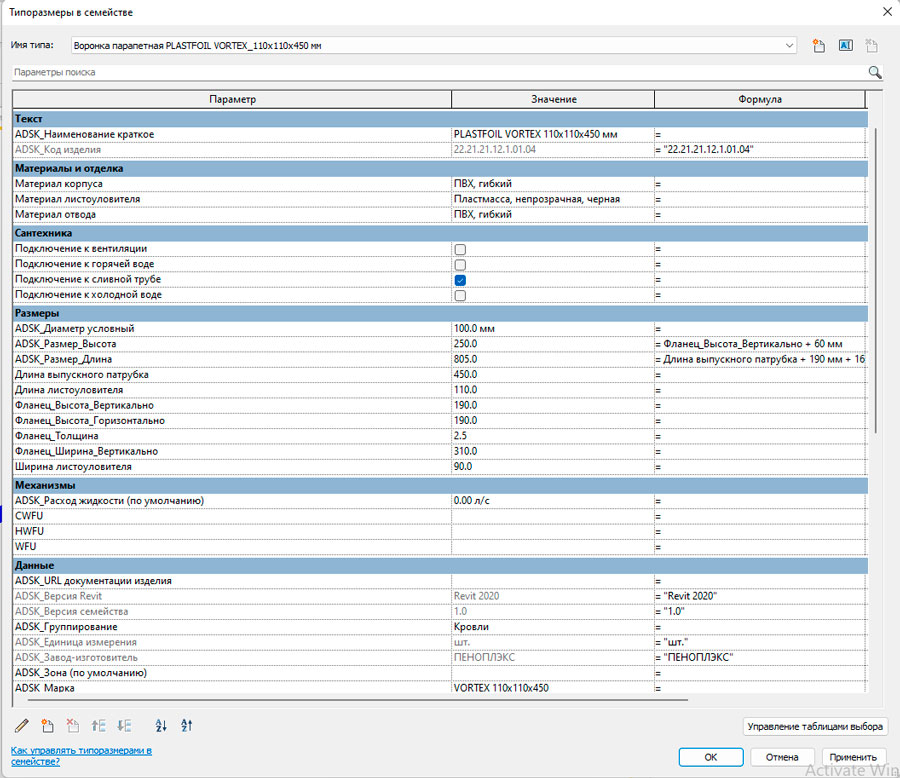

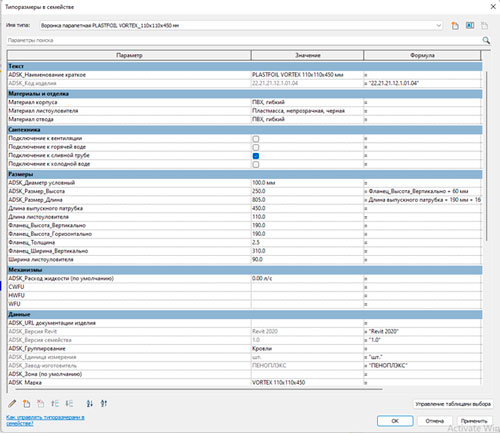

Воронка парапетная PLASTFOIL® VORTEX – модель семейства категории «Сантехнические приборы». Предназначена для отвода воды через балконы и парапеты на плоской кровле. В семействе используются материалы стандартной библиотеки Autodesk. Геометрия семейства разработана в трех уровнях детализации, также созданы элементы УГО.

Высокий уровень детализации Низкий уровень детализации – Линии УГО

Высокий уровень детализации

Низкий уровень детализации – Линии УГО



Параметры семейства

Дополнительно созданы справочные параметры, описывающие необходимые условия эксплуатации:

- ПЕНОПЛЭКС_Максимальный расход, л/с

- ПЕНОПЛЭКС_Срок эксплуатации, лет, не менее

- ПЕНОПЛЭКС_Температурный диапазон эксплуатации, °С

Прижимная и краевая рейки PROPLUG

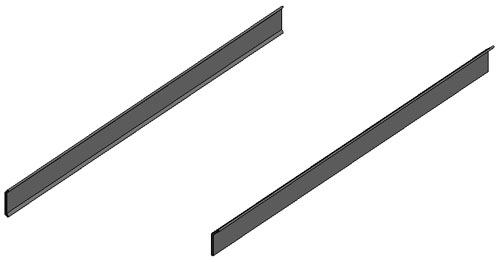

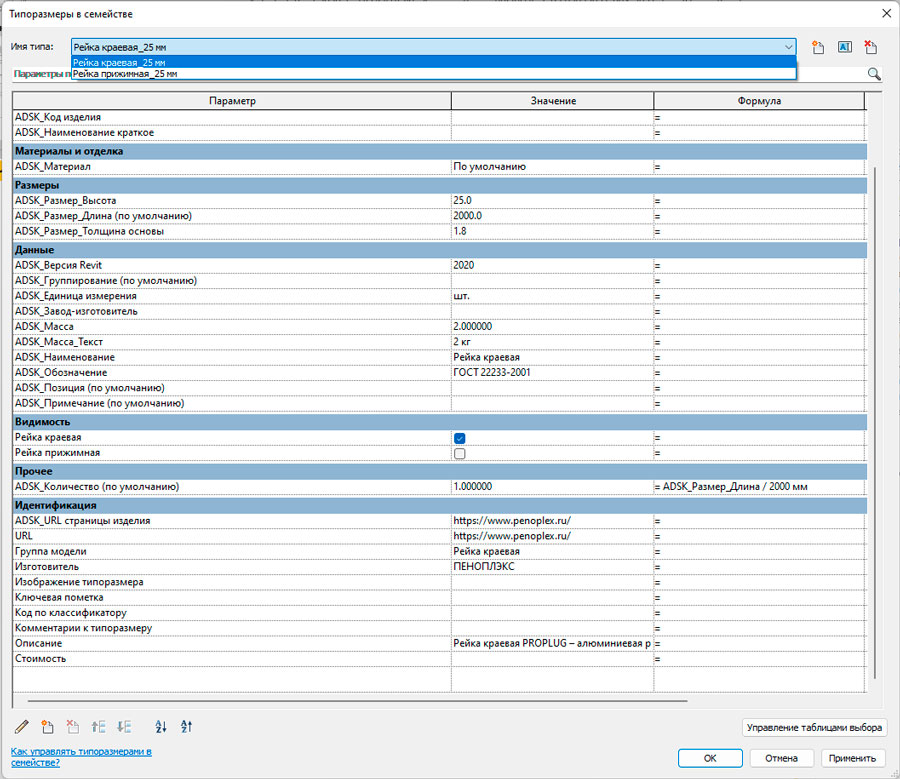

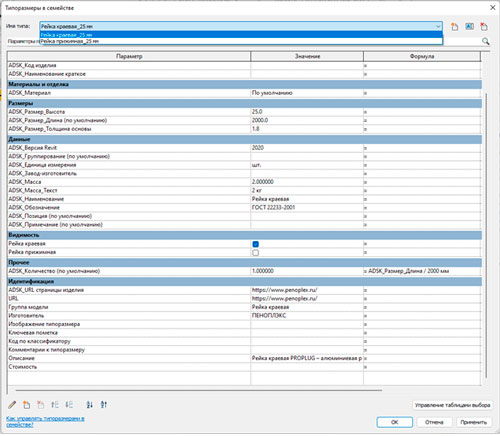

Алюминиевые прижимные и краевые рейки PROPLUG® являются моделями Revit семейства категории «Обобщенные модели». Краевая рейка имеет отогнутый верхний бортик и усилена ребрами жесткости для распределения нагрузки при линейном методе крепления края ПВХ мембран. Прижимная рейка усилена ребрами жесткости для распределения нагрузки при линейном методе крепления гидроизоляционного ковра вдоль парапета. Применяется для крепления гидроизоляции к несущему основанию. Модели прижимных реек могут использоваться для разработки детализированных узлов примыканий ПВХ кровли к вертикальным конструктивным элементам. Обе модели имеют высокий уровень детализации.

Высокий уровень детализации



Параметры семейства

Кровельные дорожки

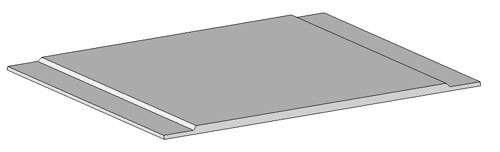

Кровельная дорожка PLASTFOIL STEPWAY® выполнена из полимерного материала на основе ПВХ. Применяется на кровле с целью организации безопасного передвижения и обслуживания кровельных надстроек. Является моделью семейства категории «Специальное оборудование» и имеет высокий уровень проработки.

Высокий уровень детализации



Параметры семейства

Дополнительно созданы справочные параметры, описывающие необходимые условия эксплуатации:

- PLASTFOIL_Воспламеняемость

- PLASTFOIL_Прочность при растяжении, метод В,  МПа, не менее (вдоль рулона)

- PLASTFOIL_Прочность при растяжении, метод В,  МПа, не менее (поперек рулона)

- PLASTFOIL_Распространение пламени

- PLASTFOIL_Сопротивление статическому продавливанию, кг, не менее

- PLASTFOIL_Удлинение при максимальной нагрузке,  %, не менее (вдоль рулона)

- PLASTFOIL_Удлинение при максимальной нагрузке,  %, не менее (поперек рулона)

- ПЕНОПЛЭКС_Размер изделия, мм

- ПЕНОПЛЭКС_Срок эксплуатации, лет, не менее

- ПЕНОПЛЭКС_Категория огнестойкости

- ПЕНОПЛЭКС_Температурный диапазон эксплуатации, °С

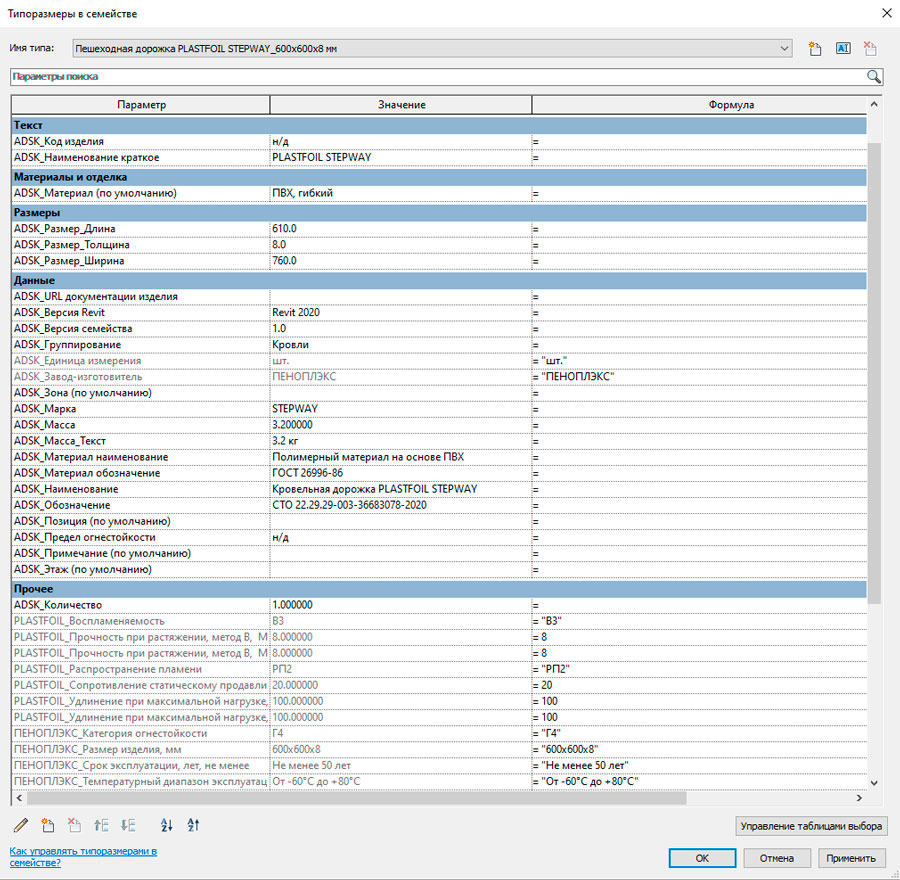

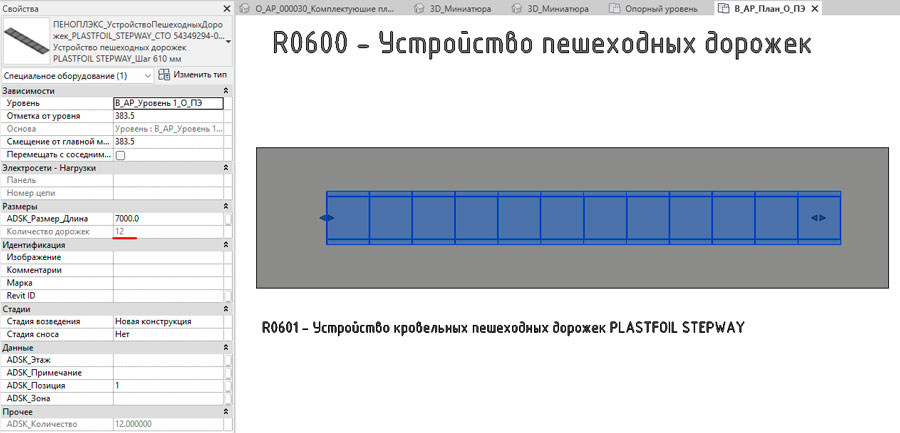

Для удобства применения кровельных дорожек создано семейство массива, которое размещается на плоскости кровли. На плане можно изменять параметр экземпляра «ADSK_Размер_Длина» путем ввода числа или с помощью ручки формы на плане. После изменения параметра производится вычисление необходимого количества изделий.

Высокий уровень детализации



Параметры семейства

Где скачать BIM-библиотеки систем и материалов ПЕНОПЛЭКС®

BIM-библиотеки ПЕНОПЛЭКС разработаны не только для программного обеспечения Autodesk Revit, но и для ArchiCAD, а также для российской BIM-системы Renga. Все решения выполнены с учетом стандартов моделирования и оформления в конкретной программе. Множество разработанных файлов позволяют использовать библиотеки при разных уровнях интеграции в проект.

Все BIM-библиотеки систем и материалов ПЕНОПЛЭКС доступны на данных ресурсах:

- На сайте компании ПЕНОПЛЭКС на странице «Модели семейств ПЕНОПЛЭКС»

- На странице компании ПЕНОПЛЭКС на портале BIMLIB.

На портале BIMLIB есть возможность перейти на страницу конкретной системы и скачать файлы под необходимое ПО, в том числе загрузить альбом узлов в DWG формате, а также посмотреть модель в формате AR (дополненной реальности).

Преимущества библиотек ПЕНОПЛЭКС

- Высокий уровень проработки решений, детальная проработка узлов примыкания тепло- и гидроизоляции к защищаемым элементам здания или сооружения

- Библиотеки содержат разработанные ведомости и спецификации по ГОСТ для автоматического подсчета количества материалов: теплоизоляции, гидроизоляции и комплектующих

- В составе конструкций присутствует более 100 материалов теплоизоляции и более 30 материалов гидроизоляции

- Все материалы имеют заполненные параметры, рекомендованные стандартом BIM 2.0

- Параметры содержат расширенную теплотехническую и физическую информацию, предоставляемую компанией «ПЕНОПЛЭКС», которая основана на лабораторных испытаниях

- Наличие графического сопровождающего материала к решениям компании, а также подробной инструкции, описывающей устройство и правила использования BIM-библиотек

- Возможность разработки системных BIM-решений под индивидуальные потребности заказчика.

Компания ПЕНОПЛЭКС нацелена на дальнейшее развитие и расширение BIM-библиотек своих материалов и систем, чтобы помочь партнерам сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов, повысить эффективность управления объектом строительства не только на стадии проектирования, но и на стадии всего жизненного цикла.
