Обзор BIM-моделей вентиляционных систем компании SHUFT

Технический обзор библиотеки BIM-моделей вентиляционных систем компании SHUFT.

Обзор BIM-моделей вентиляционных систем компании SHUFT

SHUFT K.S. – европейский машиностроительный холдинг, специализирующийся на разработке и производстве оборудования для систем вентиляции. Компания была основана в 1998 году в Копенгагене (Дания) как производитель вентиляторов для модульных систем. В течение 20 лет SHUFT K.S. разработала и запустила в производство более 500 моделей оборудования. Сегодня компания производит весь спектр оборудования для создания механических вентиляционных систем: вентиляторы, модульные элементы, оборудование для автоматизации, воздухораспределители, моноблочные вентиляционные установки. История успеха SHUFT – это процесс неустанной концентрации на исследованиях и разработка, а также стремление к максимальной стандартизации и унификации производства.

В этом техническом обзоре мы предлагаем вашему вниманию BIM-модели комплексных систем вентиляции и кондиционирования и их комплектующих от компании SHUFT K.S. Все BIM-модели разработаны компанией BIMLIB как в виде двух каталогов семейств Revit в формате *RVT, так и отдельными семействами в формате *RFA доступными для скачивания. Первый каталог содержит модели вентиляторов, шумоглушителей, нагревателей и рекуператоров, фильтров и комплектующих. Второй каталог содержит модели приточных и приточно-вытяжных установок и их деталей. Модели всех установок выполнены в виде загружаемых семейств категории «Оборудование», а модели всех комплектующих разработаны в категориях: «Воздухораспределители», «Арматура воздуховодов». Версия файлов Autodesk Revit 2017. Общие параметры семейства – Параметры ФОП 2017 для шаблона Autodesk.

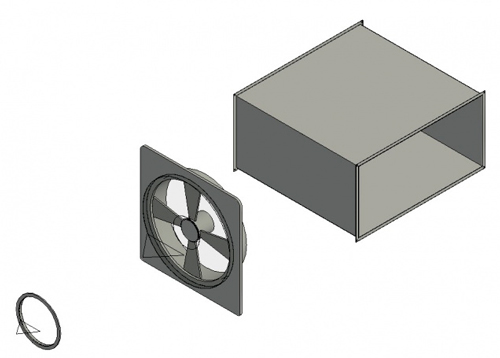

Общий вид разработанных моделей первого каталога вентиляторов, нагревателей, рекуператоров

Общий вид разработанных моделей первого каталога вентиляторов, нагревателей, рекуператоров

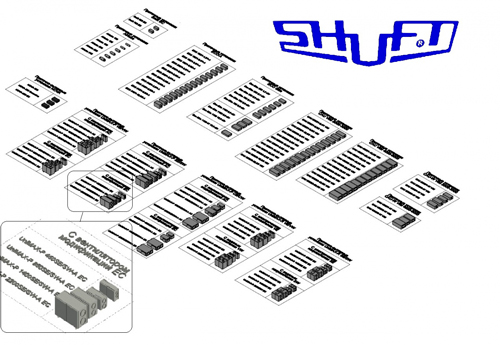

Общий вид разработанных моделей второго каталога приточных и приточно-вытяжных установок, их деталей

Общий вид разработанных моделей второго каталога приточных и приточно-вытяжных установок, их деталей

Всего разработано в категории «Оборудование»:

В первом каталоге:

  • канальные нагреватели, охладители и рекуператоры: по 9 трёхрядных установок типоразмером WHR-R (на фреоне) и WHR-W (на воде) с габаритными размерами в диапазоне от 400х200 мм до 1000х500 мм;
  • канальные нагреватели, охладители и рекуператоры: 20 типоразмеров для WHR (на воде) с габаритными размерами в диапазоне от 300х150 мм до 1000х500 мм, с наличием среди них как двухрядных, так и трёхрядных установок;
  • канальные нагреватели, охладители и рекуператоры: 4 типоразмеров для WHС (на воде) с габаритными размерами в диапазоне от 150х150 мм до 400х400 мм, с наличием среди них как двухрядных, так и трёхрядных установок;
  • канальный вентилятор CFk MAX, CFzMAX, TUBE, СFs – 23 типоразмера в диапазоне выбора от 100 до 315 мм диаметра условного прохода воздуховода;
  • канальный вентилятор CMF – 10 типоразмеров в диапазоне выбора от 160 до 710 мм диаметра условного прохода воздуховода;
  • канальный вентилятор SH, SH EC – 10 типоразмеров в диапазоне выбора от 160 до 355 мм диаметра условного прохода воздуховода;
  • компактные канальные вентиляторы SLIM – 6 типоразмеров в диапазоне выбора от 100 до 315 мм диаметра условного прохода воздуховода;
  • канальные вентиляторы ICF VIM – 6 типоразмеров в диапазоне выбора от 125 до 400 мм диаметра условного прохода воздуховода;
  • канальный вентилятор RF-B VIM, RF-B EC – 50 типоразмеров в диапазоне выбора от 400х200 мм до 1000х500 мм размера поперечного сечения условного прохода прямоугольного воздуховода;
  • канальный вентилятор IRF VIM, I RF-B VIM, IRF-B EC в шумоизолированном корпусе – 37 типоразмеров в диапазоне выбора от 400х200 мм до 1000х500 мм размера поперечного сечения условного прохода прямоугольного воздуховода;
  • канальный вентилятор TORNADO TWIN ЕСТ TORNADO ЕС, TORNADO – 24 типоразмера диапазоне выбора от 400х200мм до 1000х500 мм размера поперечного сечения условного прохода прямоугольного воздуховода;
  • канальные нагреватели, охладители и рекуператоры RHPr – пластинчатые рекуператоры: 9 типоразмеров в диапазоне выбора от 400х200 мм до 1000х500 мм размера поперечного сечения условного прохода прямоугольного воздуховода;
  • SIB – комплекты для уличного монтажа с тепло-шумоизоляцией: 6 типоразмеров в диапазоне выбора от 100 до 315 мм диаметра условного прохода воздуховода;
  • крышные вентиляторы RMV VIM, IRMV VIM – 28 типоразмеров в диапазоне выбора от 190 до 710 мм диаметра условного прохода воздуховода;
  • крышные вентиляторы WIND – 6 типоразмеров в диапазоне выбора от 160 до 315 мм диаметра условного прохода воздуховода;
  • крышные вентиляторы RMV-HT, IRMV-HT – 16 типоразмеров в диапазоне выбора от 225 до 560 мм диаметра условного прохода воздуховода;
  • кухонные вентиляторы EF и IEF – 15 и 16 типоразмеров, соответственно, в диапазоне выбора от 225 до 630 мм диаметра условного прохода воздуховода;
  • канальные нагреватели, охладители и рекуператоры EHC (круглый проход) и EHR (прямоугольный проход) – 33 и 50 типоразмеров, соответственно, в диапазоне выбора от 100 до 400 мм и от 400х200 до 1000х500 мм размера условного прохода воздуховода;
  • шумоглушители SCr и SRr, SRSr – по 20 типоразмеров в диапазоне выбора от 100 до 500 мм диаметра и от 300х150 до 1000х500 мм размера условного прохода воздуховода.

Во втором каталоге разработано в категории «Оборудование»:

  • проточные установки Swift ЕС – 2 типоразмера с диаметрами условного прохода в 500 и 700мм;
  • проточные установки Airtube – 6 типоразмеров в диапазоне выбора от 100 до 315 мм диаметра условного прохода воздуховода;
  • приточные установки ECO-A, ECO SLIM – 14 и 10 типоразмеров в диапазоне выбора от 100 до 1100 мм диаметра условного прохода воздуховода и мощностью от 1,2 до 17кВТ;
  • приточные установки CAU VIМ, СAU-W VIM – 26 и 7 типоразмеров для бытовой электросети в 230 Вольт и промышленной на 400 Вольт напряжения;
  • приточно-вытяжные установки NOVA – 3 типоразмера различные по мощности;
  • приточно-вытяжные установки UniMAX-P VE/VW, UniMAX-P SE/SW, UniMAX-P CE/CW – все с вентилятором модификации АС и ЕС, UniMAX-R SE/SW; с электрическими нагревателями SE, SW, UniMAX-R VE/VW; с электрическими нагревателями VE, VW – 43 типоразмера различные по диаметрам условного прохода воздуховода и мощностям.

В первом каталоге разработано в категории «Арматура воздуховодов»:

  • Различные кассетные фильтры, запорно-регулирующие, обратные клапаны, хомуты, решётки и вставки в линейке соответствующих размеров.

В категории «Воздухораспределители»:

  • Наружные вентиляционные решётки – 2 типоразмера (приток и вытяжка) и по 10 типоразмеров осевых вентиляторов на вытяжку и приток, диаметрами условного прохода от 200 до 760 мм.

Модель каждого семейства содержит основные параметры и характеристики необходимые для создания проекта в среде BIM. Например, во всех моделях вентиляционных установок есть ряд следующих технических параметров работы и визуального представления:

  • блок «Электросети – нагрузка» для некоторых моделей содержит значения параметров подключения установки к электросетям;
  • блоки «Механизмы» и «Механизмы-Расход» – параметры чтения/записи классификаций модели, технических данных, например, частоты вращения, расхода воздуха или потери давления;
  • блок «Данные» содержит неизменяемые данные маркировки прибора;
  • блок «Видимость» отображает параметры выбора типоразмеров некоторых моделей и переключатель для поворота УГО на 90 градусов для чертёжных разрезов или планов;
  • в блоке «Прочее» указывается расход воздуха для некоторых моделей.

Кроме того, имеются различные текстовые блоки для обозначений, идентификаций и записи различных параметров семейства в виде примечаний.

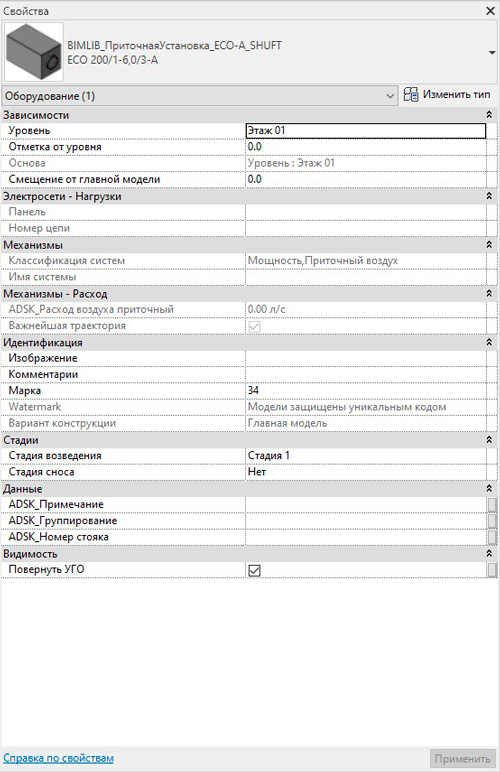

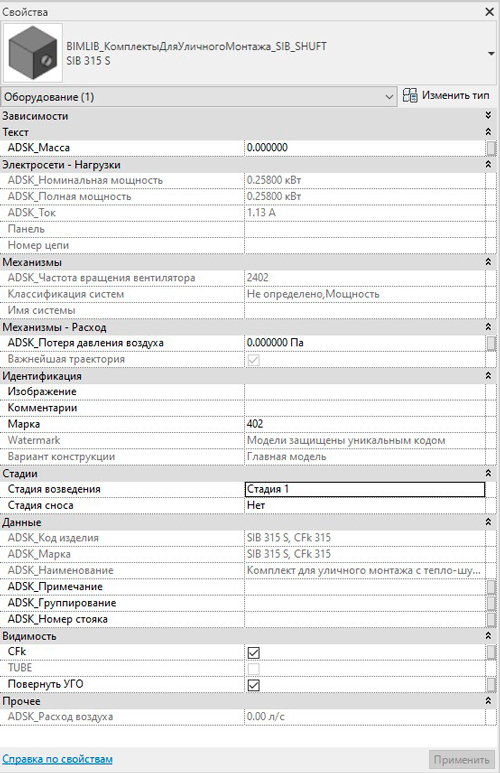

Свойства семейства на примере вентиляционного комплекта SIB (слева) и приточной установки (справа)

Свойства семейства на примере вентиляционного комплекта SIB (слева) и приточной установки (справа)
Свойства семейства на примере вентиляционного комплекта SIB (слева) и приточной установки (справа)

Для удобства пользователя все модели вентиляционных установок оснащены точками подключения воздуховодов с указанием диаметров воздуховодов. При выделении модели также указываются параметры подключения к электрическим сетям: напряжение и мощность.

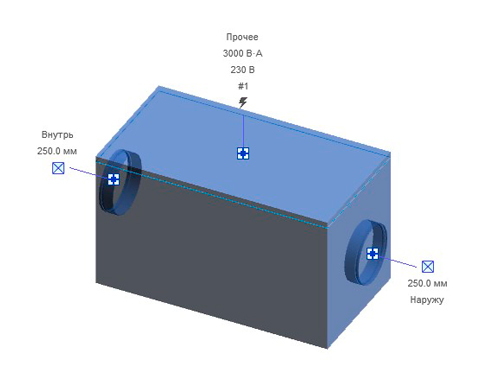

Выделенная модель приточной установки с подсвеченными точками подключения сетей

Выделенная модель приточной установки с подсвеченными точками подключения сетей

Преимущественной особенностью разработанных семейств является автоматический подбор типоразмеров установок при размещении их на воздуховодах различного диаметра. Реализовано это программно, путём сравнения диаметра воздуховода с базой данных и поиска в ней, например, клапана, подходящего по диаметру условного прохода.

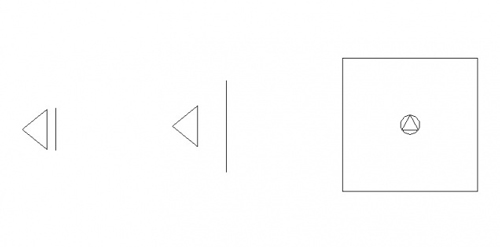

Демонстрация «навешивания» оборудования на трассу воздуховода и их УГО с возможностью поворота

Демонстрация «навешивания» оборудования на трассу воздуховода и их УГО с возможностью поворота

Причём, если диаметр воздуховода не соответствует диаметру условного прохода установки, то при «навешивании» оборудования на трассу возможно автоматическое устройство конусных переходников с одного диаметра на другой. Безусловно, использование таких переходников должно подтверждаться соответствующими аэродинамическими расчётами.

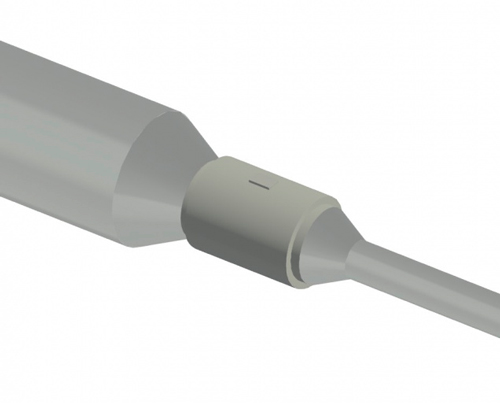

Демонстрация использования конусных переходников при различных диаметрах воздуховодов

Демонстрация использования конусных переходников при различных диаметрах воздуховодов

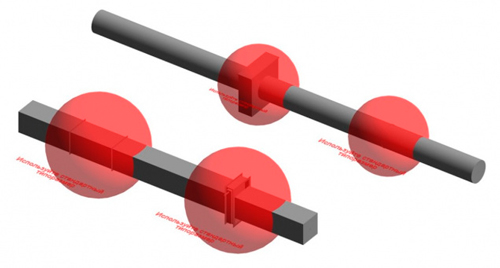

Также, при использовании моделей арматуры воздуховодов, например, фильтров, хомутов или запорных клапанов и «навешивании» их на трассу с воздуховодом нестандартного размера поперечного сечения, будет сформирована сфера ошибки с подписью о необходимости использовать стандартный типоразмер вентиляционного трубопровода. Таким образом, для пользователя исключена ошибка при проектировании вентиляции на этих участках.

Демонстрация ошибки при использовании арматуры на воздуховодах нестандартного размера сечения

Демонстрация ошибки при использовании арматуры на воздуховодах нестандартного размера сечения

Во все модели вентиляционных систем внесены технические характеристики, а также справочная информация и url-ссылки на сайт, данные о производителе продукции и техническая документация. По указанным ссылкам можно непосредственно из семейства перейти на страницу полного технического описания выбранного прибора и изучить его перед применением. Также есть ряд параметров типа нужных для подбора габаритов установки, считывания и выбора данных о материале, маркировке, смены типа охладителя: W – вода, R – фреон.

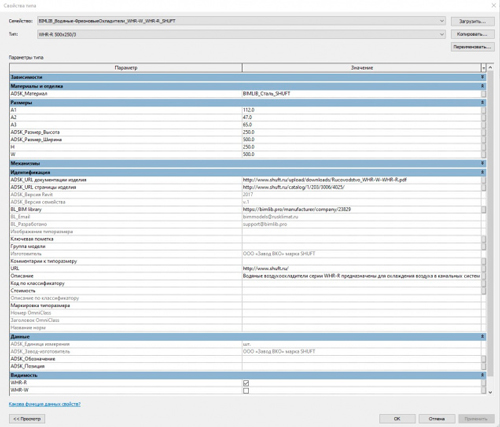

Пример свойств типа для охладителя WHR

Пример свойств типа для охладителя WHR

Модели выполнены в трёх уровнях детализации.

На высокой – объёмная модель с полностью проработанной геометрией  вентиляционной установки; на средней – упрощённая геометрия установки в габаритных размерах, без деталировки, например, решётка без ламелей, вентилятор без защитной решётки, клапан без деталей корпуса; низкой – условное графическое обозначение для чертежей. Геометрия поделена на две подкатегории:  установка –для геометрии установки, УГО – для геометрии условного графического обозначения на чертежах и для обозначения у моделей направления движения рабочего газа.

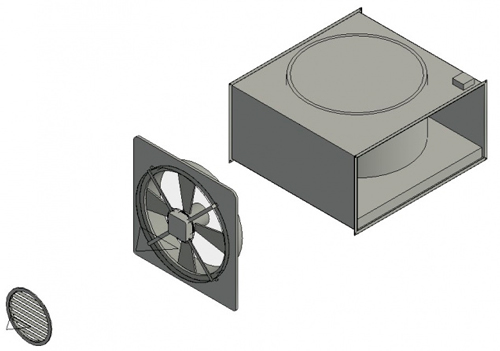

Пример высокого уровня детализации

Пример высокого уровня детализации
Пример среднего уровня детализации

Пример среднего уровня детализации
Пример низкого уровня детализации

Пример низкого уровня детализации

Представленный каталог «Ведомости и спецификации» содержит спецификацию по ГОСТ и таблицу с маркировкой по каждой модели вентиляционной установки, а также содержащей массу изделия, наименование поставщика, код продукции и прочее.

Пример низкого уровня детализации

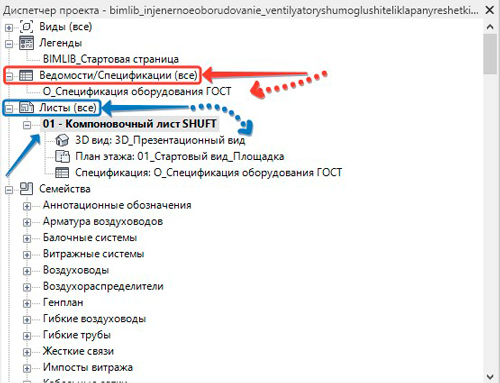

Более удобно будет с ними ознакомиться на листе 1 – Компоновочный лист SHUFT. Здесь можно увидеть типы всех установок, их маркировку, а также изучить их характеристики и параметры.

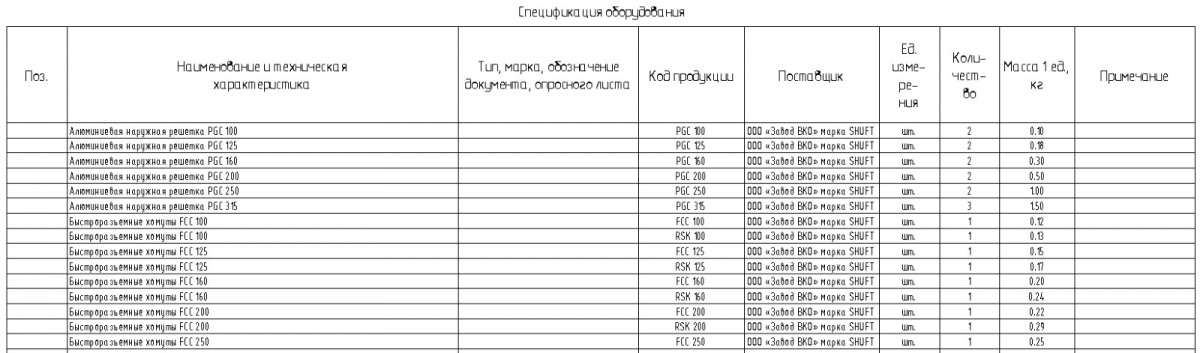

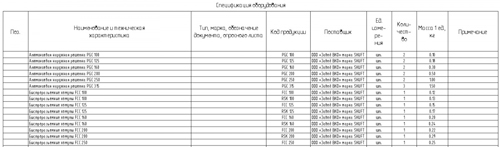

Фрагмент спецификация оборудования

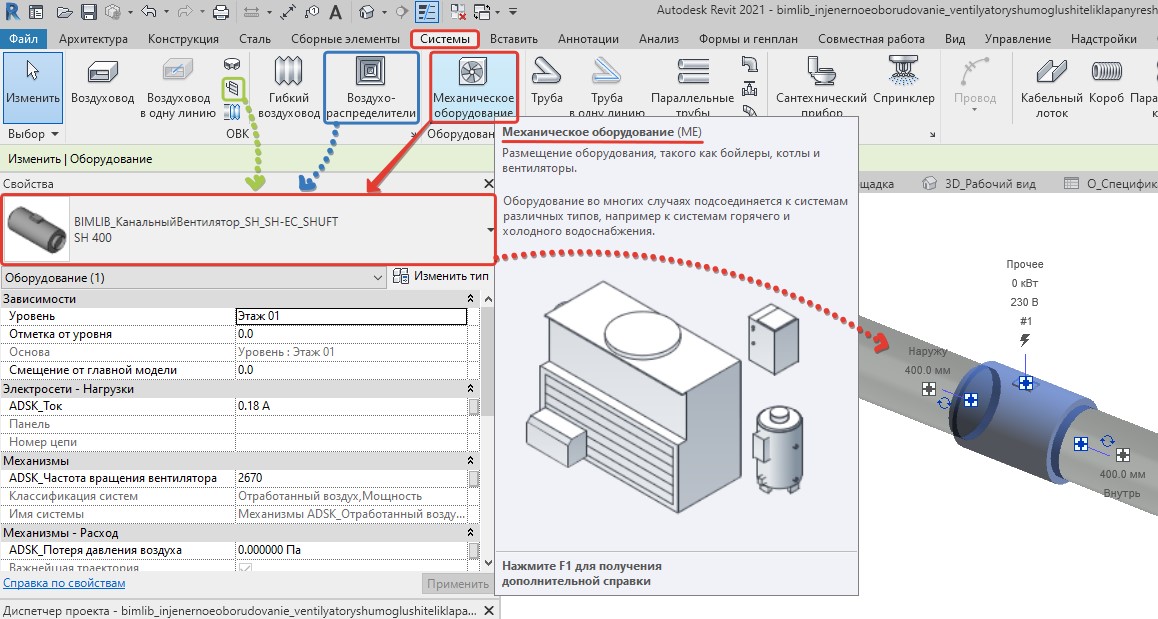

Для размещения моделей необходимо перейти на любой из видов, далее – на панели управления перейти во вкладку «Системы», после чего кликнуть по плитке «Оборудование», «Арматура трубопроводов» или «Воздухораспределители», и в панели свойств выбрать нужную модель и разместить её так, как необходимо.

Пример 1. Размещение модели в проекте

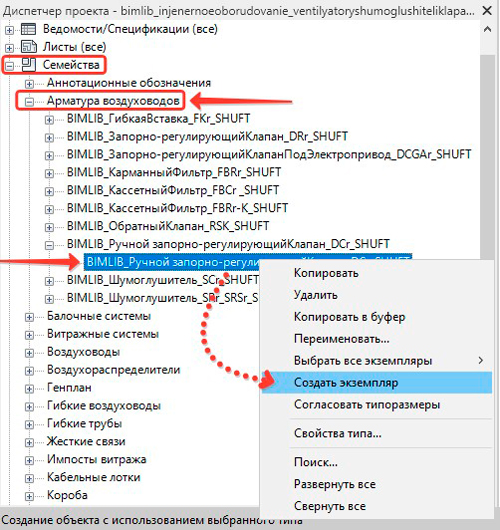

Также можно перейти на любой из видов, в диспетчере проекта во вкладке «Семейства», в выбранной категории «Оборудование», «Арматура трубопроводов» или «Воздухораспределители» кликнуть правой кнопкой мыши на семействе и выбрать «Создать экземпляр», после чего разместить его так, как необходимо.

Пример 2. Размещение модели в проекте

Пример 2. Размещение модели в проекте

Не забывайте использовать удобную инструкцию по работе с моделями вентиляционных установок SHUFT от BIMLIB, они также доступны для скачивания и содержат в себе полный алгоритм подключения моделей к проекту и взаимодействия с ними. Инструкция находится в карточке BIM-модели.
