Комфортный климат в один клик – системы управления Daichi для многозональных систем

В первой части статьи, опубликованной в прошлом выпуске журнала, облачный сервис, предлагаемый компанией «Даичи», рассматривался в общем смысле – с точки зрения устройства и возможностей. Во второй части будут рассмотрены практические аспекты подключения оборудования (прежде всего, VRF-систем) к этому сервису.

Подключение VRV/VRF-систем

Основными устройствами для подключения VRV/VRF-систем к облачному сервису Daichi являются контроллеры DCM-NET-01 и DCM-BMS-01. Они схожи по своей сути – DCM-BMS-01 отличается тем, что дополнительно позволяет подключать системы кондиционирования еще и к системам управления зданием по стандартным протоколам (Modbus, BACnet, Telnet, а также KNX, но для этого потребуется плата расширения).

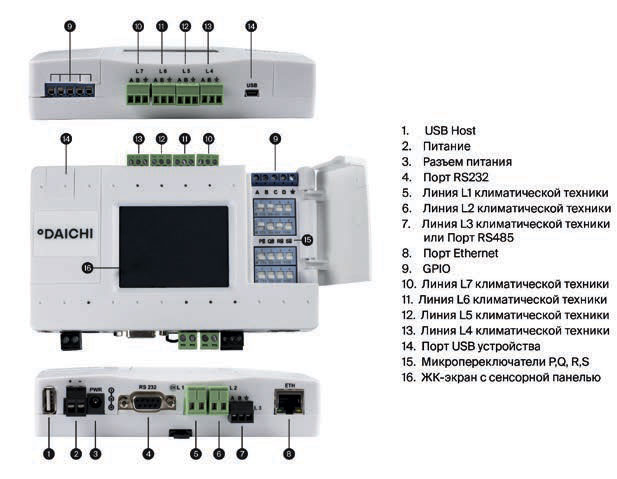

Оба устройства поддерживают системы брендов Daikin, Kentatsu, Midea и Bosch. Они оснащены цветными сенсорными экранами для облегчения пусконаладки и обеспечивают полную функциональность управления системами – доступны абсолютно все возможности. Контроллеры DCM-NET-01 и DCM-BMS-01 внешне выглядят одинаково, их общий вид показан на рис. 1.

Рисунок 1.

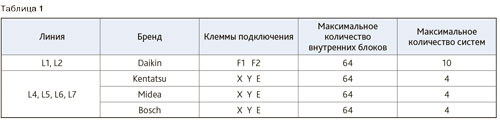

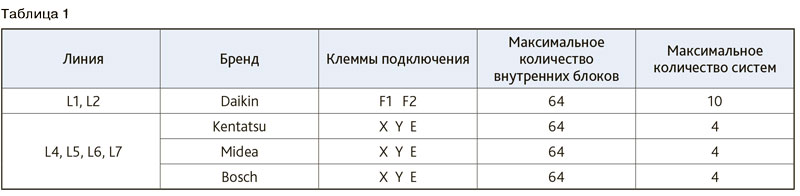

Для подключения VRV Daikin используются клеммы L1, L2 (две­ группы по два контакта), к которым подключается двухжильный кабель линии связи D-III Net, его длина может составлять до 1000 м. Для подключения VRF-систем остальных брендов используются клеммы L4–L7 (четыре группы по три контакта), к которым подключается трехжильный кабель линии связи (табл. 1).

По умолчанию задействуется только одна группа контактов в обоих случаях, для использования остальных необходимо приобретать опции расширения портов:

• DCM-L1L2-DK – активация дополнительного порта для Daikin (+ 64 внутренних блока (ВБ) и 10 систем), максимум одна дополнительная лицензия, в итоге подключается 128 внутренних блоков и 20 систем);

• DCM-L4L7-KN – активация дополнительного порта для Kentatsu, Midea или Bosch (+ 64 ВБ и четыре системы), максимум три дополнительных лицензии, в итоге подключается 256 ВБ и 16 систем).

Функция пропорционального подсчета электроэнергии

В контроллерах реализована функция пропорционального подсчета электроэнергии. Она нужна для случаев, когда система обслуживает здание с несколькими арендаторами или жильцами и нужно понять, какая часть общего энергопотребления системы приходится на каждого. Для реализации этой функции нужны дополнительные модули:

• Wiren Board 6 – модуль представления выходных данных. Имеет два активных порта Modbus для подключения импульсных счетчиков электроэнергии WB-MAP3H (до 64 штук на один порт). С дополнительным модулем расширения RS485-ISO количество портов может быть увеличено до четырех;

• WB-MAP3H – трехфазный счетчик (RS-485, Modbus RTU). Устанавливается на каждый наружный блок, подключение счетчика осуществляется через разъемные измерительные трансформаторы тока KCT-10;

• KCT-10 – разъемные измерительные трансформаторы. В случае трехфазного питания требуется три измерительных трансформатора. Имеют ограничение по току до 75 А;

• HDR-15-12 – блок питания систем учета на 12 В для установки на DIN-рейку. Используются для подачи питания на счетчики WB-MAP3H и модуль Wiren Board 6, для каждого из элементов необходим отдельный блок питания.

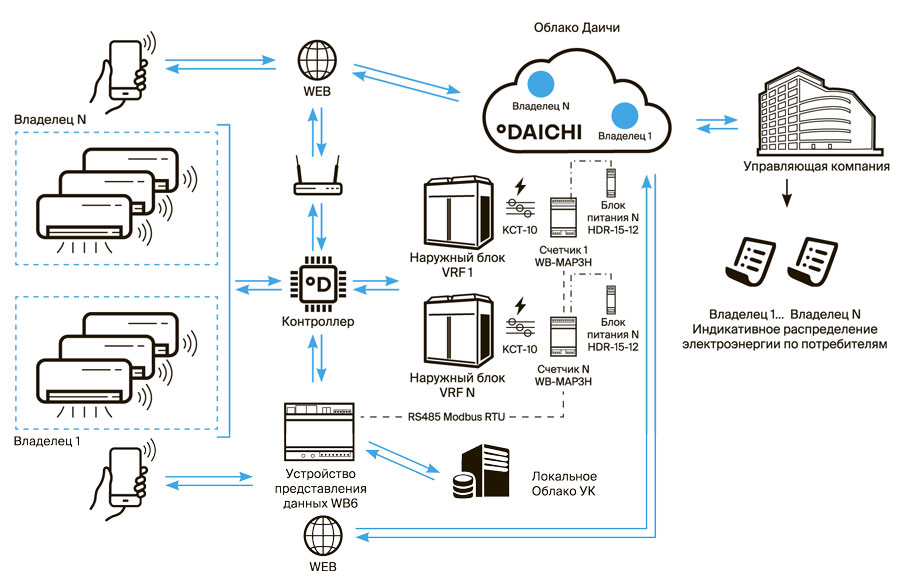

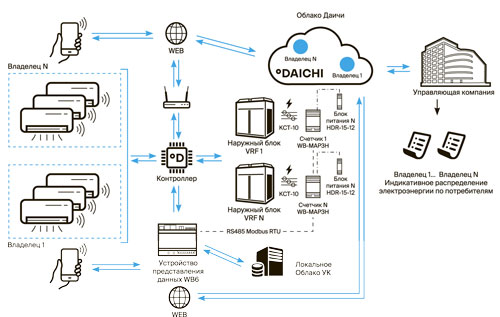

Принципиальная схема работы системы пропорционального подсчета электроэнергии представлена на рис. 2.

Рисунок 2.

Показания счетчиков собираются контроллером, затем общая сумма потребленной электроэнергии передается на облачный сервер, где с учетом рабочих параметров систем (время наработки, уставки температуры, степени открытия ЭРВ и т. д.) происходит расчет. Для заданных групп внутренних блоков, принадлежащих одному арендатору или жильцу, рассчитывается их доля в общем энергопотреблении системы – пропорционально фактическому использованию.

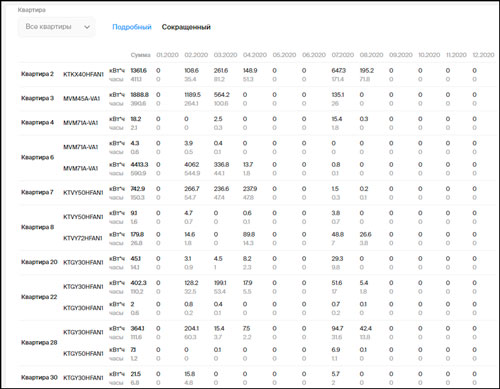

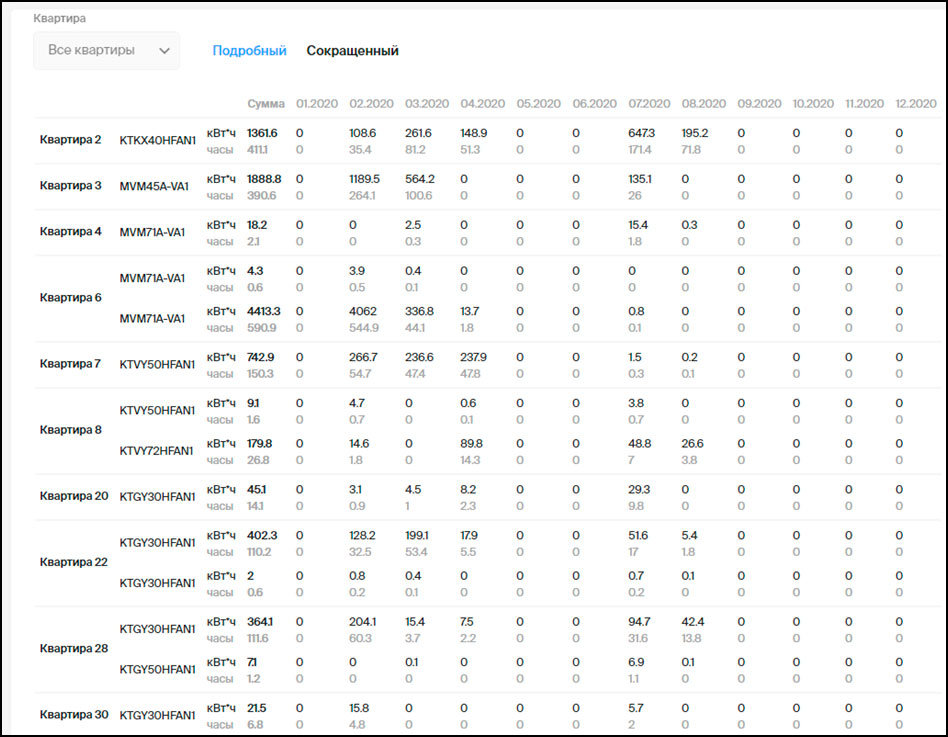

Пример итогового отчета пропорционального энергопотребления показан на рис. 3.

Рисунок 3.

Обе версии контроллера оснащены универсальным портом ввода–вывода (GPIO). Фактически он дает возможность управления по «сухим» контактам – к примеру, включения или выключения всей системы по внешнему сигналу от пожарной сигнализации.

Порядок подбора оборудования

Процесс подбора оборудования достаточно прост и включает в себя следующие этапы.

1.   До начала подбора автоматики должно быть подобрано основное оборудование систем VRV/VRF и определено количество внутренних блоков в каждой системе.

2.   Далее определяется количество групп. Группа объединяет, как правило, несколько систем VRV/VRF, которые подключатся к одному порту связи. При объединении оборудования необходимо учитывать расположение наружных блоков, количество систем и количество внутренних блоков в группе.

3.   Исходя из количества групп подбирается количество необходимых контроллеров и лицензий для активации дополнительных портов.

4.   Счетчики электроэнергии и комплект разъемных трансформаторов тока требуются для каждой системы VRV/VRF. Счетчики объединяются последовательно и подключаются в один или два порта модуля представления выходных данных.

Рассмотрим пример подбора оборудования для VRV Daikin.

1.   Жилой дом, 21 этаж, каждый этаж обслуживает одна система с 23 внутренними блоками, наружные блоки располагаются на кровле. Всего в системе 21 × 23 = 483 внутренних блока.

2.   Внутренние блоки распределяются по группам исходя из емкости линии связи (не более 64 блоков на порт и не более 128 блоков на один контроллер):

• группировка по три этажа на порт (группу) невозможна – общее количество 23 × 3 = 69 блоков, что превышает возможности одного порта;

• соответственно, группировка происходит по два этажа на порт – 23 + 23 = 46 внутренних блоков. Исходя из этого, на контроллерах необходимо предусмотреть 11 портов. Такое количество могут обеспечить шесть контроллеров, на пяти из которых будет занято оба порта, а на одном – только один порт;

• т. к. на пяти контроллерах будет занято оба порта, необходимо предусмотреть пять лицензий активации дополнительных портов.

3.   Для организации системы пропорционального подсчета электроэнергии потребуется дополнительно: по одному счетчику электроэнергии на один наружный блок, модуль предоставления выходных данных, токовые трансформаторы по количеству фаз наружных блоков (21 × 3 = 63) и блоки питания для счетчиков и модуля предоставления исходных данных.

Результат подбора сведен для удобства в табл. 2.

В случае использования систем Midea, Kentatsu или Bosch контроллеров потребуется меньше, потому что портов для подключения таких систем на них больше, но больше лицензий на дополнительные порты (три и восемь соответственно). Таким образом, получается более эффективное по цене решение.

Для работы потребуется установить приложение Daichi Comfort и связать его с конкретным контроллером, отсканировав QR-код или введя реквизиты контроллера вручную. Также возможна работа через веб-браузер.

Статья подготовлена ООО «ДАИЧИ»
