АВТОМАТИЗАЦИЯ РАБОТЫ НАСОСНОГО ОБОРУДОВАНИЯ

Автоматизированные системы управления и диспетчеризации являются неотъемлемой частью современного производственного процесса в любой отрасли, существенно влияя на качество работы оборудования, обеспечивая точность и безотказность его работы. Если речь идет о насосном оборудовании, следует отметить, что автоматизация позволяет снизить энергопотребление насосов, повысить стабильность и безотказность работы, уменьшить число работников, сократить затраты на ремонт, оставляя при этом возможность выполнять ручное регулирование.

АВТОМАТИЗАЦИЯ РАБОТЫ НАСОСНОГО ОБОРУДОВАНИЯ

Система автоматизации состоит из следующих элементов: датчиков (давления, температуры, расхода и т. п.), измерительных преобразователей, модулей ввода/вывода данных, компьютера и/или программируемого контроллера, исполнительных устройств.

Основным элементом автоматизированных систем, позволяющим адаптивно с высокой точностью управлять рабочими процессами, является контроллер.

Контроллеры для насосного оборудования

Эти устройства обеспечивают надежную работу насоса и защиту от перепадов давления, работы без воды («сухого хода»), от скачков тока. Кроме того, современные контроллеры, такие как многофункциональный программируемый контроллер «ПолиТех» серии «КД-М», информация о котором приведена ниже, обеспечивают защиту от протечек воды и потопов, возможность просматривать показатели потребления воды и содержат опцию работы насоса по датчикам уровня воды. Такой функционал позволяет контроллеру работать с широким спектром оборудования. Данный контроллер применяется: для управления скважинными погружными насосами, магистральными насосами, насосами подпитки отопительных систем, в качестве контроллера уровня в напорных баках, для управления компрессорами либо электромагнитным клапаном, в качестве контроллера насосов моек высокого давления и иного оборудования с целью поддержания давления в трубопроводной системе в заданном пользователем диапазоне с точностью 0,01 МПа и для обеспечения защиты оборудования. Он объединяет функции нескольких устройств, таких как реле давления, реле сухого хода, манометр, и обеспечивает грамотную и точную диагностику критических параметров.

Основные функции многофункционального программируемого контроллера

  • Защита от перепадов давления и скачков тока.
  • Защита от «сухого хода» и работы на перекрытый трубопровод.
  • Мониторинг показателей работы, программирование и поддержание заданных параметров давления, управление трубопроводными системами.
  • Диагностика показателей работы системы для своевременного устранения неполадок и технического обслуживания оборудования.
  • Накопление статистической информации по работе системы.
  • Контроль протечек и возможность защиты от потопа и затопления помещений.

Данный контроллер может осуществлять работу в автоматическом режиме (на основе заданных значений параметров), по датчикам уровней, в ручном режиме и в режиме отключения нагрузки.

Изделие предназначено для контроля давления в неагрессивных негорючих средах: холодная и горячая вода, незамерзающие теплоносители, сжатый воздух, инертные газы.

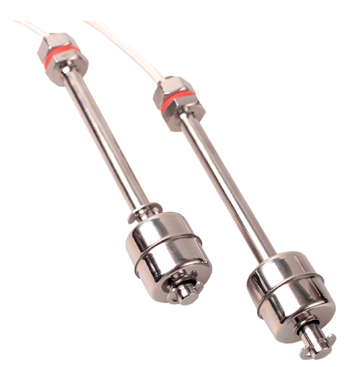

Прямой датчик уровня для врезки в бак-накопитель

Рисунок 1.

Прямой датчик уровня для врезки в бак-накопитель

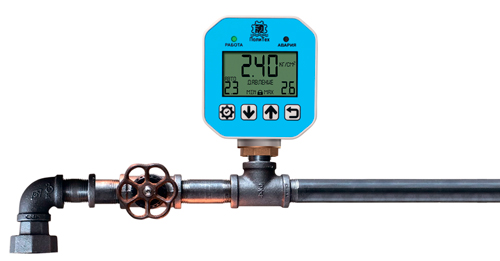

Контроллер устанавливается непосредственно на трубопровод либо ресивер и обеспечивает поддержание давления с высокой точностью. Монтаж производится в порт напорной магистрали или ресивера с внутренней резьбой, соответствующей резьбе контроллера. Контроллеры поставляются с внешней резьбой 3/8", ½", М20×1,5. Для удобства эксплуатации при монтаже рекомендуется использовать отсечной клапан (в комплект поставок не входит) либо кран. При необходимости можно использовать переходники. Контроллер может располагаться в любой плоскости и под любым углом, но желательно расположить его так, чтобы было удобно настраивать и следить за работой контроллера.

Датчик расхода воды

Рисунок 2.

Датчик расхода воды

Стандартная комплектация контроллера для управления работой насоса включает контроллер, обеспечивающий выполнение базовых функций (поддержание необходимого уровня давления в системе, защита по току и перепадов давления, защита от «сухого хода» и работы на перекрытый трубопровод). При необходимости расширенного функционала (накопление статистической информации, защита от протечек и потопа, работа по уровням накопительной емкости) используют модель контроллера насоса с возможностью подключения дополнительных датчиков/реле потока, расхода, протечек, уровня. Все варианты интерфейса контроллера могут быть укомплектованы питающим кабелем и выводом на насос.

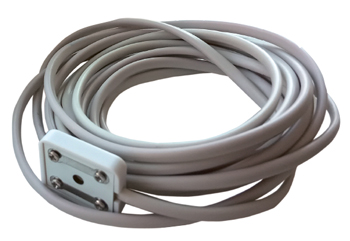

Датчик протечки

Рисунок 3.

Датчик протечки

В качестве опции можно укомплектовать контроллер внешними датчиками.

Импульсный датчик потока монтируется в разрыв напорной магистрали. При прохождении потока воды через датчик вращается турбинка из магнитного полимера, импульсы считываются контроллером, происходит подсчет объема перекачанной воды, определяется наличие потока. Датчик обеспечивает наилучшие параметры защиты насоса, предотвращает работу на перекрытую магистраль «в стенку», гарантирует защиту от «сухого хода» насоса при иссякании скважины. Его наличие позволяет следить за перекачанным объемом воды с накоплением итога. Кроме того, на дисплей можно вывести значение мгновенного расхода. Собираемая контроллером статистика позволяет планировать время обслуживания систем водоподготовки, оценивать затраты на водоснабжение. Показатель мгновенного расхода можно использовать для оценки степени засорения фильтров и состояния скважины.

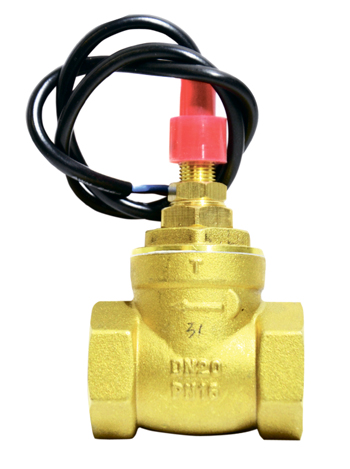

Реле потока

Рисунок 4.

Реле потока

Реле потока устанавливается в разрыв напорной магистрали и рекомендуется для трубопроводов 1–½" и более. При прохождении потока воды отклоняется подвижная заслонка с магнитом, положение заслонки определяется с помощью внешнего геркона. Датчик точно определяет наличие потока в трубопроводе, позволяет избежать «сухого хода» и работы на закрытую магистраль.

Датчики уровня для врезки в бак-накопитель могут быть прямыми и угловыми. Возможно подключение к контроллеру датчика нижнего уровня, датчика верхнего уровня, а также датчика переполнения. Срабатывание происходит при поднимании поплавка.

Датчик протечек/потопа – защитный датчик, позволяющий избежать затопления помещений в случае повреждения трубопроводной системы, если произошло размораживание, защищает от невнимательности и т. д. Датчик размещают на полу технического помещения и в местах, где вероятен разлив воды. При попадании воды на любой из датчиков работа насоса будет блокирована.

Информация предоставлена компанией «ПолиТех».
