Особенности вентиляции высотных жилых домов

Страницы истории

На прошедшей в октябре юбилейной XX конференции «Москва – энергоэффективный город» Иосифом Федоровичем Ливчаком, профессором кафедры Московского государственного университета пищевых производств, был сделан доклад, который вызвал большой интерес у специалистов, - «Вентиляция многоэтажных жилых зданий на новом этапе».

Доклад был основан на материалах книги И. Ф. Ливчака «Вентиляция многоэтажных жилых зданий», которая была издана в 1951 году Государственным издательством архитектуры и градостроительства.

Книга раскрывает базовые принципы проектирования систем вентиляции для многоэтажных зданий, в ней представлены методы определения необходимого воздухообмена в помещениях и расчеты инфильтрации воздуха через неплотности ограждений, даны описание и оценка вентиляционных систем многоэтажных жилых домов, приведены технико-экономические и эксплуатационные показатели этих систем.

Несмотря на то, что книга была издана в 1951 году, она сохраняет актуальность до настоящего времени – потому что сегодня вопросы, связанные с качеством внутреннего воздуха, комфортными параметрами микроклимата зданий и помещений, имеют особенную значимость.

В этом номере журнала мы публикуем одну из глав этой книги – «Особенности вентиляции высотных жилых зданий», которая была написана И. Ф. Ливчаком совместно с инженером Т. А. Мелик-Аркелян.



К высотным зданиям относятся дома выше 15 этажей, в которых, как правило, имеются технические этажи, разбивающие здание по высоте на зоны высотой до 10–12 этажей.

Технические этажи имеют герметические перекрытия и перегородки с герметическими дверями на лестничной клетке, препятствующие перетеканию воздуха из этажей нижележащей зоны в этажи вышерасположенной зоны.

Большая высота здания и его планировочные и эксплуатационные особенности оказывают существенное влияние на работу вентиляции. К числу основных факторов, которые должны учитываться при проектировании высотных жилых домов, относятся следующие:

1. Возможность усиленного перетекания воздуха зимой из нижних этажей в верхние вследствие большой высоты здания и влияния расположенных друг над другом зон. Это положение создает увеличенную инфильтрацию наружного воздуха в нижние этажи зоны.

2. Увеличенные скорости ветра на больших высотах от земли. Это создает увеличенную инфильтрацию наружного воздуха в наветренных помещениях верхних этажей.

3. Увеличенные гравитационные напоры в системе вентиляции вследствие большой высоты здания, доходящие в 30-этажных зданиях до 20 мм вод. ст. при tн = -15 °C и падающие до 7 мм вод. ст. при tн = 5 °C против 5–2 мм вод. ст. в многоэтажных зданиях массового строительства.

Величина располагаемых напоров создает возможность использования их в качестве хорошего побудителя для тяги при низких наружных температурах. Вместе с тем значительные колебания напора могут создать существенную неравномерность в работе вентиляции.

4. Значительная длина воздуховодов и вследствие этого большие гидравлические потери в них, что вызывает понижение эффективности действия дефлекторов на вытяжных шахтах.

5. Невозможность проветривания санитарных узлов в летнее время вследствие отсутствия в них, как правило, окон.

К отмеченным факторам следует добавить, что высотные здания, в отличие от обычных зданий массового строительства, оснащены сложным инженерным оборудованием: пылесосными установками, собственными телефонными станциями, мусороудалением, лифтовым хозяйством, водопроводными и отопительными насосными установками и пр.

Это сложное инженерное оборудование вызывает необходимость содержания технически квалифицированного эксплуатационного персонала, который может быть использован и при эксплуатации вентиляционных систем жилого здания.

Поэтому для рассматриваемых зданий вполне возможно устройство вентиляции с механическим побуждением.

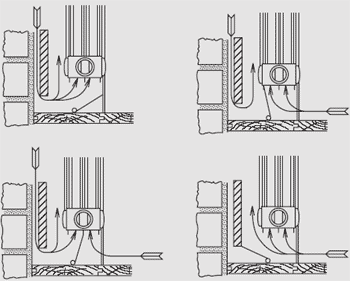

Рисунок 1.

Приточный подоконный прибор
для децентрализованного притока воздуха в действии

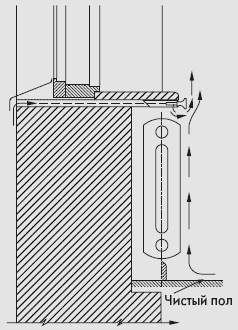

Рисунок 2.

Приточный подоконный прибор для
децентрализованного притока воздуха в разобранном виде

1. Выбор системы вентиляции

Санитарные узлы

Невозможность проветривания санитарных узлов через окна и неэффективная работа дефлекторов приводят к необходимости устройства в санитарных узлах высотных зданий вытяжной вентиляции с механическим побуждением, т. к. в противном случае в течение длительного периода, при наружных температурах 10–15 °C и выше, когда гравитационный напор отсутствует, эти помещения останутся без вентиляции.

Так, например, в Москве среднее число дней с температурой выше 15 °C, по многолетним климатологическим наблюдениям, составляет 75,72; они приходятся, главным образом, на май, июнь, июль, август, сентябрь и, частично, октябрь. (В апреле всего лишь 0,3 дня имеют температуру выше 15 °C, а в октябре – 3,5 дня.)

Кухни, вентилируемые общей с санитарными узлами системой вентиляции, являются основным источником образования вредных выделений. Эти выделения при открывании окон кухни, расположенных с наветренной стороны, могут распространиться в жилые комнаты. Поэтому кухни также следует оборудовать вентиляцией с механическим побуждением.

Вентилирование кухни и санитарных узлов общими вытяжными системами только упростит систему вентиляции здания в целом.

Механическое побуждение в вытяжной вентиляции даст возможность проектировать системы вентиляции с повышенным сопротивлением проходу воздуха, что позволит понизить отрицательное влияние изменений гравитационного напора.

Так, например, считая производительность вентиляционной системы пропорциональной корню квадратному из величины действующего напора и расчетное сопротивление системы 30 мм вод. ст., получим увеличение производительности для 30-этажного здания при изменении наружной температуры от +5 до –5 °C в

30+20 =1,15 раза
30+7

Если бы расчет проводился только на естественное побуждение при наружной температуре 5 °C, то соответственное увеличение производительности системы было бы в

20 =1,7 раза
7

Такое увеличение производительности (если не регулировать напор дросселированием) привело бы к излишнему воздухообмену в комнатах, перерасходу топлива или переохлаждению помещений.

Значительное сопротивление вытяжной системы вентиляции с механическим побуждением будет также способствовать уменьшению излишней инфильтрации в наветренных комнатах. При небольшом сопротивлении в системе инфильтрующийся в комнаты наружный воздух будет относительно свободно уходить в вытяжную вентиляцию, вследствие чего давление внутри помещения будет падать, а перепад давлений по обе стороны наветренного окна будет увеличиваться, что в свою очередь увеличит инфильтрацию наружного воздуха.

Такая система будет наиболее эффективна в наветренных квартирах без сквозного проветривания, расположенных на большой высоте, при больших скоростях ветра.

Таким образом, необходимость устройства вытяжной вентиляции с механическим побуждением из кухонь и санитарных узлов вполне очевидна.

Жилые комнаты

При анализе работы вентиляционных устройств домов массового строительства было признано недостаточным наличие вытяжной вентиляции с естественным побуждением только из санитарных узлов (при отсутствии в жилых комнатах).

При наличии гарантированного механического побуждения на вытяжке из санитарных узлов вентилятор, развивающий достаточно большой напор, может создать нужное разрежение в квартире, подсосать наружный воздух через щели оконных проемов и обеспечить таким образом в жилых комнатах требуемый вентиляционный воздухообмен.

Однако при такой системе неизбежно дутье от окон, особенно при низких температурах наружного воздуха.

Кроме того, отсутствие специальных вентиляционных устройств в жилых комнатах может привести к нарушению нормальных температурных условий.

В комнатах с более воздухопроницаемыми оконными переплетами воздухообмен будет увеличиваться за счет уменьшения воздухообмена в комнатах, где переплеты менее воздухопроницаемы.

Таким образом, не могут быть обеспечены устойчивые условия воздушной среды в жилых комнатах, и они будут зависеть от многих случайных причин. Поэтому не следует оставлять жилые комнаты в высотных зданиях без специальных вентиляционных устройств для притока.

Наиболее простым вентиляционным устройством для организованного притока воздуха в жилые комнаты является установка в наружных стенах под потолком помещения «хлопушек». Однако это не исключает дутья в помещении, и, кроме того, отверстия «хлопушек», выходящие из каждой комнаты на наружную поверхность стены, будут портить фасад здания.

Более совершенным устройством является так называемый подоконный прибор, представленный на рис. 1 и 2.

Здесь забор воздуха осуществляется через щель под отбойным металлическим щитком оконного проема высотой 2,5 см. Такая щель снаружи совершенно не заметна.

Воздух проходит над отопительным прибором по коробу 3 из тонкой нержавеющей стали размером 60 х 2,5 см в конце короба воздух ударяется о вертикальную стенку подвижного клапана 2 и выходит в помещение в направлении сверху вниз. При выходе в помещение приточный воздух смешивается с токами восходящего теплого воздуха от нагревательного прибора, вследствие чего дутье в значительной степени уменьшается.

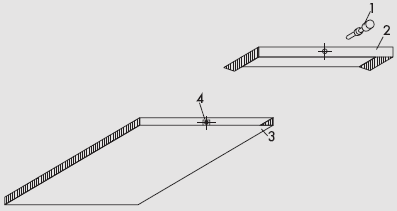

Рисунок 3.

Децентрализованный приток воздуха с подогревом его нагревательным прибором

Достоинством приточного подоконного прибора является возможность регулирования количества приточного воздуха, достигаемая изменением ширины щели, через которую воздух поступает в помещение. Регулирование щели производится клапаном, двигающимся в ту или другую сторону при вращении регулировочного винта 1 в стойке 4.

На рис. 3 показано другое устройство для децентрализованного притока наружного воздуха в помещение с подогревом его отопительным прибором.

Забор воздуха осуществляется также под металлическим козырьком окна. Далее воздух направляется вниз, здесь он смешивается с воздухом помещения, поднимается вверх, соприкасаясь с радиатором, нагревается и выходит в помещение.

На рис. 4 показаны возможные положения регулировочного клапана, при помощи которого (в случае надобности) можно регулировать степень подогрева поступающего воздуха.

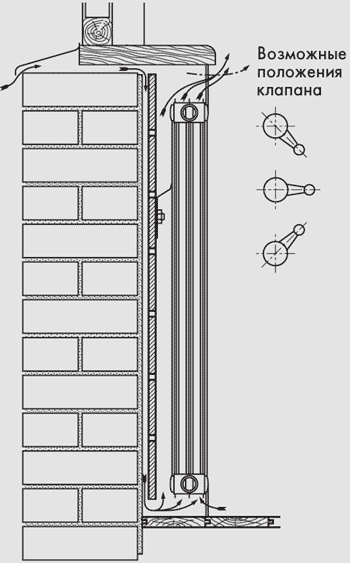

Рисунок 4.

Различные положения клапана для регулирования подогрева воздуха

Приточный подоконный прибор значительно проще, чем рассмотренное выше устройство для притока воздуха с подогревом его нагревательным прибором (рис. 3).

Слабым местом последнего является узкий клапан, по которому воздух спускается вниз. В нем возможно образование сырости; кроме того, этот канал будет с течением времени засоряться, очистка же его оказывается невозможной.

Очистка от пыли приточного подоконного прибора (рис. 2) особых затруднений не вызывает.

Все рассмотренные варианты децентрализованного притока имеют общие недостатки: в них приточный воздух поступает в помещения без необходимой очистки. Очистка нужна даже для верхних этажей, ибо в крупных промышленных центрах даже на больших высотах наружный воздух, особенно в зимний период, оказывается весьма запыленным.

Вторым недостатком децентрализованного притока является неравномерность его работы вследствие действия ветра.

Избыточный напор и разрежение, возникающие под влиянием ветра у наружной поверхности здания и, следовательно, у заборных отверстий приточных устройств, будут увеличивать и уменьшать количество приточного воздуха.

Для уменьшения действия скорости ветра на вентиляционные отверстия с наружной стороны устанавливаются специальные козырьки. Однако это мероприятие не приносит существенных результатов, т. к. вентиляционное отверстие остается незащищенным от возникающего под воздействием ветра статического напора.

Неравномерность притока воздуха может быть значительно уменьшена путем увеличения сопротивления проходу воздуха в отверстии.

Так, если сопротивление приточного отверстия принять равным 0,5 мм вод. ст., то дополнительное давление на наружной поверхности порядка 0,25 мм вод. ст., образуемое, например, ветром скоростью 3 м/с при аэродинамическом коэффициенте 0,5, будет увеличивать количество приточного воздуха через отверстие в

0,5+0,25 =1,15 раза
0,5

Таким образом, в помещении, где имеется децентрализованный приток, следует поддерживать разрежение порядка 0,5 мм вод. ст., что обычно и достигается вытяжной вентиляцией. Вытяжная вентиляция и устройство для децентрализованного притока должны быть отрегулированы на эту величину.

Работа децентрализованного приточного устройства на большем сопротивлении нежелательна, т. к. это вызывает повышение разрежения в квартире, что приводит к значительному неорганизованному подсосу воздуха через щели окон.

Здесь уместно заметить, что для того чтобы обеспечить подсос приточного воздуха через подоконные щели в жилых комнатах, в зданиях, оборудованных вытяжной вентиляцией и децентрализованным притоком, следует добиваться возможно большей герметизации окон, особенно в кухнях.

Более совершенной является централизованная приточная система, ибо она свободна от указанных недостатков децентрализованного притока воздуха в жилые комнаты. Именно централизованную приточную вентиляцию с механическим побуждением и следует рекомендовать для жилых комнат высотных зданий, хотя сооружение такой системы обходится дороже, чем устройство децентрализованного притока.

Механическое побуждение в приточной вентиляции дает возможность обеспечить централизованную очистку наружного воздуха в приточной камере.

Повышенное сопротивление системы приточной вентиляции, возможное при механическом побуждении, уменьшит регулировку, необходимую при переменной разности температур наружного и внутреннего воздуха.

Не исключена возможность оборудования жилых комнат и приточно-вытяжной вентиляцией, обеспечивающей в каждой комнате приток и вытяжку от централизованных приточных и вытяжных систем. Однако такое решение нельзя считать экономически целесообразным, т. к. оно, кроме значительного увеличения единовременных затрат на сооружение вентиляции и ее усложнение, повысит и эксплуатационные расходы вследствие увеличения (примерно вдвое) общего воздухообмена по квартире.

2. Особенности расчета

Количество свежего воздуха, поступающего в помещения высотных жилых домов при одинаковой плотности заселения, должно быть таким же, как в жилых домах массового строительства. Однако инфильтрация свежего воздуха, вследствие повышенной скорости ветра на больших высотах и влияния расположенных друг над другом зон, в высотных зданиях получается иной.

Интенсивность инфильтрации зависит от ветра, разности температур, герметичности ограждающих конструкций и многих других факторов, причем для каждого здания, в зависимости от его планировочных особенностей, интенсивность инфильтрации будет различной.

По произведенным авторами ориентировочным расчетам, для трех- четырехкомнатных квартир без сквозного проветривания, оборудованных приточно-вытяжной вентиляцией и двойными квартирными дверями, в 30-этажном здании, разделенном на три равные зоны, инфильтрация наружного воздуха при наружной температуре -5 °C и средних скоростях ветра выражается следующими средними величинами:

- Первая зона (до 40 м от земли): скорость ветра 2–3 м/с; средняя кратность обмена, создаваемая инфильтрующимся наружным воздухом, 0,25, с увеличением в нижних этажах до 0,3 и уменьшением в верхних до 0,2 обм/ч.

- Вторая зона (40–80 м): скорость ветра 3–4 м/с; средняя кратность обмена 0,35 обм/ч, с увеличением в нижних до 0,4 и уменьшением в верхних до 0,3 обм/ч.

- Третья зона (80–120 м): скорость ветра 4–5 м/с; средняя кратность обмена 0,45 обм/ч, с увеличением в нижних этажах до 0,5, а в верхних до 0,4 обм/ч.

Кратность воздухообменов в жилых комнатах, создаваемая приточно-вытяжной вентиляцией (при вышеуказанных данных), должна быть следующей:

- В первой зоне:

- в нижних этажах:

1,25 – 0,3 = 0,95 обм/ч;

- в верхних этажах:

1,25 – 0,2 = 1,05 обм/ч.

- Во второй зоне:

- в нижних этажах:

1,25 – 0,4 = 0,85 обм/ч;

- в верхних этажах:

1,25 – 0,3 = 0,95 обм/ч.

- В третьей зоне:

- в нижних этажах:

1,25 – 0,5 = 0,75 обм/ч;

- в верхних этажах:

1,25 – 0,4 = 0,85 обм/ч.

Во всех промежуточных этажах каждой зоны кратность обмена может быть определена интерполяцией с округлением до 0,05 обм/ч. Таким образом, значение воздухообмена для жилых комнат многоэтажного высотного здания определяется в пределах 0,75–1 обм/ч, что и рекомендуется временными техническими условиями.

Кратность обмена в кухнях и санитарных узлах должна приниматься такой же, как и в жилых домах массового строительства. Количество извлекаемого и подаваемого в квартиру воздуха должно быть одинаково.

Исходной величиной для определения сечения каналов приточной и вытяжной вентиляции в высотных зданиях следует считать скорость движения воздуха, которая принимается с таким расчетом, чтобы в случае бездействия вентилятора система могла работать на естественном побуждении. Из этих соображений радиус действия системы вентиляции желательно иметь не более 10–12 м.

Для увеличения сопротивления системы вентиляции при нормальной работе с действующим вентилятором на каждом приточном и вытяжном канале следует устанавливать шибер или дроссель-клапан. Эти регулирующие устройства устанавливаются в непосредственной близости с вентиляционной решеткой или в месте объединения группы каналов.

Подбор вентиляторов приточной и вытяжной вентиляции производится по напорам в зависимости от высоты здания: при 20 этажах не менее чем в 20 мм вод. ст., при 30 этажах не менее чем в 30 мм вод. ст. и т. д.

В остальном расчет вентиляционных устройств никаких особенностей не имеет и ведется обычным способом.

3. Конструктивное оформление системы

Для уменьшения числа вентиляционных камер в высотных зданиях допускается присоединение к одной камере квартир, расположенных в разных зонах.

Для работы вентиляции на естественном побуждении приточную камеру располагают ниже, а вытяжную – выше обслуживаемых помещений. Местом размещения вентиляционных камер могут быть подвал, технические этажи и чердаки. В целях исключения опрокидывания тяги при работе системы на естественном побуждении выбрасывание воздуха из вытяжных систем, обслуживающих сообщающиеся между собой помещения, должно быть на одном уровне.

Устройство самостоятельных вентиляционных каналов от камеры до вентилируемого помещения и высотных зданиях при большом числе этажей вызывает серьезные затруднения. Поэтому допускаются следующие объединения приточных и вытяжных каналов:

а) обслуживающих жилые комнаты – в один горизонтальный канал в пределах одной квартиры;

б) обслуживающих ванные комнаты и туалеты – в один горизонтальный канал в пределах одной квартиры;

в) вертикальные каналы – в один сборный канал в пределах одной зоны.

Рисунок 5. (подробнее)

Объединение вертикальных каналов от отдельных этажей в один общий вертикальный канал зоны

Допускается также объединение в пределах зоны вертикальных вытяжных каналов из однородных помещений в один канал с разрывом через два этажа, как это схематично показано в разрезе здания, изображенном на рис. 5. Такое объединение можно допустить в исключительных случаях, т. к. при неблагоприятных условиях может произойти перетекание воздуха из одной квартиры в другую. Во всяком случае такое объединение каналов, обслуживающих комнаты, выходящие окнами на противоположные стороны, допускать не следует.

Вертикальные приточные и вытяжные каналы рекомендуется располагать преимущественно в стенах или в специальных шахтах из несгораемых материалов.

Рисунок 6. (подробнее)

Вентиляция высотного жилого дома. План цокольного этажа

Горизонтальные каналы рекомендуется прокладывать преимущественно в подвале, технических этажах и на чердаках.

В качестве материалов для воздуховодов допускается применение шлакобетона – для каналов больших сечений и гипса – для сухого воздуха в сухом месте; асбоцементные каналы допускаются при условии защиты их от разрушения при пожаре.

Применение металлических воздуховодов не рекомендуется. На рис. 6, 7 представлен пример решения приточно-вытяжной вентиляции 48 квартир, расположенных между двумя лестничными клетками 24-этажного дома, разделенного на три зоны.

Рисунок 7. (подробнее)

Вентиляция высотного жилого дома. План 1-го этажа

В первой зоне, кроме цокольного и антресольного этажей, расположено восемь этажей, во второй зоне расположено девять, и в третьей зоне – семь этажей.

На рис. 8 показана схема приточной, а на рис. 9 – схема вытяжной вентиляции этих квартир.

Рисунок 8. Схема приточной вентиляции высотного жилого дома

Рисунок 9. Схема вытяжной вентиляции высотного жилого дома

(подробнее)

Подогрев приточного воздуха, осуществляемый в приточной камере, может производиться пластинчатым калорифером или калорифером из гладких радиаторов или труб. Пластинчатый калорифер более компактен, чем калорифер из гладких радиаторов или труб, но сопротивление в нем значительно больше, что исключает возможность подогрева воздуха при бездействующем вентиляторе, когда система вентиляции работает на естественном побуждении.

Установку калориферов следует производить так, чтобы можно было очищать всю его поверхность от пыли.

Очистка воздуха от пыли производится с помощью масляных бумажных или матерчатых фильтров. Первые, более сложные в эксплуатации, дают лучшую очистку, чем вторые, более простые в эксплуатации.

Следует отметить, что сопротивление воздуха при проходе через фильтры достигает 10 мм вод. ст., что исключает возможность нормальной работы системы при бездействии вентилятора.

Если забор наружного воздуха для вентиляции производится на высоте более 50 м, то специальная очистка его от пыли не обязательна.

В схеме каналов как приточной, так и вытяжной системы вентиляции должна быть предусмотрена возможность прохода воздуха, помимо вентилятора, через обводной клапан, для того чтобы при бездействии вентилятора (авария или временный перерыв) система могла работать на естественном побуждении.

Для уменьшения шума рекомендуется устанавливать вентиляторы с мотором на одной оси, а в случае невозможности – на текстропной передаче. Окружная скорость колеса центробежных вентиляторов не должна превышать 18 м/с при установке в подвале и 15 м/с при установке в технических этажах.

Кроме указанных ограничений, для предотвращения передачи шума рекомендуется устройство под вентилятором и мотором самостоятельного фундамента, не связанного со стенами здания, установка звуко- и виброизоляционных прокладок между фундаментом и вентилятором, соединение вентиляторов с воздуховодами посредством эластичных патрубков. Для устранения передачи звука по воздушному тракту предусматривается установка в воздуховодах звукоглушителей.

Для облегчения обслуживания большого числа расположенных в разных местах вентиляционных установок рекомендуется сосредоточивать кнопочные пускатели всех электровентиляторов в одном центре управления. Там же в электрическую цепь необходимо включить приборы для контроля работы вентиляторов.

Желательно иметь в центре управления приборы, показывающие температуру и влажность приточного воздуха, поступающего в камеры.

Для осмотра и очистки вентиляционных каналов рекомендуется устройство в них специальных смотровых люков.

Люки наиболее целесообразно располагать в техническом этаже, на чердаке или в нижнем этаже, в месте присоединения вертикальных каналов к общему сборному воздуховоду.

На вертикальных каналах в месте присоединения их к сборному воздуховоду  устанавливаются клапаны монтажной регулировки.

Прокладка вентиляционных каналов и установка приточных вытяжных решеток в высотных жилых домах производится так же, как для жилых домов массового строительства.
