Как выбрать реле давления для насосов

Описание:

Выбор реле давления: какое устройство лучше? Разновидности реле Фирма Condor — первый разработчик реле Что важно учесть при выборе реле давления? Принцип действия (на примере марки Condor) Краткий обзор известных брендов Достоинства и недостатки различных брендов Обзор популярных реле для водяных насосов Condor серии MDR 5/5 Серия MDR 5/8 Серия MDR F4 (FF 4 4) Серия MDR F8 (FF 4 8) Серия MDR 21/6 Серия MDR 1/6.

Ключевые слова: реле давления, Condor

Как выбрать реле давления для насосов

Реле давления — устройство, которое автоматически контролируют работу разного оборудования: винтовых компрессоров, поршневых компрессоров, насосов, холодильников и т.д. Принцип действия прибора основан на замыкании/размыкании цепи питания при достижении определенного уровня давления в системе.

Выбор реле давления: какое устройство лучше

Разновидности реле

Реле давления группируются по двум типам: механические и электронные. Каждый вид реле имеет свои положительные и отрицательные стороны в зависимости от назначения и принципа работы прибора. Например, многие эксперты утверждают, что для воды больше подходят механические реле давления. Они считаются более простыми, надежными и дешевыми по сравнению с электронными аналогами. В то же время электронные устройства работают тише и выглядят более эстетично. В этой статье будут рассмотрены технические характеристики, настройка, управление и обслуживание механического реле давления.

Фирма Condor — первый разработчик реле

Конструкция большинства моделей примерно одинаковая. Понять принцип работы и способы регулировки механического реле давления можно на примере устройства, созданного компанией Condor. Данный механизм автоматизируют подачу воды в насосе.

Condor — известная немецкая фирма, основанная в 1893 году. Изначально организация специализировалась на машиностроении. В 1935 году компания получила патент на изобретение мембранного регулятора давления. Прибор автоматически управлял работой водяных насосов. Сегодня предприятие занимает первенство в области конструирования и производства реле давления, систем управления и регулирования электронными устройствами.

Сейчас в ассортименте завода-изготовителя много разных воздушных и водяных реле давления. Некоторые из этих устройств предназначены для работы с агрессивными химическими веществами. Есть приборы с диапазоном рабочего давления: 0,5-250 бар, способные функционировать при высоких температурах (до 200 градусов Цельсия).

Бывает много модификаций реле. Есть силовые реле, которые напрямую соединяют или разъединяют канал питания электрического двигателя при достижении определенного давления. Есть также управляющие реле, размыкание или замыкание которых вызывает срабатывание систем запуска.

Вся продукция компании Condor сертифицирована в соответствии с установленными нормами DIN ISO 9003 и DIN ISO 9001. Кроме того, производство имеет сертификаты VDS, KEMA и ATEX (EX) по электробезопасности, пожаробезопасности и взрывобезопасности.

Компания делает реле для всемирно известных заводов, которые производят насосы (WaterSpray, Grundfos и др), а также компрессоры популярных брендов (Kaiser, Atlas Copco, Fini и пр.).

Что важно учесть при выборе реле давления?

Эксперты рекомендуют при самостоятельном выборе прибора обратить внимание на следующие характеристики: нижний и верхний предел давления, максимальный рабочий ток, коммутируемую мощность, схемы подключения к сети и напряжение. Также важно учесть место установки, степень защиты от влаги и монтажные размеры.

Принцип действия (на примере марки Condor)

Механическое реле давления фирмы Condor  работает по простому принципу, и настройка его также не вызывает сложностей. Отличие этого реле от дешевых аналогов заключается в качестве некоторых комплектующих, таких как контактные клеммы, покрытые серебряным напылением, высокопрочная каучуковая мембрана и другие детали. Прибор обладает точными настройками. Например, нижнее значение давления в модели MDR F составляет всего 0,3 бара, а регулировка дельты - менее 0,2 бар.

Основным рабочим элементом после контактов является мембрана. Она непосредственно взаимодействует со средой и передает нагрузку на стальную пластину, которая упирается в пружины. При сжатии/разжатии большой пружины за счет смены давления происходит включение и отключение системы. Малая пружина отвечает за регулирование дельты между давлением запуска и остановки насоса.

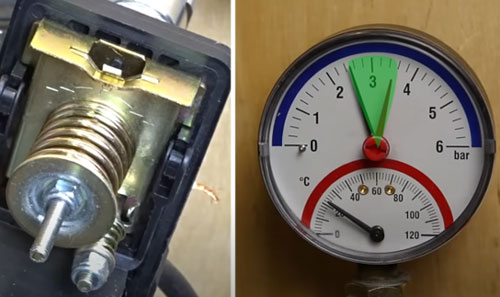

Принцип действия реле давления на римере марки Condor

Краткий обзор известных брендов

На мировой и российский рынок выходят разные бренды: Danfoss, Condor, Grundfos, Вихрь, Unipump и другие популярные производители.

Достоинства и недостатки различных брендов

Модели разных производителей имеют свои плюсы и минусы. Рассмотрим самые популярные из них:

  1. Grundfos – это крупная компания, специализирующаяся на производстве насосов. В России под этим брендом доступно несколько типов реле давления. Наиболее популярными сериями являются FF4-4, FF4-8, MDR5/5, MDR21/6 и MDR5/8. Однако ассортимент продукции ограничен, поэтому может быть сложно подобрать подходящее реле для насоса этого бренда с более высоким порогом давления или в вариативном исполнении. В таком случае, возможно, придется обратиться к другим производителям.
  2. Condor - ведущий немецкий производитель реле давления. Компания занимает одно из первых мест на мировом рынке по разработке и производству этого продукта. Модельный ряд Condor включает более 1000 образцов, что позволяет удовлетворить самые разнообразные потребности клиентов. Автоматические переключатели Condor способны выполнить любую задачу в рамках своего функционала. Они применяются как на промышленных предприятиях, так и в быту. Однако из-за сложной номенклатуры изделий самостоятельно подобрать оптимальную модель может быть непросто. В таких случаях рекомендуется обратиться за помощью к специалисту.
  3. Danfoss – это популярный бренд из Дании, который специализируется на производстве высококачественных средств автоматизации для насосов и компрессоров. Компания в основном ориентирована на поставку приборов для промышленных объектов, хотя также выпускает и некоторые бытовые устройства, но в ограниченном количестве.
  4. Italtecnika - итальянский бренд, специализирующийся на производстве реле давления для 1-фазных и 3-фазных насосных станций.

Обзор популярных реле для водяных насосов

Обзор популярных реле давления для водяных насосов

Существует множество брендов, и разобраться в эффективности и надежности их продукции может быть сложно. Вот несколько наглядных примеров, которые помогут выбрать «правильные» реле для ваших нужд.

Condor серии MDR 5/5

Прибор с рабочим давлением от 1,5 до 5 бар имеет расширенную коммутационную возможность для прямого подключения к сети 1-фазных и 3-фазных насосов.

Контакты прибора покрыты серебром и имеют увеличенные размеры, что позволяет коммутировать более высокую мощность. Это также предотвращает залипание контактов при высоких нагрузках. Прибор разработан для работы с током до 16А

Трехполюсное реле давления обеспечивает безопасную работу устройства и гарантирует его длительную эксплуатацию. Прочный корпус надежно защищен от влаги, а степень защиты IP 54 позволяет использовать это реле в любых условиях, включая помещения с высокой степенью влажности.

Параметры:

  • диапазон рабочих давлений: 1,5-5 бар;
  • тип устройства: нормально-замкнутый, трехполюсной;
  • схема подсоединения: 1-фазаная, 3-фазная;
  • предельная мощность электродвигателя: 1’ 240В -2,5кВт, 3’ 380В -5,5кВт;
  • защита: класс IP54;
  • размеры (мм): 110х80х177.

Фланец, изготовленный из литого сплава алюминия, обеспечивает дополнительную прочность и надежность. Во фланце предусмотрено отверстие для установки манометра, что позволяет контролировать давление в системе. Эта модель реле идеально подходит для прямого подключения 3-фазных насосов, обеспечивая надежную и безопасную работу системы.

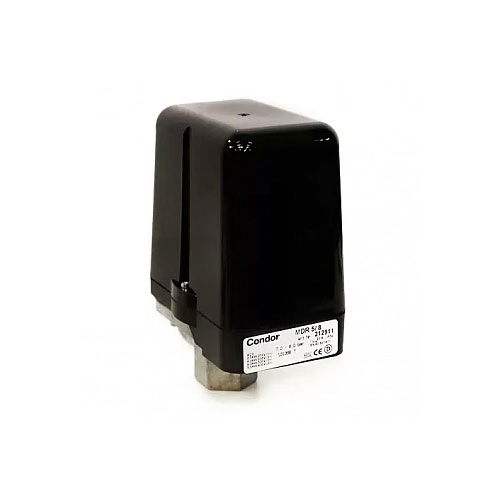

Серия MDR 5/8

Прибор с рабочим давлением 2-8 бар. Остальные характеристики и конструкция аналогичны модели серии MDR 5/5.

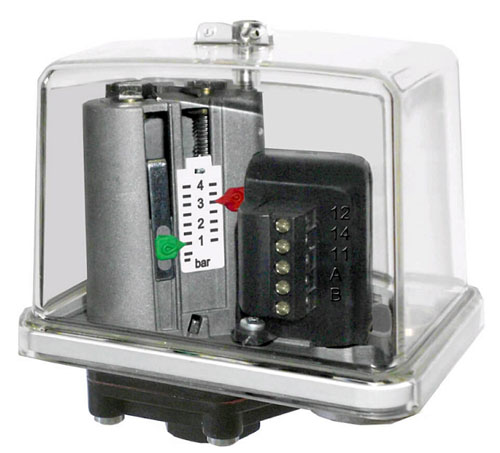

Серия MDR F4 (FF 4 4)

Управляющее реле с рабочим давлением 0,22-4 бар. Модель спроектирована для подключения насосов к блоку управления. Есть возможность прямого подсоединения к сети насосов малой мощности до 0,55 кВт. Реле давления выполнено в корпусе из прозрачного пластика, оснащено шкалой регулировки. Шкала помогает правильно выставить нужное давление без манометра. Корпус хорошо защищен от попадания влаги и пыли. Контакты SPDT позволяют подсоединить насос к модулю управления по стандартной нормально замкнутой (автоматически отключается при достижении предельного давления) или нормально разомкнутой (отключается при снижении давления в системе) схеме.

Параметры:

  • диапазон рабочих давлений: 0,22-4 бар;
  • тип устройства: 1-полюсное, управляющее;
  • максимально допустимая коммутируемая мощность до 0,55 кВт;
  • защита: класс IP54;
  • размеры (мм): 104х76х107.

Данная модель переключается почти бесшумно, имеет тонкие настройки, минимальную величину регулируемой дельты (до 0,15 бар).

Серия MDR F8 (FF 4 8)

Реле с рабочим давлением: 0,5-8 бар. Остальные технические характеристики и конструкция аналогична линейке MDR F4 (FF 4 4).

Серия MDR 21/6

Реле с рабочим давлением: 1,5-6 бар. Это простое и надежное устройство, которое подключается напрямую к сети 1-фазных насосных станций мощностью не более 2,2 кВт. Контактный модуль реле двухполюсный и размыкает обе электрические цепи (ноль и фазу), что повышает безопасность эксплуатации системы.

Параметры:

  • диапазон рабочих давлений: 1.5-6 бар;
  • тип устройства: нормально замкнутое, 2-полюсное;
  • схема подсоединения: однофазная;
  • номинальный ток: 17А;
  • предельная мощность электродвигателя: 2.2 кВт;
  • защита: класс IP44;
  • размеры (мм): 67х96х101

Прибор снабжен удобной рукояткой ручного управления с надписями "вкл" и "откл". В комплект входят кабельные вводы.

Серия MDR 1/6

Реле с рабочим давлением до 6 бар. Компактное и самое бюджетное устройство в линейке германского производителя. Напрямую подключается к сети 1-фазных насосов. Имеет большой резерв коммутируемой мощности.

Параметры:

  • диапазон рабочих давлений: 2.5-6 бар;
  • тип устройства: нормально замкнутое, 2-полюсное;
  • схема подсоединения: однофазная;
  • предельная мощность электродвигателя: 4 кВт;
  • номинальный ток: 20А;
  • защита: класс IP44;
  • размеры (мм): 85х55х65.

Прибор сделан в соответствии с европейскими стандартами электробезопасности и пожаробезопасности. Мембрана может использоваться при подаче питьевой воды. Качественный аналог реле китайского производства.

Реле давления. Как выбрать, как настроить, как работает.

Вывод

Все модели CONDOR перед реализацией проверяются в лабораторных условиях. Проводятся тесты на точность коммутации и соблюдение норм по электробезопасности. Подтвержденный ресурс достигает 500 тысяч переключений. При интенсивной коммутации этого запаса хватит на 10 лет безаварийной работы.

Гарантирована стопроцентная безопасность работы прибора. На реле установлена надежная защита от короткого замыкания. Устройство стабильно функционирует в температурном диапазоне: -5…+80°C. Настройки просты и понятны. Отрегулировать параметры сможет каждый пользователь. Все модели имеют подробную инструкцию на русском языке по монтажу и отладке устройства. Через QR-код можно скачать видео с описанием регулировки конкретной модели.

Реле давления представляет собой малогабаритный подключаемый модуль. От функционала этого устройства зависит надежность работы водораспределительной сети. При установке дорогого оборудования следует помнить, что цена имеет значение. Покупая дешевые аналоги, пользователь рискует получить перебои в работе системы водоснабжения в самое неподходящее время.
