Комплексные решения для внутренних инженерных систем

Описание:

Комплексный подход обеспечивает прямые поставки без привлечения дилеров, что позволяет предоставить максимально выгодные решения в кратчайшие сроки. Со стороны проектного и технического департаментов, а также руководителя проекта выполняются постоянные действия, направленные на сопровождение объекта на всех этапах работ. Разобраться в многочисленных системах нам помог технический директор «Группы Компаний «Агпайп» Андрей Кузьмин.

Комплексные решения для внутренних инженерных систем

Комплексный подход обеспечивает прямые поставки без привлечения дилеров, что позволяет предоставить максимально выгодные решения в кратчайшие сроки. Со стороны проектного и технического департаментов, а также руководителя проекта выполняются постоянные действия, направленные на сопровождение объекта на всех этапах работ. Разобраться в многочисленных системах нам помог технический директор «Группы Компаний «Агпайп» Андрей Кузьмин.

Комплексные решения для внутренних  инженерных систем

Какие решения применяются для систем питьевого и технического водоснабжения?

Для инженерных систем важнейшим параметром является срок службы. Все решения Aquatherm покрываются гарантией и застрахованы на 20 млн. евро, а также имеют гарантированный 50-летний срок эксплуатации (успешное производство с 1974 года), который подтверждается сертификатом DVS Zert (срок службы до 100 лет) и опытом применения на многочисленных объектах различного назначения на территории Российской Федерации с 1996 года.

Для соответствия высоким требованиям питьевого и технического водоснабжения применяются трубопроводные системы Aquatherm Green Pipe, произведенные из собственного материала Fusiolen и резьбовых соединений из нержавеющей стали или высококачественной латуни, которые не вступают в реакцию с водой и не оказывают негативного воздействия на ее состав. Данный материал имеет высокую химическую, абсолютную коррозионную устойчивость, а также гигиеническую безопасность при многолетнем использовании и отвечает самым высоким гигиеническим требованиям по нормативам водоснабжения.

Aquatherm Green Pipe – это большой ассортимент труб диаметром от 16 до 450 мм, которые поставляются в штангах и бухтах с собственной линейкой фитингов и запорной арматуры.

Комплексные решения для внутренних  инженерных систем

Система Aquatherm Green Pipe соответствует требованиям и имеет российскую и европейскую гигиеническую сертификацию для питьевого водоснабжения. Независимая проверка NSF присвоила продукции статус III типа. Благодаря этому систему можно использовать даже для зеленых зданий с сертификацией LEED.

Расскажите о решениях для систем отопления, холодоснабжения.

Трубопроводам для холодоснабжения и отопления важно быть устойчивыми к колебанию температур, агрессивной химии или высокому давлению. Этим преимуществам отвечает система Aquatherm Blue Pipe, специально разработанная для систем отопления, обогрева и охлаждения поверхностей тепло- и холодоснабжения, кондиционирования и транспортировки агрессивных сред. Поставляется в штангах и бухтах диаметрами от 16 до 630 мм.

Данная система имеет превосходные технические показатели, позволяющие применить ее в агрессивных условиях, а также в медицинских учреждениях и на химическом производстве:

  • рабочие температурные показатели составляют от –40 до +95 °C, с давлением на разрыв 350 бар;
  • система имеет высокую химическую и абсолютную коррозионную устойчивость;
  • благодаря антидиффузионному слою в стенке трубы достигается показатель кислородопроницаемости в соответствии с DIN 4726 и СП 60.13330.2018;
  • теплопроводность трубы составляет от 0,15 Вт/мК, благодаря чему трубам требуется незначительная изоляция, а в некоторых случаях допускается ее полное отсутствие.
  • благодаря высоким показателям объема потока пропускная способность почти на 30 % выше, чем у прочих трубопроводных систем.

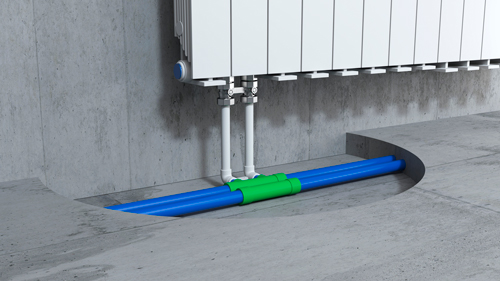

Специальным решением завода Aquatherm является распределительный блок для систем отопления, который дает возможность производить скрытое подключение отопительных приборов, вписывая трубопроводную разводку в любое архитектурное и дизайнерское решение. Наличие распределительного блока в совокупности с низким показателем теплопроводности позволяет укладывать трубы в стяжке пола, бетоне или штукатурке без дополнительных гофр, за счет чего достигается значительно более тонкий слой стяжки, что приводит к колоссальной экономической выгоде.

Комплексные решения для внутренних  инженерных систем

Также стоит отметить важнейшее преимущество – энергосбережение, которое достигается за счет низкой теплопроводности. Низкие теплопотери трубопровода по трассе «ИТП – прибор отопления» или «холодильный центр – фанкойл» обеспечивают возможность использования установок меньшей мощности и отсутствие затрат на дополнительную изоляцию, как это приходится делать при применении систем из PE-Х или обычного полипропилена.

А для сжатого воздуха можно применять ваши системы?

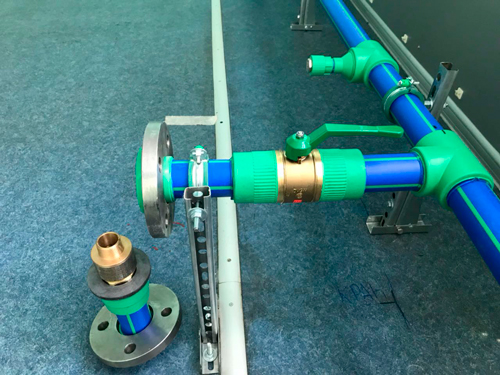

Конечно. Для пневмосистем, как и для транспортировки химических сред, тоже применяется система Aquatherm Blue Pipe, имеющая специальный сертификат соответствия ГОСТ 30869-2013 «Безопасность оборудования. Требования безопасности к гидравлическим и пневматическим системам и их компонентам. Пневматика».

Сейчас на рынке очень популярны трубопроводы из сшитого полиэтилена (PE-X). Он лучше?

В сравнении со сшитым полиэтиленом PE-X системы Aquatherm Pipe System имеют ряд преимуществ:

  • минимальное линейное расширение у систем Aquatherm составляет 0,035 мм/мК, а у PE-X – 0,15 мм/мК, благодаря столь низким показателям можно пренебречь установкой компенсаторов;
  • коэффициент теплопроводности Aquatherm от 0,15 Вт/мК, а у PE-X – 0,35–0,43 Вт/мК, поэтому Aquatherm за счет низких теплопотерь обеспечивает возможность прокладки трубопроводов без изоляции или с ее минимальной толщиной;
  • экономия высоты стяжки пола: в Aquatherm используются распределительные блоки для систем отопления и L-образное подключение к радиатору, а для PE-X применяется тройниковая система или коллекторы (высота блока: Aquatherm – 30 мм; PE-X – 50 мм при использовании блоков и 64 мм в случае применения тройников.)

Для разводки систем водоснабжения и отопления прокладка труб из PE-X происходит в защитной гофре. Чтобы соединить трубу и фитинг, нужно использовать специализированные инструменты. В результате повышаются трудозатраты и сроки производства работ. При наличии проекта, где просчитана только труба, коэффициент на фитинги в системах с применением бухт Aquatherm составляет ±25 %, в отличие от систем из материала PE-X, где стоимость элементов составляет ±85 % от стоимости пластиковых труб. Таким образом достигается экономическая эффективность свыше 30 % по сравнению с PE-X.

Комплексные решения для внутренних  инженерных систем

Инженерные системы из материала Fusiolen позволяют достичь экономической эффективности до 40 % по сравнению и с оцинкованными трубопроводами, использование которых в системах водоснабжения приводит к дополнительным затратам на грувлочные (включая накатку канавок) и муфтовые соединения. Монтаж становится сложным, так как задействуется пожароопасный инструмент, и в итоге сроки монтажных работ, по сравнению с пластиком, значительно повышаются. В отличие от цинка, черного металла и нержавеющей стали Fusiolen защищен от коррозии и блуждающих токов.

Есть ли у вас решения для пожаротушения?

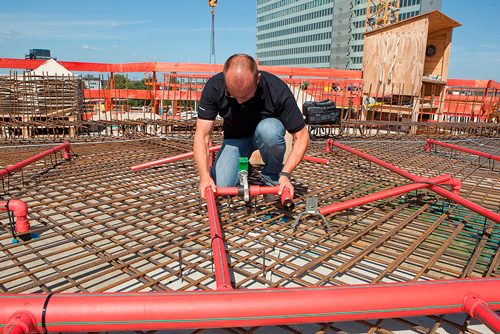

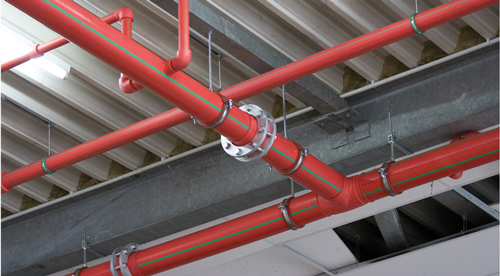

Для пожаротушения применяется система из линейки Aquatherm Red Pipe. Она сделана из собственного, модифицированного материала Fusiolen FS, выпускается диаметрами от 20 до 160 мм и имеет собственные фитинги, включая линейки для спринклеров.

Система прошла все испытания в Научно-исследовательском институте противопожарной обороны ФГУ ВНИИПО МЧС РФ, на основе которых были разработаны и выпущены специальные технические условия (ТУ) для применения на объектах в системах пожаротушения.

Для системы уже разработаны ТУ для различных групп зданий. ТУ распространяются на проектирование, монтаж и эксплуатацию трубопроводов в системах пожаротушения. Чтобы установить систему Red Pipe, не нужно использовать пожароопасное сварочное оборудование и останавливать эксплуатацию объекта. Малый вес системы не требует дорогостоящих крепежных изделий, усиления перекрытий и кровли. Aquatherm Red Pipe – это гибкое решение, преимущества которого также можно оценить в свете реконструкции помещений.

Комплексные решения для внутренних  инженерных систем

А как быть с монтажом?

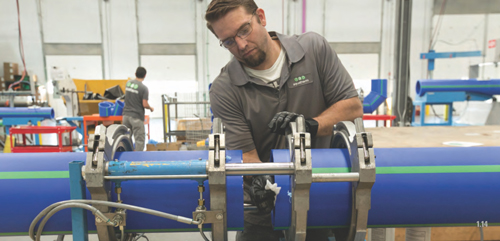

Для монтажа одного соединения D16-D20 потребуется всего восемь секунд. Это почти в четыре раза быстрее, чем в случае использования PE-X. В сравнении с оцинкованными или стальными трубопроводами разница более чем в 10 раз. Трубопроводы Aquatherm предполагают простой монтаж, позволяют производить монтаж под давлением (не опустошая трубопроводы), а при эксплуатации не требуются промывки и покраски.

Следующий раздел – канализационные системы. Что можете предложить?

Для канализационных систем «Группа Компаний «Агпайп» предлагает две системы.

Начнем с системы Redi Phonoline – она подходит как для хозяйственно-бытовой, так и для ливневой канализации кровель небольших площадей.

Это уникальная слабогорючая канализационная система. За счет присадок в материале и увеличенной до 5,9 мм толщины стенки обеспечивается поглощение шума свыше 12 дБ без применения специальных крепежных элементов. Система поставляется диаметром от 40 до 630 мм, имеет широкий ассортимент фасонных элементов и собственные крепежные изделия. Рабочая температура составляет 95 °С.

Использование Redi Phonoline позволяет снизить затраты на установку за счет простоты и скорости монтажа. Чтобы организовать систему водоотведения с чугунными безраструбными трубами SML, нужны дорогостоящие соединительные элементы (к примеру, Rapid, Kralle), а также опорные трубы и кронштейны с опорами. Это приводит к повышению сложности монтажа, необходимости использования специального инструмента и увеличенным срокам производства работ. Применение Redi Phonoline позволяет достичь экономической эффективности свыше 30 %.

Комплексные решения для внутренних  инженерных систем

Система Redi Phonoline прошла различные испытания и имеет сертификат группы горючести Г1. В трубопроводах сторонних производителей использован сильногорючий материал, что подтверждено группой горючести Г4.

Также системы Redi Phonoline имеют различные типы соединений, позволяющие добиться высоких показателей. При надвижном раструбном соединении рабочее давление системы составляет 3 бара, а при клеевом – до 10 бар. Для сравнения – трубы сторонних производителей предлагают давление до 2 бар с применением страховочного хомута.

Для организации ливневой канализации на кровлях больших площадей мы рекомендуем применять систему QuickStream. Эта сифонно-вакуумная ливневая канализационная система из материала HDPE разработана для применения на плоской кровле большой площади. При умеренных осадках она работает как традиционная самотечная система, но если объемы воды большие, в стояке возникает разрежение, которое утягивает за собой воду из трубопровода, создавая дополнительный подсос через воронки и позволяя разогнать скорость потока до 40 л/сек. Так обеспечивается существенное увеличение производительности при значительном уменьшении диаметров трубопроводов по сравнению с обычной гравитационной системой.

В систему QuickStream входят специализированные водосточные воронки для разных типов кровли. В производстве воронок использован ударопрочный материал, устойчивый к высокой и низкой температуре, благодаря чему этот элемент системы не пострадает при уборке снега с кровли. Соединение с патрубком опломбировано на заводе. Для QuickStream предусмотрено большое количество вариантов патрубков, что позволяет подстраиваться под условия любой сложности.

Проектный департамент компании производит бесплатный расчет всех необходимых элементов, трассировку и прорисовку узлов крепления и все необходимые гидравлические расчеты.

Расскажите о вашем направлении крепежных систем.

Крепежные изделия MÜPRO – это очень узкое направление, в нашем случае лучше назвать это «креплением и виброизоляцией инженерных систем». В данном направлении благодаря многолетнему опыту работы «Группа Компаний «Агпайп» стала представителем немецкого завода MÜPRO – одного из ведущих европейских производителей крепежных систем и виброизоляции. Ассортимент продукции включает более 100 000 позиций в 15 разделах и представлен по всему миру более чем в 20 странах. Имеется сертификат качества DIN ISO 9001:2015, выданный DNV Zertifizierung und Umweltgutachter GmbH.

Изделия бренда MÜPRO характеризуются широким спектром областей применения как в жилищном, коммерческом секторе, так и в промышленности и производстве промышленного оборудования. Собственное программное обеспечение и проектно-технический департамент позволяет производить бесплатное проектирование, сопровождение и надзор.

Комплексные решения для внутренних  инженерных систем

Рассмотрим основные разделы ассортимента MÜPRO.

Крепление трубопроводных систем, воздуховодов и оборудования

Предлагается обширный ассортимент хомутов для различных сфер применения и нагрузок, обладающих превосходными характеристиками, диаметром от 6 до 1250 мм, с максимальной нагрузкой до 2000 кг и диапазоном температур от –60 до +225 °C.

Системы неподвижных опор включают в себя систему Stato для крепления горизонтальных и вертикальных трубопроводов с высокой нагрузкой и способностью юстировать трубу в процессе монтажа, используются, например, в качестве опор для сточных или напорных трубопроводов.

Системы подвижных опор эффективно компенсируют температурное расширение трубопроводов различных типов.

Монтажная система StaboFix предназначена для монтажа труб малого диаметра в ограниченном пространстве.

Особое внимание уделяется проектированию и разработке узлов для крепления инженерных систем и оборудования. Фирменное ПО MÜPRO решает задачи расчета: металлоконструкций, линейных удлинений трубопроводов, неподвижных и подвижных опор.

Виброизоляция и виброопоры

Линейка виброизоляционных решений позволяет решать комплексные и отдельные задачи виброизоляции и крепежа, гасить источники вибрации и предотвращать шумы от работы оборудования и коммуникаций, повышая комфорт и срок службы оборудования. Нагрузка на одну опору может достигать 2000 кг, а шумоподавление – до 40 дБ в зависимости от типа опоры.

Монтажные профильные системы

Уникальная система монтажных профилей создана для крепления инженерных систем различного назначения. Ассортимент профилей включает в себя три линейки для различных областей назначения, позволяя создавать сборные металлоконструкции для крепления инженерных систем любой сложности без применения сварочных работ и сверления:

  • система профилей MPC – модульная система крепления для простой и экономичной установки, с высокой жесткостью на изгиб благодаря оптимальному поперечному сечению профиля;
  • система профилей MPR – усовершенствованная профильная система с зубьями в канавке профиля для вертикального крепления;
  • система профилей MPT – создание высоких конструкций для тяжелых нагрузок.

Все системы имеют различные варианты исполнения: оцинкованная с толщиной цинка до 20 мкм; горячеоцинкованная с толщиной цинка до 80 мкм; изделия из нержавеющей стали (AISI304, 316).

Давайте подведем итог для наших читателей.

Необходимо отметить важную роль технической поддержки от нашей компании: специалисты проводят бесплатное проектирование, выезжают на объект для проведения обучения и обязательного шеф-монтажа каждые две недели, составляют отчеты, проводят анализ выполнения работ.

Совокупное достигнутое преимущество от применения такого комплексного решения позволило не только оставить позади всех конкурентов, но и получить значительную экономическую и техническую выгоду по сравнению со стандартными решениями, предлагавшимися до вмешательства нашей компании.

В результате учета всех вышеозначенных преимуществ и за счет подбора материалов инженерных систем достигается высокая технико-экономическая эффективность. Этому способствуют следующие факторы:

  • применение более энергоэффективных и экономически более выгодных, сбалансированных решений;
  • отсутствие специализированного инструмента для производства работ;
  • сокращение трудозатрат за счет уменьшения количества операций, необходимых для монтажа систем;
  • унификация трубопроводных решений за счет сокращения количества производителей необходимых материалов. Уменьшение логистических издержек, связанных с необходимостью заключать контракты с представителями большого количества производителей, а также обеспечением площадок хранения продукции различных производителей;
  • повышение эксплуатационной эффективности за счет сокращения издержек, связанных с необходимостью обучения персонала особенностям решений большого количества производителей, а также поддержания необходимого эксплуатационного запаса материалов;
  • данные трубопроводные решения учитываются складской программой. Необходимый складской запас позволит обеспечить потребности строительной площадки в сжатые сроки.

Чтобы больше узнать о перечисленных комплексных решениях для внутренних инженерных систем, обратитесь к специалистам «Группы Компаний «Агпайп» по телефону: +7 (495) 928-0008 или на сайте www.agpipe.ru.
