Технические решения по теплоизоляции фундаментов и других подземных сооружений с применением ПЕНОПЛЭКС®

Описание:

Компанией «ПЕНОПЛЭКС», выпускающей высококачественные плиты из экструзионного пенополистирола, разработан ряд технических решений по обустройству фундаментов и других подземных конструкций.

Технические решения по теплоизоляции фундаментов и других подземных сооружений с применением ПЕНОПЛЭКС®

Компанией «ПЕНОПЛЭКС», выпускающей высококачественные плиты из экструзионного пенополистирола, разработан ряд технических решений по обустройству фундаментов и других подземных конструкций.

Для теплоизоляции фундаментов и других подземных строительных конструкций практически безальтернативным материалом считается экструзионный пенополистирол. Он имеет один из самых низких коэффициентов теплопроводности (до 0,034 Вт/м•К) среди современных широко распространенных утеплителей и единственным из них, который отличается нулевым водопоглощением. Другие теплоизоляционные материалы в ходе эксплуатации пропитываются влагой и теряют свои теплозащитные свойства.

Для теплоизоляции фундаментов и других подземных конструкций компания «ПЕНОПЛЭКС» рекомендует применять особо прочные теплоизоляционные плиты ПЕНОПЛЭКС®  ГЕО, ПЕНОПЛЭКС®  ГЕО С, ПЕНОПЛЭКС®  45 и ПЕНОПЛЭКС®  45С, описание и технические характеристики которых можно найти на соответствующих страницах сайта penoplex.ru.

Теплоизоляция фундаментов глубокого заложения

В строительстве многоэтажных зданий широко распространены ленточные фундаменты глубокого заложения. Лента фундамента также служит стеной подземного помещения (подвала, нижней части цоколя, паркинга и т.п.). Теплоизоляция ПЕНОПЛЭКС® осуществляет теплозащиту стен, фундамента и пола подземного помещения.

Ленточный фундамент глубокого заложения

Рисунок 1.

Ленточный фундамент глубокого заложения

1. Стена здания
2. Теплоизоляция ПЕНОПЛЭКС® ФАСАД для утепления стены
3. Перекрытие
4. Штукатурный слой
5. Базовый армирующий слой со стеклотканевой сеткой
6. Клинкерная плитка
7. Стена подвала — ленточный фундамент
8. Отмостка
9. Теплоизоляция ПЕНОПЛЭКС® ГЕО для утепления ленточного фундамента
10. Цементно-песчаная стяжка
11. Теплоизоляция ПЕНОПЛЭКС® ГЕО для утепления пола подземного помещения
12. Песчаная отсыпка с послойным трамбованием
13. Гидроизоляция
14. Геотекстиль
15. Расширение ленточного фундамента
16. Грунт основания
17. Дренаж

Теплоизоляции фундаментов глубокого заложения, которые также называют традиционными фундаментами, посвящена отдельная страница, официального сайта компании «ПЕНОПЛЭКС». На странице можно прочитать об особенностях и преимуществах утепления данных конструкций плитами ПЕНОПЛЭКС®, об этапах монтажа тепло- и гидроизоляции.

Также имеется страница о дополнительном утеплении фундаментов плитами ПЕНОПЛЭКС® в ходе реконструкции или ремонта со схемами внешней и внутренней теплоизоляции, технологией монтажа, преимуществами и т.п.

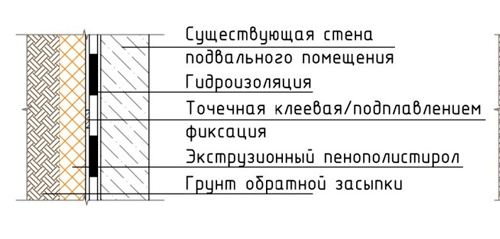

Внешнее  дополнительное утепление стены подвала (вертикальной конструкции ленточного  фундамента)

Рисунок 2.

Внешнее дополнительное утепление стены подвала (вертикальной конструкции ленточного фундамента) с применением теплоизоляции ПЕНОПЛЭКС®

Теплоизоляция малозаглубленных фундаментов (МЗФ)

Применение плит ПЕНОПЛЭКС® дает возможность возводить ленточные фундаменты на небольшой глубине на пучинистых грунтах, поскольку эффективное утепление позволяет вывести границу промерзания грунта за пределы подошвы фундамента. С технической сутью этого решения можно познакомиться на специальной странице официального сайта компании «ПЕНОПЛЭКС». Оттуда же можно скачать стандарт организации СТО 36554501-012-2008 «Применение теплоизоляции из плит полистирольных вспененных экструзионных ПЕНОПЛЭКС® при проектировании и устройстве малозаглубленных фундаментов на пучинистых грунтах». Документ разработан НИИОСП им. Н.М. Герсеванова – филиал ФГУП «НИЦ «Строительство» с участием специалистов ООО «ПЕНОПЛЭКС СПб». При создании стандарта был учтен отечественный и зарубежный опыт эксплуатации МЗФ.

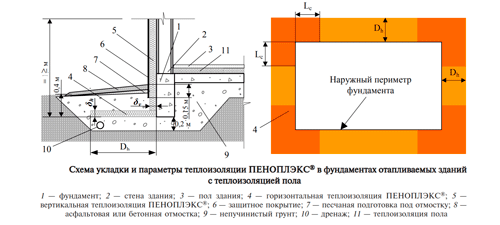

Рисунок 3.

Схема из стандарта СТО 36554501-012-2008

Теплоизоляция плитных фундаментов

Особое место среди МЗФ занимают плитные фундаменты, которые применяются, в основном, в малоэтажном строительстве на равнинных участках земли. Фундаментная плита утепляется по периметру и снизу.

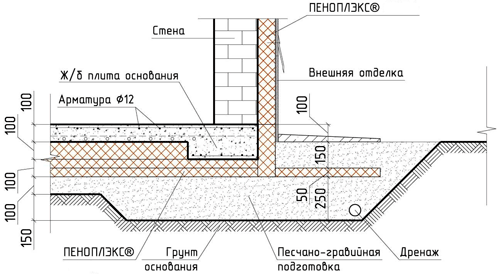

Принципиальная схема устройства плитного фундамента с применением теплоизоляции  ПЕНОПЛЭКС

Рисунок 4.

Принципиальная схема устройства плитного фундамента с применением теплоизоляции ПЕНОПЛЭКС®.

Техническому решению по строительству плитного фундамента (технология утепленной шведской плиты, УШП) с теплоизоляцией ПЕНОПЛЭКС® посвящена страница официального сайта, где можно ознакомиться с описанием технологии и ее преимуществами.

Теплоизоляция фундаментов на вечномерзлых грунтах

Более 60% территории России находится в условиях вечной мерзлоты. Данное обстоятельство, а также актуальность освоения Арктики в ближайшей перспективе требуют надежных решений по строительству объектов на вечномерзлых грунтах. В проектировании существует два принципиальных подхода к применению многолетнемерзлых грунтов в качестве оснований:

• принцип I — оставлять их в мерзлом состоянии на протяжении всего периода эксплуатации объекта;

• принцип II — обустраивать фундаменты на оттаявших грунтах.

Компанией «ПЕНОПЛЭКС» накоплен опыт применения теплоизоляции для объектов, проектируемых и возводимых по принципу I.

Разрез  вентилируемого подполья здания с фундаментом на подсыпке

Рисунок 5.

Разрез вентилируемого подполья здания с фундаментом на подсыпке

За более подробной информацией можно обратиться в раздел официального сайта компании «Фундаменты на вечномерзлых грунтах». На этой странице рассказано о специфике проектирования и строительства фундаментов в данных условиях. Опыт компании по применению продукции в таких конструктивных узлах отражен в «Руководстве по применению теплоизоляции из плит полистирольных вспененных экструзионных ПЕНОПЛЭКС® при проектировании и устройстве фундаментов зданий и опор трубопроводов на подсыпках на многолетнемерзлых грунтах». Документ разработан в НИИОСП им. Н.М.Герсеванова при участии специалистов МГУ и ООО «ПЕНОПЛЭКС СПб». Его также можно скачать на официальном сайте компании.

Теплоизоляция отмостки

Монтаж утеплителя отмостки производится сразу после заливки фундамента перед обратной засыпкой. Сама отмостка (верхняя часть) может быть смонтирована после возведения стен на стадии финишной отделки.

Утепленная  отмостка

Рисунок 6.

Утепленная отмостка

Подробнее про обустройство отмостки с теплоизоляцией ПЕНОПЛЭКС® можно узнать на странице официального сайта компании, посвященной данному вопросу.

На официальном сайте компании «ПЕНОПЛЭКС» также можно скачать BIM-модели конструкционных узлов с применением тепло- и гидроизоляции собственного производства, в том числе и фундаментов.
