Безраструбные канализационные трубы

Описание:

Канализационные системы, выполненные из чугунных труб, обладают рядом неоспоримых достоинств – это высокая прочность, шумозащита, пожаростойкость, нечувствительность к температурным перепадам. При этом традиционная раструбная система канализации имеет ряд недостатков: низкая герметизация в местах соединения, сложность проведения ремонта при необходимости. Тогда как безраструбная канализация лишена этих недостатков и отвечает современным требованиям, предъявляемым к канализационным системам: удобство монтажа и эксплуатации; высокая герметичность соединений; снижение риска продольных смещений.

Безраструбные канализационные трубы

Канализационные системы, выполненные из чугунных труб, обладают рядом неоспоримых достоинств – это высокая прочность, шумозащита, пожаростойкость, нечувствительность к температурным перепадам.

Безраструбные канализационные трубы

Высокая механическая прочность чугуна достигается благодаря его структуре. Чугун – это сплав железа и углерода с высоким содержанием пластинчатого графита. Стойкость чугунных труб к перепадам температур и абразивному истиранию обеспечивает долговечность систем, смонтированных из чугунных труб. Кроме того, чугунные трубы обладают высокой коррозионной стойкостью. Вследствие этих особенностей материала гарантированный срок эксплуатации чугунных трубопроводов более 50 лет.

Канализационные системы из чугуна не нуждаются в дополнительной шумозащите. Высокая плотность чугуна способствует эффективному гашению звуковых волн и вибраций, возникающих при прохождении сточных вод при эксплуатации системы.

Трубы из чугуна относятся к пожаробезопасным изделиям, так как при воздействии высоких температур и пламени трубы не горят, не плавятся, не распространяют огонь и токсичный дым. При прокладке через межэтажные перекрытия не требуется осуществления специальных противопожарных мероприятий.

Низкий коэффициент теплового расширения чугуна, который составляет 0,0104 мм/м·°C позволяет монтировать систему без устройств для компенсации теплового линейного удлинения.

Традиционная раструбная система канализации имеет такие недостатки, как низкая герметизация в местах соединения, сложность проведения ремонта при необходимости.

В середине ХХ века началась разработка канализационной системы из чугунных труб, которая была лишена недостатков раструбной системы. Такая система должна быть надежной и обеспечивать качественный отвод сточных вод. Безраструбная канализация стала развиваться в Европе в конце 1960-х. Она зарекомендовала себя наилучшим образом в эксплуатации и отвечает современным требованиям, предъявляемым к канализационным системам:

  • удобство монтажа и эксплуатации (проведения ремонтных работ) вследствие модульности системы, что позволяет оптимизировать временные затраты;
  • высокая герметичность соединений;
  • снижение риска продольных смещений.

Чугунная канализация безраструбного типа – это канализационная система, выполненная из литого чугуна, в которой соединение фасонных частей и труб производится стык в стык и выполняется с помощью хомутов, укомплектованных манжетами из химически стойких материалов.

Отсутствие раструбов позволяет обеспечить более высокую герметичность стыков и соединений, исключает применение дополнительных уплотняющих материалов и делает элементы системы более легкими и универсальными.

Внутренняя часть безраструбной чугунной канализации чаще всего обработана эпоксидной смолой, защищающей трубы от агрессивного воздействия рабочей среды и повреждений различного типа, включая механические.

Благодаря эпоксидному покрытию трубы и фитинги эффективно противостоят агрессивному химическому воздействию среды, способствуют уменьшению общего гидравлического сопротивления системы и в значительной степени предотвращают образование отложений.

Требования к техническим характеристикам чугунных безраструбных труб изложены в следующих нормативных документах: ГОСТ 6942–98 «Трубы чугунные канализационные и фасонные части к ним. Технические условия», EN877 «Чугунные трубы и фитинги, соединения и комплектующие детали для удаления воды из зданий. Требования, методы испытаний и обеспечение качества» и DIN19522 «Чугунные трубы и фитинги без соединительной муфты».

Европейский стандарт DIN EN877, в соответствии с которым производятся системы чугунной безраструбной канализации, включает в себя требования относительно материалов, размеров (в том числе допустимых отклонений), механических свойств, характеристик, качества покрытия труб и фасонных частей.

Системы безраструбных чугунных труб подразделяются на два основных типа в зависимости от назначения и места прокладки:

1) трубы и изделия для внутренних систем канализации:

  • SML предназначены для отведения хозяйственно-бытовых сточных вод,
  • KML предназначены для отведения сточных вод, содержащих агрессивные вещества. Рекомендованы для использования в медицинских учреждениях, заведениях общепита, гостиницах, а также для отвода производственных стоков. Отличаются наличием дополнительного внешнего оцинкованного покрытия, а также утолщенным внутренним эпоксидным покрытием,
  • VML-системы с защитой от воздействия конденсата. Трубопроводы, покрытые сверху слоем изоляции, защищенным стальным кожухом. Предназначены для неотапливаемых помещений, например складов, а также для отвода дождевой и талой воды. В некоторых случаях возможна прокладка снаружи здания;

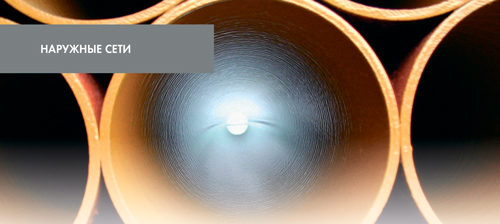

2) трубы и изделия для наружных канализационных сетей – система отвода стоков от зданий и сооружений и доставки их к коллектору:

  • TML предназначены для отвода сточных вод от выпусков из зданий, обычно прокладываются в грунте,
  • BML предназначены для отвода ливневых и талых вод от мостов, путепроводов и других подобных сооружений.

Соединение трубных элементов для чугунной канализации выполняется с помощью хомутов, которые состоят из двух частей:

  • хомут, выполненный из нержавеющей стали высокого качества;
  • резиновая манжета, выполненная из материала, устойчивого к негативному влиянию различных стоков.

Существует два типа хомутов: Rapid (с одним винтом) и CV (с двумя винтами).

Хомуты, которые используют для сборки безраструбной чугунной канализации, бывают двух типов:

  • усиливающие. Могут выдерживать большую нагрузку, что делает возможным их использование при монтаже напорных канализационных сетей. Крепление таких хомутов выполняется поверх трубного изделия;
  • соединительные. Используются для монтажа канализаций, в которых рабочая среда не имеет высокого давления. С помощью хомутов замена поврежденных участков трубопровода выполняется за короткий промежуток времени с минимальными затратами. Для этого необходимо ослабить хомуты и выполнить необходимые работы по демонтажу.

Снаружи трубы покрыты грунтовкой красно-коричневого цвета, толщина слоя которой составляет 40 микрон. Внутренняя поверхность покрыта эпоксидной модифицированной смолой желтого цвета. Толщина этого слоя равна 130 микрон. Для изготовления хомутов используются особый вид резины (EPDM) и стабилизированная сталь.

Изначально система безраструбной канализации разрабатывалась как безнапорная, однако это не исключает возможности использования ее в качестве напорного ливнестока либо напорной канализации. Для придания соединениям стойкости к внутреннему давлению применяются специальные усиливающие хомуты, которые устанавливаются поверх соединительных.

Материал подготовила Н. А. Шонина, преподаватель МАрхИ.
