Новое будущее – вода в качестве хладагента

The New Future Water as Refrigerant

Keywords: refrigerant, chiller, cooling capacity

Refrigerants always were and still remain one of the essential elements of a cooling system. As you know, Montreal Protocol was signed in Canada in 1987, and it limits the use and production of ozone depleting substances, including refrigerants. That has required replacement of the process gases used in many areas of our life. The first stage included refusal of such substances as R12 and R22. In the nearest future the same will be done for other popular refrigerants – R407, R410, R134, as is required by the so called Kigali Agreement. It was adopted and ratified in EU, and introduces the special requirements for reduction of use of the three refrigerants named above in Europe (F-GAS Directive).

Описание:

Одним их основополагающих элементов системы охлаждения были и остаются хладагенты. Как известно, в 1987 году в Канаде был подписан Монреальский протокол, которым ограничивается потребление и производство озоноразрушающих веществ, в том числе хладагентов. Это потребовало замены технологических газов, используемых во многих сферах деятельности. На первом этапе отказались от таких составов, как R12 и R22. В скором времени та же участь постигнет и другие популярные хладагенты – R407, R410, R134, что обусловлено так называемой Кигалийской поправкой. Она была принята и ратифицирована в ЕС и вводит режим особых требований по сокращению использования в Европе трех упомянутых выше хладагентов (F-GAS Derective).

Новое будущее – вода в качестве хладагента

Одним их основополагающих элементов системы охлаждения были и остаются хладагенты. Как известно, в 1987 году в Канаде был подписан Монреальский протокол, которым ограничивается потребление и производство озоноразрушающих веществ, в том числе хладагентов. Это потребовало замены технологических газов, используемых во многих сферах деятельности. На первом этапе отказались от таких составов, как R12 и R22. В скором времени та же участь постигнет и другие популярные хладагенты – R407, R410, R134, что обусловлено так называемой Кигалийской поправкой. Она была принята и ратифицирована в ЕС и вводит режим особых требований по сокращению использования в Европе трех упомянутых выше хладагентов (F-GAS Derective).

Понимая динамику изменения европейских норм и экологических требований, в 2015 году компания Efficient Energy предложила новое революционное решение, в котором вода используется в качестве хладагента. Холодильная машина eChiller – единственный в мире чиллер, использующий воду в качестве хладагента (R718), благодаря чему является экологически безопасной и имеет высокий уровень энергоэффективности.

С 2006 года компания Efficient Energy ведет инновационные разработки в данном направлении, и уже сейчас есть ряд успешно реализованных проектов в Европе. Головной офис компании расположен в Мюнхене (Германия).

Особенности и принцип работы чиллера

eChiller – идеальное решение, отвечающее требованиям регламента ЕС о фторсодержащих газах, директивам по экодизайну и учитывающее ожидаемые тенденции в системах охлаждения и оптимизации энергозатрат. Благодаря высокому уровню энергосбережения и использованию воды в качестве хладагента установка отвечает даже самым строгим директивам, так как не применяется ни одна типичная для традиционных чиллеров система, которая может существенно влиять на окружающую среду и показатели безопасности в результате эксплуатации и обслуживания оборудования.

 «Это совершенно новый продукт, не похожий на привычные системы. Уникальная запатентованная система холодильного модуля, внутри которого протекает термодинамический цикл с использованием воды. В двух словах – принцип работы следующий: вода в испарителе находится под давлением, близким к состоянию вакуума, физические свойства воды изменяются, в результате чего температура кипения становится ниже, и тогда она может выступать в качестве хладагента. Такой процесс позволяет добиться высокой энергоэффективности. Данные чиллеры поддерживают фрикулинг, а также способны работать в смешанном режиме и обеспечивать комфортную температуру выходящей воды. В случае с eChiller, чтобы снять тепловую нагрузку, необходимы также наружные блоки – градирни», – рассказал Сергей Зеленков, технический директор компании HTS.

Данный чиллер имеет четыре типоразмера и доступен с холодопроизводительностью в диапазоне от 20 до 45 кВт, а за счет блочно-модульного исполнения холодопроизводительность может быть увеличена более чем на 300 кВт.

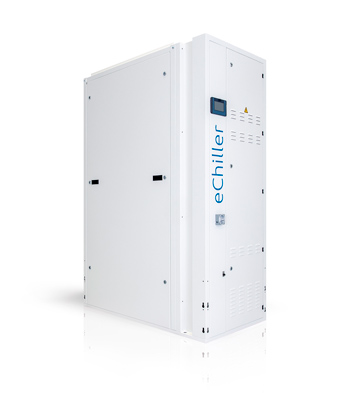

eChiller

Холодильная машина вырабатывает холод посредством прямого испарения воды в разреженной среде. Цикл водяного охлаждения реализуется в пластинчатых теплообменниках, которые отделяют контур охлаждения от охладителей и другого оборудования системы.

Система подключает модули в зависимости от температуры охлаждающей воды, обеспечивая требуемые температуры для охлажденной воды и параметры холодопроизводительности при минимальном энергопотреблении.

Что касается турбокомпрессора, то это собственная разработка производителя Efficient Energy. Он обладает низкими пусковыми токами, имеет бесступенчатое регулирование мощности, работает с низким уровнем шума и отсутствует вибрация.

«Так как в системе отсутствуют какие-либо синтетические хладагенты, нормы DIN EN378 в данном случае не применяются, поэтому профилактического обслуживания 1 раз в год будет достаточно. Кроме этого, возможно использовать удаленный доступ к программ-ному обеспечению, который позволяет эффективно контролировать параметры системы и, если нужно, отрегулировать установки для предотвращения критических отказов. Внутренние испытания нового чиллера в непрерывном режиме на протяжении года показали, что время жизненного цикла eChiller эквивалентно промышленному стандарту на рынке», – прокомментировала Камилла Куфловски, представитель компании Efficient Energy.

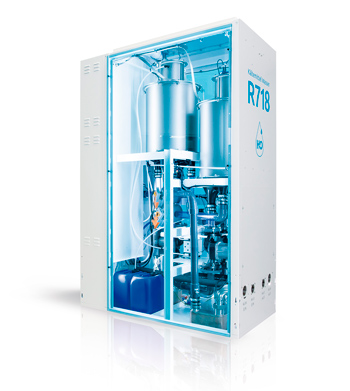

eChiller

Холодильная машина eChiller идеально подходит для охлаждения промышленных объектов, помещений распределительных щитов и оборудования технических зданий, а также центров обработки данных. В европейских странах, а в особенности в Германии, данное оборудование уже достаточно широко используется, в том числе такими компаниями мирового уровня, как Siemens, British Telecom, Combitherm GmbH, Центр авиации и космонавтики в Германии и другими. Одним из решающих факторов в данном случае выступает возможность уменьшить выбросы парниковых газов, а также высокая производительность и эффективность системы с использованием интегрированной функции свободного охлаждения.

вода в качестве хладагента

Реализованные проекты с eChiller

В 2016 году компания Efficient Energy реализовала проект на базе новой холодильной установки eChiller для крупнейшего банка Германии. Задачей являлось охлаждение центра обработки данных высокой производительности с максимальной холодопроизводительностью в 70 кВт и температурой в холодном коридоре, не превышающей максимальное значение в 25 °C. Особенной характеристикой проекта являлось последовательное увеличение холодопроизводительности по причине постепенного расширения серверов. Трудной задачей была изначальная холодопроизводительность примерно в 8–10 кВт, что соответствовало примерно 10–15 % на конец периода максимальной вторичной тепловой нагрузки.

В ходе разработки системы вопрос производительности системы охлаждения в сочетании с вопросами экономии пространства помещения и свободного охлаждения стал приоритетным требованием. Охлажденный воздух к серверам подавался через межрядные кондиционеры с раздачей воздуха в две стороны. Производительность охлаждения в 70 кВт достигалась с помощью eChiller.

Характеристики eChiller соответствовали всем указанным требованиям (см. табл.). С холодопроизводительностью в 35 кВт чиллер обеспечивал достаточный запас мощности по сравнению со стандартным охладителем.

Требования по объему охлаждения увеличились за последние 18 месяцев с 12 кВт/ч до среднего значения в 18 кВт/ч. В настоящий момент нагрузка в помещении уже достигла 30 кВт и годовой запас СОР системы охлаждения составил более 18 (кВт/кВт).

Холодо-
производительность
30 кВт
(постепенно
увеличивается)
Заданная
температура
Температура
охлажденной
воды 19 ° C
Хладагент R718 (Вода)
Температура
подвода
холодоносителя
40 °C
Уровень шума 68,6 дБ (A),
на расстоянии 5 м –
42 дБ (A)
Дублирующее
охлаждение
Сухой охладитель с
воздушным конденсатом

С 2019 года данное решение доступно в России. Эксклюзивным дистрибьютором является компания HTS, которая более 10 лет поставляет прецизионные кондиционеры и чиллеры немецкой марки STULZ.

вода в качестве хладагента

www.h-ts.ru
