Коллекторный узел Honeywell поквартирного учета тепловой энергии типа MDU: впечатляющая компактность, гарантированное качество

Описание:

Honeywell, многоотраслевая промышленно-технологическая корпорация, входящая в список Fortune 100 ведущих мировых компаний, представляет на российском рынке свою новую разработку – распределительный коллекторный узел поквартирного учета тепловой энергии типа MDU(узел этажный распределительный).

Коллекторный узел Honeywell поквартирного учета тепловой энергии типа MDU: впечатляющая компактность, гарантированное качество

Honeywell, многоотраслевая промышленно-технологическая корпорация, входящая в список Fortune 100 ведущих мировых компаний, представляет на российском рынке свою новую разработку – распределительный коллекторный узел поквартирного учета тепловой энергии типа MDU (узел этажный распределительный).

Коллекторный узел Honeywell

Согласно Федеральному закону от 23.11.2009 N 261-ФЗ (ред. от 29.07.2017) «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации», многоквартирные дома, вводимые в эксплуатацию с 1 января 2012 года после осуществления строительства или реконструкции, должны быть оснащены дополнительно индивидуальными приборами учета используемой тепловой энергии, а многоквартирные дома, вводимые в эксплуатацию с 1 января 2012 года после капитального ремонта, должны быть оснащены индивидуальными приборами учета используемой тепловой энергии при наличии технической возможности их установки. В связи с этим возникает необходимость обратиться к приборам, максимально облегчающим работу по учету тепловой энергии, а также отвечающим всем нормативам безопасности.

Коллектор Honeywell типа MDU представляет собой узел для монтажа в многоквартирных домах, через который подключаются от 2 до 6 квартир на этаже. Он обеспечивает функции подключения индивидуальных квартир к системе измерения расхода, регулирования перепада давления и пропускной способности, а также распределения теплоносителя по квартирам.

Принцип действия

На основе многоуровневого анализа проектировщиками было выявлено: с точки зрения учета тепла для каждого потребителя наилучшей является система учета отопления с поквартирной горизонтальной разводкой, подключаемая к вертикальным стоякам, чаще всего проходящим в местах общего пользования. Коллекторный узел, с одной стороны, присоединяется к стояку системы отопления, с другой стороны, к выходам коллектора подключаются поквартирные горизонтальные участки системы отопления.

Коллекторный узел

1. Вводной шаровой кран.
2. Сетчатый фильтр с дренажным краном.
3. Автоматический балансировочный клапан-регулятор перепада давления Kombi-Auto.
4. Вспомогательный запорно-присоединительный клапан Kombi-S.
5. Ручной балансировочный клапан Kombi-3-plus (синий) для настройки ограничения расхода на каждую квартиру.
6. Шаровой кран для подключения датчика температуры Ду 20.
7. Шаровой кран Ду 15.
8. Подающий распределительный коллектор.
9. Обратный распределительный коллектор.
10. Воздухоотводчик.
11. Шаровой кран Ду 15 для подключения компрессора.
12. Пластиковая вставка.

На входе в коллектор стоит автоматический балансировочный клапан-регулятор перепада давления V5001P Kombi-Auto (номер 3 на схеме), который предназначен для поддержания гидравлического баланса путем сохранения перепада давления на потребителе на постоянном предварительно настроенном уровне (в условиях изменяющегося расхода) в гидравлических отопительных и охлаждающих системах.

Вспомогательный запорно-присоединительный клапан V5001S Kombi-S (номер 4 на схеме) предназначен для перекрытия трубопроводов в жилых или коммерческих гидравлических системах отопления и охлаждения.

Статический балансировочный клапан с функцией перекрытия потока V5010 Kombi-3-Plus синий (номер 5 на схеме) предназначен для ручной балансировки расхода в системах с постоянным и переменным расходом с целью приведения к единому уровню сопротивления на разных участках системы. Предпочтительное место установки клапана — обратный трубопровод контуров отопления. Также клапан может устанавливаться на подающих трубопроводах.

Коллекторный узел обеспечивает контроль и учет потребления тепловой энергии при установке теплосчетчиков вместо пластиковых вставок (номер 12 на схеме), установленных на трубопроводах обратного теплоносителя (теплосчетчики не входят в базовую комплектацию). Если воспользоваться опцией и заказать к коллекторному узлу ультразвуковые счетчики Honeywell со встроенным M-Bus протоколом, то поставщик энергии может удаленно, без необходимости прямого доступа к приборам, производить считывание данных с измерительных устройств с целью последующего выставления счета.

Коллекторный узел

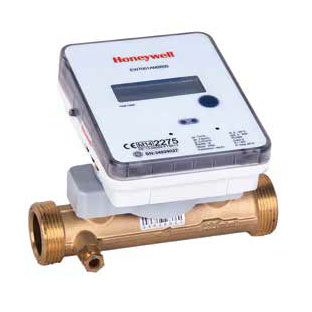

ТЕПЛОСЧЕТЧИК УЛЬТРАЗВУКОВОЙ СЕРИИ EW7001, ДУ15

Конкурентные преимущества

Среди ключевых преимуществ коллекторного узла Honeywell: исключительная компактность и экономия пространства, разумная цена при гарантированном высоком качестве шкафов на уровне мировых стандартов, продуманная конструкция.

Коллектор Honeywell имеет плюсы для проектировщиков инженерных систем: он является одним из самых компактных продуктов на российском рынке, выпускается в модификациях от 2 до 6 отводов (левое и правое исполнение) с возможностью крепления непосредственно в строительную нишу, также по желанию можно использовать встраиваемый металлический шкаф или пристенный шкаф. Эстетическая привлекательность исполнения и различные конфигурации являются дополнительными аргументами за безопасное и качественное применение продукта.

Одной из особенностей коллектора поквартирного учета тепловой энергии Honeywell является наличие ручного воздухоотводчика. В начале отопительного сезона службы эксплуатации обязаны проверить готовность системы отопления к работе, в частности, исключить возможность утечек или образования воздушных пробок. Автоматические воздухоотводчики сравнительно быстро выходят из строя, в результате при повторном запуске в следующем отопительном сезоне возникает проблема удаления воздуха из системы. Помимо этого, работает автоматический воздухоотводчик или нет, не всегда можно определить с первого взгляда. Поэтому ручной воздухоотводчик в конструкции Honeywell обеспечивает высокую надежность и удобство обслуживания.

Важным конструктивным элементом является шаровой кран для подключения компрессора с целью продувки и дренирования системы на горизонтальном участке.

Конструкция узла обеспечивает легкий и удобный доступ ко всем настроечным элементам, что облегчает процесс наладки и запуска системы.

Гарантированное качество сборки за более доступную цену

Система гарантии качества Honeywell обеспечивает в ходе многоуровневого процесса создания продукта тестирование не только отдельных критических узлов, но и всей конструкции в целом с учетом требований и особенностей каждой страны. В соответствии со стандартами компании-производителя продукт перед выходом на российский рынок прошел ряд испытаний – вибрационные, акустические, гидравлические и другие.

Корпорация Honeywell начала выпуск распределительных коллекторных узлов для многоквартирных домов на своем локальном производстве — заводе «Газэлектроника», ведущем предприятии России по производству газоизмерительного оборудования. Важно отметить, что балансировочные клапаны Honeywell производятся в Чехии и Германии. Тем более важно, что распределительный коллекторный узел Honeywell обеспечивает заказчику более доступную цену за счет локальной сборки при сохранении высокого качества в соответствии с мировыми стандартами.

Помимо вышеперечисленного, производитель предлагает хорошую гарантию на продукт — 2,5 года.
