Компенсация температурных расширений

Любые перемещения, возникающие вследствие внешних воздействий на трубопровод (например, сейсмических и др.), должны быть учтены при его проектировании, также следует учитывать и температурное расширение трубопроводов.

Строительные изделия, такие как трубы, оборудование, строительные конструкции, изменяют свои размеры в результате изменения температур. В настоящей статье затронуты вопросы компенсации теплового расширения и сжатия трубопроводов.

Вследствие изменения температуры рабочей среды в трубах возникают температурные напряжения, которые могут передаваться на арматуру, насосное оборудование и т.д. в виде реактивных сил и моментов. Это создает потенциальную опасность разгерметизации стыков, разрушения арматуры или оборудования.

Три наиболее часто используемых способа компенсации перемещений трубопроводов:

  1. установка компенсатора;
  2. применение эффекта самокомпенсации;
  3. установка металлорукава.

Выбор способа компенсации зависит от вида системы трубопроводов, ее схемы, а также от особенностей ландшафта, наличия рядом других коммуникаций и прочих условий.

Перечисленные выше примеры представлены в качестве общих инженерных решений и не должны рассматриваться как единственно верные для конкретной системы трубопроводов. Мы будем рассматривать способ компенсации расширения прямолинейных участков трубопроводов при помощи осевых сильфонных компенсаторов.

Расширение трубопроводов

Первым шагом для решения вопроса компенсации температурных перемещений является вычисление точного изменения длины участков трубопроводной системы в соответствии с предъявляемыми условиями безопасности.

Определение (расчет) теплового расширения трубопровода производится по следующей формуле:

∆L = а × L × ∆t,

где а – коэффициент температурного расширения, мм/ (м·°С);
L – длина трубопровода (расстояние между неподвижными опорами), м;
∆t – разница значений между максимальным и минимальным значениями температур рабочей среды, °С.

Коэффициент температурного расширения берется из таблицы линейного расширения труб из различных материалов.

Как видно из таблицы, наиболее подвержены температурному расширению трубопроводы из полимерных материалов, в связи с этим способы компенсации полимерных труб несколько отличаются от способов компенсации стальных.

Значения коэффициента линейного расширения являются усредненными для каждого вида материала. Эти значения не должны применяться для расчетов трубопроводов из других материалов. Коэффициенты растяжения в разных источниках могут различаться на 5% и более, поскольку их вычисления проводятся при разных условиях и различными методами. Желательно применять для расчетов коэффициент линейного расширения, который представлен в технической документации производителя труб.

Рассмотрим реальный пример.

Возьмем прямолинейный участок трубопровода диаметром 219 мм из черной углеродистой стали длиной 100 м. Максимальная температура tmax = 140 °С, минимальная tmin = –20 °С.

Производим расчеты:
∆t = 140 – (–20) = 160 °С,
изменение длины трубопровода:
∆L = 0,0115 × 160 × 100 = 184 мм.

Полученный результат говорит о том, что трубопровод при заданных значениях меняет свою длину на 184 мм. Для обеспечения правильной работы трубопровода подходит осевой сильфонный компенсатор условным диаметром 200 мм и компенсирующей способностью 200 мм (например, КСО 200–16–200). При подборе данного типоразмера компенсатора имеется запас компенсирующей способности, а это положительно скажется на сроке работы трубопровода.

В случае, если полученное значение ∆L будет превышать значение компенсирующей способности производимых типоразмеров компенсаторов, то следует уменьшить длину участка трубопровода между двумя неподвижными опорами пропорционально имеющейся компенсирующей способности, а затем подобрать необходимый сильфонный компенсатор, пользуясь вышепредставленным расчетом.

Таблица
Материал трубопровода Коэффициент линейного
расширения, мм/(м·°C)
Чугун 0,0104
Сталь нержавеющая 0,011
Сталь черная и оцинкованная 0,0115
Медь 0,017
Латунь 0,017
Алюминий 0,023
Металлопластик 0,026
Поливинилхлорид (PVC) 0,08
Полибутилен  (PB) 0,13
Полипропилен (PP-R 80 PN10 и PN20) 0,15
Полипропилен (PP-R 80 PN25 алюминий) 0,03
Полипропилен (PP-R 80 PN20 стекловолокно) 0,035
Сшитый полиэтилен (PEX) 0,024

Установка сильфонных компенсаторов

Цель установки сильфонного компенсатора – это поглощение теплового расширения трубы. Обычно температура рабочей среды (жидкости) является основным источником изменения размеров трубопровода, однако в некоторых случаях температура окружающей среды может вызвать тепловое движение трубопровода, т.е. его удлинение или сжатие.

Рекомендации по установке

1. Устанавливая сильфонные компенсаторы, следует проверить соответствие их основных параметров указанным в проекте, таких как

  • диаметр Ду, мм;
  • давление Ру, МПа;
  • компенсирующая способность, мм.

2. Диаметр и давление трубопровода должны соответствовать выбираемому компенсатору.

3. При установке сильфонных компенсаторов необходимо монтировать не более одного компенсатора на участке трубопровода между каждыми двумя последовательно стоящими неподвижными опорами.

4. Скользящие опоры должны быть охватывающими (хомуты, рамочные и др.). Они не должны создавать большую силу трения. Целесообразно применение фторопластовых прокладок и т.п. При движении труб не должно быть заклиниваний и перекосов.
Максимальный размер люфтов для Ду ≤ 100 мм – 1 мм, а для Ду ≥ 125 мм – 1,6 мм.

5. При проведении расчетов трубопроводов необходимо учитывать влияющие силы (силы трения, силы упругости сильфонов и др.).

6. При выборе места установки сильфонных компенсаторов нужно выбрать наиболее оптимальный вариант их расположения на трубопроводе.

7. При опрессовке труб давление не должно превышать 1,25 × Ру.

8. Процесс опрессовки проводить только после полного монтажа трубопровода.

9. Напряжения скручивания, угловые усилия, поперечные перемещения должны быть полностью исключены на участке трубопровода, на котором установлен осевой сильфонный компенсатор.

Определение точек установки компенсаторов и направляющих опор для трубы

Для обеспечения правильной работы трубопровода в рабочем режиме следует разделить систему на отдельные участки с целью установки на них сильфонных компенсаторов. Основная задача компенсаторов – контроль расширения трубопровода между неподвижными опорами, перемещение должно происходить строго в осевом направлении для обеспечения жесткости конструкции.

Неподвижные же опоры предназначены для приема всех сил, действующих на трубопроводе.

Направляющие (скользящие) опоры для труб обеспечивают выравнивание движения сильфона компенсатора и предотвращают смещение относительно оси трубопровода. При отсутствии направляющих опор сильфонный компенсатор, обладающий высокой гибкостью в сочетании с внутренним давлением, может потерять устойчивость и деформироваться, что может привести к выходу из строя трубопровода.

Основная рекомендация состоит в установке осевого сильфонного компенсатора рядом с неподвижной опорой. Обычно осевой сильфонный компенсатор устанавливают на расстоянии не более 4Ду от неподвижной опоры. Данное условие обусловлено обеспечением жесткости конструкции.

Соблюдая правила монтажа сильфонных компенсаторов, вы продлите до максимума срок службы трубопровода, что сэкономит средства на его неплановый ремонт.

Схемы установки осевых сильфонных компенсаторов

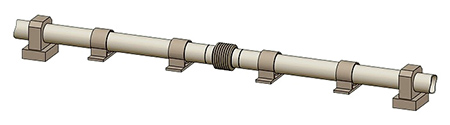

Компенсатор в середине прямого участка трубопровода

Компенсатор в середине прямого участка трубопровода

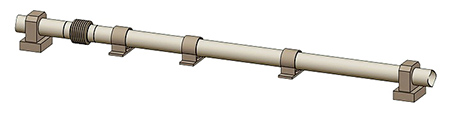

Компенсатор в крайнем положении прямого участка трубопровода

Компенсатор в крайнем положении прямого участка трубопровода

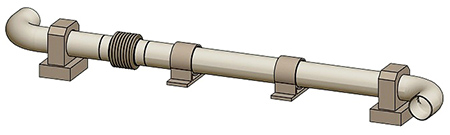

Компенсатор на прямом участке Z-образного участка трубопровода

Компенсатор на прямом участке Z-образного участка трубопровода

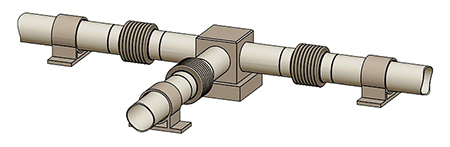

Компенсатор на Т-образном участке трубопровода

Компенсатор на Т-образном участке трубопровода

Расстояния между компенсатором и опорами трубопровода

Первая направляющая опора должна быть расположена на расстоянии не более 4 диаметров труб от сильфонного компенсатора. Расстояние между первой и второй направляющими 14 диаметров трубы.

L1 = 4Ду (максимум).
L2 = 14Ду (максимум).
L3 см. график – максимальное расстояние между осями направляющих опор.

Максимальное рекомендуемое расстояние между скользящими опорами приведено на графике. На нем отображена зависимость расстояния между опорами и давления в системе от диаметра трубопровода.

Данные расстояния получены в результате расчетов трубопровода на прочность и устойчивость и являются стандартными.

Правильное расположение компенсаторов КСО, неподвижных и направляющих опор и влияние направляющих (скользящих) на состояние трубопровода при температурном расширении показаны на рисунке ниже.

Самокомпенсация трубопроводов

Наряду с использованием современных компенсаторов целесообразно применять эффект естественной компенсации или так называемой самокомпенсации. Этот эффект применим для любых способов прокладки теплосетей и широко используется на практике.

Эффект самокомпенсации или естественной компенсации термических расширений за счет упругости самого трубопровода применяется на участках, где трасса меняет свое направление (поворачивает).

Преимущество использования самокомпенсации:

  • простота устройства;
  • снижение затрат на специальные компенсаторы;
  • надежность;
  • отсутствие надзора и ремонта;
  • отсутствие нагруженности опор.

Для осуществления эффекта естественной компенсации не требуется большого количества труб и специализированных опорных металлоконструкций. Снижение затрат на дополнительные металлоконструкции также может обеспечить установка сильфонных компенсаторов.

Грамотный проект трассировки трубопровода должен учитывать экономическую составляющую, т.е. должен быть выбран такой вариант, при котором система будет максимально надежной и простой в обслуживании при минимальных затратах на материал и работу.

Такой проект должен в первую очередь в максимальной степени использовать все естественные повороты и изгибы трубопроводов для компенсации температурных изменений труб. Рекомендуется применять сильфонные компенсаторы только после использования эффекта самокомпенсации или естественной компенсации.

Компенсаторы используют лишь в тех случаях, когда нет возможности применить эффект самокомпенсации, то есть при наличии длинных прямолинейных участков и также сложившихся условий расположения объектов и проходящих рядом коммуникаций.

Рисунок (подробнее)

Расположение опоры относительно компенсатора

Рисунок (подробнее)

Зависимость расстояния между опорами и давления в системе от диаметра трубопровода

Рисунок (подробнее)

Правильное расположение компенсаторов КСО, неподвижных и направляющих опор и влияние направляющих (скользящих) на состояние трубопровода при температурном расширении

Недостатки использования самокомпенсации

  • Преимущественное поперечное перемещение нагружаемых частей трубопровода, из-за которого необходимо увеличение размеров непроходных каналов, а также затрудняющее применение при прокладке трубопроводов засыпной изоляции и бесканальной прокладки.
  • Габариты трубопровода с применением самокомпенсации и размеров плеч трубопровода при самокомпенсации определяют специальными расчетами на компенсацию. Произведенные расчеты длины плеча затем используют для вычисления эффекта бокового или углового смещения трубопровода. Его величина обязательно должна быть несколько меньше, чем размер канала (с запасом не менее 50 мм) между наружной частью трубы и внутренней стенкой строительной конструкции. Наибольшее смещение при естественной компенсации – это смещение в месте поворота трубопровода.
  • В случае бесканальной прокладки трубопроводов в местах изменения направления трубопровода предусматривают так называемые непроходные каналы, размеры которых рассчитывают по формулам.
  • Расчет применения самокомпенсации трубопровода применим как для привычных всем Z-образных, П-образных и Г-образных компенсаторов, так и для других видов конструкций трубопровода.

П-образный или сильфонный компенсатор?

Не раз проектировщики сталкивались с вопросом «Какой компенсатор поставить – П-образный или сильфонный?»

Отвечая на этот вопрос, мы пришли к выводу, что в большинстве случаев следует устанавливать сильфонные компенсаторы.

Применение П-образных компенсаторов, расположенных вертикально и горизонтально, при прокладке трубопроводов различного назначения бывает неэффективным. Увеличение их количества не решает проблему безопасности, поскольку при движении поверхности земли (грунта) нет возможности определить, в какой точке и в какую сторону будут действовать силы на трубопровод. В большинстве случаев можно только предположить, в какую сторону будет двигаться грунт, и расположить два компенсатора горизонтально и вертикально.

Если идеализировать ситуацию, то необходимо чтобы П-образные компенсаторы устанавливали в одной точке через каждые 15–30° (от 0 до 180° – см. рис.) для осуществления «полной» компенсации. Проблема решается путем применения в данной ситуации всего одного сильфонного компенсатора.

Выше была рассмотрена ситуация с надземной прокладкой трубопровода. Для подземной прокладки существуют специальные сильфонные компенсаторы для газо- и нефтепроводов, их установка в определенных точках дает возможность обходиться без дорогих подземных железобетонных каналов. Таким образом, применение сильфонных компенсаторов экономит деньги и время без ущерба качества работы трубопроводов.
