Автоматизированная система контроля и управления инженерным оборудованием

Панфиловского района Зеленоградского АО г. Москвы

В. Н. Кирюхин, заместитель префекта Зеленоградского АО г. Москвы;

В. П. Мельников, главный конструктор ГЦП «Электронная Москва», советник префекта по информатизации Зеленоградского АО г. Москвы;

И. А. Калинин, заместитель генерального директора МНПП «Сатурн»

Назначение

Единая автоматизированная система диспетчерского контроля и управления инженерным оборудованием зданий и сооружений (ЕАСДКиУ) предназначена для:

- контроля состояния и управления инженерным оборудованием зданий и сооружений;

- организации централизованного учета потребления тепловой и электрической энергии, холодной воды и газа;

- реализации оперативного управления работой установленного оборудования, создание каналов оперативной связи диспетчера ОДС с диспетчерскими соответствующих служб города;

- обеспечения технической возможности предоставления инженерным службам города интересующей их информации о текущем состоянии и статистики изменений контролируемых параметров.

Информация о функционировании инженерного оборудования, полученная при помощи системы ЕАСДКиУ может оказаться полезной для организации работы контрольно-ревизионных служб города (Госгортехнадзора, Энергонадзора и других). Используемая аппаратура обеспечивает необходимую степень защиты информации от несанкционированного чтения и изменения в процессе ее передачи.

Система ЕАСДКиУ включает в себя:

- комплект первичных преобразователей (датчики и исполнительные устройства), контролирующих состояние инженерного оборудования;

- приемо-контрольные и управляющие устройства, предназначенные для преобразования сигналов первичных преобразователей в сигналы домовой сети передачи информации;

- устройства накопления, обработки и отображения информации;

- линий связи, обеспечивающих информационное взаимодействие оборудования системы;

- программное обеспечение, реализующее алгоритм работы системы.

Основные характеристики

Перечень параметров, контроль которых обеспечивает система ЕАСДКиУ, перечислен в табл. 1.

Таблица 1 (показать таблицу)

Перечень параметров, контролируемых системой ЕАСДКиУ



При использовании дополнительных первичных преобразователей возможно расширение функциональных возможностей системы ЕАСДКиУ за счет контроля дополнительных параметров, таких как:

1) газовоздушная и экологическая безопасность, обнаружение опасных концентраций:

- появление метана и газов бензольной группы;

- появление радона;

- превышение радиационного фона;

- превышение ПДК вредных веществ в воздухе;

- превышение ПДК вредных веществ в питьевой воде;

- появление повышенной влажности;

2) электробезопасность:

- состояние защитного заземления;

- сопротивление изоляции проводов и кабелей;

- состояние плавких вставок;

- состояние автоматических выключателей;

- контроль фаз и параметров питающей сети;

3) техническая безопасность:

- состояние систем вентиляции и кондиционирования;

- контроль деформаций строительных частей;

- контроль деформаций и повреждений трубопроводов;

4) социальная безопасность (требует нормативно-законодательного подкрепления):

- контроль параметров систем жизнеобеспечения, обеспечивающих качество проживания: отключение и искажения напряжений питания, давление холодной и горячей воды в критических, контрольных точках зданий и местах социальных жалоб населения;

- контроль превышения допустимого уровня шума (акустического фона), в том числе с 23:00 до 6:00;

- контроль работы освещения и уровня освещенности прилегающих территорий, подъездов и лестничных клеток;

- кнопки функционального экстренного адресного вызова (милиция, пожарные, скорая медицинская, социальная помощи, служба спасения);

- информационная поддержка кардиобольных и новорожденных;

- виброакустический контроль мест потенциального нарушения общественного порядка.

Описание работы системы

Структурная схема системы ЕАСДКиУ изображена на рис. 1.

Рисунок 1. (подробнее)

Структурная схема системы ЕАСДКиУ

Домовой регистратор представляет собой промышленный компьютер, обеспечивающий взаимодействие с приемо-контрольными и управляющими устройствами, подключенными к внутридомовой сети. Домовой регистратор производит периодический опрос, первичную обработку, накопление и преобразование информации о состоянии инженерного оборудования дома.

Для передачи информации между домовыми регистраторами, сервером баз данных и автоматизированным рабочим местом могут быть использованы любые каналы, поддерживающие передачу данных по протоколу TCP/IP (телефонные коммутируемые и физические линии, оптоволоконные линии связи, сети Ethernet и т. п.).

Для передачи данных по внутридомовой сети используется информационный протокол СОС-95, обеспечивающий двухсторонний обмен информацией между устройствами сети, передачу напряжения питания подключенных к ней устройств. Один сегмент внутридомовой сети охватывает одно или несколько компактно расположенных зданий. Для организации внутридомовой сети используется коаксиальный кабель RG-58.

Сервер баз данных представляет собой компьютер, предназначенный для приема и передачи, накопления и статистической обработки информации, полученной от нескольких десятков-сотен домовых регистраторов и автоматизированных рабочих мест, размещенных на территории контролируемого района. Сервер обеспечивает предоставление интересующей информации для отображения на автоматизированных рабочих местах диспетчера ОДС и автоматизированных рабочих местах инженерных служб. Интерфейс информационного взаимодействия с сервером баз данных (аппаратная и программная реализация обмена данными) стандартизован и открыт для написания программного обеспечения специализированных автоматизированных рабочих мест в случае появления необходимости в них.

Автоматизированные рабочие места диспетчера ОДС и инженерной службы представляют собой персональные компьютеры с соответствующим программным обеспечением, выполняющим функции отображения состояния и дистанционного управления контролируемым оборудованием. Кроме того, автоматизированное рабочее место при необходимости обеспечивает автоматизацию заполнения, приема, передачи и контроля исполнения заявок на выполнение работ по ремонту и периодическому обслуживанию инженерного оборудования дома.

Структурная схема построения внутридомовой сети изображена на рис. 2.

Рисунок 2. (подробнее)

Структурная схема построения внутридомовой сети

Датчики и исполнительные устройства контроля состояния инженерного оборудования подсоединены к домовому регистратору по информационным сетям ProfiBus-DP и СОС-95, проложенным по одному или нескольким контролируемым зданиям.

В системе ЕАСДКиУ применены как устройства непосредственного измерения параметров (охранная и пожарная сигнализации, температура, давление и т. п.), так и интеллектуальные контроллеры, используемые для измерения и расчета комплексных параметров оборудования (потребленное тепло, состояние лифтового оборудования).

В состав информационной сети СОС-95 входят следующие устройства:

- контроллер контактных датчиков (подключение контактных шлейфов охранной и пожарной сигнализации, дымовых датчиков);

- блок тарифицированных счетчиков (подключение счетчиков расхода с импульсным выходом (счетчики расхода воды, электроэнергии);

- измеритель уровня жидкости (контроль затоплений подвальных помещений);

- блок аналоговых датчиков (подключение первичных преобразователей с стандартным выходом 4–20 мА);

- блок передачи данных (подключение устройств с интерфейсом RS-232 и «Стык-С2»).

В качестве первичных преобразователей системы используются устройства, перечисленные в табл. 2.

Таблица 2 (показать таблицу)

Перечень первичных преобразователей системы ЕАСДКиУ

Организация автоматизированного рабочего места диспетчера ОДС и инженерных служб

На рабочем месте диспетчера ОДС или инженерной службы находится персональный компьютер с установленным программным обеспечением автоматизированного рабочего места и подключенный к компьютеру серверу баз данных (для небольших объектов возможно использование одного компьютера для автоматизированного рабочего места сервера). На экране компьютера отображаются текущие значения параметров, контролируемых системой (рис. 3). При выходе значений из допустимых границ формируется аварийное сообщение с изложением причины и возможных путей выхода из сложившейся ситуации.

Рисунок 3. (подробнее)

Отображение состояния оборудования

К компьютеру автоматизированного рабочего места подключено оборудование, позволяющее определять источники телефонных и прочих голосовых (связь с лифтами) вызовов. При поступлении голосового вызова аппаратура автоматизированного рабочего места определяет место нахождения вызывающего абонента, который является заготовкой для составления заявки на выполнение определенных работ. Из разговора с абонентом диспетчер квалифицирует вызов как истинный или ложный, определяет суть возникшей проблемы и заполнив оставшиеся поля заявки пересылает ее в соответствующую службу города или распечатывает наряд для выполнения работ силами собственного обслуживающего персонала (рис. 4).

Рисунок 4.

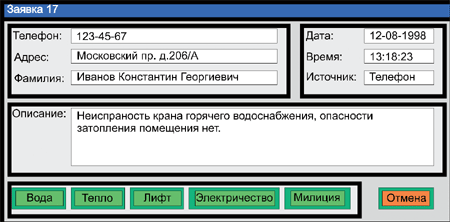

Формирование заявки на выполнение работ

Рисунок 5.

Формирование заявки на выполнение работ

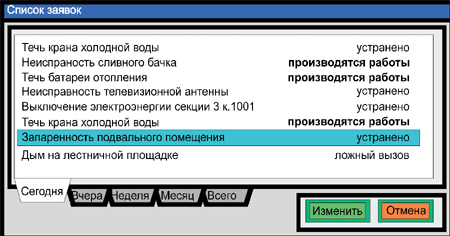

Программное обеспечение автоматизированного рабочего места ведет базу данных заявок и контролирует их выполнение. Кроме того, жизненный цикл заявки фиксируется в центральном сервере баз данных. При завершении выполнения заявленных работ или возникновении причин, делающих невозможность их окончания, диспетчер делает соответствующую отметку, что фиксируется в базе данных (рис. 5).

Организация информационного взаимодействия диспетчера ОДС с инженерными службами города

Одной из функций системы ЕАСДКиУ является автоматизация информационного взаимодействия диспетчера ОДС с диспетчерскими инженерных служб города.

При возникновении ситуации, требующей вмешательства специализированных аварийных служб (прорыв теплоцентрали, пожар, провалы грунта), диспетчер ОДС при помощи программы автоматизированного рабочего места пересылает принятую и заполненную им заявку диспетчеру соответствующей службы (рис. 4). Передача заявки происходит по маршруту: автоматизированное рабочее место диспетчера ОДС  сервер баз данных  автоматизированное рабочее место инженерной службы (рис. 6).

Рисунок 6. (подробнее)

Ведение базы данных заявок на выполнение работ

Получив заявку, диспетчер автоматизированного рабочего места инженерной службы подтверждает ее прием и начало работ путем передачи подтверждения диспетчеру ОДС. Факт передачи заявки и подтверждения заносятся в базу данных сервера, что позволяет в дальнейшем проконтролировать действия служб при проведении расследования причин происшествия.
