К вопросу о канальных вентиляторах

Не являясь профессионалом в области конструирования вентиляторов, автор данной статьи не ставит своей целью оспаривание выводов о перспективах использования вентиляторов различных конструктивных решений и о направлении дальнейшего развития в конструировании новых моделей вентиляторов.

Целью данного материала является показать несколько другой взгляд на сравнение параметров вентиляторов, а также несогласие с некоторыми выводами, использованными в статье Р. К. Эсманского «Канальный вентилятор и его привод. Анализ тенденций развития», опубликованной в журнале «АВОК», 2004, № 5 в качестве доказательства мнения автора вышеуказанной статьи [1].

Примем, что основной идеей как рассматриваемой статьи [1], так и данного материала является сравнение рабочих характеристик («сравнительный анализ» «энерговооруженности» [1]) канальных вентиляторов, построенных по различным конструктивным схемам.

Для простоты изложения в дальнейшем конструктивное решение прямоугольного канального вентилятора с горизонтально лежащим рабочим колесом и двигателем с внешним ротором с колесами различных типов будем называть вентиляторами, построенными по европейской схеме. Прямоточные же вентиляторы с приводом от общепромышленных асинхронных двигателей российского производства – прямоточными.

Не рассматривая вводные главы статьи [1], где ее автор, несомненно, крайне интересно излагает историю появления и эволюции канальных вентиляторов, присутствующих сейчас на рынке, перейдем к главе «Сравнительный анализ конструкций канальных вентиляторов».

Вначале хочется остановиться на том, что отсутствие названий моделей, используемых для построения основных сводных сравнительных таблиц, вносит неясности и вызывает большое количество вопросов. Из-за этого приходится догадываться, какую именно модель данного типоразмера использовал автор [1]. В совокупности с тем, что для других, более подробных таблиц автор зачастую использует оборудование других марок и моделей, это вносит затруднение в сквозном сравнении рабочих характеристик.

Для сравнения рабочих характеристик вентиляторов различных типов автор [1] определяет характерные скорости в каналах. Для прямоугольных вентиляторов характерная скорость 3,5 м/с в прямоугольном воздуховоде с сечением, равным типоразмеру вентилятора. Для круглых каналов автором [1] определена характерная скорость в присоединяемом круглом канале, равная 5,5 м/с.

Сразу хочется отметить, что величины характерных скоростей в каналах для вентиляторов выбраны в [1], на взгляд автора данной статьи, не совсем корректно.

Как указано автором [1], выбранные скорости «присущи работе на приток и на вытяжку», причем для прямоугольных вентиляторов в том числе и через круглые каналы, диаметр которых равен минимальному размеру сечения прямоугольного канала.

Здесь хочется обратить внимание на то, что автор постоянно приводит данные по максимальной высоте вентиляторов, считая ее очень важным рабочим параметром. Исходя из этого, становится ясно, что автор [1] рассматривает как один из основных вариантов монтажа установку вентиляторов в запотолочном пространстве непосредственно в вентилируемых помещениях. В противном случае, т. е. при размещении вентиляторов во вспомогательных помещениях либо в вентиляционных камерах, данный параметр не играет практически никакой роли.

Таблица 1 (смотреть)

Расчет расходов воздуха, соответствующих принятым скоростям в каналах

Принимая во внимание монтаж в запотолочном пространстве, а также тот факт, что сам автор [1] считает одним из вероятных вариантов монтажа переход на круглые воздуховоды, хочется отметить, что скорость в прямоугольном сечении выбрана завышенно. Во-первых, при переходе на круглое сечение скорость в воздуховоде у подавляющего большинства вентиляторов достигает величины 8,9 м/с (табл. 1), что ведет к недопустимому повышению уровня шума в помещении. Во-вторых, т. к. мы рассматриваем вентилятор как элемент приточной системы, хочется отметить следующее — европейские производители комплексных вентиляционных установок рекомендуют скорость в свободном сечении в диапазоне 2,0–3,0 м/с, с наиболее рекомендованной вилкой от 2,0 до 2,5 м/с. Это связано с энергоэффективностью установок, потерями давления на внутренних элементах и, что наиболее важно в рассматриваемом случае, уровнем шума. Этот же факт отражен у некоторых производителей вентиляторов [6].

Кроме того, при принимаемой автором статьи [1] характерной скорости рабочие точки у многих вентиляторов оказываются либо вообще за зоной максимального расхода, либо вблизи нулевого давления, что вряд ли «присуще работе на приток и на вытяжку» [1] (для наиболее распространенных круглых вентиляторов с радиальным рабочим колесом рабочие точки также оказываются вблизи нулевого давления).

Дополнительно следует отметить, что так как большая часть сравниваемых прямоугольных вентиляторов имеет крыльчатки с лопатками, загнутыми назад, то перемещение рабочей точки влево скажется положительно на эффективности работы [3].

Учитывая вышеизложенное, предлагается провести сравнение прямоугольных вентиляторов при скорости 2,2 м/с, при которой скорость воздуха в круглых каналах не превышает 5,6 м/с, снижается уровень шума непосредственно выбранного вентилятора и, кроме того, повышается энергоэффективность.

Для данного сравнения автором [1] вводится понятие приведенного давления p Па/м, которое определяется как отношение давления в рабочей точке к единице размера максимальной высоты («…давление вентилятора на характерной скорости приводить к единице величины минимального размера поперечного габарита» [1]). Здесь хочется отметить, что так как происходит сравнение прямоугольных вентиляторов с по-разному решенным, но встраиванием двигателя в корпус, а следовательно, вентиляторов крайне близких максимальных размеров в пределах одного типоразмера, то данное введение кажется не до конца обоснованным и несколько затрудняющим самостоятельную проверку выводов статьи [1].

После введения характерных скоростей воздуха и понятий автор [1] переходит к сравнению рабочих характеристик вентиляторов одинаковых типоразмеров различных конструкций.

Таблица 2 (смотреть)

Характеристики прямоугольных прямоточных вентиляторов с асинхронными двигателями российского производства и прямоугольных вентиляторов европейской компоновки

Вначале происходит сравнение прямоугольных вентиляторов трех типов: европейских с рабочими колесами с лопатками, загнутыми вперед (в качестве примера берутся вентиляторы KT компании Systemair), европейских с рабочими колесами с лопатками, загнутыми назад (в качестве примера берутся вентиляторы RS компании SYSTEMAIR), и прямоточных вентиляторов (в качестве примера берутся вентиляторы ВРПП компании «КлиматВентМаш»).

Эти данные сводятся в табл. 3 [1], и на их основании (в основном на сравнении приведенного давления) делается вывод об «энерговооруженности» [1] различных марок вентиляторов (и, исходя из этого, различных типов вентиляторов). Кажется довольно странным, что понятие энерговооруженность автор [1] вводит исходя из параметра Па/м.

Автор данной статьи хотел бы ввести понятие приведенного давления к энергопотреблению (Па/кВт) и, соответственно, вывести из него понятие энергоэффективность, которое, по нашему мнению, очень важно для понимания эффективности различных конструктивных решений вентиляторов.

Для более достоверного определения данного параметра необходимо, конечно, использовать значение энергопотребления в конкретной точке. Но, к сожалению, большинство производителей не дает графика изменения потребляемой энергии в зависимости от местонахождения рабочей точки. Поэтому при определении энергоэффективности давление будет приводиться к единице максимального энергопотребления. Некоторое извинение для себя в принятии данного допущения автор этой статьи видит в том, что даже в случае, когда график изменения энергопотребления приводится производителем, при проектировании чаще всего учитывается именно максимальное энергопотребление.

На основании данных, полученных в табл. 3 [1], автор [1] делает выводы, во-первых, о превосходстве вентиляторов KT перед RS в «энерговооруженности» (при этом, т. к. данные вентиляторы взяты как типичные примеры европейских вентиляторов с различным типом лопаток, предполагается вывод, что вентиляторы с лопатками, загнутыми вперед, «энерговооруженней» вентиляторов с крыльчатками, загнутыми назад).

Далее делается заключение о превосходстве вентиляторов ВРПП перед вентиляторами KT и RS (из чего предполагается вывод о превосходстве в целом прямоточной конструкции по сравнению с европейской).

Не до конца ясно, какие именно модели каждого типоразмера автор [1] использует для получения данных для табл. 3 [1]. Можно предположить, что из вентиляторов KT используются вентиляторы с 4-полюсным двигателем (это следует из того, что для типоразмера 1 000і500, где нет КТ….-4 взят вентилятор REMAK). Вероятнее всего, и для других типов вентиляторов взяты самые мощные в своем типоразмере модели.

Здесь особенно хотелось бы отметить следующее: автор [1] совершенно не учитывает и не приводит в таблице параметры собственно двигателя сравниваемых вентиляторов, однако рабочие параметры привода во многом определяют характеристики вентилятора и слово «привод» не даром вынесено в название статьи [1]. Кроме того, целью статьи [1], как кажется, является показать превосходство именно конструктивных схем вентиляторов, а не того, что более мощные и высокооборотистые двигатели позволяют получить более высокие показатели расхода и давления, что и так не подлежит сомнению.

Сравнение вентиляторов различных моделей
Таблица 3
Модель KHAD
280-2
ВРПП
60×30Г3
Частота вращения
электродвигателя, мин–1
2 660 2 915
Максимальная потребляемая
мощность, Вт
1 000 1 100
Максимальный расход
воздуха, м3
3 000 3 600
Максимальное
давление, Па
1 080 800
Звуковая мощность
на входе, дБА
85 81
Звуковая мощность
на выходе, дБА
87 80
Звуковая мощность
через стенки, дБА
72 68
Номинальный
ток, А
1,90 2,55
Пусковой
ток, А
7,03 15,30
Таблица 4
Модель RS
80-50M3
ВРПП
80× 50А
Частота вращения
электродвигателя, мин–1
1 330 1 460
Максимальная потребляемая
мощность, Вт
1 086 1 100
Максимальный расход
воздуха, м3
7 000 6 000
Максимальное
давление, Па
690 500
Звуковая мощность
на входе, дБА
71 76
Звуковая мощность
на выходе, дБА
83 76
Звуковая мощность
через стенки, дБА
60 64
Номинальный
ток, А
1,96 2,75
Пусковой
ток, А
- 115,30

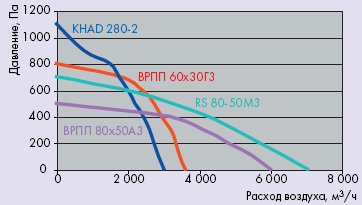

Рисунок 1.

При этом вентиляторы KT, как уже указывалось выше, максимально используют только 4-полюсные двигатели с частотой вращения примерно 1 350 мин–1, в большинстве типоразмеров RS также максимально используются двигатели данной частоты. Не все европейские производители используют 2-полюсные двигатели, т. к. их применение влечет за собой увеличение шума. Основная же масса вентиляторов ВРПП решена именно на основе 2-полюсных двигателей с частотой вращения примерно 2 900 мин–1. При этом необходимо еще учитывать различные мощностные характеристики двигателей.

Таким образом, в табл. 3 [1] происходит подмена сравнения преимуществ непосредственно конструктивных решений сравнением параметров вентиляторов с заведомо различными двигателями.

В связи с этим сведем все данные в единую таблицу (табл. 2) с указанием параметров используемых двигателей. Дополнительно, для более реального сравнения используем в качестве примеров европейских вентиляторов с лопатками, загнутыми назад, не только вентиляторы RS, но и вентиляторы KHAD компании ROSENBERG. Кроме того, в связи с ограниченностью места статьи ограничимся сравнением вентиляторов с крыльчаткой с лопатками, загнутыми назад, при выборе вентиляторов, вносимых в таблицу, в первую очередь, будем вносить модели, имеющие наиболее близкие аналоги по параметрам двигателя в модельном ряду вентиляторов другого типа.

Для составления табл. 2 использованы данные из каталогов производителей ([2], [3], [4], [6], [7]).

При рассмотрении табл. 2 становится очевидным следующее: вентиляторы европейские и прямоточные с лопатками, загнутыми назад, со сравнимыми характеристиками используемых приводов, имеют практически одинаковый показатель давления в характерной точке. Это ясно видно при сравнении, например, следующих пар вентиляторов: KHAD 280-2 и ВРПП 60x30Г3; RS 80-50M3 и ВРПП 80x50А3.

После выводов, полученных на основании табл. 3 [1], автор [1] переходит к более детальному сравнению рабочих характеристик вентиляторов со сходными аэродинамическими характеристиками (табл. 4, табл. 5 [1]).

При этом автор [1] сравнивает вентиляторы совершенно разных типоразмеров, которым он сам «назначил» совершенно разные типичные рабочие точки и, кроме того, опять с совершенно разными рабочими параметрами двигателей. Более того, используются абсолютно другие модели, чем применялись в табл. 3 [1], что делает невозможным сквозное сравнение.

Сравним по предложенной автором [1] схеме вентиляторы, которые, как мы выяснили, имеют схожие параметры двигателей и рабочих точек (табл. 3, табл. 4, рис. 1).

Кроме того, обратим внимание на следующее: область использования прямоугольных вентиляторов малого сечения — это в основном коттеджное строительство и квартиры. Поэтому еще одним важным фактором является номинальный и пусковой ток (для вентиляторов КВМ данные по силе тока берутся из каталога двигателей [7]).

Из данных, приведенных в табл. 3, 4 и рис. 1, видна схожесть аэродинамических характеристик. Сравнение шумовых характеристик неоднозначно. Значения токовой нагрузки значительно выше для вентиляторов с общепромышленными двигателями.

Далее автор переходит к сравнению вентиляторов для круглых каналов. Как и в случае с вентиляторами для прямоугольных каналов, не уделяется никакого внимания параметрам двигателей и, кроме этого, опять не указаны конкретные модели, характеристики которых приведены в табл. 6 [1].

Здесь происходит самое непонятное: в качестве примера прямоточных вентиляторов отечественного производства автор [1] использует все те же вентиляторы для прямоугольных каналов ВРПП, но с адаптерами. Причем из данного анализа делается вывод о том, «…что вентиляторы с приводом от стандартного двигателя по приведенному давлению превосходят остальные вентиляторы в несколько раз…».

Этот ход автора [1] совершенно непонятен, так как, во-первых, в номенклатуре оборудования КВМ имеются вентиляторы для круглых каналов ВРКК, о которых упоминается в рассматриваемой статье [1], и, во-вторых, вентиляторы европейской компоновки также (что естественно) можно использовать с адаптерами, но тогда нам придется сравнивать еще раз те же самые вентиляторы.

Таблица 5 (смотреть)

Характеристики круглых ветиляторов с лопатками, загнутыми назад, и вентиляторов с диагональными колесами

Не совсем понимая, с чем связан сам факт сравнения вентиляторов ВРПП с круглыми вентиляторами, автор данной статьи предлагает произвести, на его взгляд, более логичное сравнение вентиляторов для круглых каналов ВРКК с вентиляторами серии KD с диагональными рабочими колесами (опять с учетом ограничения объема статьи сравнение с заведомо более слабыми вентиляторами с радиальными рабочими колесами не проводится).

При этом, как и в табл. 2, уделяется большое внимание параметрам двигателя вентилятора и, по возможности, выбираются модели с близкими параметрами, в связи с этим в таблице не приведены вентиляторы KD, использующие 2-полюсный двигатель. Данные сведены в табл. 5, при составлении которой использованы значения из каталогов производителей ([2], [3], [5], [7]).

Сравнение вентиляторов с колесами диагонального типа и прямоточных вентиляторов, использующих электродвигатели со схожими параметрами, четко показывает большую близость их рабочих характеристик. Это хорошо видно при сравнении таких пар вентиляторов, как, например, KD 315XL1 и ВРКК 315Б3 или KD 450XL3 и ВРКК 450А3.

Далее автор [1], как и в случае с прямоугольными вентиляторами, переходит к более детальному сравнению рабочих параметров различных вентиляторов, имеющих схожие аэродинамические кривые. Здесь также непонятно, используются ли для детального сравнения те же модели, что и в обобщающей таблице, или другие.

Сравнение вентиляторов различных моделей
Таблица 6
Модель KD
315XL1
ВРКК
315Б3
Частота вращения
электродвигателя, мин–1
1 375 1 485
Максимальная потребляемая
мощность, Вт
275 280
Максимальный расход
воздуха, м3
2 765 2 150
Максимальное
давление, Па
225 240
Звуковая мощность
на входе, дБА
74 69
Звуковая мощность
на выходе, дБА
75 69
Звуковая мощность
через стенки, дБА
59 57
Таблица 7
Модель KD
450XL3
ВРКК
450А3
Частота вращения
электродвигателя, мин–1
1 325 1 460
Максимальная потребляемая
мощность, Вт
1 263 1 000
Максимальный расход
воздуха, м3
8 150 6 000
Максимальное
давление, Па
520 450
Звуковая мощность
на входе, дБА
83 76
Звуковая мощность
на выходе, дБА
73 76
Звуковая мощность
через стенки, дБА
67 64

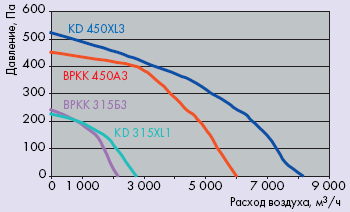

Рисунок 2.

По примеру автора [1] проведем детальное сравнение некоторых пар вентиляторов со схожими параметрами двигателей (табл. 6, табл. 7, рис. 2).

На основе данных табл. 6 и табл. 7 видно, что шумовые характеристики прямоточных вентиляторов лучше, но при этом аэродинамические характеристики несколько лучше у вентиляторов с диагональными колесами.

Исходя из приведенных в этой статье данных, необходимо признать, что часть выводов, сделанных в статье [1], не до конца обоснована.

Кроме того, ясно показано, что принципиальное конструктивное решение прямоточных вентиляторов с крыльчатками с лопатками, загнутыми назад с использованием привода от стандартного двигателя не дает преимуществ в аэродинамических и энергосберегающих характеристиках по сравнению с прямоугольными вентиляторами европейской компоновки, использующими крыльчатку с лопатками, загнутыми назад, и круглыми вентиляторами с диагональными рабочими колесами с приводом от двигателя с внешним ротором (при использовании двигателей со схожими рабочими характеристиками).
