Энергоэффективное высотное здание

высотное энергоэффективное здание

В настоящее время в Москве начато строительство высотных зданий. Известно мнение специалистов, что каждое высотное здание представляет собой уникальное явление, требующее тщательных фундаментальных разнохарактерных исследований специалистов, и не случайно Российская академия архитектуры и строительных наук (РААСН) дважды обсуждала этот вопрос на академических чтениях, проходящих под председательством академика А. П. Кудрявцева, президента РААСН.

Интерес к строительству высотных зданий в Москве вызван прежде всего экономическими соображениями. С точки зрения инвестора, увеличение на фундаменте количества квадратных метров выгодно, а поэтому и выгодно строительство высотных зданий. По этой же причине в Москве планируется строительство именно жилых высотных зданий, в отличие от других стран, где возводятся главным образом высотные здания общественного назначения. Следует отметить, что чем здание выше, тем оно дороже в эксплуатации. Эта проблема приобретает особенную актуальность в свете предстоящей жилищно-коммунальной реформы.

Одним из путей снижения эксплуатационных затрат является строительство энергоэффективных высотных зданий. Энергоэффективными называются такие здания, при проектировании которых был предусмотрен комплекс архитектурных и инженерных мероприятий, обеспечивающих существенное снижение затрат энергии на теплоснабжение этих зданий по сравнению с обычными (типовыми) зданиями при одновременном повышении комфортности микроклимата в помещениях. Методология проектирования энергоэффективного высотного здания должна основываться на системном анализе здания как единой энергетической системы. Представление энергоэффективного высотного здания как суммы независимых инновационных решений нарушает принципы системности и приводит к потере энергетической эффективности проекта.

Каждое высотное здание уникально и не может быть построено обычными темпами. Существующие здания прошли длительный период создания, в их проектировании участвовало большое число высококвалифицированных специалистов разного профиля. Высотные здания тем более требуют тщательной проработки еще на стадии проектирования. Например, проектирование и строительство самого высокого в Европе здания «Commerzbank» во Франкфурте-на-Майне, Германия, продолжалось восемь лет. В создании этого здания участвовали специалисты разных стран: архитектор – англичанин Норман Фостер (Norman Foster); конструкторы – английская фирма «Ove Arup&Partners» и немецкая «Krebs und Kiefer»; наружные ограждающие конструкции разрабатывались немецкими фирмами «Josef Gartner GmbH & Co. KG» и «Ingenieurgesellschaft Dr. Thomas Limmer mbH & Co. KG», а изготавливались итальянской компанией «Permasteelisa S.p.A.».

При строительстве высотных зданий возникает множество специфических проблем, связанных с конструктивными решениями, противопожарной защитой, обеспечением безопасности, психологическим дискомфортом, возникающим у людей, длительное время находящихся на большой высоте.

центральный атриум, который является частью системы естественной вентиляции
здание с зимними садами

Рисунок 1. (подробнее)

Треугольный замысел здания заключает в себе центральный атриум, который является частью системы естественной вентиляции

Рисунок 2. (подробнее)

Поперечное сечение здания с зимними садами

При проектировании высотных зданий также возникает проблема выбора материала конструкций здания. В США в качестве основного конструкционного материала обычно используется сталь, а в Европе – железобетон. По мнению академика В. И. Травуша, заместителя директора ЦНИИЭП им. Мезинцева, железобетонные конструкции по сравнению со стальными обладают тремя важными преимуществами: большей устойчивостью, обусловленной их большим весом; в железобетонных конструкциях быстрее затухают колебания; железобетонные конструкции более огнестойки. Именно высокие требования к огнестойкости ограничивают в Европе строительство высотных зданий с металлическими конструкциями, поскольку в случае их использования необходимо проводить дополнительные противопожарные мероприятия.

После строительства высотных зданий изменяется аэродинамика городской застройки и возникают сильные воздушные вихревые потоки, поэтому при проектировании высотных зданий требуются исследования их аэродинамики с учетом прилегающей городской застройки. Большое значение приобретают требования к сопротивлению воздухопроницанию конструкций, связанные с разностью давлений воздуха на наружной и внутренней поверхностях ограждений, существенно возрастающей с увеличением высоты. Традиционные окна не обеспечивают требуемое сопротивление воздухопроницанию, поэтому для высотных зданий необходимы специальные конструкции световых проемов.

Внутри высотных зданий также могут возникать сильные воздушные потоки (эффект аэродинамической трубы). Для их уменьшения должны применяться специальные решения – шлюзование входов в здание, шлюзование лестничных секций, высокая герметизация межэтажных перекрытий, герметизация мусоропроводов.

Большую проблему представляет обеспечение безопасности, достаточно вспомнить недавние события в Нью-Йорке. Сейчас специалисты говорят об определенных конструктивных недоработках зданий «World Trade Center», в частности, о недостаточной огнестойкости стального каркаса зданий. Однако обеспечение безопасности – это не только защита от воздушных атак. Например, механическую систему вентиляции высотных зданий необходимо оборудовать датчиками вредных веществ, которые можно распылить у воздухозаборных устройств, а также системой, автоматически отключающей в этом случае механическую вентиляцию.

Энергоэффективное высотное здание Энергоэффективное высотное здание

Рисунок 3.

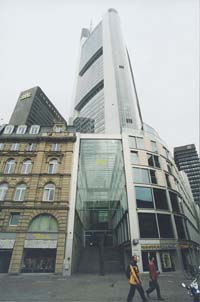

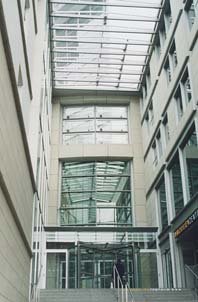

Вход в здание

Уникальным примером решения проблем, возникающих при строительстве высотных зданий, является самое высокое в Европе здание «Commerzbank», построенное в Германии.

***

Здание «Commerzbank» во Франкфурте-на-Майне, строительство которого было завершено в мае 1997 года, является самым высоким зданием в Европе. Его высота составляет 259 метров, высота с антенной – 300 метров. Здание «Commerzbank» занимает 24-е место в мире по высоте. Ни одно другое европейское здание не входит в список пятидесяти самых высоких небоскребов мира. Однако сам по себе данный факт вряд ли привлек бы внимание специалистов к этому зданию.

Здание, разработанное британским архитектором сэром Норманом Фостером (Sir Norman Foster) и его студией «Foster and Partners» (Лондон), представляет собой радикальный пересмотр всей концепции строительства высотных зданий.

Зал на первом этаже Зал на первом этаже

Рисунок 4.

Зал на первом этаже

Большинство высотных зданий построено по традиционной американской модели: полностью кондиционируемые помещения, практически полное отсутствие естественного освещения, центральная организация построения здания и идентичные этажи. Новое здание «Commerzbank» существенно отличается от этой схемы: в нем используется главным образом естественное освещение и естественная вентиляция, имеется атриум, проходящий от уровня земли до самого верхнего этажа, и из каждого офиса или части здания открывается вид на город. Спирально по всему зданию расположены зимние сады высотой в четыре этажа – они улучшают микроклимат и создают совершенно иную рабочую обстановку.

На разработку концепции здания оказала влияние политическая и социальная атмосфера, сложившаяся после объединения Германии. Гармония с окружающей средой и энергетическая эффективность стали основными факторами при проектировании здания «Commerzbank». Реализация этих концепций позволила Норману Фостеру назвать данное здание «первым в мире экологичным высотным зданием». Как пишет Колин Дейвз (Colin Davies) в предисловии к книге «Commerzbank Frankfurt: Prototype for an Ecological High-Rise», революционный дизайн здания от «Foster and Partners» «…дает начало новой стадии в развитии экологичной, энергосберегающей и снижающей загрязнение архитектуре… Это здание создано как для сотрудников, так и для посетителей. Оно заключает в себе не только экономичную форму и эффективную планировку, но и качество пространства, физический и психологический комфорт, свет, воздух и вид на город, работу и отдых, а также ритм рабочего дня»

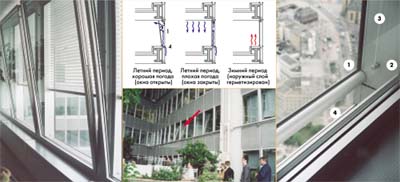

Схема конструкции наружных светопрозрачных ограждений

Рисунок 5. (подробнее)

Схема конструкции наружных светопрозрачных ограждений

Немецкая «Партия зеленых» поддержала экологичность нового здания «Commerzbank». Поскольку «Commerzbank» при строительстве старался сохранить и защитить естественную окружающую среду при помощи инновационных конструктивных решений, городские власти дали разрешение на расширение проектной площади. На дополнительной земельной площади с восточной стороны высотного здания удалось расположить шестиэтажное здание, в котором разместились дополнительные офисные помещения, а также парковку. В результате банку «Commerzbank» удалось сосредоточить большинство своих офисов на данном участке земли и не приобретать дополнительных площадей в дорогом районе Франкфурта-на-Майне.

Архитектурно-планировочная концепция

Горизонтальная проекция башни представляет собой треугольник со скругленными вершинами и немного выпуклыми сторонами. Центральная часть здания, в которой обычно располагаются лифтовые шахты, занята огромным треугольным центральным атриумом, проходящим по всей высоте здания. Атриум является каналом естественной вентиляции для смежных офисных помещений здания (рис. 1). Норман Фостер называет центральный атриум «стеблем», а офисные этажи, расположенные вокруг атриума с трех сторон, – «лепестками».

Каждый этаж имеет три крыла, два из которых выделены под офисные помещения, а третье является частью одного из четырехэтажных зимних садов. Четырехэтажные сады – «зеленые легкие» здания, размещенные по спирали вокруг треугольной формы здания, обеспечивают для каждого яруса вид на растительность и устраняют большие объемы неразделенного офисного пространства.

Центральный атриум обеспечивает естественную вентиляцию по всему высотному зданию Исследование аэродинамики здания

Рисунок 6.

Центральный атриум обеспечивает естественную вентиляцию по всему высотному зданию

Рисунок 7.

Исследование аэродинамики здания

Норман Фостер рассматривал растения как нечто большее, чем просто декорацию. Эти великолепные сады являются фундаментальным элементом в его концепции. Девять зимних садов по спирали окаймляют все здание: три расположены с восточной стороны, три – с южной и еще три – с западной стороны. В ботаническом аспекте растения отражают географическую направленность:

- с восточной стороны – азиатская растительность;

- с южной стороны – средиземноморская растительность;

- с западной стороны – североамериканская растительность.

Открытые пространства садов высотой в четыре этажа обеспечивают внутренние офисные помещения достаточным количеством дневного света. Кроме этого, данные сады могут быть использованы сотрудниками для общения и отдыха – они создают ощущение пространства, а также являются частью сложной системы естественной вентиляции (рис. 2).

Лифты, лестничные марши и служебные помещения расположены в трех углах. Такое расположение позволяет сгруппировать офисы и зимние сады. Решетчатые балки, прикрепленные к колоннам, размещенным в трех углах здания, несут на себе каждый этаж и зимний сад. Такое решение позволило отказаться от колонн внутри здания и обеспечило конструкции дополнительную жесткость.

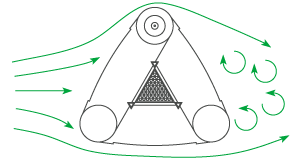

Схема воздушных потоков вокруг здания

Рисунок 8.

Схема воздушных потоков вокруг здания

53-этажное здание поднимается ввысь вместе с уже существующим зданием «Commerzbank». При этом Норману Фостеру удалось достичь сочетаемости старого и нового зданий посредством перестройки и обновления периметра граничащих зданий.

Главный вход в новое здание расположен с северной стороны, с площади Кайзерплац (Kaizerplatz). Попасть в здание можно по гигантской лестнице, покрытой стеклянной крышей (рис. 3). На первом этаже расположены отделения банков, магазины, рестораны и кафетерии, а также залы для проведения выставок и концертов (рис. 4).

Ступенчатая верхушка здания производит сильное впечатление даже на большом расстоянии. Силуэт здания создает четкий символ современного банковского района Франкфурта-на-Майне.

Ограждающие конструкции здания и солнцезащитные устройства

Для снижения затрат энергии на климатизацию здания, а также для организации естественной вентиляции светопрозрачные ограждения офисов здания сделаны двухслойными – практически уникальный прием в современном высотном строительстве. Внешняя оболочка (первый слой) имеет щелевые отверстия, через которые наружный воздух проникает в полости между слоями (рис. 5). Окна, в том числе и те, которые расположены на верхних этажах, могут быть открыты, что обеспечивает естественную вентиляцию непосредственно до уровня 50-го этажа. Окна, выходящие в атриум, также могут быть открыты.

Естественная вентиляция здания в зимний период

Рисунок 9.

Естественная вентиляция здания в зимний период (источник – официальный сайт студии «Foster and Partners»)

Снижение затрат энергии на отопление здания достигается использованием теплозащитного остекления с коэффициентом теплопередачи приблизительно 1,4–1,6 Вт/(м2.°C). Кроме этого, первый слой играет роль защитной оболочки, уменьшающей конвективный тепловой поток, направленный наружу. Зимой в ночное время пространство между внешней и внутренней оболочками фасада герметизируется, образуя статичную воздушную прослойку, обладающую хорошими теплоизоляционными свойствами. Снижению затрат энергии на отопление способствуют и зимние сады, обеспечивающие дополнительные теплопоступления за счет аккумулирования тепла солнечной радиации.

Снижение затрат энергии на охлаждение здания достигается путем использования герметичных двойных стеклопакетов, заполненных инертным газом и отражающих инфракрасное излучение. Такие стеклопакеты используются в зимних садах, а также в ненесущих стенах по периметру офисных помещений. При этом солнцезащитные устройства устанавливаются между стеклопакетом и внешней светопрозрачной оболочкой здания.

При поступлении в здание солнечной радиации происходит ее первоначальное ослабление посредством внешней светопрозрачной оболочки. Дальнейшее резкое уменьшение солнечной радиации осуществляется при помощи солнцезащитных устройств.

Аэродинамика и система естественной вентиляции здания

Высотное здание разделяется по вертикали на четыре 12-этажных модуля, называемыми «деревнями». Каждый модуль имеет три 4-этажных зимних сада, соединенных вертикально посредством центрального атриума. Сады и атриум связаны для повышения эффективности естественной вентиляции (рис. 6). Каждый модуль контролируется собственной независимой установкой климатизации. Через каждые 12 этажей на границах модулей атриум разделен горизонтально для выравнивания давления и защиты от распространения дыма. Сады, атриум и офисные помещения по периметру имеют открываемые окна. Вентиляция офисов в первую очередь осуществляется естественным образом, но в здании также имеются установки механической вентиляции и охлаждаемые перекрытия с замоноличенными трубопроводами.

расчетные значения наружных и внутренних температур в летний и переходный периоды при естественной вентиляции

Рисунок 10. (увеличить)

Расчетные значения наружных и внутренних температур в летний и переходный периоды при естественной вентиляции

При разработке проекта вентиляции использовались методы компьютерного моделирования и аэродинамические исследования.

Компания RPI (Roger Preston International) провела подробный климатический анализ, выполнила моделирование теплового режима здания и оценку комфортности микроклимата здания. Влияние ветрового напора на здание и воздушные потоки в атриуме исследовались в аэродинамической трубе (рис. 7), а результаты исследований использовались в ходе дальнейшего компьютерного моделирования.

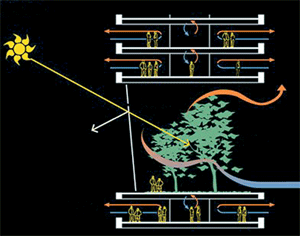

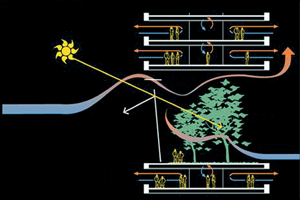

Естественная вентиляция здания в летний период

Рисунок 11.

Естественная вентиляция здания в летний период (источник – официальный сайт студии «Foster and Partners»)

Примерно в течение 2/3 всего года сотрудники банка могут регулировать уровень естественной вентиляции самостоятельно путем индивидуального открытия окон. Только при сложных погодных условиях система автоматического управления оборудованием климатизации задействует систему механической вентиляции. Благодаря такой схеме организации вентиляции энергопотребление в высотном здании «Commerzbank» на 30% ниже, чем в традиционных высотных зданиях таких же размеров.

Естественная вентиляция здания «Commerzbank» осуществляется под действием гравитационных сил и под действием ветрового напора. Выбор ориентации здания относительно преобладающего направления ветра позволил обеспечить достаточную естественную вентиляцию.

Вентиляция внутренних зон здания может осуществляться при помощи механической системы, обеспечивающей минимальную кратность воздухообмена для обеспечения комфортных параметров микроклимата. Регулирование температуры помещений осуществляется отопительными установками, расположенными по периметру здания, и охлаждаемыми перекрытиями с замоноличенными трубопроводами. Внутренний (выходящий в атриум) фасад оборудован наклонно-поворотными окнами со встроенными выходными демпферами (маленькими поворотными окнами) и имеет одинарное остекление. Наружный двойной фасад состоит из одинарного и многослойного остекления, обеспечивающего солнцезащиту. Наружный воздух попадает в верхнюю часть каждого помещения сквозь вентилируемые полости в фасаде и выходит через жалюзи рядом с поворотными окнами.

Частота использования естественной вентиляции в дневное время Частота использования вентиляции и охлаждения

Рисунок 12.

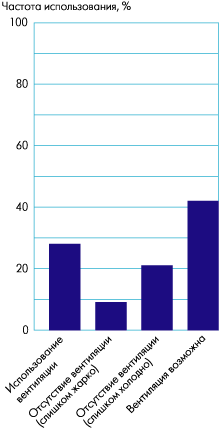

Частота использования естественной вентиляции в дневное время

Рисунок 13.

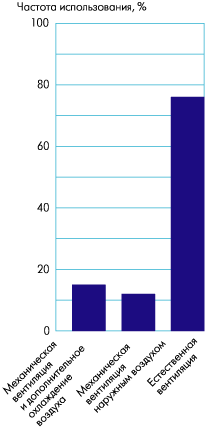

Частота использования вентиляции и охлаждения

При прямом солнечном облучении и безветренных днях (приблизительно 3% всех дней года) естественная вентиляция, возникающая в результате гравитационного напора, может быть четко измерена, поскольку температура увеличивается на каждом этаже на 1,5–3°С (при прямом солнечном излучении) или на 1°С на каждом этаже при днях с переменной облачностью. Естественная вентиляция, возникающая под действием гравитационного напора, может быть неэффективна при переменной облачности только в том случае, если наружная температура значительно превышает температуру помещений.

На рис. 8 показаны воздушные потоки, возникающие под действием ветрового напора. Из рисунка следует, что только треть здания обращена к наветренной стороне, а две трети здания – к подветренной стороне. Аэродинамические исследования, проведенные при средней скорости ветра во Франкфурте-на-Майне (приблизительно равной 4 м/с), а также для известных геометрических размеров здания, показали, что воздушные потоки, возникающие под действием ветрового напора, будут способствовать естественной вентиляции здания в течение всего года при открытии соответствующих элементов окон.

В зимний период (рис. 9) естественная вентиляция всех офисных помещений, расположенных по периметру здания, обеспечивает комфортные параметры микроклимата в помещениях, однако здесь необходимо обратить внимание на то, что механическая вентиляция позволяет обеспечивать комфортные параметры микроклимата при одновременной экономии энергии за счет утилизации тепла удаляемого воздуха. Естественная вентиляция внутренних (смежных с зимним садом) офисных помещений эффективнее, чем вентиляция офисов, расположенных по периметру здания, поскольку внутренние офисные помещения расположены рядом с зимними садами. Зимние сады действуют как термальные буферные зоны, в которых прямая или рассеянная солнечная радиация помогает обогревать все помещение. В переходный период, когда наружная температура колеблется в пределах от 5 до 15°C, механическая вентиляция не является необходимой из-за приемлемой температуры наружного воздуха.

Энергопотребление зданий с традиционной системой кондиционирования и с естественной вентиляцией Конвекторы

Рисунок 14.

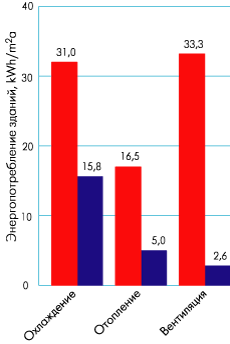

Энергопотребление зданий с традиционной системой кондиционирования и с естественной вентиляцией

Рисунок 15.

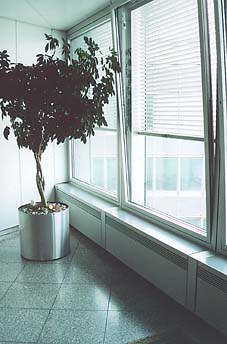

Конвекторы

Открытие окон наклонно-поворотного типа имеет смысл, когда сила ветра умеренная. Такое открытие окон создает кратность воздухообмена в помещении 4–6 1/ч. При высокой скорости ветра и температуре ниже 15°C окна необходимо держать закрытыми и следует использовать механическую систему вентиляции и дополнительный обогрев, а также, при необходимости, и увлажнение. Каждый находящийся в комнате может включить механическую вентиляцию и систему обогрева, а также открыть на определенное время окна для поступления свежего воздуха, вернувшись, таким образом, к системе естественной вентиляции.

На рис. 10 приведены расчетные значения наружных и внутренних температур в летний и переходный периоды при естественной вентиляции. Анализ температурных данных показывает, что в летнее время при безветренной погоде необходимо осуществлять дополнительную вентиляцию и охлаждение здания, поскольку в противном случае температура в комнатах будет превышать комфортную. В этот период времени окна зимних садов полностью открываются, забирая теплый наружный воздух при температурах около 32°C. В зимних садах наружный воздух охлаждается приблизительно на 0,5–1°C. Охлажденный естественным образом воздух движется через атриум и затем перемещается к следующему зимнему саду, где выходит из здания (рис. 11).

В ночное время в преддверии жаркого летнего дня теплоемкие части здания охлаждаются посредством прохладного наружного воздуха, в то время как охлаждаемые перекрытия с замоноличенными трубопроводами поглощают и высвобождают тепловую энергию. Оборудование приблизительно 50% площадей помещений охлаждаемыми перекрытиями обеспечивает достаточную теплоемкость для создания прохладных температур в помещениях на следующий день в диапазоне от 21°C (8:00 утра) до 28,5°C (18:00 вечера) без использования воздушного кондиционирования.

Здание «Commerzbank» дополнительно оборудовано системами механической вентиляции для обеспечения требуемых параметров микроклимата. Уровень механической вентиляции и охлаждения может быть задан любым присутствующим в здании.

В результате наблюдений, проводимых в данном здании в течение года, было установлено, что частота использования естественной вентиляции в дневное время достигла 70% (рис. 12). Только в 9% времени года наружная дневная температура повышалась настолько, что действительно было необходимо применять воздушное кондиционирование. В 21% времени года целесообразно дополнительно использовать механическую вентиляцию для экономии энергии посредством утилизации тепла удаляемого воздуха. Тем не менее, естественная вентиляция возможна и в данный период.

Исследования различных способов ночного охлаждения здания дали следующее процентное распределение, построенное по совокупному объему часов эксплуатации (рис. 13):

- использование механической вентиляции и дополнительно охлажденного воздуха – около 15%;

- использование механической вентиляции и наружного воздуха – 12%;

- охлаждение путем естественной вентиляции – около 73%.

На рис. 14 представлено сравнение энергопотребления для зданий с естественной системой вентиляции и для аналогичного по объему здания с традиционной системой кондиционирования воздуха.

Система климатизации здания

Система климатизации здания включает в себя систему механической вентиляции с утилизацией тепла удаляемого воздуха, охлаждаемые теплоемкие перекрытия с замоноличенными трубопроводами, конвекторы для обогрева помещений офисов (рис. 15) и обогреваемые металлические конструкции светопроемов ограждений атриума (рис. 16).

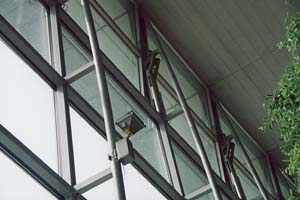

Обогреваемые металлические конструкции светопроемов ограждений атриума Пульт управления климатическим оборудованием

Рисунок 16.

Обогреваемые металлические конструкции светопроемов ограждений атриума

Рисунок 17.

Пульт управления климатическим оборудованием

Охлаждаемые теплоемкие перекрытия с замоноличенными трубопроводами используются для естественного охлаждения здания вместо традиционной системы кондиционирования с присущими ей недостатками.

Обогрев помещений осуществляется стандартными конвекторами. Сотрудники банка имеют возможность индивидуально контролировать температуру в офисе внутри определенного диапазона.

Все функции здания направлены на удовлетворение потребностей сотрудников и в то же время предполагают высокую эффективность использования энергии. Это достигается при управлении инженерным оборудованием «интеллектуальной» системой, которая обеспечивает оптимальный режим работы систем вентиляции, отопления и охлаждения, а также позволяет сотрудникам индивидуально регулировать параметры микроклимата непосредственно в рабочей зоне (рис. 17).

Использование естественного освещения

Команда разработчиков проекта придала большое значение максимально возможному использованию дневного света. Использование естественного освещения значительно снижает эксплуатационные затраты и, кроме этого, улучшает психологический комфорт находящихся в здании людей.

Каждое офисное помещение в здании «Commerzbank» расположено в соответствии с требованиями Германского строительного стандарта, который требует, чтобы все сотрудники размещались не далее чем 7,5 м от окон. Прозрачность здания и стеклянные перегородки между офисными помещениями и коридорами позволяют достичь высокого уровня освещенности дневным светом на всех рабочих местах.

На каждом уровне одна из треугольных секций здания является открытой и составляет часть зимнего сада. Такая конструкция позволяет каждому офису либо иметь вид на город, либо иметь вид на атриум и сад (рис. 18).

вид на зеленый участок вид через атриум на один из садов
вид на зеленый участок

Рисунок 18.

Каждый сотрудник офиса имеет вид на зеленый участок. В данном случае это вид через атриум на один из садов

Зимние сады позволяют свету проникать к внутренним стенам каждого крыла. Эти сады обеспечивают «природный вид» для сотрудников офисов и вместе с атриумом участвуют в организации естественной системы вентиляции для всего здания.

Особенности конструкции

Здание представляет собой равносторонний треугольник со скругленными углами шириной 60 м. Его форму составляют три секции, сочлененные с центральным атриумом.

Немецкие строители предложили конструкторское решение, предполагавшее использование железобетона в качестве основного конструкционного материала. Железобетонная конструкция дешевле на несколько миллионов долларов по сравнению со стальной, однако такое решение привело бы к необходимости размещения колонн внутри зимних садов и за счет этого к ухудшению естественной освещенности всего здания. Здание «Commerzbank» стало первым в Германии высотным зданием, в котором сталь использовалась в качестве основного конструкционного материала (рис. 19).

Применение стали вместо железобетона в конструкции высотного здания потребовало специальных противопожарных мероприятий, осуществленных немецкой компанией «BPK Brandschutz Planung Klingsch GmbH». В числе прочих мероприятий – применение спринклерной системы, обеспечивающей подачу воды даже при отключении энергии. Конструктивно эта система выполнена в виде емкостей, в которых помимо воды закачен под давлением газ. В случае пожара емкость разгерметизируется и вода под давлением разбрызгивается без дополнительного побуждения.

Для ограничения усадки существующего старого 30-этажного здания «Commerzbank», расположенного в нескольких метрах, строители производили забивку свай и заливку монолитного фундаментного основания для каждого угла в отдельности.

Забивка свай производилась на 40 м до незатронутой подстилающей коренной породы (здания во Франкфурте обычно имеют фундамент на глубине 30-метрового глинистого пласта). Сплошной фундамент был создан на глубине 7,5 м, его толщина составляет 2,5–4,5 м. 111 свай диаметром 1,5–1,8 м и длиной до 48,5 м собраны по группам под каждой из колонн высотного здания (рис. 20).

Стальной каркас здания Расположение свай

Рисунок 19.

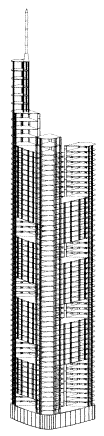

Стальной каркас здания

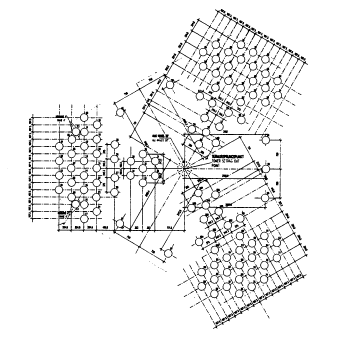

Рис 20.

Расположение свай

Наружное освещение

Молодой немецкий дизайнер Томас Эмде (Thomas Emde), чьим средством выражения является свет и цвет, добавил окончательные штрихи к зданию, спроектированному Норманом Фостером. Схема наружного освещения, предложенная Томасом Эмде, была выбрана по итогам конкурса.

Проект этой схемы наружного освещения был разработан в студии «Blendwork», в которой работали четыре профессионала: дизайнер Томас Эмде, менеджер проектов и историк-искусствовед Питер Фишер (Peter Fischer), дизайнер светового оформления Гюнтер Хекер (Gunther Hecker) и менеджер по световому дизайну Ральф Тьювен (Ralf Teuwen).

Благодаря световому оформлению от Томаса Эмде особые черты первого в мире экологичного высотного здания видны ночью так же отчетливо, как и днем. При взгляде издали девять 4-этажных зимних садов, опоясывающих здание по спирали, создают впечатление прозрачности здания. Именно такую прозрачность и хотел подчеркнуть Томас Эмде при разработке схемы наружного освещения. Для этого он разместил источники рассеянного света в садах, что позволяет им ночью светиться теплым желтым светом. Он также подсветил верхние фасады здания, чтобы подчеркнуть вертикальность здания. В результате панорама ночного Франкфурта сильно изменилась.

В студии «Blendwork» также было создано «Цветовое Руно» («The Color Fleece») – огромная картина в вестибюле здания. При размерах в 210 м2 данное произведение является одним из самых больших в мире. То, что видит наблюдатель, зависит от его местоположения, времени суток и уровня естественной освещенности. В монографии, описывающей процесс создания данного произведения, Эмде написал о здании «Commerzbank»:

«В отличие от других высотных зданий (во Франкфурте) здание Нормана Фостера создает новое двойное движение. С одной стороны, здание практически уходит в бесконечную высоту, заметно поднимаясь ввысь от земли и отрываясь от нее. В то же время само здание несет ввысь и девять садов».

«Здание поднимает вместе с собой целые деревья, отрывая растения от земли, со своим пониманием близости к природе и корней в почве. Это отражает двойственность здания, поскольку оно, как и деревья, которые всегда стремятся расти ввысь, ближе к свету, тоже стремиться ввысь».

«В данном случае здание «Commerzbank» изменяет простой закон прикрепленности к земле. Природа – моделированное жизненное пространство, находящееся в движении в высоте, отражающее двойственность здания. Здание отрицает необходимость нахождения растений на земле посредством поднятия их на высоту и их приближения к свету».

Послесловие

В издательстве «АВОК-ПРЕСС» готовится к печати книга «Энергоэффективные здания». Это уникальное издание содержит описание наиболее известных энергоэффективных зданий различного назначения, получивших широкую известность и признание специалистов. В их числе – жилые высотные, многоэтажные и одноэтажные здания, офисные, учебные, медицинские здания, спортивные сооружения, лаборатории и другие здания. Описаны оригинальные решения по выбору формы зданий с учетом особенностей климата, опыт применения солнечных коллекторов, тепловых насосов, систем аккумулирования тепла и холода, инновационные решения по отоплению, вентиляции и кондиционированию. Приводятся также результаты предпроектных исследований, в том числе математического моделирования и натурных экспериментов по изучению аэродинамики зданий при продувках макетов в аэродинамической трубе.



Выше приведен отрывок из этой книги.

Срок выхода книги – ноябрь 2002 года, объем 200 страниц. Книга содержит большое количество иллюстраций.

Заявки на приобретение книги присылайте по факсу: (495) 621-8048, 621-6429 или по e-mail: book@abok.ru.
