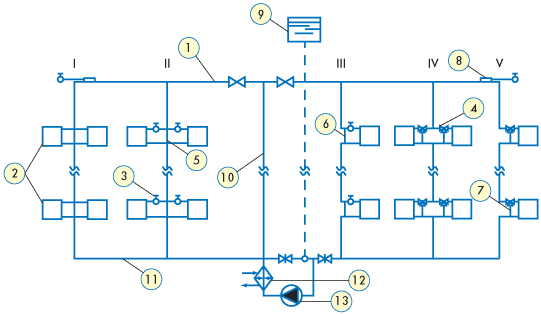

Рисунок 3.

Схема вертикальной однотрубной системы водяного отопления с верхней разводкой и стояками различной конструкции:

I – проточный стояк;

II, III – стояки с осевыми и смещенными замыкающими участками;

IV, V – проточно-регулируемые стояки:

1 – подающая магистраль;

2 – радиатор;

3 – проточный кран;

4 – кран двойной регулировки;

5 – осевой замыкающий участок;

6 – смещенный замыкающий участок;

7 – обходной участок;

8 – воздухосборник;

9 – расширительный бак;

10 – главный стояк;

11 – обратная магистраль;

12 – теплообменник;

13 – циркуляционный насос
