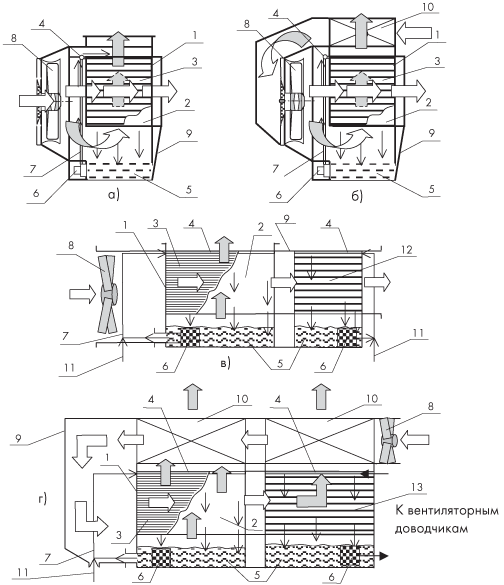

Принципиальные схемы кондиционера на основе НИО: а) без теплообменника; б) с теплообменником на потоке вспомогательного воздуха; в) комбинированного испарительного охладителя в составе НИО/ПИО; г) НИО/градирни. 1 – пакет насадки НИО; 2 – «сухая» часть НИО – каналы основного воздушного потока; 3 – «мокрая» часть НИО – каналы вспомогательного воздушного потока; 4 – распределитель жидкости; 5 – емкость для воды; 6 – насос; 7 – рециркуляционный водяной контур НИО; 8 – вентилятор; 9 – корпус; 10 – теплообменник; 11 – подпитка рециркуляционного водяного контура НИО; 12 – испарительный охладитель прямого типа; 13 – градирня.
Обозначения потоков: – полный (основной) воздушный;
– вспомогательный; – водяной
