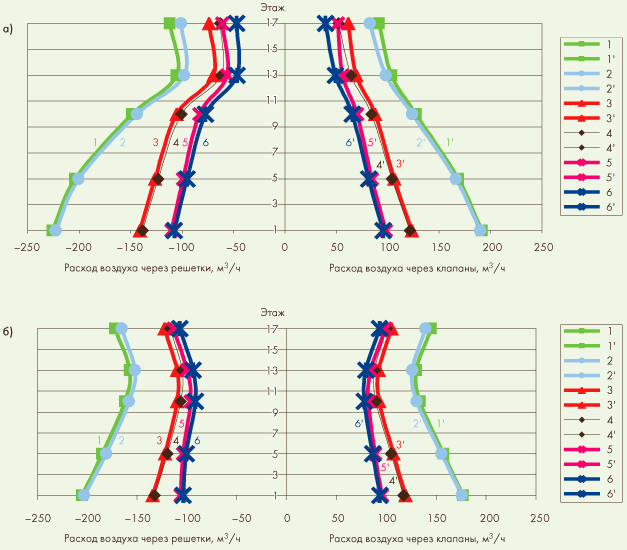

Рисунок 2.

Расходы через вытяжные решетки и приточные клапаны при разных температурах наружного воздуха и на чердаке, двери закрыты
а) при безветрии
б) при наличии ветра
1, 1' – расходы воздуха при температуре наружного воздуха –28 °С, температуре чердака 18 °С, скорости ветра 0 (а), 4,9 м/с (б)

2, 2' – расходы воздуха при температуре наружного воздуха –28 °С, температуре чердака 5 °С, скорости ветра 0 (а), 4,9 м/с (б)

3, 3' – расходы воздуха при температуре наружного воздуха –3,1 °С, температуре чердака 19 °С, скорости ветра 0 (а), 3,8 м/с (б)

4, 4' – расходы воздуха при температуре наружного воздуха –3,1 °С, температуре чердака 10 °С, скорости ветра 0 (а), 3,8 м/с (б)

5, 5' – расходы воздуха при температуре наружного воздуха 5 °С, температуре чердака 20 °С, скорости ветра 0 (а), 3,8 м/с (б),

6, 6' – расходы воздуха при температуре наружного воздуха 5 °С, температуре чердака 12 °С, скорости ветра 0 (а), 3,8 м/с (б)
