Рисунок 3

Центральная система приточно-вытяжной вентиляции с механическим побуждением и теплорекуператором, совмещенная с воздушным отоплением

1 — вентиляционно-отопительный центр: имеет приточный и вытяжной вентилятор, противоточный агрегат с рекуператором теплоты, фильтры из синтетического моющегося материала, которые защищают рекуперационный блок от загрязнения;

2 — вертикальный теплоизолированный канал для подачи подогретого воздуха по квартирам;

3 — вертикальный вытяжной канал для присоединения вытяжки из квартир;

4 — приточные теплоизолированные квартирные каналы;

5 — вытяжные квартирные каналы

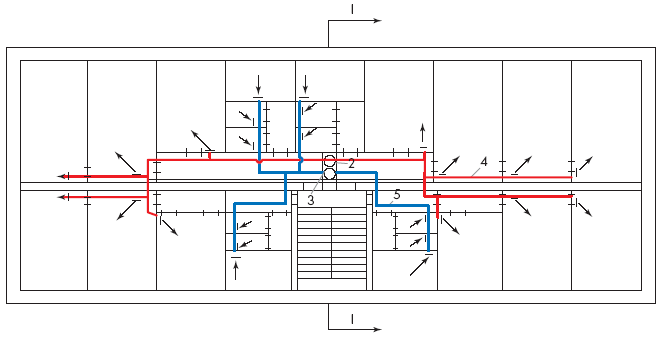

План промежуточного этажа (вверху)

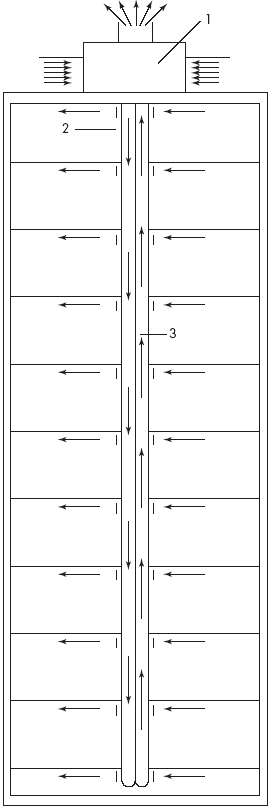

Разрез I-I (справа)
