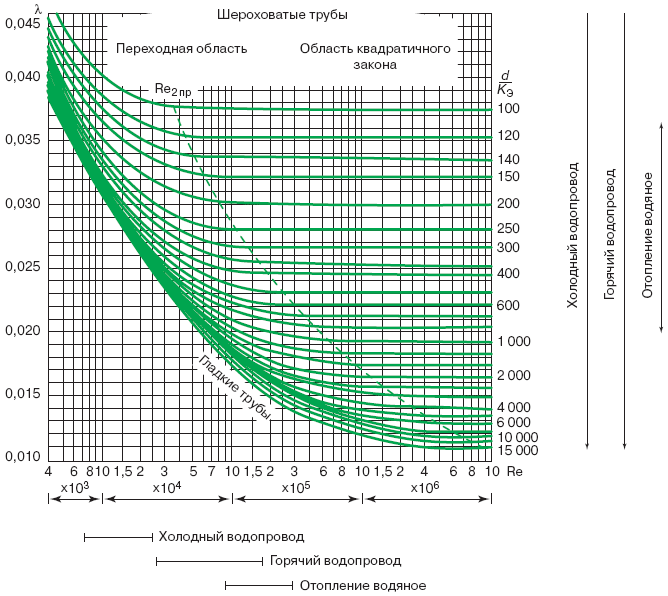

Рисунок 5.

Графические зависимости коэффициента гидравлического сопротивления l от числа Рейнольдса Re и отношения расчетного диаметра труб d к коэффициенту абсолютной эквивалентной шероховатости Кэ для различных областей гидравлического сопротивления движения воды в трубопроводах Кэ из круглых труб и диапазоны чисел Рейнольдса Re и отношения d/Кэ для принятых к использованию для стояков и подводок (разводок) труб (табл.) для внутренних систем холодного и горячего водоснабжения и водяного отопления


Таблица
Возможные расчетные гидравлические параметры трубопроводов внутренних систем водоснабжения и отопления
Cистема d, мм Скорость, м/с t, °С 10–6 n,
м2
103 Re Кэ , мм ∆d*, мм d–∆d/Кэ
мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс.
Х. вод. 8 50 0,25 5,0 5 1,52 6,6 21 0,006 2 0 1,0 24,5 8333
Г. вод. 8 40 0,1 3,0 55 0,51 26,0 157 0,006 3 0 3,5 12,2 8333
В. От. 12 102 0,1 2,5 60 0,47 87,0 255 0,01 1 0 2,0 100,0 12000
