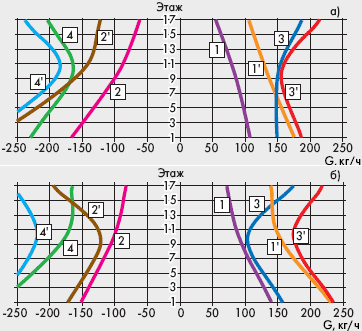

Рисунок 8.

Распределение расходов воздуха через приточные клапаны и вентиляционные решетки по высоте здания:

а) в однокомнатной квартире;

б) в трехкомнатной квартире;

1, 2, 3, 4 – при температуре наружного воздуха 5 °C;

1, 2, 1’, 2’ – при безветрии;

1’, 2’, 3’, 4’ – при температуре наружного воздуха -28 °C;

3, 4, 3’, 4’ – при южном ветре со скоростью v = 4,9 м/с;

1, 3, 1’, 3’ – через клапаны;

2, 4, 2’, 4’ – через вытяжные решетки
