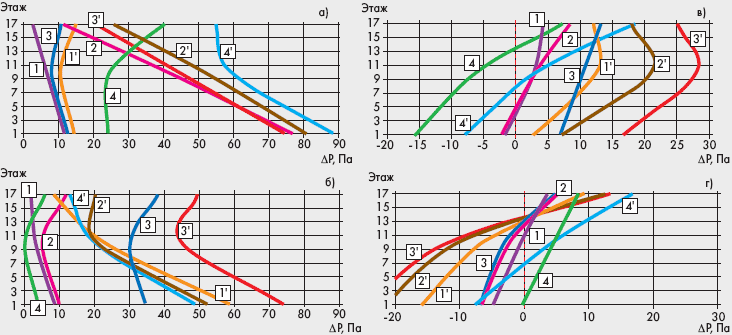

Рисунок 7.

Распределение разности давлений на воздухопроницаемых элементах по высоте здания:

а) на приточных клапанах в однокомнатной квартире;

б) на приточных клапанах северной ориентации в трехкомнатной квартире;

в) на входной двери в однокомнатную квартиру;

г) на входной двери в трехкомнатную квартиру;

 1, 2, 3, 4 – при температуре наружного воздуха 5 °C;

 1’, 2’, 3’, 4’ – при температуре наружного воздуха -28 °C;

 1 и 1’ – при отсутствии ветра;

 2 и 2’ – при боковом ветре в торец здания;

 3 и 3’ – при северном ветре (в однокомнатной квартире показаны клапаны на подветренной стороне здания, в трехкомнатной квартире – на наветренной);

 4 и 4’ – при южном ветре (в однокомнатной квартире показаны клапаны на наветренной стороне здания, в трехкомнатной квартире – на подветренной)
