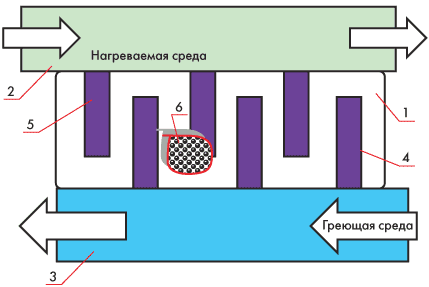

Рисунок 3.

Конструкция теплового аккумулятора с тепловыми трубами:

1 – тепловой аккумулятор с зернистой матрицей;

2 – коллектор с нагреваемой средой;

3 – коллектор-газоход с греющей средой;

4, 5 – подводящие и отводящие теплоту тепловые трубы соответственно;

6 – зернистая масса
