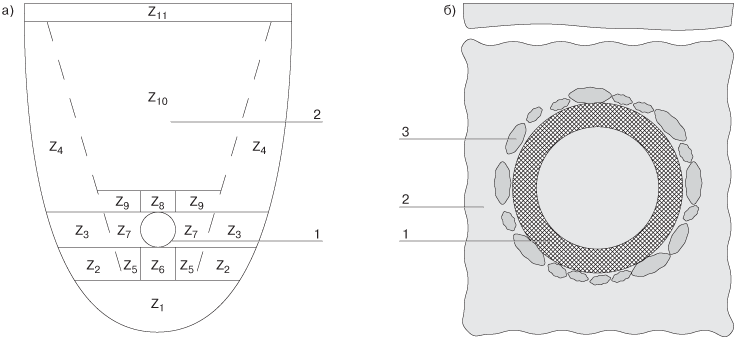

Схемы расположения в грунтовом массиве полимерных трубопроводов, проложенных способом:
а) открытым траншейным; б) закрытым.

Обозначения:

Z1–Z11 – грунтовые зоны, влияющие на долговременное поведение полимерного трубопровода;

1 – полимерный трубопровод;

2 – грунтовый массив;

3 – осколки разрушенного трубопровода.
