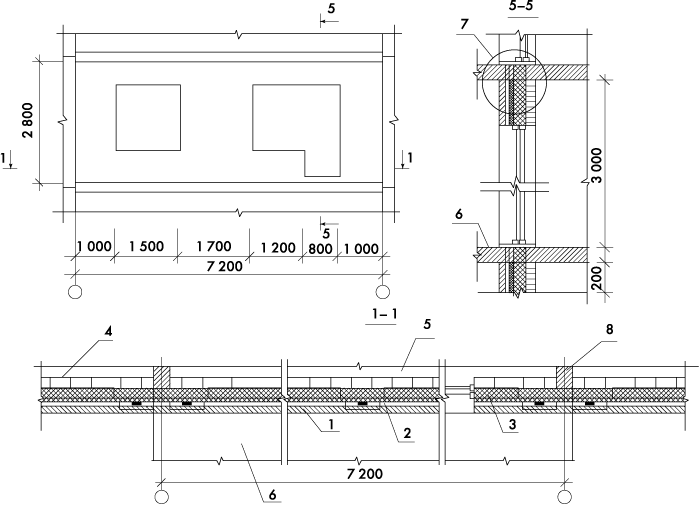

Рисунок 3. Стеновая система с плоским железобетонным защитно-декоративным экраном

Обозначения:
1 – фасадная панель;
2 – воздушный зазор;
3 – утеплитель в два слоя с армокаркасом;
4 – кирпичная кладка;
5 – плита перекрытия;
6 – плита лоджии;
7 – утеплитель в проеме плиты перекрытия;
8 – внутренняя стена.
